Einfaches Tutorial über siliziumgesteuerte Gleichrichter (SCR) von Electronicslovers

In der Industrie werden gesteuerte Geräte verwendet. An dieser Stelle stellt sich für Sie die Frage, was ist ein Steuergerät?

Kontrolle:

Ein einfachstes Steuergerät ist ein Schalter (d. h. ein Schalter schließt und unterbricht den Stromkreis). Für z.B. Um die Lüftergeschwindigkeit zu steuern, verwenden wir ein Steuergerät, z. B. einen Dimmer, um die Geschwindigkeit des Lüfters zu verlangsamen oder zu beschleunigen.

Was ist ein SCR?

SCR gehört zur Gruppe der Thyristoren, ein Thyristor ist ein Halbleiterbauelement, das aus 4 Schichten aus abwechselndem P-N-P-N-Material besteht und drei Anschlüsse (d. h. Elektroden) hat.

SCR ist ein Schaltgerät mit drei Anschlüssen. Es besteht aus drei Anschlüssen, nämlich Anode, Kathode und Gate. Es ist ein unidirektionales Gerät (d. h. es lässt Strom nur in eine Richtung fließen).

Es hat drei Kreuzungen (d. h. J1, J2, J3). Wenn wir eine positive Spannung an die Anode in Bezug auf die Kathode anlegen, werden die Verbindungen J1 und J3 in Vorwärtsrichtung vorgespannt und J2 in Sperrrichtung vorgespannt (d. h. der Verarmungsbereich beginnt sich zu erhöhen). Jetzt wird der in Sperrichtung vorgespannte Übergang J2 den SCR ausschalten und der Spannungsabfall über dem SCR wird maximal sein (d. h. offener Schalter). Schalten Sie nun den SCR ein, die als Break-Over-Methode bekannte Methode, wenn wir die Anoden-Kathoden-Spannung auf erhöhen ein Wert, der als Durchbruchspannung (Vbo) bekannt ist, dann tritt am Übergang J2 ein Durchbruch auf (d. h. Minoritätsträger aus dem Dann-Bereich beginnen, in den p-Bereich zu injizieren, und der Minoritätsträger aus dem p-Bereich beginnt, in den n-Bereich zu injizieren). und die Spannung an J3 beginnt sich zu verringern. Wenn der Schalter geöffnet ist, liegen die maximalen Spannungen über dem Schalter und Nullspannung über der Last, wenn der Schalter geschlossen ist, wenn die Spannung über dem Schalter idealerweise Null ist und die maximale Spannung über der Last liegt.

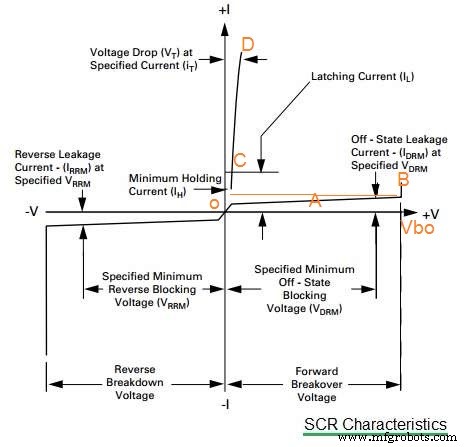

Durchbruch bedeutet, wenn der Durchbruch in dem Bereich auftritt, beginnt die Spannung über dem Schalter (d. h. SCR) zu sinken und der Strom beginnt zu steigen. Jetzt haben wir jedes Mal, wenn der Schalter (d. h. SCR) durch die Unterbrechung eingeschaltet wird, eine andere Option, um den SCR einzuschalten, bekannt als Gate-Triggering-Methode, da das Einschalten des SCR mit der Break-Over-Methode den SCR beschädigen kann. Beim Gate-Triggerverfahren wird der Triggerimpuls am Gate in Bezug auf eine Kathode des SCR angelegt, wodurch der Übergang J3 in Durchlassrichtung vorgespannt wird und die Spannung am SCR zu sinken beginnt und der Strom ansteigt, wie in der Kennlinie von gezeigt SCR. Jetzt werden in SCR zwei Begriffe eingeführt

1. Haltestrom.
2. Strom halten.

LATCH-AKTUELL: ist die Strommenge, die benötigt wird, um SCR einzuschalten.

Haltestrom: ist der Strom, wenn der Strom unter diesen Wert fällt, dann wird der SCR ausgeschaltet.

Nun, um das Konzept der Verriegelung des analogen Modells mit zwei Transistoren zu verstehen, ist es zu verwenden.

Um das Verriegelungsphänomen zu verstehen, wird das P-N-P-N-Material in zwei Transistoren unterteilt. Wenn der Gate-Impuls angelegt wird, beginnt IG zu fließen, wodurch der Transistor Q2 leitend wird, und der Emitterstrom von Q2 beginnt zu fließen, da der Emitterstrom des Transistors gleich dem Kollektorstrom ist, dann ist Ic2 gleich dem Der Basisstrom Ib1 von Q1 beginnt zu fließen, als Ergebnis fließt IA und IC1 fließt. Wenn der Gate-Impuls entfernt wird (d. h. IG =0), leiten die Transistoren immer noch aufgrund des Stromflusses, der beide Transistoren einschaltet (d. h. SCR wird). Um nun SCR auszuschalten, müssen wir die Hauptzufuhr von SCR unterbrechen.

S2 ist ein normalerweise geschlossener Schalter, wenn S1 offen ist, fließt kein Gate-Strom und der SCR bleibt ausgeschaltet und die maximale Spannung liegt am SCR und die LED bleibt ausgeschaltet. Wenn  S1 geschlossen ist, fließt Gate-Strom, wodurch der SCR eingeschaltet wird, und die Spannung am SCR ist idealerweise Null (aber praktisch 0,7 V), und die LED leuchtet.

In meinem nächsten Artikel werde ich die Anwendungen von SCR und das Testen von SCR besprechen.
