Ultiboard – Der ultimative Leitfaden für das Beste für Anfänger

Elektronische Schaltungen gibt es schon seit langer Zeit, und wie bei jedem Design ist die Modellierung für die Herstellung des Endprodukts unerlässlich. PCB-Layouts und andere Schaltungsdesigns müssen präzise, ​​genau und fehlerfrei sein, damit der Hersteller ein effektives und effizientes Endprodukt erstellen kann. Geschwindigkeit ist am Ende des Tages auch beim Entwerfen von Schaltplänen von entscheidender Bedeutung. Ihr Unternehmen muss Gewinn machen. Dieser Artikel soll ein umfassendes und detailliertes Tutorial zum Herunterladen von Ultiboard, Erstellen einer Schaltung und Manövrieren auf der Plattform bieten, um das Design für die Fertigung zu exportieren. Wir hoffen, dass dies von Vorteil sein wird.

1. Was ist ein Ultiboard?

Ultiboard, früher bekannt als ULTIboard, ist ein Programm, das von Ultimate Technology in den Niederlanden entwickelt wurde. Es war ziemlich teuer, da es je nach erforderlicher Größe zwischen 800 und 2500 US-Dollar kosten würde. Außerdem war die erschwingliche Version für Studenten auf dem Markt begrenzt.

Im Laufe der Zeit entwickelte sich Ultiboard von einem Programm, das kaum Fotoplotdateien erstellen konnte, zu der Zeit, als es als Electronics Workbench und jetzt als Ultiboard bekannt war. Eine fortschrittliche Plattform mit Schaltplanerfassungs- und Simulationstool Multisim, die es Benutzern ermöglicht, PCB-Modelle einfach zu entwerfen, zu manipulieren und dann Produkte herzustellen, die für den Hersteller bereit sind.

1.1Funktion

Ultiboard wird hauptsächlich wegen seiner Vorteile verwendet:

• Benutzerfreundliches und effizientes PCB-Layout-Programm – Routing-Tools für PCB-Designs; anpassbare und zugängliche Funktionen
• Optimale Kontrolle und Verwaltung der Umgebung – Ultiboard verfügt über eine erweiterte Tabellenansicht, Toolbox, Designassistenten und andere Tools zur Verbesserung von Funktionen wie Kupferplatzierung und allgemeinem Platinenlayout.
• Transfer von einfachen Schaltplänen zur PCB-Ultiboard-Integration mit Multisim™ bietet Funktionen und Werkzeuge, die die präzise Platzierung von Teilen erleichtern, sowie automatisierte Funktionen für die schnelle Bearbeitung des Layout-Designs.
• Dateistandardisierung – Sie können Ihre Designdatei in einem Format wie DXF oder Gerber in ein anderes Format exportieren, das für Standardisierungszwecke erforderlich ist.

Das Hauptziel von Ultiboard ist es, Flexibilität in Bezug auf Kontrolle, Effizienz und Geschwindigkeit bei Layout, Routing-Tools und Kupferplatzierung zu bieten. Es wird von Ingenieuren, Herstellern, Studenten sowie Lehrern in verschiedenen Umgebungen verwendet. Sehen wir uns an, wie wir Zugriff auf Ultiboard erhalten, wie man es herunterlädt und installiert.

2. Ultiboard-Download

Anstatt Ultiboard und später während der Installation herunterzuladen, stellen Sie fest, dass Ihrem System mehrere Anforderungen fehlen. Im Allgemeinen benötigen Sie für die Installation von Ultiboard 9 etwa 150 MB. Dies variiert jedoch je nach benötigter Version. Außerdem sollte Ihr System mindestens Folgendes haben:

•Windows 2000/XP

•Pentium III-Prozessor

•128 MB RAM

•CD-ROM

•800 x 600 Bildschirmauflösung

Sie können die Version jedes professionellen oder akademischen Ultiboard-Produkts auf der Website von National Instruments abrufen. Die Installation ist einfach und ähnelt den meisten Anwendungsinstallationsprozessen. Nachdem Sie Ultiboard installiert haben, müssen Sie sich mit der Softwareoberfläche vertraut machen, um optimal damit zu interagieren. Als Nächstes konzentrieren wir uns auf wesentliche Standardkomponenten, die Sie identifizieren müssen, bevor Sie mit dem Entwerfen beginnen.

3. Benutzeroberfläche

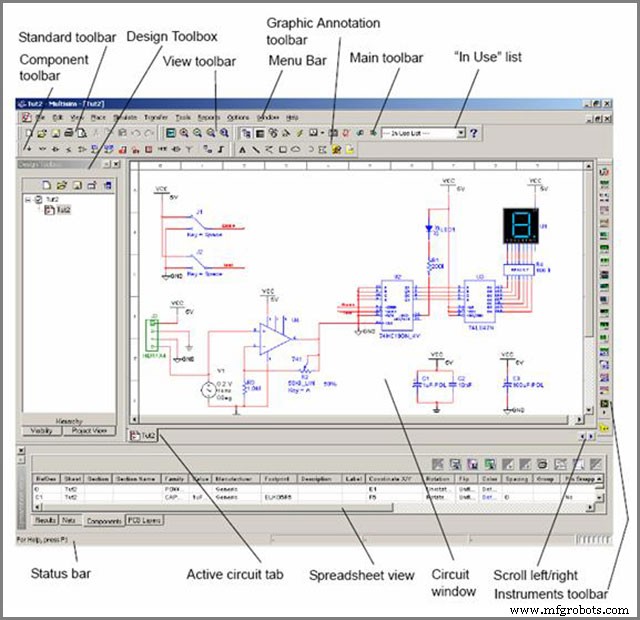

3.1 Einführung in die Ultiboard-Oberfläche

Die Ultiboard-Oberfläche kombiniert Tools und Funktionen, die Ihnen als Benutzer beim Entwerfen Ihrer Schaltung oder Ihres PCB-Layouts helfen. Es erleichtert die Kreativität und Innovation neuer und origineller Designs, die die Elektroproduktindustrie verbessern werden. Die Ultiboard-Schnittstelle bietet eine Plattform für die mechanische Teileplatzierung bei der Erstellung Ihrer Leiterplatten, die manuelle Gestaltung von CAD-Vorgängen bis zu ihrer Herstellung.

Die benutzerfreundliche Oberfläche hat dank der automatisierten Funktionalität Geschwindigkeit gebracht. Außerdem kann Präzision erreicht werden, indem Teile aufgrund manueller Steuerung in die richtige Position gebracht werden. Zusammen mit Multism führt Ultiboard zu Generationen von weiter fortgeschrittenen und leistungsstärkeren PCBs. Wieso den? Mutism ergänzt die PCB-Layout- und Routing-Fähigkeiten von Ultiboard durch seine leistungsstarke SPICE-Simulationsfunktion. Sie können im Handumdrehen mit Ihrem Design beginnen.

3.2 Symbolleisten

Wenn Sie eine gängige Anwendung wie MS Word verwendet haben, sind die Ultiboard-Symbolleisten kein Hexenwerk. Die meisten Symbole sind Ihnen bereits vertraut; Falls es neue gibt, können Sie mit der Maus über das Symbol fahren, um ihre Funktion zu erfahren. Trotzdem hier eine Richtlinie:

Hauptsymbolleiste

Symbol auswählen – Wählen Sie ein Element aus dem Board aus.

Design-Toolbox-Symbol – Schaltet die Design-Toolbox-Ansicht ein und aus

Tabellenansicht-Symbol – Schaltet die Tabellenansicht ein oder aus

Datenbank-Manager-Symbol – Zeigt die Datenbank-Manager-Ansicht an

Board Wizard-Symbol – Board Wizard starten

Teileassistent-Symbol – Startet den Teileassistenten

Der Ort aus der Datenbank – Durchsuchen Sie die Datenbank nach einer Position, um ein Element zu platzieren

Liniensymbol – Platzieren Sie eine gerade Linie auf dem Design

Follow-me-Symbol – Platzieren Sie eine Follow-me-Spur

Polygon-Symbol – Platziert ein Polygon auf dem Design

Powerplane-Symbol – Platziert eine Powerplane auf dem Design.

DRC- und Netzlistenprüfungssymbol – Führt DCR (Design Rule Check) und Netzlistenprüfung aus; Die Ergebnisse werden auf der Registerkarte „Ergebnisse“ angezeigt

Textsymbol – Platziert Text auf dem Design

Symbol „3D anzeigen“ – Zeigt das angezeigte Design in drei Dimensionen an.

Bildschirmbereichssymbol erfassen – Erfasst einen Abschnitt des Bildschirms und platziert ihn in der Zwischenablage des Systems.

Hilfesymbol – Zeigt das Ultiboard-Hilfefenster an.

Symbolleiste bearbeiten

In-Place-Teilbearbeitungssymbol – Aktiviert die In-Place-Bearbeitung für platzierte PCB-Teile

Ebenentausch-Symbol – Platziert ein Teil oder Element auf der Spiegelebene

Um 90° im Uhrzeigersinn drehen – Dreht das ausgewählte Element im Uhrzeigersinn

Um 90° gegen den Uhrzeigersinn drehen – Dreht das ausgewählte Element gegen den Uhrzeigersinn

3.3 Festlegen von Einstellungen

So legen Sie Ihre Einstellungseinstellungen fest:

1. Klicken Sie auf „Optionen/Globale Einstellungen“, um das Dialogfeld „Einstellungen“ zu öffnen, das Ihnen folgende Optionen bietet:

• Registerkarte "Allgemeine Einstellungen"
• Registerkarte "Pfade"
• Registerkarte "Farben"
• Registerkarte PCB-Design
• Registerkarte "Dimensionen"
• Registerkarte "3D-Optionen"

2. Nachdem Sie die gewünschte Registerkarte ausgewählt haben, können Sie die Details anpassen oder bearbeiten.

3. Klicken Sie auf OK, um Ihre Änderungen zu speichern

3.4 PCB-Eigenschaften einstellen

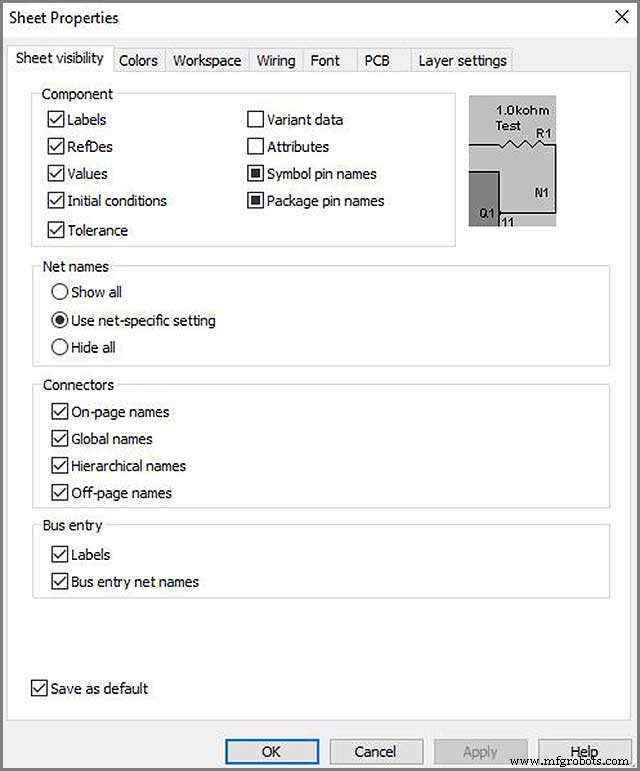

So legen Sie die Einstellungen der PCB-Eigenschaften fest:

Klicken Sie auf einer leeren Tafel mit der rechten Maustaste, um ein Menüfeld anzuzeigen, und wählen Sie das Eigenschaftssymbol aus. Das Dialogfeld Blatteigenschaften wird angezeigt, in dem Sie Ihre PCB-Details wie gewünscht weiter bearbeiten können.

3.5Design-Toolbox

Wahrscheinlich verwenden Sie die Design-Symbolleiste, um Ihr Design bei der Steuerung von Teilen zu verwalten, z. B. um die Farben einer Spur zu bestimmen. Um es anzuzeigen oder anzuzeigen, klicken Sie auf die Design-Symbolleiste.

3.6Tabellenansicht

Die Tabellenansicht ist für die Anzeige und Bearbeitung von Details wie Attributen, Footprints oder Referenzdesignatoren unerlässlich.

Um auf das Symbol Tabellenansicht zugreifen zu können, muss ein neues Projekt geöffnet sein. Nachdem Sie auf das Symbol geklickt haben, wird unten auf den Seiten die Registerkarte „Funktionalität“ mit mehreren Schaltflächen/Symbolen angezeigt.

Allerdings haben nicht alle Registerkarten alle Symbole.

3.7Benutzeroberfläche anpassen

So passen Sie Ihre Benutzeroberfläche an:

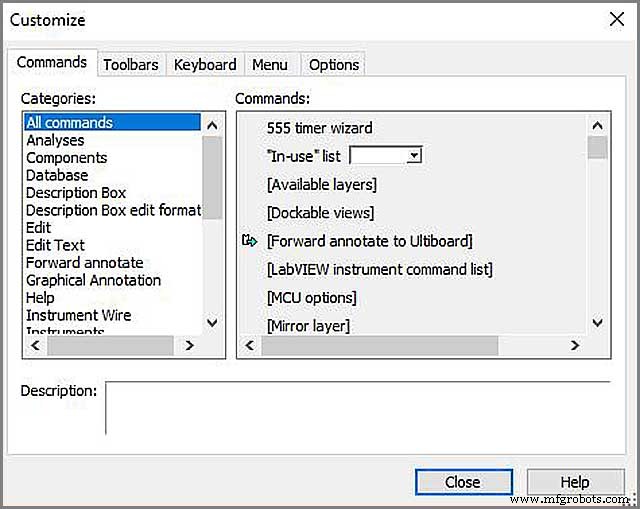

Wählen Sie Optionen/Benutzeroberfläche anpassen, um unten eine Menüregisterkarte anzuzeigen, auf der Sie die gewünschten Änderungen vornehmen können.

Wir haben die grundlegenden Orientierungsschritte zum Anpassen von Ultiboard nach Ihren Wünschen und zur Verwendung verschiedener Symbole behandelt. Daher wird unser nächster Schritt darin bestehen, zu lernen, wie man einen einfachen Schaltplan entwirft und weitere Funktionen und Eigenschaften der Software während des Prozesses einsetzt.

4. Ultiboard-Design-Tutorial

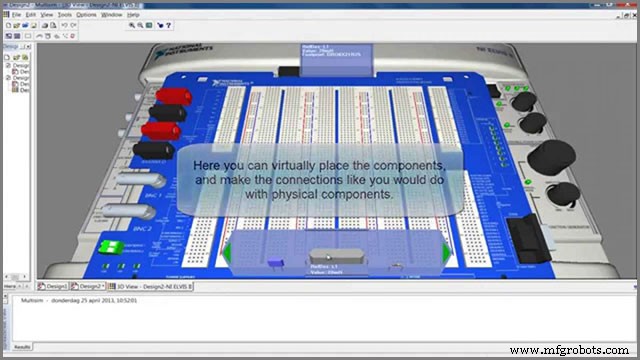

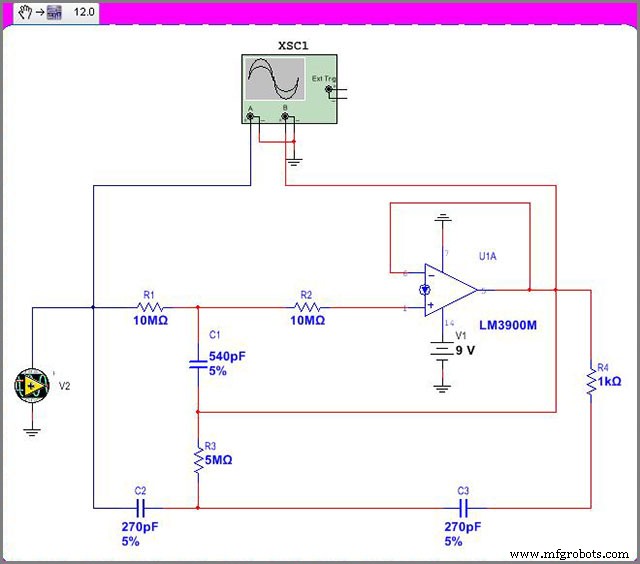

4.1 Die Electronics Workbench Suite

Es ist eine EDA-Suite, die wichtige Schritte beim Entwerfen einer Schaltung erleichtert. Abhängig von Ihren Anforderungen und Ihrem Budget verfügen Sie über einige der Komponenten der Electronics Workbench Suite, wie zum Beispiel:

• Mutismus:Es ist eine Kombination aus Muticap und sowohl analoger als auch digitaler Simulationsfähigkeit
• Multicam:ein schematisches Produkt für die Fahrsimulation, einfache schematische und erleichternde Schritte wie beim PCB-Layout-Design.
• MultiVHDL:Es bringt Co-Simulation zusammen mit Multism und Erstellung von HDL-Modellen an Bord.
• Ultiboard:ein Produkt, das neben Multism und Multicap bei der Erstellung von Leiterplatten und der mechanischen Bearbeitung von CAD-Operationen nützlich ist.
• Ultiroute:Als eigenständiges Add-On für Ultiboard erleichtert Ultiroute die automatische Platzierung von Teilen auf dem Design.

4.2 Öffnen des Tutorials

Stellen Sie zum Öffnen des Lernprogramms sicher, dass das Ultiboard gestartet ist, und fahren Sie dann fort mit:

1. Wählen Sie das Symbol „Öffnen/Datei“. Gehen Sie zu dem Ort, an dem Sie Ihr Ultiboard während der Installation gespeichert haben (wenn Sie nicht daran denken können, die zentrale Festplatte C in den Programmdateien zu versuchen).

2. Öffnen Sie Tutorial.EWPrj, um die ausgewählte Datei auf das Ultiboard zu laden

3. Um ein Design anzuzeigen, wählen Sie es aus, indem Sie entweder auf die Registerkarte „Design“ oder auf die Registerkarte „Projekte“ unter der Design-Toolbox klicken

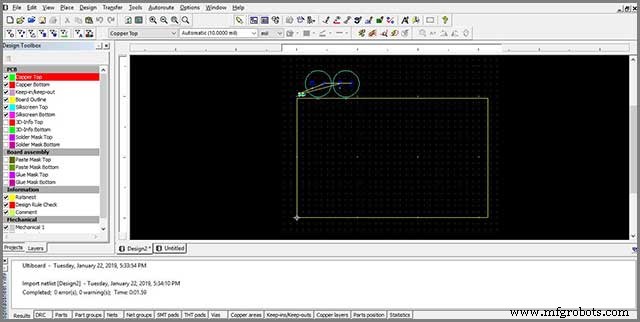

4.3 Erstellen einer Board-Gliederung

Sie können eine Rahmenlinie auf folgende Weise erstellen:

• Verwenden Sie die Zeichenwerkzeuge – drücken Sie die Tastatur * und geben Sie die gewünschten Umrisskoordinaten ein:

• Importieren Sie eine DXF-Datei

• Verwenden Sie den Board Wizard, den wir in diesem Tutorial verwenden werden:

1. Gehen Sie zusammen mit der Symbolleistenebene zum Symbol des Rahmenassistenten und doppelklicken Sie darauf.

2. Löschen Sie den vorhandenen Border-Wizard im aktuellen – es sollte ein neuer sein, damit das Board Wizard-Board Technology-Feld erscheint.

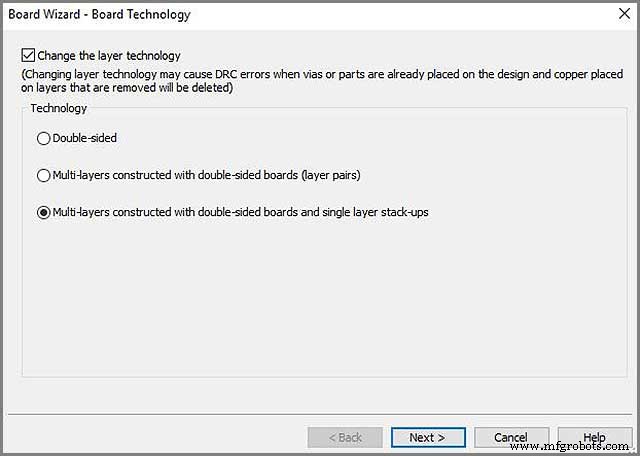

3. Aktivieren Sie „Ebenentechnologie ändern“, um andere Optionen auswählen zu können. Fahren Sie fort und wählen Sie „Mehrschichtige Konstruktionen aus doppelseitigen Platinen und einschichtigen Stapeln“ aus und klicken Sie dann auf die Registerkarte „Weiter“.

1. Das nächste Dialogfeld enthält die Laminierungseinstellungen, in denen Sie bei Bedarf Änderungen vornehmen und auf
klicken können

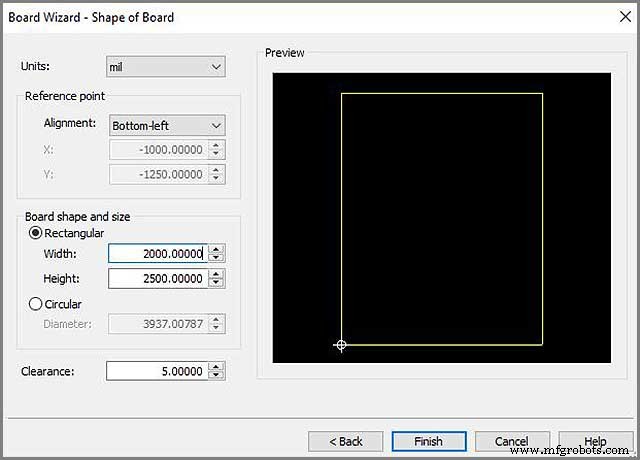

1. Das nächste Dialogfeld ist die Form der Platine, in der Sie die Änderungen wie folgt vornehmen:

• Stellen Sie unter dem Bezugspunkt die Ausrichtung auf Links-unten ein
• Wählen Sie das Rechteck für Board-Form und -Größe aus
• Stellen Sie Höhe und Breite auf 2000 bzw. 2500 und den Abstand auf 5,00000 ein. Klicken Sie auf Fertig stellen.

4.3.1 Ultiboard —Änderungen an der Rahmenlinie bearbeiten

• So verschieben Sie den Randumriss:

Doppelklicken Sie auf der Registerkarte Layers auf Board Outline. Fahren Sie fort, indem Sie irgendwo auf die Umrisslinie des Arbeitsbereichs unterhalb der Komponentenzeile klicken.

• So nehmen Sie Änderungen am Bezugspunkt vor:

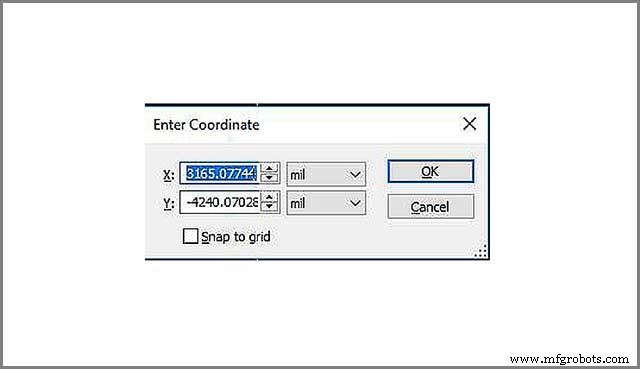

Klicken Sie auf die Registerkarte „Optionen“, platzieren Sie Ihren Cursor unten links auf der Umrandung auf der Tafel und klicken Sie, um Änderungen in dem angezeigten Feld vorzunehmen.

4.4 Komponenten platzieren

Sie können eine Komponente wie folgt auf der Platine platzieren:

• Wählen Sie eine oder mehrere Komponenten außerhalb der Umrandung aus und ziehen Sie sie an die gewünschte Position
• Gehen Sie zur Tabellenansicht, verwenden Sie die Registerkarte "Teile", um eine oder mehrere Komponenten zu finden, und platzieren Sie sie entsprechend
• Komponente(n) aus Netzliste importieren
• Sie können die Komponente(n) direkt aus der Datenbank auswählen
• Verwenden Sie den automatischen Ort

4.5 Spuren platzieren

Es gibt verschiedene Möglichkeiten, Traces zu setzen:

4.5.1 Platzieren einer manuellen Spur

Hier wird die Leiterbahn dort positioniert, wo Sie sie platzieren. Dazu:

• Wählen Sie den Befehl Linie/Platzieren, um eine Linie zu erstellen, die von der Ebene (in der Dropbox) abhängt, auf der Sie die Röhre platzieren.

• Klicken Sie, um die Spur zu verankern, und bewegen Sie den Cursor zum Ziel, wo Sie ebenfalls klicken, um erneut zu verankern, oder mit der rechten Maustaste klicken, um das Zeichnen zu stoppen.

4.5.2 Ultiboard —Platzieren einer Follow-me-Spur

Eine Follow-me-Spur ermöglicht es Ihnen, einen Pfad zwischen zwei von Ihnen ausgewählten Pins zu zeichnen, indem Sie einfach Ihren Cursor bewegen. Dies wird erreicht durch:

• Klicken Sie auf das Follow-my-Symbol; Stellen Sie sicher, dass Sie mindestens zwei festgelegte Pins haben

• Klicken Sie auf einen Pin und dann auf einen anderen Pin, damit das Ultiboard automatisch den Pin für Sie zeichnet

4.5.3 Platzieren eines Connection Machine Trace

Die Ablaufverfolgung der Verbindungsmaschine bietet eine vollständige Ablaufverfolgungsautomatisierung, indem zwei Punkte über die bequemste Route verbunden werden. Dies wird erreicht durch:

• Klicken Sie auf das Symbol Place/Connection Machine

• Fahren Sie fort, indem Sie auf den Raum zwischen den Punkten klicken, die Sie verbinden möchten. Ultiboard bietet verschiedene Routenvorschläge und sobald Sie die geeignete Spur gefunden haben, klicken Sie darauf, um sie zu verwenden

• Rechtsklick zum Beenden der Spurplatzierung

4.6 Ultiboard —Vorbereitung für Fertigung/Montage

Bevor Sie Ihre Designs zur Fertigung einreichen, können Sie verschiedene Aktivitäten auf dem Board durchführen, um sicherzustellen, dass Sie zusätzliche Informationen bereitstellen oder Fehler beseitigen. Dazu gehören:

4.6.1 Das Board aufräumen

Dazu gehört das Reinigen offener Leiterbahnenden oder ungenutzter Teile oder Verbindungen. Dies geschieht durch:

• Klicken Sie auf Edit/Copper Delete/Open Trace Ends, um alle offenen Trace-Enden zu löschen.

• Klicken Sie auf Design/Clean Unused Vias, um alle nicht verwendeten Vias oder Verbindungen zu löschen

4.6.2 Hinzufügen von Kommentaren

Durch das Hinzufügen von Komponenten werden zusätzliche Informationen bereitgestellt, auf die sich der Hersteller beziehen oder die Zusammenarbeit zwischen Teammitgliedern fördern kann. Sie können einen Kommentar abgeben, indem Sie:

• Aktivieren der Kommentarebene im Designfeld

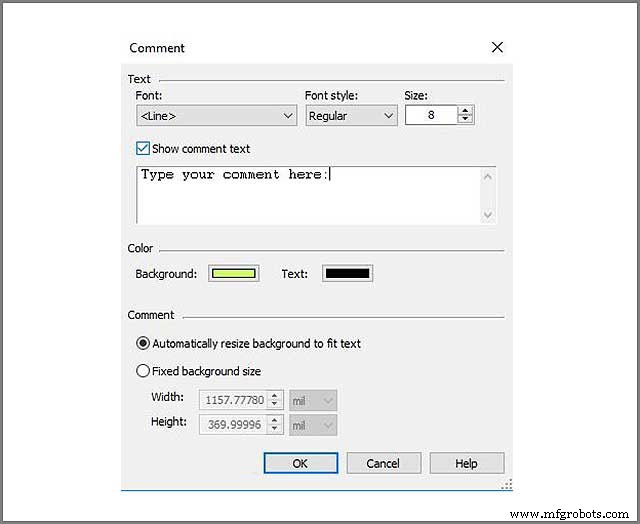

• Wählen Sie „Ort/Kommentar“ und ein Dialogfeld wird wie folgt angezeigt:

• Sie können die Hintergrundgröße korrigieren oder andere Änderungen vornehmen, z. B. Schriftart und -größe oder Text- und Hintergrundfarbe.
• Geben Sie den Kommentar wie im Kommentarfeld ein
• Klicken Sie auf OK. Fahren Sie fort, indem Sie auf die gewünschte Position doppelklicken, damit der Kommentar erscheint.
• Um Änderungen vorzunehmen, gehen Sie zurück zum Kommentardialogfeld und bearbeiten Sie alle Details wie gewünscht und löschen Sie den vorherigen Kommentar, der nicht erwünscht ist.
• Um einen Kommentar zu löschen, klicken Sie auf den Kommentar und drücken Sie die Taste ENTF

4.6.3 Ultiboard —Exportieren einer Datei

Normalerweise ist es der letzte Prozess, der Ihr Design als Ergebnis produziert. Es wandelt das Designformat in ein anderes um, das für die Ausrüstung des Herstellers verständlich ist. Die Datei enthält detaillierte Informationen darüber, wie das Design hergestellt werden soll.

Die Formatierungsvorgaben des Herstellers geben hauptsächlich das Format vor. Das Exportieren einer Datei beginnt mit dem Drücken von Strg-E oder dem Klicken auf die Registerkarte Datei, und ein Menü wird angezeigt, das die Exportoption in der Liste darstellt.

Ein Export-Dialogfeld wird angezeigt, um die Exporteinstellungen/-eigenschaften anzuzeigen, zu exportieren oder zu löschen.

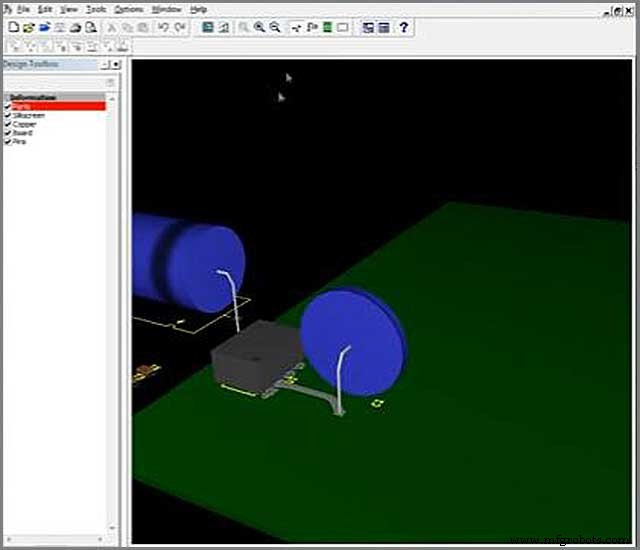

4.7 Designs in 3D anzeigen

Sie können Ihr Design in 3D anzeigen, indem Sie:

Klicken Sie auf das 3D-Symbol, das im Menü Extras aufgeführt ist. Ein 3D-Vorschau-Tab zeigt Ihr Design in 3D an.

4.7.1 Bearbeiten der 3D-Ansicht

• Klicken Sie auf die Werkzeugleiste und dann auf 3D, um die 3D-Vorschau anzuzeigen.
• Klicken Sie weiter auf die Vorschautafel und halten Sie die Maus/den Cursor gedrückt und bewegen Sie sich zu:
• Bewegen Sie den Zeiger des Bildschirms zu einer Seite des Bildschirms, um eine bessere oder spezifischere Ansicht des Boards zu erhalten
• Um das 3D-Rad zu schwenken, halten Sie den Cursor gedrückt, um den vierköpfigen Pfeil anzuzeigen und in die gewünschte Richtung zu zeigen
• Um die 3D-Ansicht zu verschieben, klicken und halten Sie sie gedrückt
• Bewegen Sie den Mauszeiger in beide Richtungen, um einen Blick auf die anderen Seiten des Designs zu werfen; topo Platinenunterseite
• Um einen Bereich zu vergrößern:Klicken und halten Sie den Cursor und bewegen/scrollen Sie ihn nach oben oder unten
• Außerdem können Sie die Ansicht vergrößern/verkleinern auf der Registerkarte "Ansicht" verwenden.

Hoffentlich können Sie die Ultiboard-Plattform inzwischen bequem manövrieren und sind mit verschiedenen Symbolen, Registerkarten und deren Eigenschaften vertraut. Außerdem sollten Sie letztendlich ein einfaches Design erstellen, wie es unser Ziel war, als wir anfingen.

5. Ultiboard — Vor- und Nachteile der Verwendung von Ultiboard

1.Vorteile der Verwendung von Ultiboard

• Es ist benutzerfreundlich und intuitiv
• Kann mit anderen Tools wie Tabellenkalkulationen integriert und zur Verwaltung von Beschränkungen, Kupferführung und Bauteilplatzierung verwendet werden.
• Es ist einfach zu bedienen und auf Geschwindigkeit optimiert

Es kann nach Industriestandard exportiert werden, einschließlich Gerber und DXF, sowohl für die Fertigung als auch für Prototypen.

• Überträgt schematische Layouts, da es nahtlos in Multism integriert ist.
• Es ermöglicht Ihnen, schnell einen Einblick in das Design Ihrer Leiterplatte zu erhalten.
• Es kommentiert die am Design vorgenommenen Änderungen.

2.Ultiboard – Nachteile

Trotz der vielen Vorteile, die Sie durch die Verwendung von Ultiboard erhalten, ist es wichtig zu beachten, dass es viele Nachteile mit sich bringt. Das kritischste ist:

• Es erfordert viel Training, um es verwenden zu können.

• Es ist kein kostenloses Tool, also müssen Sie bereit sein, tief in die Tasche zu greifen.

3.Ultiboard —Wie es funktioniert

Beim Layout-Routing empfiehlt sich die Wahl von Ultiboard. Da es mit einem automatisierten Teile- und manuellen Platzierungs-Routing ausgestattet ist, reduzieren die Tools zusammen den Zeit- und Arbeitsaufwand, der für die Ausführung sich wiederholender Aufgaben erforderlich ist. Kombiniert mit dem Platzierungsprozess garantiert es ein schnelles Layout. Ultiboard verfügt über eine Leiterbahnenplatzierung, die eine schnelle und effiziente Anpassung an die Komplexität und das Design ermöglicht.

Es findet und platziert Komponenten schnell im Schaltplan, da es mit der Pick-and-Place-Funktionalität ausgestattet ist. Es verwendet den Follow-me-Router und Maschinen, die Vorschläge zur Platzierung der Spuren eingeben. Bei Integration mit Multisim. Es verwendet Auto-Routing, das die einfache schematische Übertragung des Layouts ermöglicht, das sich in vielen Designversionen widerspiegelt. Es sorgt daher für die Bereitstellung eines einfachen und schnellen Entwurfs- und Validierungsflusses.

Schlussfolgerung

Die Fertigstellung eines Designs auf einer Softwareplattform ist normalerweise der erste Schritt zu einem greifbaren Produkt, das funktioniert. Unabhängig davon, ob Sie einen Fertigungsauftrag erteilen oder nicht, stehen wir bei WelPCB für Ihre Fragen, Kommentare oder Vorschläge zur Verfügung.
