Thyristor vs. Transistor:Wichtige Punkte zur Unterscheidung der beiden

Thyristor vs. Transistor ist ein Halbleiterbauelement, das Sie in mehreren Schaltvorgängen finden können. Außerdem haben beide unübertroffene Vorteile.

Ein ON-Halbleiter

Obwohl sie sich in mehreren Eigenschaften unterscheiden, sind sie alle für spezifische Leistungssteuerungsanwendungen geeignet.

In diesem Artikel werden wir die signifikanten Unterschiede zwischen einem Thyristor und einem Transistor diskutieren.

Was ist ein Thyristor?

Ein Thyristor oder ein Silicon Controlled Rectifier (SCR) ist ein Gerät mit drei Anschlüssen. Sie sind Gate- (Steueranschluss), Kathoden- (Minuspol) und Anodenanschlüsse (Pluspol).

Thyristorsymbol

Quelle: https://en.wikipedia.org/wiki/File:Thyristor_circuit_symbol.svg

Außerdem hat es vier Halbleiterschichten und fungiert als Gleichrichter. Es kann auch ein Schalter in Stromkreisen und Netzteilen in digitalen Schaltungen sein. Wir sehen es auch als ein fest gekoppeltes Paar von Transistoren.

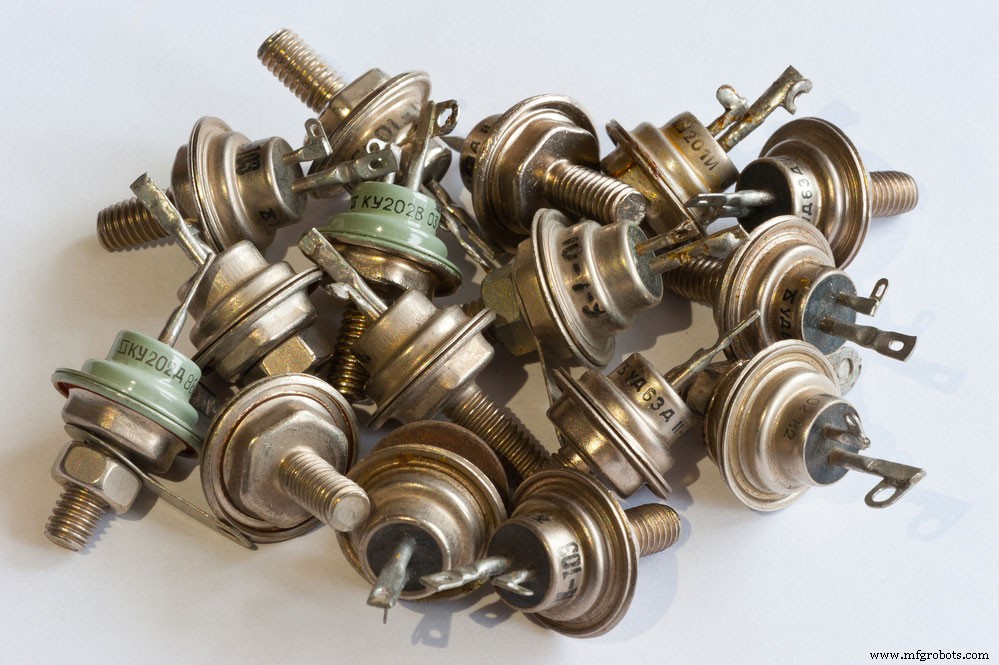

(Thyristoren).

Thyristor vs. Transistor – Was ist ein Transistor?

Ein Transistor ist ein Halbleiterbauelement, das Signale in elektrischen Schaltkreisen schaltet oder verstärkt. Es hat drei Anschlüsse (Basis, Kollektor und Emitter) und drei Halbleiterschichten, die den P-Typ und den N-Typ umfassen. Aufgrund der Schichttypen haben wir eine Vielzahl von Transistoren, z. B. NPN-Transistoren und PNP-Transistoren (Bipolar Junction Transistors).

(Transistoren)

Hauptunterschiede zwischen Thyristor und Transistor

Ein Thyristor hat ein besonderes Design, das seinen Betrieb mit höheren Nennströmen und Nennspannungen als Transistoren ermöglicht.

Thyristoren können sehr hoher Leistung standhalten, da sie Strom bei hohen Spannungen führen. Aus diesem Grund ist der Einsatz von Thyristoren in Hochleistungsanwendungen vorzuziehen.

Umgekehrt funktionieren Transistoren bei niedriger Spannung und Strom. Daher können sie nicht mit hoher Leistung umgehen und sind für Anwendungen mit geringer Leistung geeignet.

Ein Transistor hat drei Halbleiterschichten mit N-Typ- und P-Typ-Materialien.

Ein Thyristor hat vier Schichten, wobei das Halbleitermaterial vom N-Typ und vom P-Typ eine alternierende Verbindung (PNPN) hat.

Alternierende P-N-Kreuzung

Zusammensetzung

Sowohl der Transistor als auch der Thyristor haben einzigartige Designs mit spezifischen Komponenten. Sie können einen Transistor erhalten, indem Sie drei Halbleiterschichten verbinden. Dann hat der Thyristor vier Halbleiterschichten aus N-Typ- und P-Typ-Materialien, die abwechselnd angeordnet sind.

Anzahl der Kreuzungen

Transistoren haben zwei Übergänge, während Thyristoren drei Verbindungen haben.

Thyristor vs. Transistor– Die Gesamtkosten des Systems

Im Allgemeinen reduzieren Transistoren in elektronischen Schaltungen die Kosten des Systems, während Thyristoren die Systemkosten erhöhen und daher teuer sind.

Funktionsweise

Ein Thyristor beinhaltet einen kurzzeitigen Gate-Impuls beim Verriegeln einer Vorrichtung in einem leitenden Zustand.

Für den Betriebsmodus eines Transistors legen Sie einen Impuls am Basisanschluss an, um die Leitung zu beginnen. Danach haben Sie eine stabile Basissignalversorgung, um die Leitung aufrechtzuerhalten.

Verstärkernutzung

Sie können Transistoren als Verstärker oder Schalter verwenden, aber ein Thyristor funktioniert nur als Schalter und nicht als Verstärker.

Thyristor vs. Transistor– Interne Leistungsverluste

Sowohl Thyristoren als auch Transistoren erfahren interne Leistungsverluste. Ein Thyristor erfährt jedoch relativ geringere Verluste als Transistoren, was sie effizienter macht.

Größe der Schaltung

Schaltungen aus den beiden Geräten unterscheiden sich in der Größe, und Thyristoren sind im Vergleich zu kleineren Transistoren voluminöser. Somit ist ein Transistorschaltungsdesign im Allgemeinen kleiner und kompakter als das Thyristordesign.

Kosten der Schaltung

Eine aus Thyristoren hergestellte Schaltung ist im Vergleich zu einer aus einem Transistor hergestellten kostspielig, und das liegt daran, dass ein Thyristor vergleichsweise sperrig ist.

Die Anforderung der Kommutierungsschaltung

Ein Thyristor benötigt eine Kommutierungsschaltung, um ihn auf Befehl auszuschalten, während ein Transistor keine benötigt.

Thyristor vs. Transistor– Einschalt- und Ausschaltzeit

Transistoren haben eine hohe Schaltgeschwindigkeit, was bedeutet, dass Sie sie bei Bedarf schnell ein- und ausschalten können. Daher können Sie sie in Hochfrequenzanwendungen verwenden.

Im Gegensatz dazu haben Thyristoren niedrige Schaltgeschwindigkeiten und können nur in Niederfrequenzanwendungen eingesetzt werden.

Eignung

Sie werden Transistoren häufig in Hochfrequenz- und Niederleistungsanwendungen einsetzen, während Thyristoren am besten für Niederfrequenz- und Hochleistungsanwendungen geeignet sind.

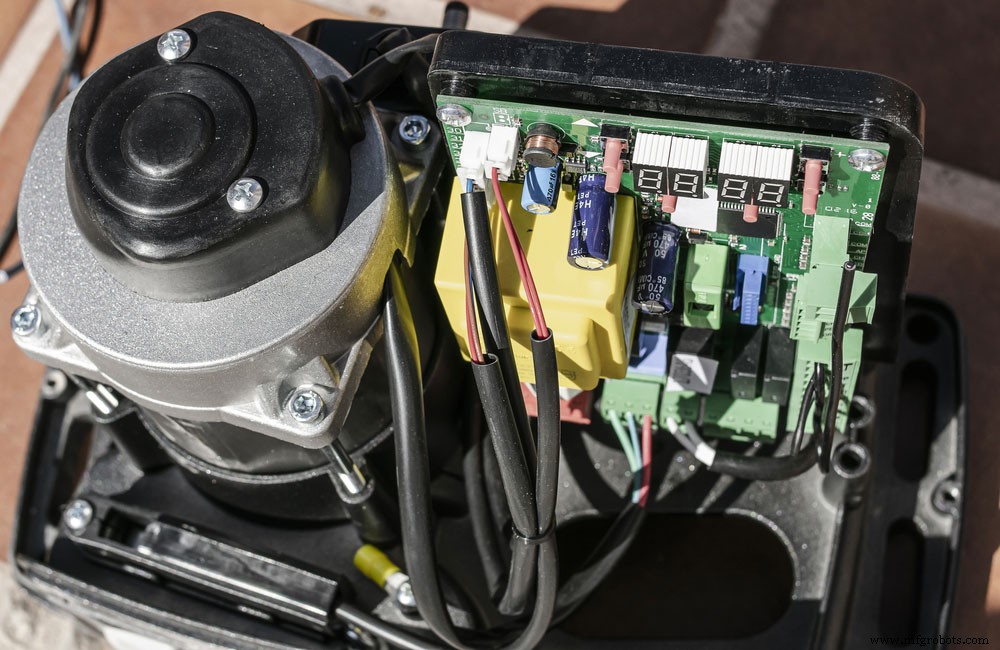

(ein Elektromotor mit Hochleistungsanwendung)

Aktuelle Wartung weiterleiten

Für eine Transistorschaltung benötigen Sie eine kontinuierliche Eingabe, um einen Durchlassstrom aufrechtzuerhalten.

Im Gegensatz dazu verwenden Sie einen Impuls in Thyristoren, um den Durchlassstrom fließen zu lassen, es sei denn, er fällt unter den Schwellenwert. Außerdem benötigen Sie keinen Eingangsstrom.

Thyristor vs. Transistor– Auslöseverfahren

Sie müssen einem Transistor ständig einen regelmäßigen Stromimpuls zuführen, um eine effektive Leitung sicherzustellen.

Ein Thyristor benötigt zu Beginn nur einen Zündimpuls, um die Leitung zu starten und aufrechtzuerhalten.

Sperrigkeit

Eine Thyristorschaltung ist voluminöser als eine Transistorschaltung.

Nennleistung

Transistoren haben eine niedrige Nennleistung (Watt), während Thyristoren mit hoher Leistung arbeiten können, die bis zu KW (Kilowatt) reicht.

Thyristor vs. Transistor – Stoßstromkapazität

Eine Transistorschaltung kann eine geringe Stromänderungsrate aushalten und hat daher keine Stoßstromkapazitätseigenschaft.

Ein Thyristor kann jedoch einer hohen Stromänderungsrate standhalten. Aus diesem Grund weist es eine Stoßstromkapazitätscharakteristik auf.

Schlussfolgerung

Aus unserer obigen Diskussion können wir nun leicht zwischen einem Transistor und einem Thyristor unterscheiden. Beispielsweise ist ein Transistor ein dreischichtiges Gerät. Aber ein Thyristor ist ein vierschichtiges Gerät, ein wesentlicher Unterschied zwischen den beiden.

Und so hat jeder von ihnen eine Reihe von Vorteilen, die Ihren Bedürfnissen entsprechen. Aber bisher können wir sehen, dass Thyristoren in Bezug auf Effizienz und Zuverlässigkeit gegenüber Transistoren die Oberhand haben.

Alles in allem erwarten wir Ihre Anfragen oder Erläuterungen jederzeit. Wenden Sie sich einfach an uns und erhalten Sie Ihre Antworten.
