LED-Spannungsanzeige:4 DIY-Projekte, die Sie erstellen können

LED-Spannungsanzeige

Quelle:Wikimedia Commons

Eine LED-Spannungsanzeige ist ein unverzichtbares Werkzeug, das Sie in Betracht ziehen sollten, wenn Sie vorhaben, Messgeräte mit genauen Ergebnissen zu bauen.

Es könnte jedoch etwas schwierig sein, eine DIY-LED-Spannungsanzeige zu erstellen oder sie in Ihr bestehendes Projekt zu implementieren.

Deshalb haben wir diesen Artikel speziell für Sie erstellt.

Hier definieren wir die LED-Spannungspegelanzeigeschaltung und zeigen eine Menge ungefährlicher Spannungsprojekte, die Sie mit dem Gerät erstellen können.

Also, wenn Sie bereit sind, fangen wir an.

Was ist eine LED-Spannungsanzeige?

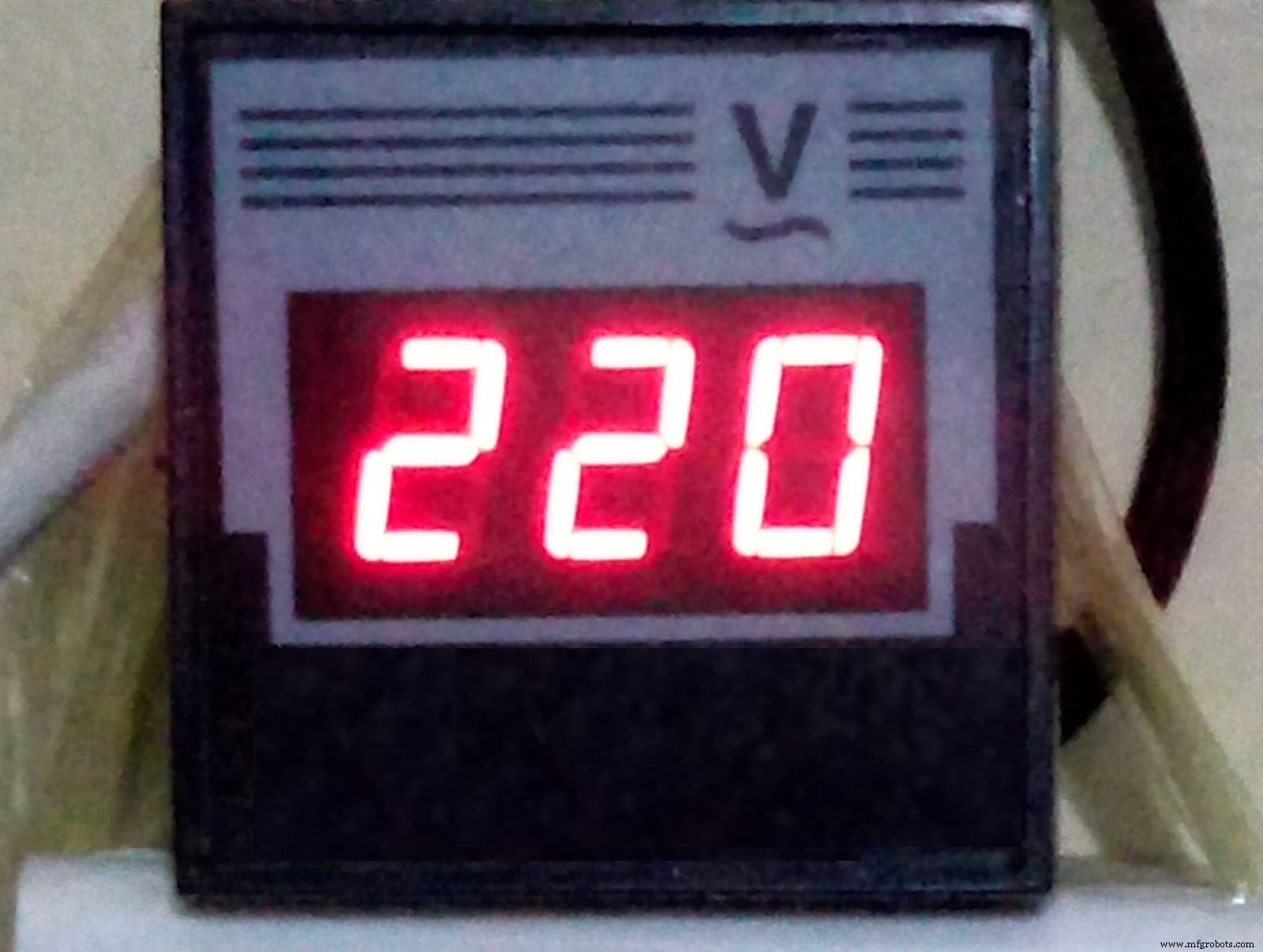

Digitale Spannungsanzeige

Quelle:Wikimedia Commons

Einfach ausgedrückt wird eine LED-Spannungsanzeige verwendet, um sowohl Gleich- als auch Wechselspannungspegel zu überwachen – mit LED-Leuchten. Daher eignen sie sich perfekt zum Messen der aktuellen Schwellenspannung eines elektronischen Geräts. Sie können die Anzeige auch verwenden, um den konstanten Strompegel des Netzes oder der Batterien zu überwachen.

Außerdem können Sie den Spannungswert einer skalierbaren LED-Pegelspannungsanzeige auf eine konsequente Messgröße ändern.

In einigen Fällen finden Sie eine LED-Spannungsanzeige, die Temperatur und Strom misst – abgesehen von der Messung von Wechsel- und Gleichspannungen. Die LED-Anzeige zeigt also die Spannungswerte und das Vorhandensein von Spannungen an. Darüber hinaus können Sie es für verschiedene elektronische Geräte verwenden.

4 DIY-Projekte zur LED-Spannungsanzeige

Hier sehen wir uns vier LED-Spannungsanzeige-Projekte an, die Sie zu Hause durchführen können.

1. Einfache Spannungspegelanzeige mit Zenerdiode

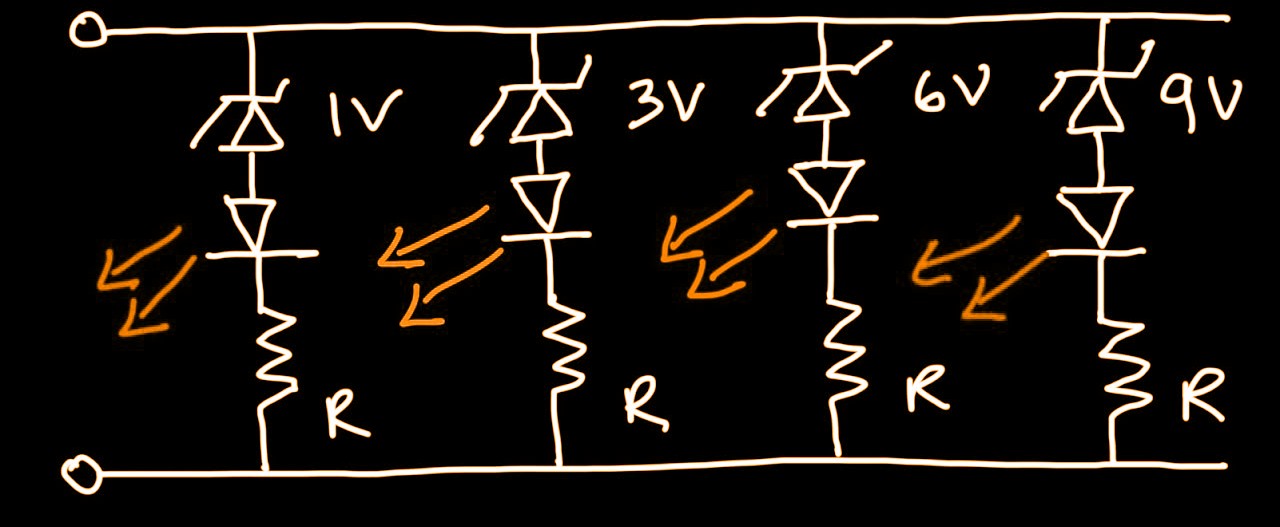

Spannungsanzeige mit Zenerdiode

Quelle:Youtube (Creative Commons)

Dieser Abschnitt zeigt Ihnen, wie Sie eine Spannungspegelanzeige mit einer Zenerdiode bauen.

Eine Zenerdiode bricht also zusammen, wenn Ihr elektronisches Gerät einen bestimmten Spannungspegel erreicht. Und es leitet Strom, wenn in einem Schaltkreis eine Sperrvorspannung auftritt. Daher ist die Durchbruchspannung der Zenerdiode für den Strom verantwortlich, der über den Kurs fließt.

Erforderliche Komponenten

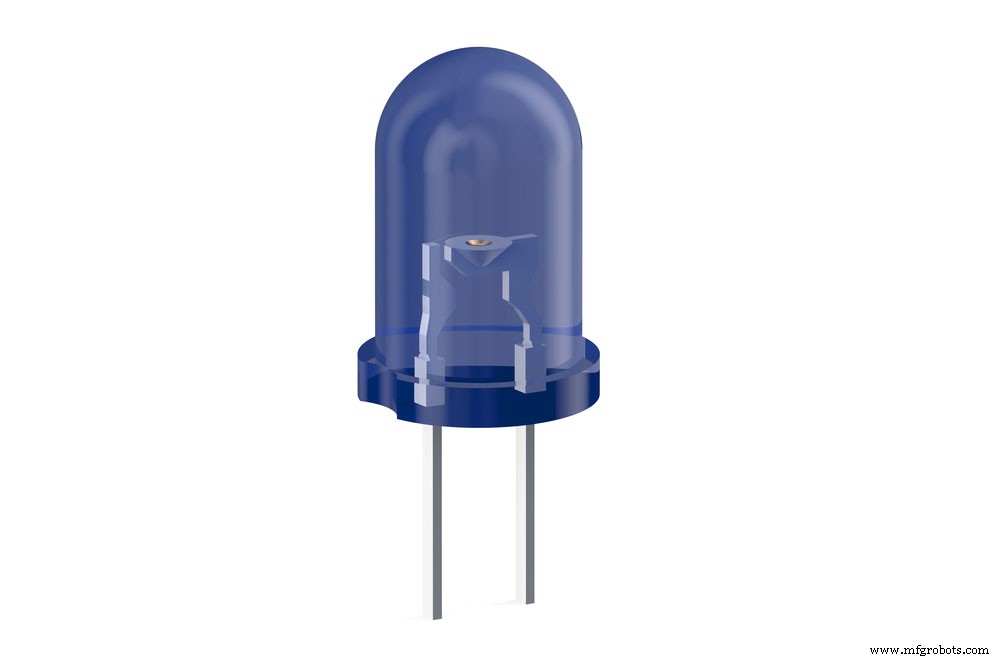

• LED
• 220Ω Widerstand
• 1N4733 5,1 V Zenerdiode

Schritte

1. Zunächst schließen Sie die Zenerdiode an eine Stromquelle an – in einem Sperrvorspannungsmodus. Installieren Sie anschließend den 220-Ω-Widerstand in der Schaltung. Dadurch begrenzen Sie den Strom zur LED. Außerdem versorgt die Stromquelle die Platine mit Spannung.

2. Als nächstes können Sie Änderungen an Ihrer Schaltung vornehmen, indem Sie verschiedene Dioden austauschen, um verschiedene Spannungsschwellenwerte zu erhalten.

3. Dann können Sie Ihr Setup auf eine Platine löten, es mit Pappe oder Papierklebeband schützen und die LED-Leuchten reduzieren.

4. Markieren Sie abschließend die verschiedenen Spannungspegel auf der Anzeige – indem Sie einen Marker auf dem Papierband oder der Pappe verwenden.

2. Einfache Ein-Aus-Anzeige mit zwei LEDs

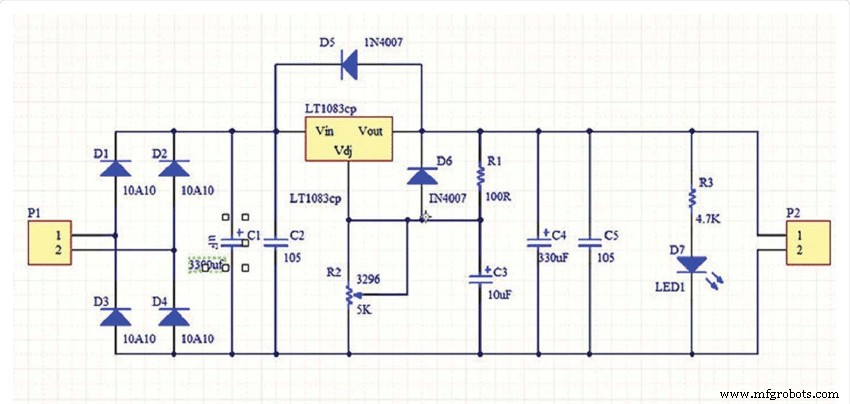

Einfache Ein-Aus-Spannungsanzeige

Quelle:Research Gate

Die „Ein-Aus“-Batterieanzeige ist ein ziemlich einfaches LED-Schaltungsprojekt für Anfänger.

Erforderliche Komponenten

• LEDs (2)

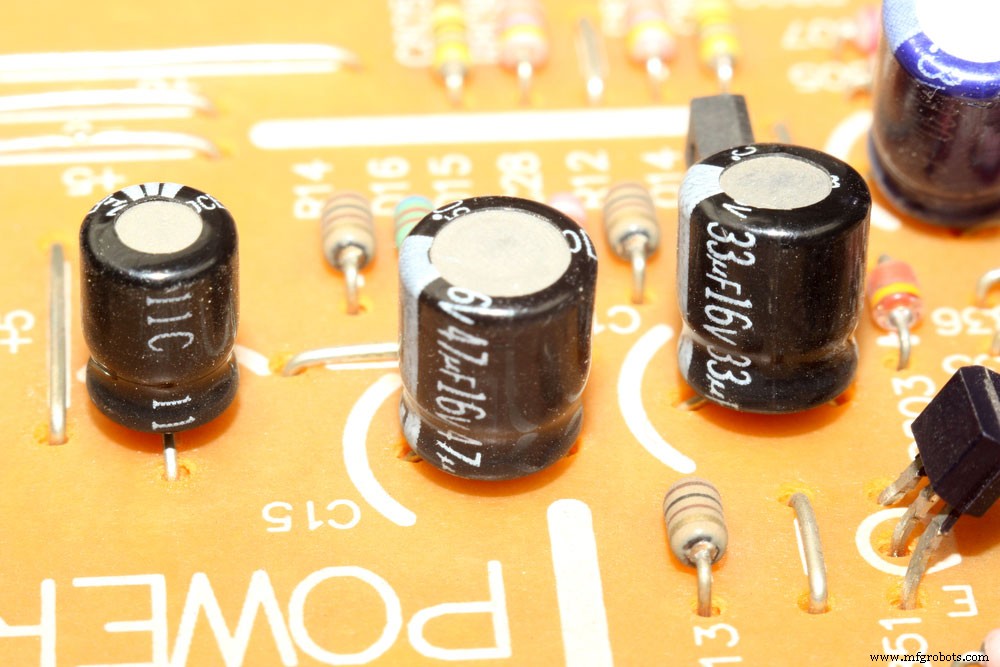

• 1000uF Kondensator
• SPDT-Schalter (Ein- und Ausschalter)
• 9-Volt-Batterie

Schritte

1. Schließen Sie zuerst den Ein- und Ausschalter an die 9-Volt-Batterie an.

2. Verbinden Sie als nächstes die beiden LEDs mit dem Widerstand und dem Kondensator, die an der rechten bzw. linken Seite angeschlossen sind. Klicken Sie dann auf den „ON“-Schalter, und der Strom tritt sofort in den Stromkreis ein. Dadurch erlischt LED2 und LED1 geht kurz an und aus. Wenn Sie auf den „OFF“-Schalter klicken, erlischt LED1 und LED2 geht kurz an und aus.

Wenn Sie die Anzeige einschalten, fließt Strom über den Widerstand in LED 1. Dann geht die Anzeigelampe kurz an und aus, während der Kondensator beginnt, sich aufzuladen. Wenn der Kondensator vollständig aufgeladen ist, schaltet LED1 aus. LED1 passiert also nichts wegen der Sperrspannung.

3. Automatische Batterieabschaltung / Füllstandsanzeige für 12-Volt-Batterien

Anzeige für automatische Batterieabschaltung

Quelle:Research Gate

Hier zeigen wir Ihnen, wie Sie mit Hilfe des LM3914 IC eine Batteriekapazitätsanzeige erstellen. Wir zeigen Ihnen auch, wie Sie Ihrem aktuellen Batterieladegerät eine wesentliche Funktion hinzufügen können. Und wie man die Ladespannung abschaltet, wenn der Akku vollständig aufgeladen ist.

Erforderliche Komponenten

• Spannungsregler LM3914 (U1)

• LED-Leuchten (10)

• Widerstände (5)

• Kondensatoren (2)

• 12CDC-Relais (J1)
• Voltmeter (P1)
• 1N4001 Diode (D1, D2)

• Eingang (CN1)
• Ladegerät (CN2)

Schritte

1. Erstellen Sie ein schematisches Design. Die Hauptidee besteht darin, vor dem Kombinieren der Komponenten ein Batteriestandsanzeige-Design zu erstellen.

2. Entwerfen Sie Ihre Leiterplatte. Nachdem Sie Ihr Schaltplandesign erstellt haben, müssen Sie als Nächstes Ihr PCB-Design erstellen. Sie können Ihre Leiterplatte auch bei einem namhaften Leiterplattenhersteller kaufen.

3. Stellen Sie alle Komponenten und erforderlichen Werkzeuge zusammen. Es wäre also hilfreich, wenn Sie neben den Komponenten einen Lötdraht, eine Zange, einen Lötdraht und ein Multimeter in Ihrer Werkzeughalle hätten.

3. Montieren Sie alle Ihre Komponenten auf der Platine – indem Sie sie auf die Platine löten. Stellen Sie beim Löten sicher, dass Sie den LM3914 IC mit der richtigen Kerbrichtung installieren. Daher ist es ideal, einen praktischen IC-Halter zu verwenden, den Sie leicht ersetzen können – falls er beschädigt wird.

4. Schließen Sie Ihr Projekt ab. Nach dem Zusammenbau muss als nächstes die 12-V-Batterie an den Stromkreis angeschlossen werden. Kalibrieren Sie dann das Gerät basierend auf den unteren und oberen Batteriespannungsgrenzen. Und Sie können dies erreichen, indem Sie die beiden variablen Widerstände verwenden. Nachdem Sie die Last an die Batterie angeschlossen haben, überprüfen Sie deren Ladezustand und trennen Sie das Pack, wenn Ihre Batterieladung vollständig ist.

Sie können auch ein Relais an das Batterieladegerät anschließen. Auf diese Weise wird die Versorgung abgeschaltet, wenn die Batterie maximal aufgeladen ist. Es ist also eine hervorragende Ladekontrollfunktion, die Sie diesem Projekt hinzufügen können.

4. So erstellen Sie eine LED-Wechselspannungsanzeigeschaltung

LED-Netzspannungsanzeige

Quelle:Research Gate ℅ Joni Welman Simatupang

In diesem Abschnitt wird erläutert, wie eine LED-Wechselspannungsanzeigeschaltung hergestellt wird. Sie können diese LED-Wechselspannungsanzeigeschaltung verwenden, um den Spannungspegel des 120-V- oder 220-V-Wechselstromeingangs zu Hause anzuzeigen.

Erforderliche Komponenten

• Transformator (O – 6 Volt/ 500 mA)
• Kondensator (1000uf/25v)
• 1n4007 Diode (D1)
• Rote diffuse LED (5) (5 mm)
• Widerstände (10) (1 K ¼ Watt, CFR)
• Transistoren (5) (Bc547)
• Voreinstellung (5) (47k linear)
• 6" x 2" Mehrzweckplatine
• Zenerdiode (5) (3 Volt / 400 mW)

Schritte

1. Folgen Sie dem Schaltplan oben und ordnen Sie alle erforderlichen Komponenten in einer organisierten Weise an.

2. Schließen Sie als nächstes den Transformator mit Ihrem Lötkolben an das Wechselstromnetz an. Kombinieren Sie dann den sekundären Ausgang des Transformators mit dem negativen Punkt der Schaltung.

3. Montieren Sie anschließend den Krokodildraht / die Klemme und löten Sie das Ende des Drahts an die 1n4007-Diode.

4. Als nächstes verbinden Sie die Krokodilklemme mit dem 3-Volt-Ausgang des Transformators. Drehen Sie dann P1, bis die LED1 zu leuchten beginnt.

5. Verbinden Sie den Clip mit den 12, 9, 7,5 und 6 Volt des Transformators. Passen Sie dann die verbleibenden P5, P4, P3 und P2 an, damit die geeigneten LEDs bei verschiedenen Spannungen blinken.

6. Zu guter Letzt stecken Sie den 6-Volt-Übertrager in die Platine. Schalten Sie danach das Gerät ein und die drei LEDs leuchten.

Das Endergebnis

Zweifellos können Sie mit den hier erhaltenen Informationen über eine LED-Spannungsanzeige Ihr DIY-Projekt erstellen. Kurz gesagt, Sie können sich für eines der vier Projekte entscheiden. Aber wenn Sie ein Anfänger oder Neuling sind, empfehlen wir Ihnen, mit der Easy On-off-Batterieanzeige mit zwei LEDs zu beginnen.

Stellen Sie schließlich, bevor Sie mit Ihrem Projekt beginnen, sicher, dass Sie die hochwertigen Komponenten erhalten – insbesondere die Leiterplatte und die LEDs. Bei OurPCB produzieren wir robuste und zuverlässige Leiterplatten und LEDs, die Sie für Ihr LED-Spannungsanzeigeprojekt verwenden können.

Wenden Sie sich also noch heute mit Ihren Anforderungen an uns, und wir werden uns umgehend bei Ihnen melden.
