Arten von Brandmeldeanlagen und ihre Schaltpläne

Wie verkabelt man ein Brandmeldesystem mit Meldern? – Verdrahtungsinstallationsdiagramme

Was ist ein Brandmeldesystem?

Ein Brandmeldesystem ist ein Mechanismus aus verschiedenen miteinander verbundenen Geräten und Komponenten, die dazu verwendet werden, uns im Notfall, insbesondere bei Feuer, zu alarmieren, um das Personal und die Öffentlichkeit durch geeignete Maßnahmen zu schützen.

P>

Brandmeldeanlage ist die Kombination verschiedener Komponenten wie Rauchmelder, Wärmemelder, Kohlenmonoxidmelder, Multisensormelder, Melder, Signalgeber, Klingeln, Relaismodul, Repeater, Melder, Brandmeldezentrale und andere verwandte und optionale Sicherheitsvorrichtungen, die für Brandmeldeanlagen entwickelt wurden.

Wie eine CPU (Central Processing Unit) in einem Computersystem ist die Brandmelderzentrale das Gehirn des Brandmeldesystems, das eine Statusanzeige und Benachrichtigung an die angeschlossenen Melder sendet und Schallgeber bei manuellem oder automatischem Betrieb.

Brandmeldeanlagen werden in Industriebetrieben, Büros, öffentlichen Gebäuden und heutzutage sogar in Wohnhäusern verkabelt. Verschiedene Arten von Brandmeldesystemen wie konventionelle, adressierbare, intelligente und intelligente drahtlose Designs werden für den gleichen Zweck verwendet, d. h. im Notfall werden die Signalgeber in Betrieb genommen, um die Menschen in der Nähe zu warnen, um über den allgemeinen oder Notausgang zu alarmieren. Der Hauptzweck eines Brandmeldesystems besteht darin, den Reichtum, die Gesundheit und das Leben von Einzelpersonen oder der Gesellschaft zu schützen.

Ein intelligentes Feuerleitsystem ist auch per Fernsteuerung über das Bedienfeld mit der Feuerwehr und den zugehörigen Einsatzkräften verbunden.

Das folgende Tutorial erklärt die verschiedenen Brandmeldesysteme und ihre Schaltpläne und Anschlüsse

• Verwandter Beitrag: How to Install PoE IP CCTV Cameras with NVR Security System

Arten von Feueralarmmeldern

In einem Brandmeldesystem werden mehrere Melder verwendet, darunter der einfache Melder (manuelle Glasbrucheinheit) und der intelligente Melder mit mehreren Sensoren. Die Brandmeldegeräte können wie folgt kategorisiert werden.

• Rauchmelder
• Wärmemelder
• Multisensor-Detektor
• Kohlenmonoxid-Detektor
• Manueller Feuermelder

Rauchmelder

Rauchmelder können basierend auf Design und Funktionsprinzipien wie folgt kategorisiert werden.

• Ionisationsrauchmelder
• Lichtstreuende Rauchmelder
• Lichtundurchlässige Rauchmelder

Ionisationsrauchmelder

Ionisations-Rauchmelder arbeiten basierend auf einer Verringerung des Stromflusses durch die Innenkammer aufgrund von Ionisation, was zur Auslösung des Alarms führt.

Ein typischer Ionisationsrauchmelder hat zwei Kammern. Die erste Kammer wird verwendet, um die Änderungen der Umgebungstemperatur, des Drucks oder der Feuchtigkeit zu kompensieren, während sich in der zweiten Kammer Alpha-Partikel (radioaktives Material) befinden, die verwendet werden, um die vorbeiströmende Luft in der Kammer zu ionisieren, in der Strom zwischen zwei Elektroden fließt. Im Brandfall, wenn Rauch in die Kammer eindringt, wird der Stromfluss zwischen zwei Elektroden durch ionisierende Luft reduziert. Der Abfall des Stromflusses wird zur Auslösung der Sirene und des Alarmkreises verwendet.

Leicht Streuender Rauchmelder

Lichtstreuende Rauchmelder funktionieren auf der Grundlage des Tindal-Effekts (es ist ein Effekt der Lichtstreuung, wenn ein Lichtstrahl durch ein Kolloid (eine homogene Substanz (eine Substanz, die durchgehend einheitlich oder einheitlich ist). Volumen) Mischung, in der sich die dispergierten Partikel nicht absetzen).

Eine Lichtquelle und eine Fotozelle sind in einer abgedunkelten Kammer befestigt, in der kein direktes Licht auf die Oberfläche der Fotozelle fällt.

Wenn Rauch in die Kammer eintritt, verzerrt er die Kammerumgebung, was dazu führt, dass das Licht gestreut wird und auf die Oberfläche der Fotozelle fällt. Dieser Effekt wird verwendet, um die Alarmanlage zu imitieren und auszulösen.

Lichtverdeckender Rauchmelder

Lichtverdeckende Rauchmelder funktionieren basierend auf der Messung der Lichtmenge, die auf die Oberfläche einer Fotozelle fällt.

Innerhalb der lichtundurchlässigen Rauchmelderkammer sind die Lichtquelle und die Fotozelle in einem festen Abstand positioniert. Wenn der Rauch den Lichtstrahl von der Lichtquelle zur Fotozelle stört, misst er die Lichtmenge, die er von der Lichtquelle empfängt. Diese Schwankung des von der Fotozelle empfangenen Ausgangs wird zum Auslösen des Alarmschaltkreises verwendet.

Wärmemelder

Hörmelder arbeiten basierend auf der Temperaturänderungsrate oder einem bestimmten Wert einer festen Temperaturrate.

Im Falle eines Temperaturanstiegs auf den voreingestellten Wert verwandelt sich die eutektische Legierung im Inneren des Wärmemelders (die auf die spezifische Temperatur empfindlich reagiert) von einem Feststoff in eine Flüssigkeit. Der Vorgang ist der gleiche wie bei einer Sicherung, bei der das Sicherungselement bei Bedarf schmilzt. Derselbe Vorgang löst im Brandfall den Alarmkreis aus.

Kohlenmonoxidmelder

Kohlenmonoxidmelder ist auch als CO-Melder bekannt. Es ist ein elektronisches Gerät, das verschiedene Arten von Sensoren enthält, mit denen die Menge an Kohlenmonoxidgas in der Luft gemessen und erfasst wird. Wenn das Niveau von Kohlenmonoxid (es ist ein giftiges Gas, das durch Verbrennung entsteht) die festgelegte Grenze überschreitet, zeigt es das Feueralarmsystem an und löst es aus. Die elektrochemische Zelle im Inneren des Kohlenmonoxidmelders erfasst und misst nur die Menge an CO-Gas und nicht andere Verbrennungsgase wie Rauch usw.

Denken Sie daran, dass Kohlenmonoxid-Detektoren, die für Brandmeldesysteme entwickelt wurden, empfindlicher sind und schneller reagieren als CO-Detektoren, die in Haushalten zum CO-Schutz im Falle eines unvollständigen Verbrennungsprozesses verwendet werden in Geräten wie Boilern etc.

Multi-Sensor-Detektoren

Der Multi-Sensor-Detektor (auch bekannt als Multi-Kriterien-Alarm) ist ein empfindliches Gerät, das das Eingangssignal sowohl von Wärme- als auch von optischen Sensoren kombiniert und für eine Vielzahl von Bränden mit niedrigerem Feuer verwendet wird Rate unerwünschter Fehlalarme.

Es kann verwendet werden, um optische Signale, Hitze, CO und Brände zu erkennen, da es mehrere Signale erkennt und den Identifikationswert für weitere geeignete Maßnahmen an die Zentrale sendet. Daher kann ein intelligenter Multisensor-Alarm für einen genauen und verifizierten korrekten Betrieb verwendet werden.

Manuelle Rufpunkte

Ein manueller Feuermelder (auch als Glasbruchpunkt bekannt) ist ein Gerät, das verwendet wird, um den Alarmkreis auszulösen, indem das Glas zerbrochen und im Falle eines Brandes auf ein zerbrechliches Element gedrückt wird Notfall oder Feuer.

Rufzeichen sind 1,4 Meter über dem Boden installiert, um im Notfall den Zugang zu erleichtern. Die maximale Länge zwischen zwei Feuermeldern beträgt 30 Meter und wird im Eingangsbereich von Treppenhäusern, Fluchtwegen und an allen Ausgängen ins Freie installiert.

• Verwandter Beitrag:Wie installiere ich eine CCTV-Kamera? CCTV-Kamerainstallation mit DVR

Arten von Brandmeldesystemen mit Schaltplänen

Im Folgenden finden Sie die verschiedenen Arten von Brandmeldesystemen mit Verdrahtungs- und Anschlussdiagrammen.

• Einfacher Feueralarm im Haus
• Herkömmliches Brandmeldesystem
• Adressierbares Brandmeldesystem
• Intelligentes Brandmeldesystem
• Drahtloses Brandmeldesystem

Lassen Sie uns jeden im Detail wie folgt besprechen:

Einfacher Feueralarm im Haus

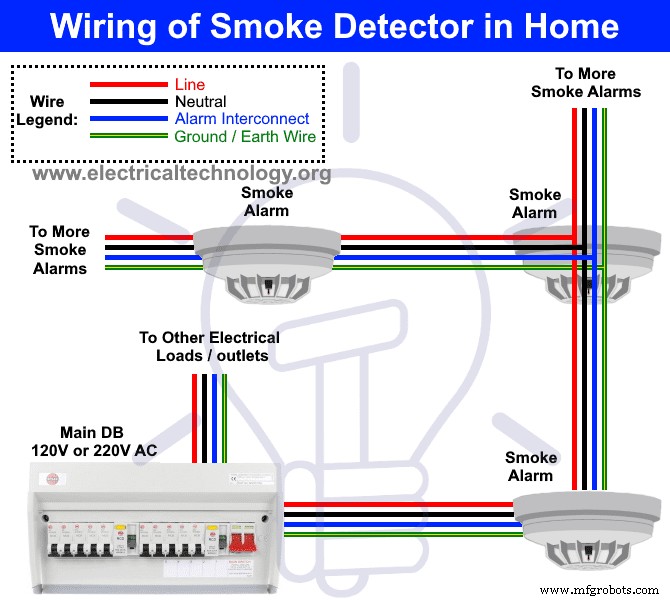

Dies ist das grundlegende Feuermeldesystem, das in der Haushaltsverkabelung verwendet wird. Ein Rauch- oder Wärmemelder kann an der bestehenden oder neuen Hausverkabelung installiert werden. In unserem grundlegenden Verdrahtungsplan werden ein oder mehrere Wärme- und Rauchmelder im Haus installiert, indem der Strom (Leitung oder heiß), der Neutralleiter, die Erde und ein verbundenes Kabel mit dem Alarm verbunden werden. Die Hauptversorgung beträgt 120 V AC (in den USA) und 230 V AC (in der EU). Die Detektoren können direkt an den DB (Verteiler) oder eine vorhandene Verkabelung wie Steckdose angeschlossen werden. Legen Sie nach der Installation die Batterie ein und schalten Sie den Hauptschalter ein, um zu prüfen, ob sie ordnungsgemäß funktioniert.

• Verwandter Beitrag:Unterschied zwischen herkömmlichem und adressierbarem Feueralarm

Schaltplan des Wärmemelders im Haus (AC)

Herkömmliches Brandmeldesystem

In einem herkömmlichen Brandmeldesystem sind alle Geräte wie Detektoren, Sirenen und Melder über separate Drähte oder Kabel mit der Zentrale verbunden, anstatt über ein gemeinsames. Mit anderen Worten, das erste Ende des Kabels wird mit den Detektoren und das zweite mit der Zentrale verbunden.

In einem typischen konventionellen Brandmeldesystem werden Detektoren, Schallgeber und Rufpunkte installiert und in verschiedene Zonen unterteilt, d. h. Zone 1 für den Keller, Zone 2 für das Erdgeschoss, Zone 3 für das Erdgeschoss Stockwerk etc. Auf diese Weise ist es für Leitwarte, Gebäudemanagement und Feuerwehr einfach, den genauen Wirkungsbereich zu identifizieren. Mit anderen Worten, je mehr Zonen, desto genauer können der Auslöser und der Brandort lokalisiert werden.

Denken Sie daran, dass der sehr genaue und exakte Brandort in einem herkömmlichen Brandmeldesystem im Vergleich zu einem adressierbaren Brandmeldesystem nicht einfach gefunden werden kann. Da das Bedienfeld es Ihnen nicht ermöglicht, den genauen Standort eines einzelnen Geräts zu bestimmen oder welches Gerät ausgelöst wurde, zeigt es im Notfall nur den Standort der Zone durch Text, Lampenanzeige oder beides an.

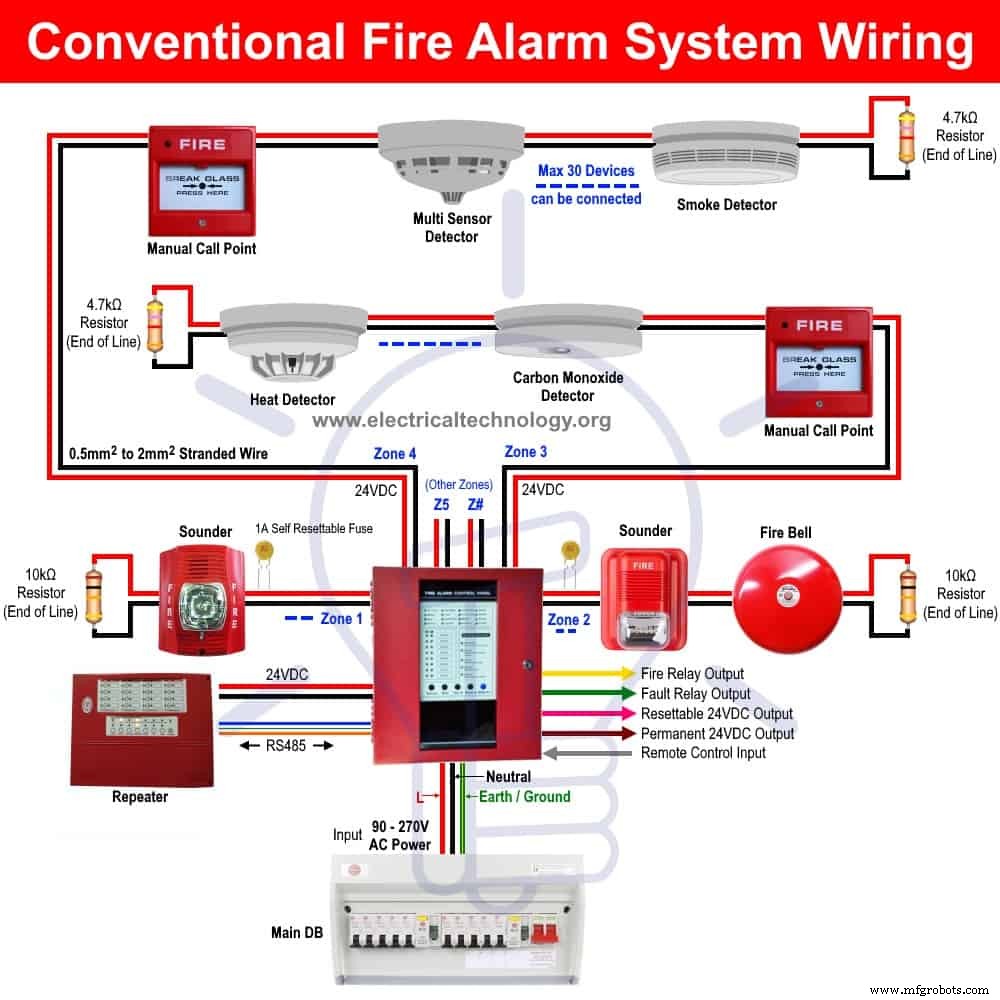

Verdrahtung eines konventionellen Brandmeldesystems

Adressierbares Feuermeldesystem

In einem adressierbaren Brandmeldesystem sind alle Geräte wie Melder, Melder und Alarmglocken in einem Schleifensystem mit der adressierbaren Brandmeldezentrale verbunden und jedes Gerät hat eine Adresse (um über ihren Standort zu erzählen). Auf diese Weise ist es sehr einfach, die genaue Position des ausgelösten Geräts in der angeschlossenen Schaltung zu finden.

Die Grundidee hinter dem Schleifensystem ist, dass im Falle eines Kurzschlussfehlers nur ein kleiner Teil des Systems betroffen ist, während der Rest mit Hilfe des angeschlossenen Isolationsmoduls ordnungsgemäß funktioniert in der Schleife. In einer einzigen Schleife können bis zu 99 Geräte angeschlossen und bis zu 3,3 km verlängert werden, abhängig von der Leistungsfähigkeit des Brandmeldesystems.

Der Hauptzweck eines adressierbaren Brandmeldesystems ist derselbe wie bei einem herkömmlichen Brandmeldesystem, abgesehen von der Kabelverbindung und den DIP-Schaltern (Dual In-Line Package) für eine Adresse oder einen Satz von Adressen, die das anzeigen genaue Position der ausgelösten Komponente auf dem Hauptbildschirm der adressierbaren Brandmeldezentrale. Adressierbar ist im Vergleich zu herkömmlichen Systemen am genauesten, aber kostspielig, während beide im Vergleich zu intelligenten Brandschutzsystemen nicht intelligent sind, die den genauen Grund hinter dem ausgelösten Gerät anzeigen, wenn es sich um einen Fehler, einen Voralarm oder ein Feuer handelt, und diese schnell löschen.

Verdrahtung eines adressierbaren Brandmeldesystems

Intelligentes Brandmeldesystem

In einem intelligenten Brandmeldesystem hat jedes Gerät die Fähigkeit, die Umgebung um es herum zu analysieren und der zentralen Steuerzentrale mitzuteilen, dass sie im Falle eines Fehlers oder Feuers weitere Maßnahmen ergreifen soll oder das Gerät muss gereinigt oder die Detektoren regelmäßig gewartet werden.

Im Vergleich zu herkömmlichen Brandmeldesystemen liefern sie nur ein einziges Informationssignal, d. h. egal, ob es sich um einen Brand oder andere Unsicherheiten wie Fehler, Temperatur, Rauchpartikel oder barometrischer Druck usw. wird das Alarmsystem ausgelöst, was als Fehlalarm angesehen wird. Diese irreführenden Informationen können verschiedene Phänomene wie Berichterstattung, Unterlassung usw. betreffen.

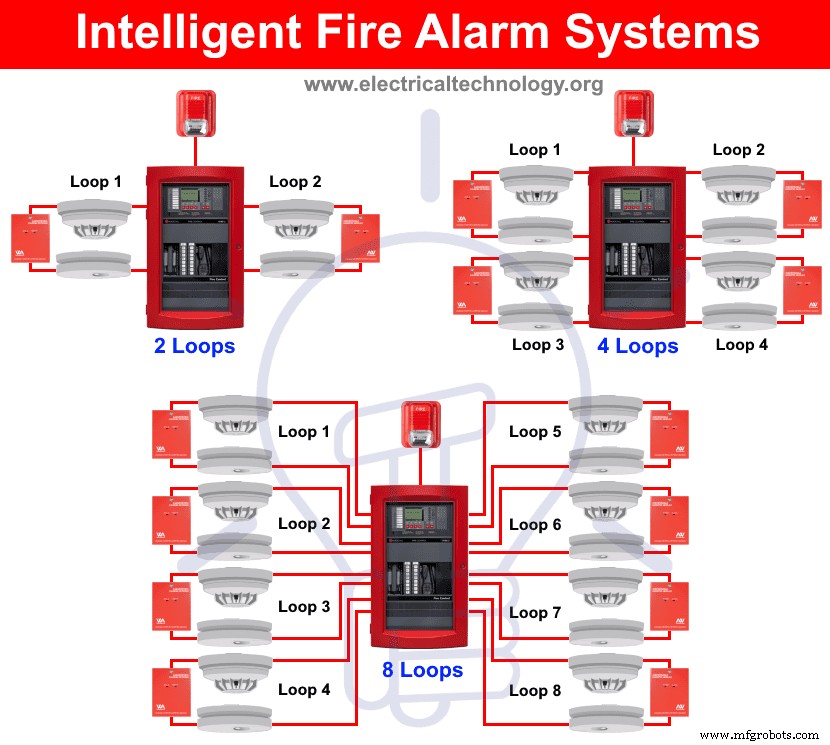

Ähnlich wie beim adressierbaren Feuerleitsystem sind die Geräte im intelligenten System in Schleifen verbunden, das als System mit zwei, vier und acht Schleifen erhältlich ist. Eine einzelne Schleife kann auf bis zu 3,3 km verlängert werden, und bis zu 99 Geräte (z. B. Schallgeber, Melder und Melder) können in einer einzigen Schleife angeschlossen werden. Auf diese Weise kann ein großer Bereich von einem einzigen Bedienfeld aus gesteuert und überwacht werden.

Der Hauptzweck eines intelligenten Brandmeldesystems besteht darin, das Auftreten von Fehlalarmen zu verhindern, die aufgrund hochpräziser Sensoren mit integrierten Computersystemen und Algorithmen zusätzliche Komplexität erfordern. Auf diese Weise ist es im Vergleich zu den herkömmlichen konventionellen und adressierbaren Brandmeldesystemen komplexer und teurer.

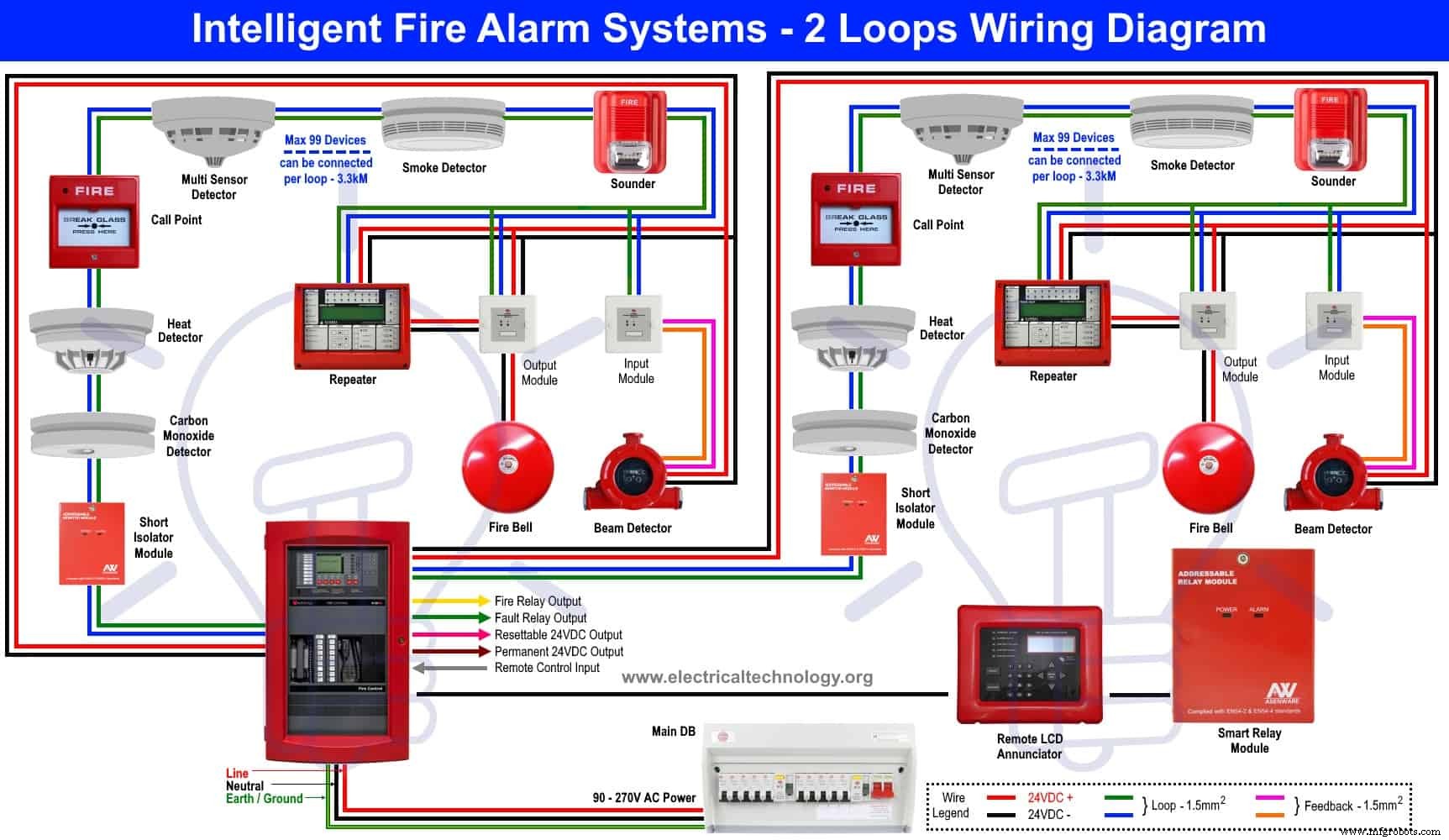

Verkabelung des intelligenten Brandmeldesystems

Drahtloses Brandmeldesystem

In einem drahtlosen Brandmeldesystem sind alle Detektoren und zugehörigen Geräte per Funkverbindung mit der Brandmeldezentrale verbunden.

Bitte bringen Sie mich nicht um, Ihnen zu sagen, dass es auch im drahtlosen System Drähte und ein Kabel gibt, d.h. ein drahtloses System ist überhaupt kein drahtloses System.

Bei der drahtlosen Brandmeldeanlage wird ein Funksignal vom Melder (z. B. Wärmemelder) oder Melder an die zentrale Brandmeldeanlage übertragen, um den Alarmkreis zu aktivieren.

Da das drahtlose Brandmeldesystem aufgrund der Arbeitskosten und der Kabelverkabelung mit schneller Installation ohne stundenlanges Abschalten der Gebäudebereiche weniger kostspielig ist, ist die Hardware im Fall der Fälle sehr teuer des Batteriewechsels und der Wartung.

Verkabelung bei drahtlosem Brandmeldesystem
