Wie verdrahte ich die 120-V- und 240-V-Haupttafel? Breaker-Box-Installation

Installation der Verkabelung von einphasigen 120-V- und 240-V-Stromkreisen und Unterbrechern in der Hauptschalttafel

In den USA und Kanada (in Anlehnung an NEC und CNC) hat der Verteilungstransformator primärseitig 4,5 kV bis 7,2 kV und senkt den Spannungspegel auf 120 V einphasig und geteilt Phase 240V für Wohnanwendungen. Die Primärseite des Verteilungstransformators wird von zwei Leitungen gespeist, die als Hochspannungsleitung bzw. Neutralleiter bezeichnet werden.

Die Sekundärwicklung ist mittig angezapft, d. h. es gibt drei ausgehende Drähte von der Sekundärwicklung, die als Hot 1 oder Leitung 1, Hot 2 oder Leitung 2 und Neutral bezeichnet werden. Der Spannungspegel zwischen einem heißen „heißen 1 oder heißen 2“ und dem Neutralleiter beträgt 120 V, während die Spannung zwischen zwei heißen Drähten „heiß 1 und heiß 2“ 240 V beträgt. Beide Versorgungsspannungsebenen sind einphasige Versorgungssysteme, außer dass zwei heiße Drähte eine phasenverschobene (180°) Spannung im Vergleich zu 120 V zwischen Spannung und Neutralleiter liefern.

Diese drei Drähte treten in den Zählerkasten ein und verbinden sich dann mit dem Hauptschalttafelkasten. In der folgenden Anleitung zeigen wir, wie einphasige 120-V- und 240-V-Leistungsschalter verdrahtet und in der Hauptschalttafel zu Hause für Wohnzwecke geladen werden.

Verwandter Beitrag:

• Wie verkabelt man 208 V und 120 V, 1-Phasen- und 3-Phasen-Hauptschalttafel? Verteilerplatinenverkabelung
• Wie verkabelt man 240 V, 208 V und 120 V, 1- und 3-phasig, High-Leg-Delta-Hauptschalttafel?

Innerhalb des Hauptschalters

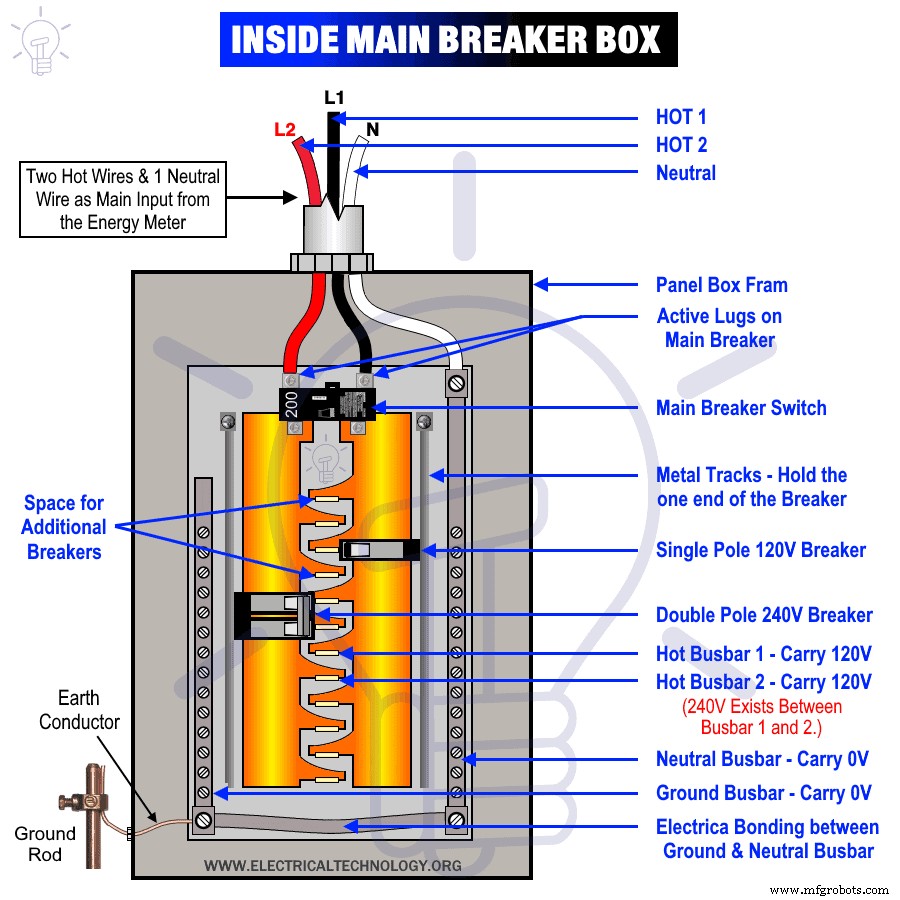

Die folgende Abbildung zeigt ein typisches Sicherungskastenfeld für 120-V- und 240-V-Stromkreise. Es gibt drei Drähte, die vom Energiezähler in das Hauptpanel eintreten, nämlich:

• Heiß 1 oder Linie 1 =Schwarze Farbe
• Hot 2 oder Line 2 =Rote Farbe (nur zu Illustrationszwecken)
• Neutral =Weiße Farbe

Hot 1 und Hot 2 Drähte sind fest mit den Kabelschuhen des Hauptschalters (Hauptschalter) verbunden. Denken Sie daran, dass diese Laschen immer aktiv sind, egal ob der Hauptschalter auf EIN oder AUS steht.

Der Hauptschalter ist mit den beiden Sammelschienen verbunden (zur Veranschaulichung werden für diese beiden Sammelschienen die Farben Schwarz und Rot verwendet). Sammelschiene 1 und Sammelschiene 2 führen 120 V und zwischen zwei Sammelschienen (d. h. heiß 1 und heiß 2) liegen 240 V an.

Der weiße Neutralleiter ist mit der neutralen Sammelschiene verbunden, die 0 V führt. Zusätzlich ist die neutrale Sammelschiene aus Sicherheitsgründen mit der Erdungsschiene verbunden, die ebenfalls 0 V führt. Denken Sie daran, dass alle Metallgehäuse gemäß den NEC-Vorschriften ordnungsgemäß geerdet und geerdet sein sollten.

Hier entlang

• Spannung zwischen Hot 1 und Neutral =120 V einphasig
• Spannung zwischen Hot 1 und Hot 2 =240 V einphasig (Split-Phase-Spannung)
• Spannung zwischen Neutral und Erde =0 V.

Bei einphasigen 120-V-Stromkreisen ist der einpolige Leistungsschalter mit der einen heißen Sammelschiene (entweder Heiß 1 oder Heiß 2) und dem Neutralleiter verbunden. Bei 240-V-Split-Phasen-Stromkreisen (1 Phase) wird der zweipolige Leistungsschalter an beide Sammelschienen angeschlossen, d. h. Hot 1 und Hot 2.

• Verwandter Beitrag:Wie verdrahte ich 277 V und 480 V, 1-phasig und 3-phasig, kommerzielles Hauptversorgungspanel?

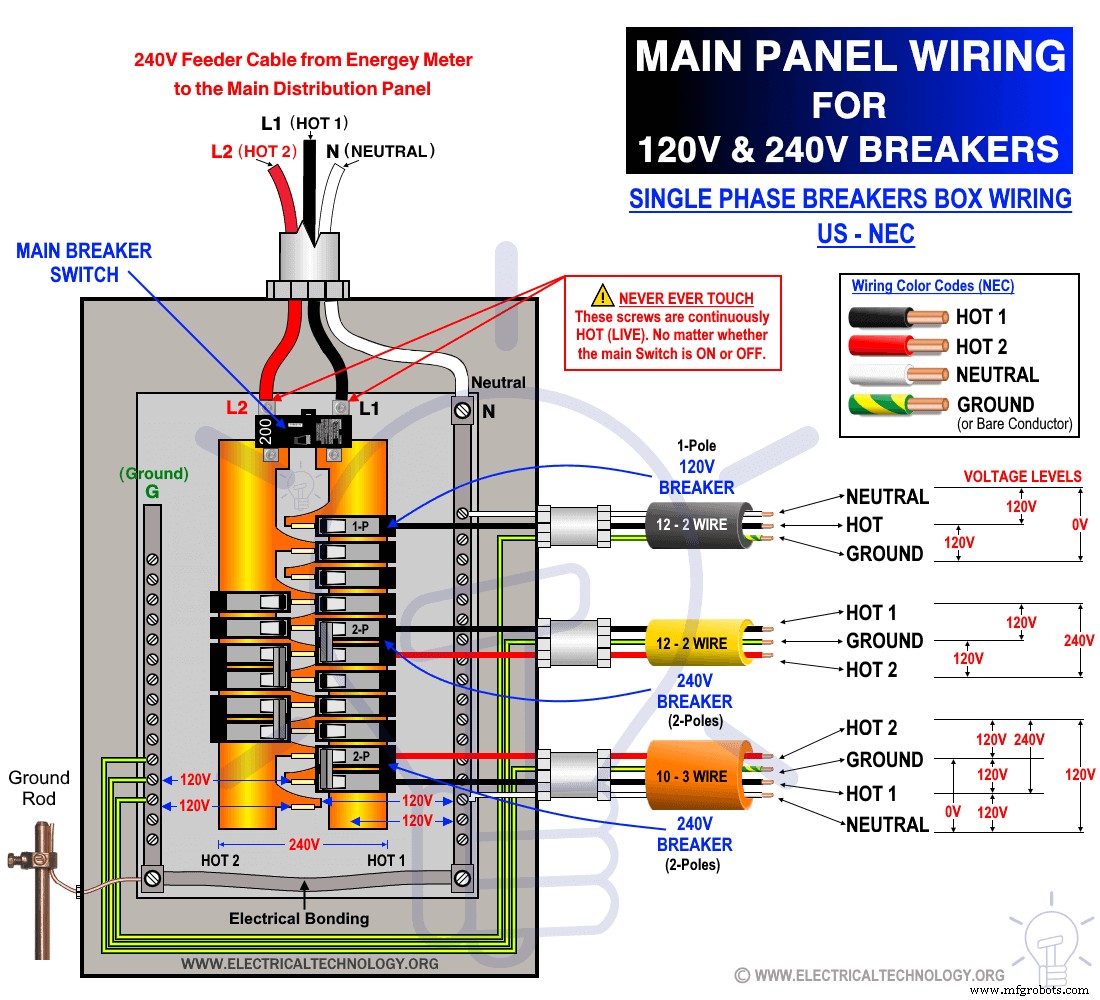

Die folgende Abbildung zeigt eine Hauptschalttafel für die 120-V- und 240-V-Einphasen- und Split-Phasen-Verkabelung und die Installation von Trennschaltern.

Verdrahtung von 120-V-Stromkreisen und Trennschaltern

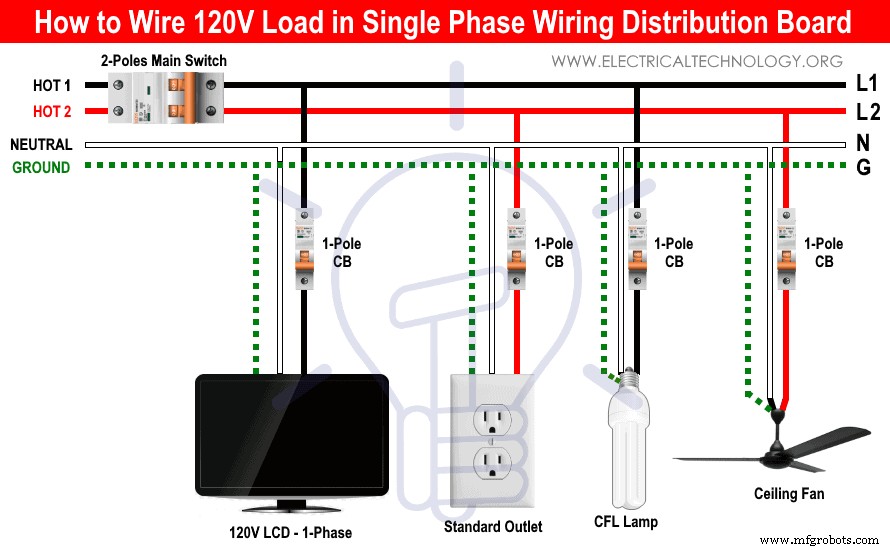

Das folgende Tutorial zeigt, wie man die Installation eines einphasigen 120-V-Unterbrecherkastens zu Hause verdrahtet.

Einphasige 120-V-Stromkreise werden im Allgemeinen in der Hausverkabelung für Beleuchtungsstromkreise und Steckdosen verwendet. Montieren und verbinden Sie dazu einfach einen einpoligen (15 A oder 20 A) Leistungsschalter mit Hilfe von Metallschienen, die die Leistungsschalter halten, an einer der heißen Sammelschienen (aus heiß 1 oder heiß 2).

Zum Beispiel ist ein einpoliger Leistungsschalter auf heiß 1 montiert. Der Ausgang des Leistungsschalters (Schwarz) ist mit dem Deckenventilator verbunden. Ebenso wird der Neutralleiter (weiß) auch mit dem Deckenventilator verbunden. Zum Schluss wird der blanke Leiter oder grüne Ader mit gelbem Streifen als Masse am Deckenventilator befestigt. Für den EIN/AUS-Betrieb des Deckenventilators sollte nur ein einpoliger Schalter angeschlossen werden und nur an heiße (stromführende) Drähte.

Verwenden Sie 12-Gauge-Kabel für 20 A, zweipolig, 120-V-Trennschalter. Denken Sie daran, dass eine 20-A-Steckdose an einem 20-A-Unterbrecher installiert werden kann. Mit anderen Worten, schließen Sie keine 20-A-Steckdose an einen 15-A-Leistungsschalter an. Für 16-A-Lastkreise wird ein 20-A-Leistungsschalter empfohlen, da die Größe des Leistungsschalters 125 % der Laststromkapazität betragen muss. Mit einfachen Worten, 80 % der Lastampere können an einen Leistungsschalter angeschlossen werden, d. h. ein 12-A-Lastkreis sollte an einen 15-A-MCB-Leistungsschalter angeschlossen werden.

Verdrahtung von 240-V-Stromkreisen und Leistungsschaltern

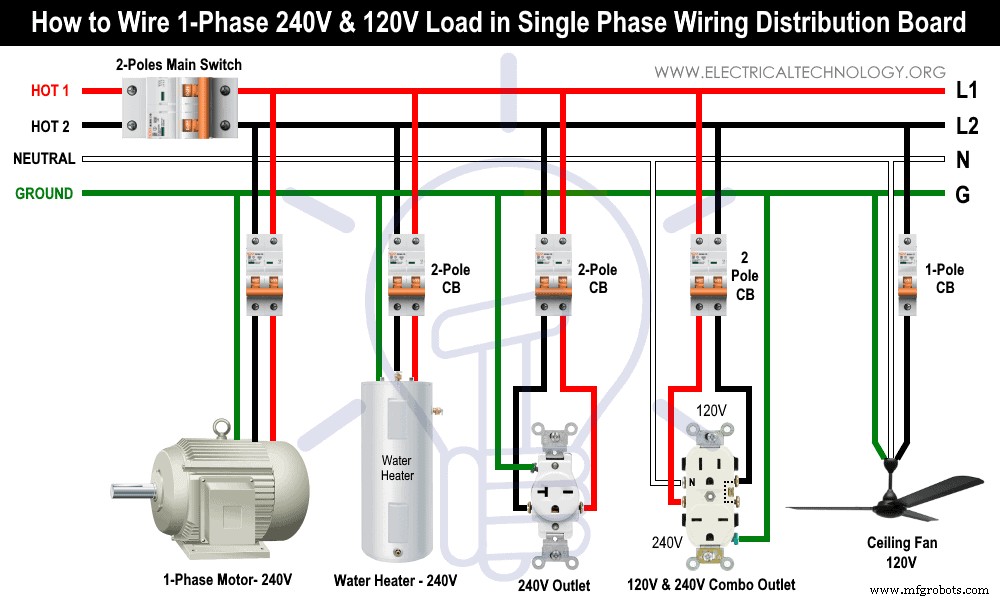

Das folgende Tutorial zeigt, wie Split-Phase- oder 240-V-Einphasen-Trennschalter in der Hausverteilung für Wohnanwendungen verdrahtet werden.

Split-Phase- oder 240-V-Einphasen-Stromkreise sind in der Regel dedizierte Stromkreise, d. h. sie sollten für einzelne Lastpunkte wie Trockner, Herd, Waschmaschine, Klimaanlage, Wasserpumpe und Motoren usw. angeschlossen werden .

Um einen einphasigen 240-V-Stromkreis zu installieren, montieren Sie einfach den zweipoligen 30-A-Leistungsschalter in den Metallschienen (für zwei heiße Sammelschienen vorgesehen), die die Schalter festhalten. Die beiden Ausgangsdrähte des Leistungsschalters sind direkt mit dem Lastpunkt verbunden. Zusätzlich wird der blanke Leiter als Erdleiter mit dem Lastpunkt verbunden.

Beachten Sie auch, dass der Neutralleiter in Split-Phase-240-V-Stromkreisen nicht angeschlossen werden muss (während einige der Geräte den Neutralleiter auch in 240-V-Stromkreisen benötigen, wenn Sie also nicht sicher sind, schlagen Sie in der Bedienungsanleitung des Geräts nach oder wenden Sie sich an den Hersteller.

Denken Sie daran, dass Sie für einpolige oder zweipolige 30-A-Unterbrecher nur 10-Gauge-Kabel verwenden. Verwenden Sie außerdem keinen 30-A-Trennschalter für 15-A-, 20-A- oder 40-A-Steckdosen und Lastpunkte. Die gleiche Regel gilt für zweipolige und 240-V-Leistungsschalter, d. h. verwenden Sie einen Leistungsschalter mit einer Stromstärke von 125 %, oder die Last sollte 80 % der Leistungsschaltergröße betragen. Beispielsweise sollte ein 30-A-Trennschalter (einpolig oder zweipolig) für 24-A-Lastpunkte angeschlossen werden.

Außerdem verstößt es gegen den Kodex, zwei separate einpolige Leistungsschalter für 208-V- oder 240-V-Stromkreise zu verwenden. Wenn Sie dennoch zwei SP-Leistungsschalter als zweipoligen 240-V-Stromkreis anschließen möchten, sollten die Schalter beider Leistungsschalter gebondet und miteinander verbunden werden, d. h. beide SP-Leistungsschalter sollten mit demselben gemeinsamen Schalter ein- und ausgeschaltet werden. Darüber hinaus sollte der Nennstrom in Ampere für beide einpoligen Leistungsschalter gleich sein. Schließlich sollten beide SP-Leistungsschalter an getrennte Sammelschienen angeschlossen werden, d. h. wenn sie auf derselben Sammelschiene (z. B. heiß 1) installiert sind, werden die angeschlossenen Steckdosen und Schalter mit dem falschen Spannungspegel versorgt.

Gut zu wissen:Sie benötigen alle vier Drähte für geerdete Stromkreise, d. h. zwei heiße Drähte plus Masse und Nullleiter für 125-250 1-phasig, 4-polig, 125-250 V, 1 -Phasensteckdosen wie L14-30R, L14-20R, 14-60R, 14-50R, 14-30R, 14-20R, 14-15R NEMA-Stecker und Steckdosen.

Kabelfarbencodes:

Denken Sie daran, dass wir die rote Farbe für den zweiten heißen Draht oder blau und rot für heiße Stromschienen nur zu Illustrationszwecken verwendet haben. Bitte befolgen Sie die National Electric Codes, d. h. die NEC-Kabelfarbcodes oder andere anwendbare Farbcodes, die sich auf die allgemeine Praxis oder einen bestimmten Bereich beziehen.

Wir haben in diesem Tutorial die NEC+-Farbcodes für allgemeine Verdrahtungen wie folgt verwendet.

• Schwarz =Heiß 1 oder Linie 1
• Rot =Heiß 2 oder Leitung 2
• Weiß =Neutralleiter
• Grün =Blanker Leiter als Erdungsdraht

Die empfohlenen Farben für heiße Drähte in 240-V-Systemen sind Schwarz und Rot oder beides als schwarze Farben. Wenn ein weißes Kabel in 240 V verwendet wurde, das Spannung führt, muss es mit einem schwarzen Streifen oder einem darum gewickelten Abgriff abgedeckt werden. Auf diese Weise kann es leicht als Hitzdraht identifiziert werden, der als Hitzdraht und nicht als Neutralleiter verwendet wird.

Verwenden Sie kein Grün, Grün mit gelben Streifen oder einen blanken Leiter für spannungsführende Drähte. Verwenden Sie ausschließlich Kupferdrähte anstelle von Aluminiumdrähten in der Hauptschaltkastenverkabelung, um den Widerstand und die Wärme zu reduzieren.

Sicherheitshinweise

• Trennen Sie die Stromquelle (und vergewissern Sie sich, dass sie wirklich ausgeschaltet ist), bevor Sie elektrische Geräte warten, reparieren oder installieren. Schalten Sie dazu den Hauptschalter im Hauptschaltkasten aus.
• Stellen Sie sich niemals auf nasse und Metallteile und berühren Sie sie nicht, während Sie Stromkreise reparieren oder installieren.
• Lesen Sie alle Vorsichtshinweise und Anweisungen sorgfältig durch und befolgen Sie sie strikt, während Sie dieses Tutorial oder andere praktische Arbeiten im Zusammenhang mit elektrischen Arbeiten durchführen.
• Verwenden Sie immer Kabel und Drähte der richtigen Größe, Steckdosen und Schalter in der richtigen Größe und Schutzschalter in der richtigen Größe. Sie können auch den Draht- und Kabelgrößenrechner verwenden, um die richtige Drahtstärke zu finden.
• Versuchen Sie niemals, ohne angemessene Anleitung und Sorgfalt mit Elektrizität zu spielen (da dies gefährlich und tödlich sein kann). Führen Sie die Installations- und Reparaturarbeiten in Anwesenheit von erfahrenen Personen durch, die über umfassende Kenntnisse und bewährte Verfahren verfügen und mit Elektrizität umgehen können.
• Eigene Elektroarbeiten durchzuführen ist gefährlich und in manchen Fällen illegal. Wenden Sie sich an den zugelassenen Elektriker oder den Stromversorgungsanbieter, bevor Sie Änderungen/Modifikationen an elektrischen Kabelverbindungen vornehmen.
• Der Autor haftet nicht für Verluste, Verletzungen oder Schäden aus der Anzeige oder Verwendung dieser Informationen oder wenn Sie eine Schaltung im falschen Format ausprobieren. Also bitte! Seien Sie vorsichtig, denn es geht um Strom und Strom ist zu gefährlich.
