So exportieren Sie 3D in E3.panel

In diesem Artikel erfahren Sie, wie Sie 3D-Elemente aus Ihren Projekten exportieren. Der Export kann in verschiedenen Formaten und Farben für in E3.series-Blätter eingefügte Geräte erfolgen und verbessert die Darstellung und Dokumentation Ihres Projekts. Sehen Sie sich den vollständigen Videoartikel an und optimieren Sie Ihre Prozesse!

E3.panel-Anzeigeoptionen

Zunächst wird ein Projekt, das einen Schaltschrank enthält, mit den Modulfunktionen E3.panel geöffnet. Das Blatt ist ausgewählt und es ist möglich, verschiedene Anzeigeoptionen für die Geräte zu aktivieren, wie zum Beispiel:

E3.panel-Funktionen

• "Anzeigemodus umschalten"
• "Grafik aus 2D in 3D"
• "STEP-Modelle in 3D anzeigen"

Diese Optionen sind in der Option "Panel" verfügbar, mit der rechten Maustaste auf die obere Oberfläche von E3.series klicken.

So aktivieren Sie die Panel-Optionen

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!

Klicken Sie auf das Banner unten

So exportieren Sie das Projekt

Anschließend wird das Projektblatt unter "Datei" - "Exportieren" exportiert und die Option "PDF" ausgewählt.

E3.series-Exportfenster

Ein neues Fenster öffnet sich und für die verschiedenen Einstellungsfelder werden die Optionen für "Aktuelles Blatt", "Auto Color", "Acrobat 12" und "Export 3D" ausgewählt.

Vollständiges Video ansehen

Abonnieren Sie hier unseren Youtube-Kanal für weitere technische Videos.

In 3D exportieren

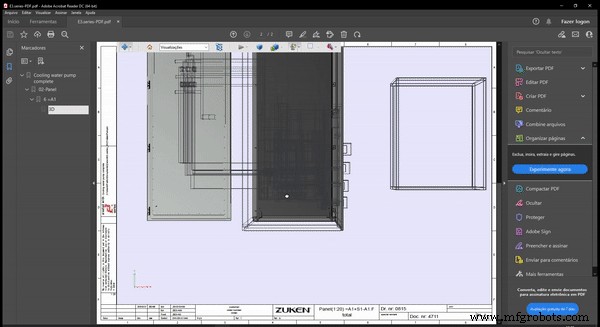

Sobald der Vorgang abgeschlossen ist, können Sie die Datei mit den 3D-Elementen öffnen, die mit einer kompatiblen Software exportiert wurden. In diesem Fall verwenden wir "Adobe Acrobat Reader 12".

Projekt exportiert mit 3D-Elementen

Dadurch wird das Design bei komplexen Elementen besser dokumentiert und hilft bei der Visualisierung.
