Wie verdrahte ich eine einphasige 230-V-Verbrauchereinheit mit RCD? IEC, UK &EU

Verdrahtung einer 1-Φ, 230-V-Verbrauchereinheit und Verteilertafel mit und ohne RCD:IEC, EU und Großbritannien

Was ist eine Verbrauchereinheit?

Eine Verbrauchereinheit (CU) auch bekannt als Panel-Box , Unterbrecherbox oder Sicherungskasten ist eine Art Verteiler (auch bekannt als Schalttafel , Schutzblech , Tafel oder Hauptschalterbox oder Hauptbedienfeld ), das zur Verteilung und Einspeisung der elektrischen Energie in die Teilstromkreise und letzten Teilstromkreise insbesondere in Wohn- und Haushaltsanwendungen verwendet wird.

In Großbritannien und der EU wird die Verbrauchereinheit verwendet, um die Lastpunkte über ein ordnungsgemäß geschütztes System mit einer einphasigen 230-V-Wechselstromversorgung zu versorgen. Die CU enthält mehrere Schutzvorrichtungen wie Trennschalter, Leistungsschalter und Sicherungen, um die elektrische Energie sicher durch Kabel und Drähte zu den Lastpunkten wie elektrischen Warmwasserbereitern, Klimaanlagen, Elektromotoren und Beleuchtungskreisen usw. zu transportieren.

Die folgenden verschiedenen Arten von Verteilungs- und Verbrauchereinheiten werden für die einphasige Versorgung in Wohnanwendungen verwendet.

• Hauptverteiler: Es handelt sich um den Schaltschrank des Hauptleistungsschalters, der über einen Energiezähler und einen Trennschalter mit der eingehenden Stromversorgung von der Sekundärseite des Transformators verbunden ist.
• Unterverteiler: Es ist eine Art untergeordneter Verteiler, der elektrische Energie innerhalb eines ausgewählten Bereichs in einem Gebäude verteilt, wie z. B. ein bestimmtes Mehl in einem mehrstöckigen Gebäude.
• Endgültiger Verteiler: Es ist eine Art Verteilertafel, die verwendet wird, um die End- und Sub-Endstromkreise wie die Schalttafel in einem Raum für die Beleuchtung und die Steuerung des Deckenventilators usw. mit Strom zu versorgen.

Verwandter Beitrag:

• Wie verkabelt man eine 1-phasige Verbrauchereinheit mit geteilter Last? – RCD+RCBO
• Wie verkabelt man eine 230-V-Verbrauchereinheit mit zweigeteilter Last? – RCD+MCB

In diesem Tutorial zeigen wir, wie man eine einphasige Verbrauchereinheit für 230 V mit und ohne RCDs gemäß IEC verdrahtet. Wir werden die IEC-Verkabelungsfarbcodes verwenden, die auch für die EU, das Vereinigte Königreich und andere Länder gelten. Zur genauen Erklärung werden auch die Kabelfarbcodes des alten Vereinigten Königreichs (vor 2004) verwendet, die in einigen Ländern wie Indien, Pak, Vereinigte Arabische Emirate, KSA usw. immer noch gelten.

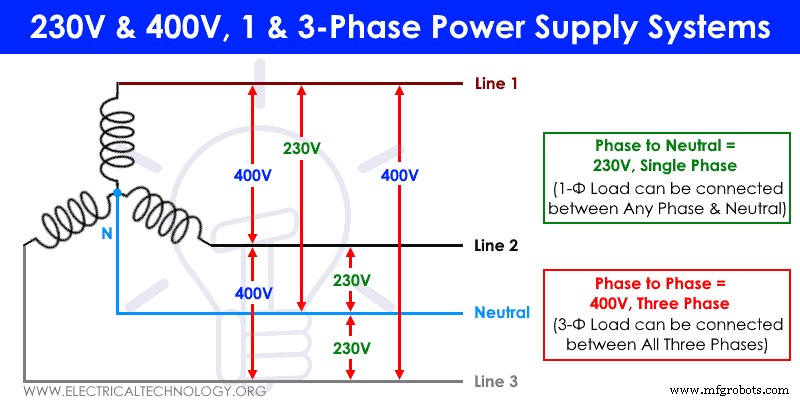

Da die meisten Länder das gleiche Spannungssystem für die Verteilung sowohl für einphasige als auch für dreiphasige Versorgungssysteme verwenden, wie in der folgenden Abb. Denken Sie daran, dass das Spannungssystem in den USA und Kanada ganz anders ist als in Großbritannien und der EU. Die einphasige Versorgung in Großbritannien und der EU beträgt 230 V (Phase zu Neutral), während die einphasige Versorgung in den USA 120 V, 208 V, 240 V (geteilte Phase), 277 V und 480 V beträgt. Andererseits beträgt die dreiphasige Versorgungsspannung in Großbritannien und der EU 400 V (zwischen allen drei Leitungen oder Leitung zu Leitung), während die dreiphasige Spannung in den USA 480 V, 208 V, 240 V und 480 V beträgt.

Es gibt mehrere Möglichkeiten der Verkabelung und Installation von Verbrauchereinheiten, um Stromkreise zu schützen, z. B. MCB + CB, MCB + RCD + CB, MCB + RCBO + RCD + CB, Einzelkreis, Dual und geteilte Schaltung, geteilte Phasenschaltungen usw. Wir werden sie in den kommenden Posts besprechen.

Wenn beispielsweise ein RCD in einer Verbrauchereinheit eines MCB + RCD ausfällt, funktionieren die restlichen Stromkreise, die durch andere RCDs und CBs geschützt sind, einwandfrei.

Andererseits besteht eine andere mögliche (aber kostspieligere als RCD+MCB) Lösung darin, jeden Stromkreis durch RCD+RCBO gemäß 17. Ausgabe zu schützen. Wenn in diesem Szenario ein einzelner RCBO auslöst, wird nur der zugehörige Stromkreis ausgeschaltet und die restlichen Stromkreise funktionieren ordnungsgemäß. Darüber hinaus kennen Sie vielleicht den Unterschied zwischen MCB-, MCCB-, ELCB- und RCB-, RCD- oder RCCB/RCBO-Leistungsschaltern, um die Funktionen von RCD-Leistungsschaltern besser zu verstehen.

Erforderliche Komponenten:

• Consumer Unit oder Distribution Board
• Zweipoliger Hauptschalter MCB.
• Zweipoliger RCD (Residual Current Device).
• 7 Anzahl einpoliger MCBs
• Kabel &Drähte.

Verwandter Beitrag:

• Verdrahtung des Verteilers mit RCD
• Verdrahtung des Verteilers ohne RCD

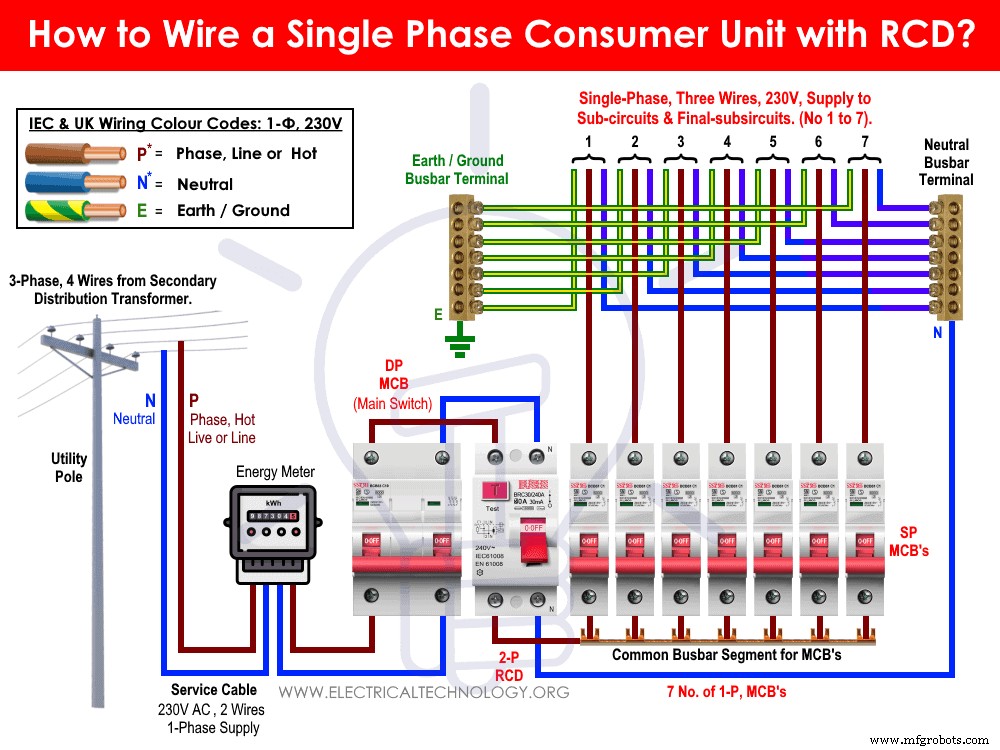

Wie verdrahte ich eine einphasige Verbrauchereinheit mit RCD?

Gemäß den Verdrahtungsvorschriften der IET (Institution of Engineering and Technology):17. Ausgabe (BS 7671:2008 – 1:2011) muss ein RCD-Schutz in der Verbrauchereinheit bereitgestellt werden, außer Rauch- und Einbruchmeldeanlage.

In beiden Fällen (MCB und RCBO) enthielten fast alle Verbrauchereinheiten bis zu 100 Ampere (einschließlich der grundlegenden 63A CU) und Verteilertafeln bis zu 200 Ampere die MCBs und RCDs montiert auf DIN-Schiene im Schaltschrank.

In einem einphasigen 230-V-Wechselstromversorgungssystem ist die Hauptstromversorgung von der Sekundärseite des Verteilungstransformators (Primär Stern oder Y und Sekundär als Dreieck, wo die Spannung zwischen einer beliebigen Leitung und Neutralleiter ist 230 V, 1-Φ) wird an den Energiezähler angeschlossen. Möglicherweise befindet sich zwischen dem Strommast und dem Energiezähler (kWh-Zähler) eine Hauptsicherung, um die Stromversorgung während der Fehlerbehebung / Installation eines kWh-Energiezählers zu isolieren.

Die beiden Drähte des Energiezählers treten in die Verbrauchereinheit ein und verbinden sich mit dem zweipoligen MCB als Hauptschalter. Die zwei Ausgangsdrähte vom Hauptschalter treten in den zweipoligen RCD ein. Denken Sie daran, dass im Falle eines RCD-Schutzschalters eine ordnungsgemäße Verdrahtung erforderlich ist.

Mit anderen Worten, der Hauptschalter (als MCB) funktioniert ordnungsgemäß, unabhängig davon, ob die beiden Drähte (als Phase und Neutralleiter) mit den Anschlüssen auf der unteren oder oberen Seite verbunden sind. Bei einem Fehlerstromschutzschalter (RCD) ist dies jedoch nicht der Fall. Der Ausgang des MCB muss mit den Eingangsklemmen des RCD verbunden werden. Außerdem sollte der Neutralleiter (sowohl Eingang als auch Ausgang) an die auf dem RCD-Typenschild angegebene „N“-Klemme angeschlossen werden.

Nun ist die Phase (auch bekannt als Hot, Line oder Live) vom RCD über ein gemeinsames Sammelschienensegment mit allen sieben Nummern der einpoligen Leistungsschalter (MCBs) verbunden . Der Neutralleiter des RCD ist mit der Neutralleiter-Sammelschienenklemme verbunden.

Zu guter Letzt werden die Lastpunkte, also Beleuchtung und Steckdosen etc., über drei Leiter verbunden (Phase „P“, Nullleiter „N“ und Erde „E“ bzw. „PE“ als beschützende Erde). Der Erdungsschienenanschluss ist mit dem Haupterdungssystem verbunden (über Erdungsleiter –> Erdstab –> und schließlich im Boden vergrabene Erdungsplatte.

Hinweis:Wir haben „Braun“ für die Phase, „Blau“ für den Neutralleiter und „Grün oder Grün mit gelbem Streifen“ für die Erdungskabel gemäß der IEC-, UK- und EU-Kabelfarbe verwendet Codes. Sie können gegebenenfalls die lokalen und gebietsspezifischen Farbcodes verwenden.

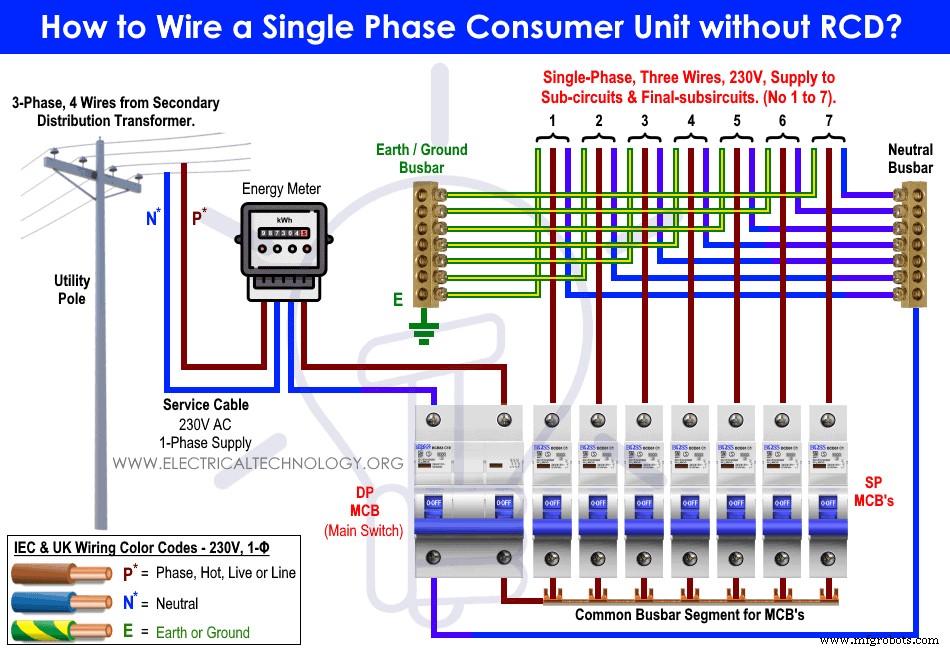

Wie verdrahte ich eine einphasige Verbrauchereinheit ohne RCD?

Gemäß den Verdrahtungsvorschriften vor der 17. Ausgabe wurde der RCD-Schutz in Verbrauchereinheiten nur für einige der Steckdosen angeboten. Der Rest der Stromkreise war ohne RCD-Schutz. Darüber hinaus gab es vor 1990 kein Konzept für geteilte Sammelschienen und RCD. In einigen der alten Gebiete finden Sie diese Art von Verbrauchereinheiten möglicherweise immer noch ohne RCD-Schutz wie folgt.

Dies ist das gleiche Verdrahtungs-Tutorial wie oben erwähnt, außer dass in der CU kein RCD verwendet wird. Mit anderen Worten, die Hauptstromversorgung ist über den Hauptschalter mit den SP-Leistungsschaltern verbunden und die restlichen Lastkreise und Steckdosen sind über Phasen-, Neutral- und Erdungskabel verbunden.

P.S.:Wie bereits erwähnt, ist RCD-Schutz in der Verbrauchereinheit gemäß IEC und 17. Ausgabe ein Muss.

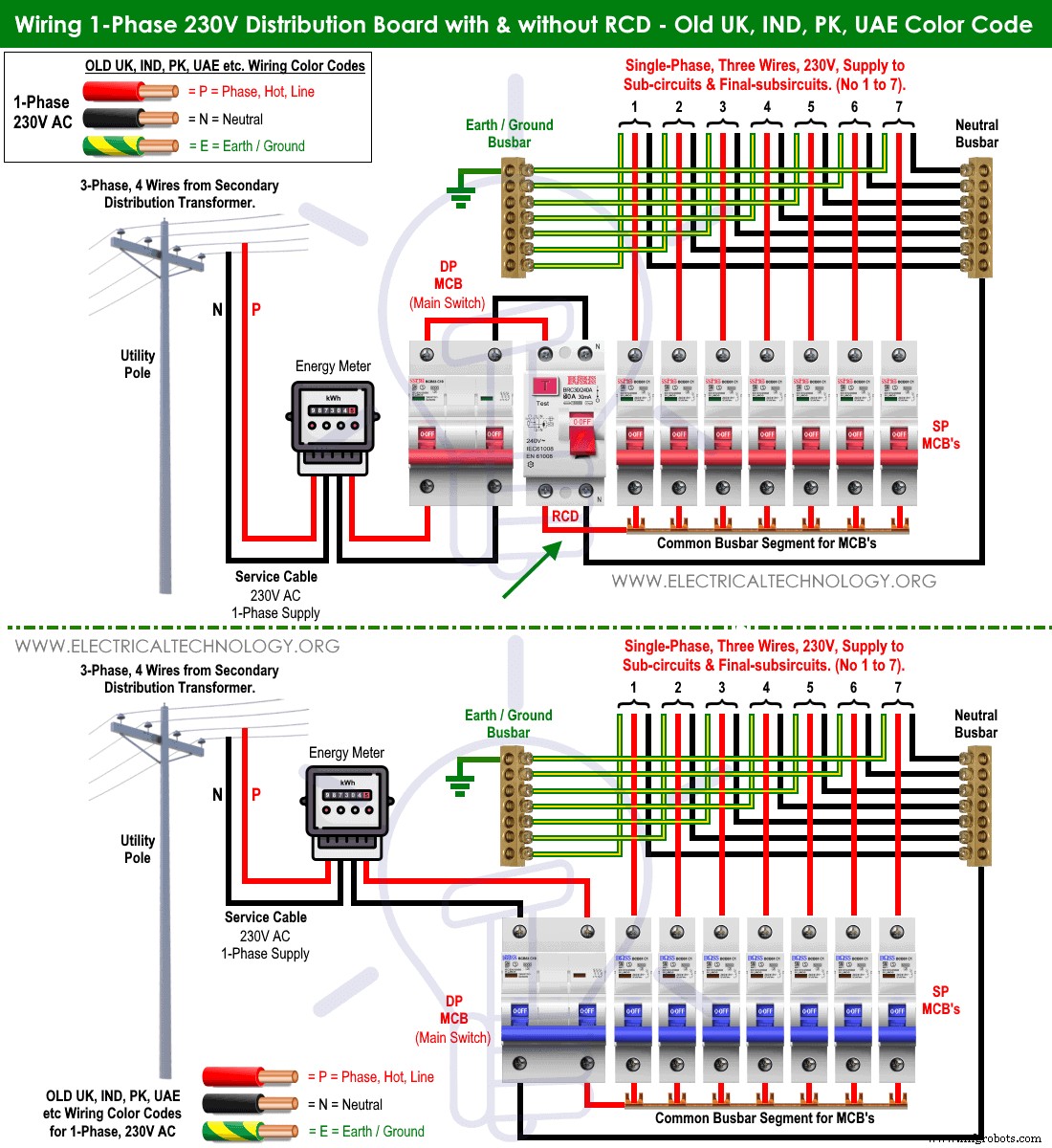

Verkabelung von Verbrauchereinheiten mit und ohne RCD – alte britische Kabelfarbcodes

Die folgende Abbildung zeigt die grundlegende Verdrahtungsinstallation der Verbrauchereinheit mit und ohne RCD-Schutz für eine einphasige 230-V-Wechselstromversorgung gemäß den alten britischen (vor 2004) Verdrahtungsfarbcodes. Da diese Kabelfarbcodes in vielen Ländern wie Indien, Pakistan, den Vereinigten Arabischen Emiraten, dem Königreich Saudi-Arabien, Katar, Kuwait und anderen arabischen Ländern immer noch gelten, können sie diesen Kabelfarbcodes folgen. Zum Beispiel „Rot“ für Phase, „Schwarz“ für Neutralleiter und „Grün“ für Erdleiter.

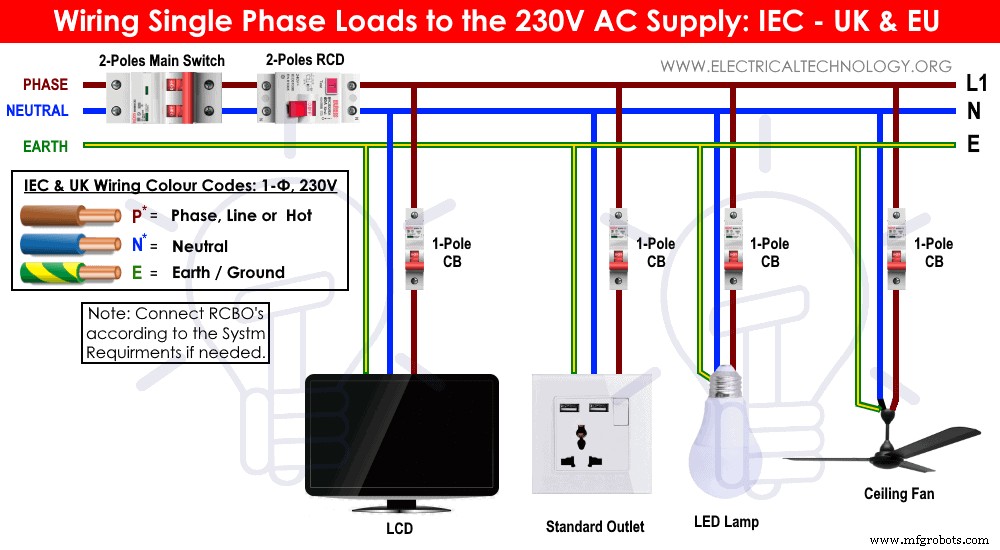

Verdrahtung von Lastkreisen in einer 230-V-Einphasen-Verbrauchereinheit

Die folgende Abbildung zeigt, wie einphasige Lastpunkte wie LCD-Fernseher, LED-Lampe, Deckenventilator und Standardsteckdose usw. in einem einphasigen 230-V-Verbraucher und Verteiler angeschlossen werden . Wie gezeigt, sollten alle Lastpunkte direkt an die 230-V-Wechselstromversorgung über Phasen-, Neutral- und Erd-/Massekabel angeschlossen werden.

Wie in der Abbildung unten gezeigt, sind alle Lastkreise durch Haupt-MCB –> RCD –> und CB-Leistungsschalter geschützt. Sie können zusätzliche RCBOs und RCDs gemäß Code und Anforderung anschließen und installieren.

IEC-Verkabelungsfarbcodes – 1-Φ, 230 V und 3-Φ, 400 V:UK und EU

Beachten Sie, dass wir die Farbcodes der IEC-Verkabelung nur zu Illustrationszwecken verwendet haben. Falls nicht zutreffend, befolgen Sie bitte die lokalen Gebietscodes oder allgemein praktizierten Farbcodes für bestimmte Regionen.

In den obigen Tutorials haben wir die IEC-Verkabelungsfarbcodes (anwendbar für die EU, das Vereinigte Königreich und andere Länder) wie folgt verwendet.

IEC-Verkabelungsfarbcodes für 230-V-, 1-phasiges, 2-Leiter-System

• Braun =Phasen- oder Leitungsdraht
• Blau =Neutralleiter
• Grün oder Grün mit Gelb Stripe =  Masse- oder Erdleiter als Schutzerde (PE).

IEC-Verkabelungsfarbcodes für 400-V-3-Phasen-4-Leiter-System

• Braun =Phase 1 oder Leitung 1
• Schwarz =Phase 2 oder Linie 2
• Grau =Phase 3 oder Linie 3
• Blau =Neutralleiter
• Grün oder Grün mit Gelb Stripe =  Masse- oder Erdleiter als Schutzerde (PE).

Sicherheitshinweise

• Trennen Sie die Stromversorgung (und vergewissern Sie sich, dass sie wirklich ausgeschaltet ist), bevor Sie elektrische Geräte warten, reparieren oder installieren. Schalten Sie dazu den Hauptschalter im Hauptverbraucher oder Verteiler aus.
• Stellen Sie sich während der Reparatur oder Installation niemals auf nasse und metallische Teile und berühren Sie sie nicht.
• Lesen Sie alle Vorsichtshinweise und Anweisungen sorgfältig durch und befolgen Sie sie strikt, während Sie dieses Tutorial oder andere praktische Arbeiten im Zusammenhang mit elektrischen Arbeiten durchführen.
• Verwenden Sie immer Kabel und Drähte der richtigen Größe, Steckdosen und Schalter in der richtigen Größe sowie Trennschalter in der richtigen Größe. Sie können auch den Draht- und Kabelgrößenrechner verwenden, um die richtige Stärke zu finden.
• Versuchen Sie niemals, ohne angemessene Anleitung und Sorgfalt mit Strom zu spielen (da dies gefährlich und tödlich sein kann). Führen Sie die Installations- und Reparaturarbeiten in Anwesenheit von erfahrenen Personen durch, die über umfassende Kenntnisse und bewährte Verfahren verfügen und mit Elektrizität umgehen können.
• Eigene Elektroarbeiten durchzuführen ist gefährlich und in manchen Fällen illegal. Wenden Sie sich an den zugelassenen Elektriker oder den Stromversorgungsanbieter, bevor Sie Änderungen/Modifikationen an elektrischen Kabelverbindungen vornehmen.
• Der Verteiler sollte nicht 2,2 Meter über dem Boden installiert werden, muss vor Korrosion geschützt und von Wasserbereichen ferngehalten werden. Alle Drähte sollten in der Schalttafel abgedeckt sein (d. h. sie sollten nicht außerhalb der Schalttafel hängen). Schließlich muss in der Nähe des Verteilers ein Sicherheitsschild angebracht werden.
• Der Autor haftet nicht für Verluste, Verletzungen oder Schäden aus der Anzeige oder Verwendung dieser Informationen oder wenn Sie eine Schaltung im falschen Format ausprobieren. Also bitte! Seien Sie vorsichtig, denn es geht um Strom und Strom ist zu gefährlich.
