Wie verbindet man Lampen in Reihe?

In diesem Basis-Tutorial zur Elektroinstallation zeigen wir, wie man Beleuchtungspunkte in Reihe verdrahtet. Obwohl Reihenschaltung für Hausinstallationen (Ventilatoren, Schalter, Glühlampen) nicht bevorzugt wird – Parallel- oder Serienparallelschaltung ist Standard –, gibt es Fälle, wo Reihenschaltung aufgrund von Systemanforderungen nötig ist. Ein häufiges Beispiel für Reihenschaltung sind Weihnachtslichtketten, bei denen LEDs und kleine Glühlampen meist in Reihe geschaltet sind.

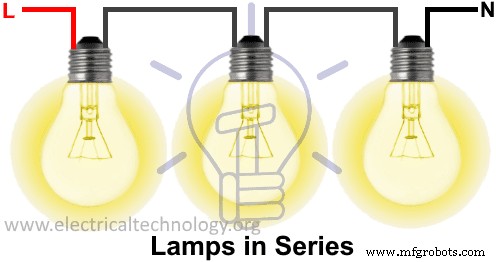

In der obigen Abbildung sind alle drei Lichtpunkte in Reihe geschaltet. Jede Lampe ist mit der nächsten verbunden: Die Phase (L, auch Außenleiter) geht zur ersten Lampe, die weiteren Lampen sind über den Mitteldraht verbunden, und der letzte Draht ist der Neutralleiter (N), der an die Versorgungsspannung geht.

Analog zum Reihenschaltkreis ist der fließende Strom in all diesen Glühlampen gleich, die Spannungen jedoch an jedem Punkt unterschiedlich – im Gegensatz zum Parallelschaltkreis, wo die Spannungen gleich, die Ströme unterschiedlich sind.

Ein Hauptnachteil der Reihenschaltung: Hinzufügen oder Entfernen einer Lampe beeinflusst den Gesamtstromkreis – die anderen Lampen werden dunkler, andere Geräte erhalten nicht die erforderliche Betriebsspannung, da die Spannung in der Reihenschaltung an jedem Punkt unterschiedlich ist, der Strom aber gleich.

Beliebig viele Beleuchtungspunkte oder Lasten können (laut Lastberechnung) durch Verlängern der L- und N-Leiter hinzugefügt werden, aber sie leuchten nicht mit Nennleistung. Kurz: Mehr Glühlampen in Reihenschaltung dimmen die übrigen Lichtpunkte.

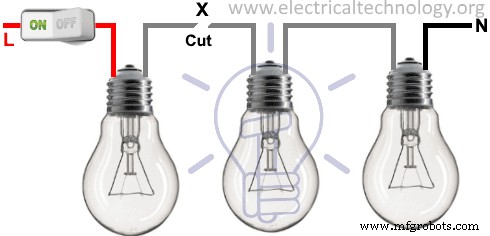

Ein weiterer gravierender Mangel: Da alle Lampen zwischen Phase L und Neutralleiter N entsprechend geschaltet sind, funktioniert der Rest des Stromkreises nicht mehr, wenn eine Lampe defekt wird – der Stromkreis ist offen, wie in der Abbildung unten gezeigt. Hier ist der Phasendraht zur Lampe 3 unterbrochen, diese ist aus, aber der Rest des Stromkreises funktioniert angeblich noch – das ist ein Widerspruch im Originaltext; korrekt: bei Reihenschaltung fallen alle Lampen aus.

Nachteile der Reihenschaltung:

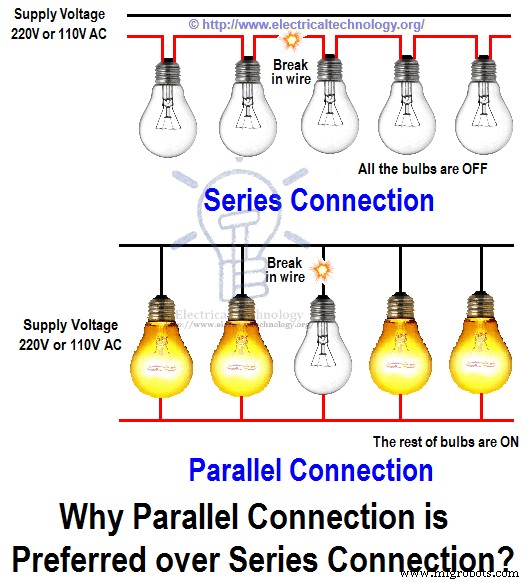

• Kabelbruch, Ausfall oder Entfernen einer einzelnen Lampe unterbricht den Stromkreis und lässt alle anderen ausfallen, da nur ein einziger Strompfad existiert.
• Werden mehr Lampen in Reihenschaltung hinzugefügt, werden alle dunkler. Die Spannung teilt sich in Reihenschaltung auf. Mehr Lasten erhöhen den Gesamtspannungsabfall – schlecht für den Geräteschutz.
• Reihenschaltung ist „ALLES oder NICHTS“: Alle Geräte funktionieren gleichzeitig oder alle fallen aus, wenn ein einziges Gerät in der Reihenschaltung defekt ist.

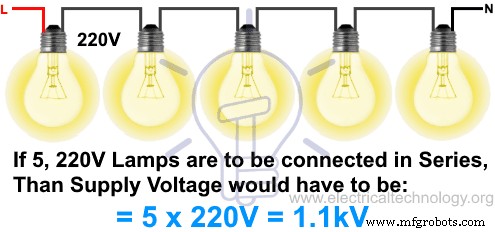

• Hohe Versorgungsspannung nötig, um mehr Last hinzuzufügen (Glühlampen, Heizungen, Klimaanlagen). Beispiel: Fünf 220-V-Lampen in Reihe erfordern 5 × 220 V = 1,1 kV.
• Der Gesamtwiderstand der Reihenschaltung steigt (Strom sinkt), wenn mehr Last hinzugefügt wird.
• Für zukünftige Erweiterungen sollten nur Geräte mit gleicher Stromaufnahme in den bestehenden Reihenschaltkreis eingefügt werden, da der Strom an jedem Punkt gleich ist. Da elektrische Geräte (Lampen, Ventilator, Heizung, Klimaanlage) unterschiedliche Stromaufnahmen haben, können sie nicht für einen reibungslosen Betrieb in Reihenschaltung verbunden werden.

Vorteile:

• Weniger Kabelmaterial wird in Reihenschaltung benötigt.
• Man schützt den Stromkreis, indem man Sicherungen & Leitungsschutzschalter in Reihe mit anderen Geräten schaltet.
• Reihenschaltungen überhitzen nicht so leicht aufgrund des hohen Widerstands bei zusätzlicher Last.
• Batterielebensdauer in Reihenschaltung ist länger als in Parallelschaltung.
• Es ist die einfachste Methode der Elektroinstallation; Fehler lassen sich leichter erkennen und beheben als bei Parallel- oder Serienparallelschaltung.

Wissenswert:

• Schalter und Sicherungen müssen über den Phasenleiter (Außenleiter) geschaltet werden.
• Elektrische Geräte wie Ventilatoren, Steckdosen, Glühlampen etc. parallel zu schalten ist der bevorzugte Weg gegenüber Reihenschaltung.
• Parallel- oder Serienparallelschaltung ist zuverlässiger als Reihenschaltung.

Warnung:

• Strom ist unser Feind – geben Sie ihm die Chance, Sie zu töten, wird er sie nie verpassen. Lesen Sie alle Vorsichtsmaßnahmen und Anweisungen, bevor Sie dieses Tutorial praktisch umsetzen.
• Trennen Sie die Stromquelle vor Wartung, Reparatur oder Installation elektrischer Geräte.
• Arbeiten Sie nie ohne fachkundige Anleitung und Vorsicht an elektrischen Anlagen.
• Arbeiten Sie nur in Anwesenheit von Personen mit gutem Wissen und praktischer Erfahrung im Umgang mit Strom.
• Lesen Sie alle Anweisungen und Warnungen und befolgen Sie diese strikt.
• Eigenständige Elektroarbeiten sind gefährlich und in manchen Gebieten illegal. Kontaktieren Sie vor Änderungen an der Elektroinstallation einen zugelassenen Elektriker oder den Netzbetreiber.
• Der Autor haftet nicht für Verluste, Verletzungen oder Schäden durch die Nutzung dieser Informationen oder fehlerhafte Schaltungen. Seien Sie vorsichtig – es geht um Strom, und Strom ist zu gefährlich.
