Oberflächenmontierte elektronische Komponenten und ihre Typen

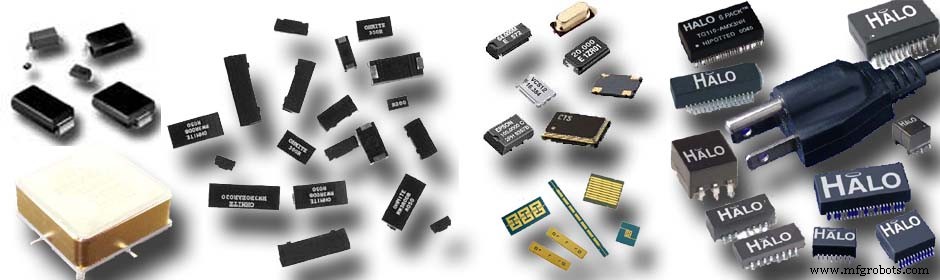

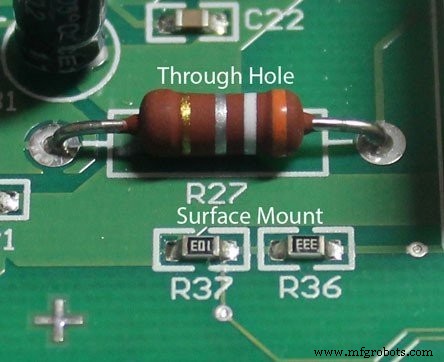

Die Oberflächenmontagetechnologie (SMT) ist den Komponenten ziemlich ähnlich für Through-Hole Technology in Bezug auf die Funktion; Sie sind jedoch in Bezug auf die elektrische Leistung vergleichsweise besser. Die in der Elektronik verwendeten Komponenten sind nicht immer für SMT verfügbar, dies kann jedoch durch die Verwendung von Mix-and-Match-Oberflächenmontage gelöst werden.

Verfügbarkeit von SMCs:

Die Verwendung von Komponenten, Leitungskonfigurationen und Gehäusetypen zur Bildung eines Produkts ist nicht gerade einfach; Gerade in der SMT ist der Einsatz von Bauteilen aufgrund der unterschiedlichen Anforderungen komplex. Zum Beispiel sollten sie hohen Temperaturen standhalten, sie sollten richtig platziert und gelötet werden, damit das Produkt den Anforderungen entspricht. Es gibt viele Standards für verschiedene Komponenten, die aussortiert werden müssen, während einige möglicherweise überhaupt keine haben. Einige sind mit dem Rabatt erhältlich, während andere von bester Qualität sind. Das SMT-Gebiet entwickelt und verändert sich ständig, um die verschiedenen Probleme zu lösen, die sich aus der Standardisierung von Komponenten ergeben, sowie wirtschaftliche und technische Probleme.

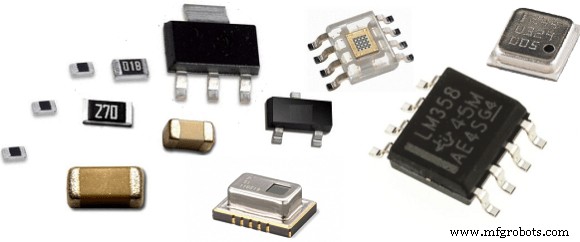

Es gibt zwei Grundtypen, aktive und passive elektronische Komponenten für die Oberflächenmontage.

Passive oberflächenmontierte elektronische Komponenten (SMCs):

Komponenten, die der Schaltung oder dem Gerät keine zusätzliche Leistungsverstärkung verleihen, werden als passive Komponenten bezeichnet. Ihre Verwendung ist in SMT etwas einfacher. Ihre Formen sind normalerweise entweder rechteckig oder zylindrisch. Passive oberflächenmontierte Widerstände und Kondensatoren sind auch in verschiedenen Gehäusegrößen erhältlich, sodass sie in allen Arten von Anwendungen eingesetzt werden können.

1:Diskrete Widerstände zur Oberflächenmontage: Es gibt zwei Haupttypen, Dickfilm und Dünnfilm.

• Dicke oberflächenmontierbare Widerstände werden durch Sieben eines Widerstandsfilms auf einer flachen Aluminiumoxidoberfläche hergestellt. Der Widerstandswert wird dann erhalten, indem die Varianz zwischen der Zusammensetzung der Widerstandspaste vor dem Screening und nach dem Screening zusammen mit dem Lasertrimmen des Films überprüft wird.

• Dünnschichtwiderstände sind mit dem Widerstandselement auf einer Keramikbasis mit einer Schutzbeschichtung darauf aufgebaut. Es hat auch gelötete Anschlüsse an seinen Seiten, die eine Haftschicht auf dem Keramiksubstrat und eine Nickelunterbeschichtung gefolgt von einer Lötbeschichtung aufweisen. Die Nickelunterbeschichtung trägt dazu bei, die Lötbarkeit der Anschlüsse zu erhalten.

Widerstände gibt es in verschiedenen Wattwerten wie 1/16, 1/10, 1/8 und 1/4 in 1-100 Megaohm Widerstand für unterschiedliche Größen (0402, 0603, 0805, 1206 und 1210 etc.) und Toleranzen .

2:Oberflächenmontierte Widerstandsnetzwerke: Auch bekannt als R-Packs, werden diese üblicherweise als Ersatz für eine Reihe diskreter Widerstände verwendet, d. h. eine Kombination aus mehreren Widerständen. Die Körpermaße können variieren. Im Allgemeinen sind sie in 16-20 Pins erhältlich.

3:Oberflächenmontierte Keramikkondensatoren: Ein Keramikkondensator ist ein Festwertkondensator, bei dem das Keramikmaterial als Dielektrikum wirkt. Sie sind ideal für Hochfrequenzanwendungen und werden auch in Entkopplungsanwendungen eingesetzt. Sie sind sehr zuverlässig und wurden in Automobil-, Militär- und Luft- und Raumfahrtanwendungen eingesetzt.

4:Oberflächenmontierte Tantalkondensatoren: Als Dielektrikum kann hier Keramik oder Tantal verwendet werden. Sie bieten eine höhere Effizienz und Zuverlässigkeit. Die plastisch geformten Tantal-Kondensatoren haben Anschlussdrähte anstelle von Anschlüssen, erfordern kein Löten und es gibt keine Platzierungsprobleme. Ihre Kapazität variiert von 0,1 bis 100 µF und von 4 bis 50 V. Sie können auch kundenspezifisch hergestellt werden.

5:Passive SMT-Röhrenkomponenten: Metal Electrode Leadless Face (MELFs) ist eine Art zylindrisch geformtes Gerät. Es wird für Widerstände, Kondensatoren und Dioden verwendet. Seine Metallenden werden zum Löten verwendet. Sie sind weniger teuer und sind farbcodiert, um unterschiedliche Werte anzuzeigen. Die Dioden sind als MLL 41 und MLL 34 bekannt. Die Widerstände werden als 0805, 1206, 1406 und 2309 unterschieden.

Aktive oberflächenmontierte elektronische Komponenten:

Es gibt zwei Hauptkategorien aktiver oberflächenmontierter elektronischer Komponenten:

• Leadless Ceramic Chip Carriers: Diese Chipträger haben keine Anschlüsse, sondern vergoldete Anschlüsse, die den Betrieb bei höheren Frequenzen unterstützen. Sie werden anhand der Steigung des Pakets unterschieden. Üblich sind 50 mil, 40 mil, 25 mil usw.
• Keramik-bedrahtete Chipträger: Diese sind sowohl in vorverdrahteten als auch in nachverdrahteten Formaten erhältlich. An den vorverdrahteten Chipträgern befestigt der Hersteller Kupferlegierungs- oder Kovar-Anschlüsse, während die nachverdrahteten Chipträger Anschlüsse aufweisen, die vom Kunden an den Kastellationen der anschlussfreien keramischen Chipträger angebracht werden.

1:Aktive SMT-Komponenten (SMD-Gehäuse aus Kunststoff): Keramikgehäuse sind in der Regel teuer, daher werden meistens Kunststoff-SMD-Gehäuse für Anwendungen (außer Militär) verwendet. Die Kunststoffverpackungen haben auch weniger Chancen, Komplikationen wie Risse zwischen Verpackung und Substrat zu zeigen.

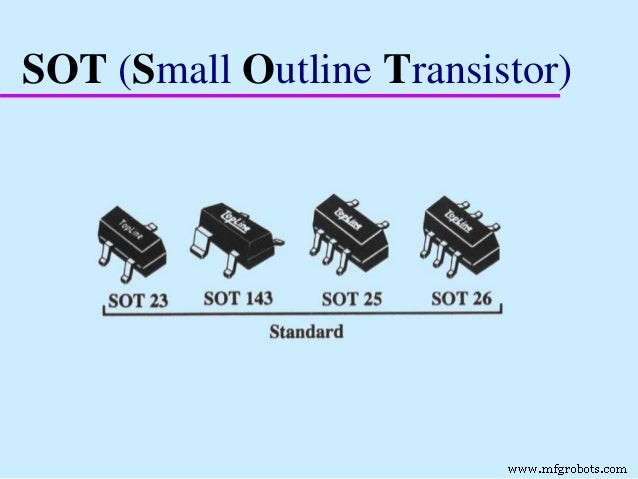

2:SOT (Small Outline Transistors):

SOTs sind drei- oder vieradrige Geräte. Die drei Lead-SOTs werden als SOT 23 (EIA TO 236) und SOT 89 (EIA TO 243) unterschieden, während die vier Lead-Geräte als SOT 143 (EIA TO 253) bekannt sind. Es werden im Allgemeinen Dioden und Transistoren verwendet.

3:SOP und SOIC (Small Outline Integrated Circuit): Dies wird im Wesentlichen verwendet, um größere ICs unterzubringen, die nicht in SOT-Gehäusen untergebracht werden können. Es hat Zuleitungen in Mitten von 0,050 Zoll, normalerweise auf zwei Seiten, und ist nach außen geformt. Sie können auch für die Unterbringung mehrerer SOTs verwendet werden. Sie sind in zwei Breiten erhältlich, 150 mil und 300 mil. Die Breite von 150 mil wird für Packungen mit weniger als 16 Anschlüssen verwendet. Wenn die Leitungen mehr als 16 sind, wird eine Breite von 300 mil verwendet.

4:PLCC (Plastic Leaded Chip Carriers): Sie können dies als eine billigere Alternative zu keramischen Chipträgern betrachten. Die verfügbaren Leitungen helfen, Lötstellenrisse zu vermeiden, indem sie die Lötstellenspannung aufnehmen. Sie können jedoch Feuchtigkeit aufnehmen und reißen, sodass sie richtig gehandhabt werden müssen.

5:SOJ (Small Outline J Packages):

Dieses Paket ist fast eine Mischung aus SOIC und PLCC kombiniert, um die Vorteile beider zu bieten. Sie haben im Gegensatz zu PLCC nur zweiseitige Stifte. Sie werden für hochdichte DRAMs verwendet.

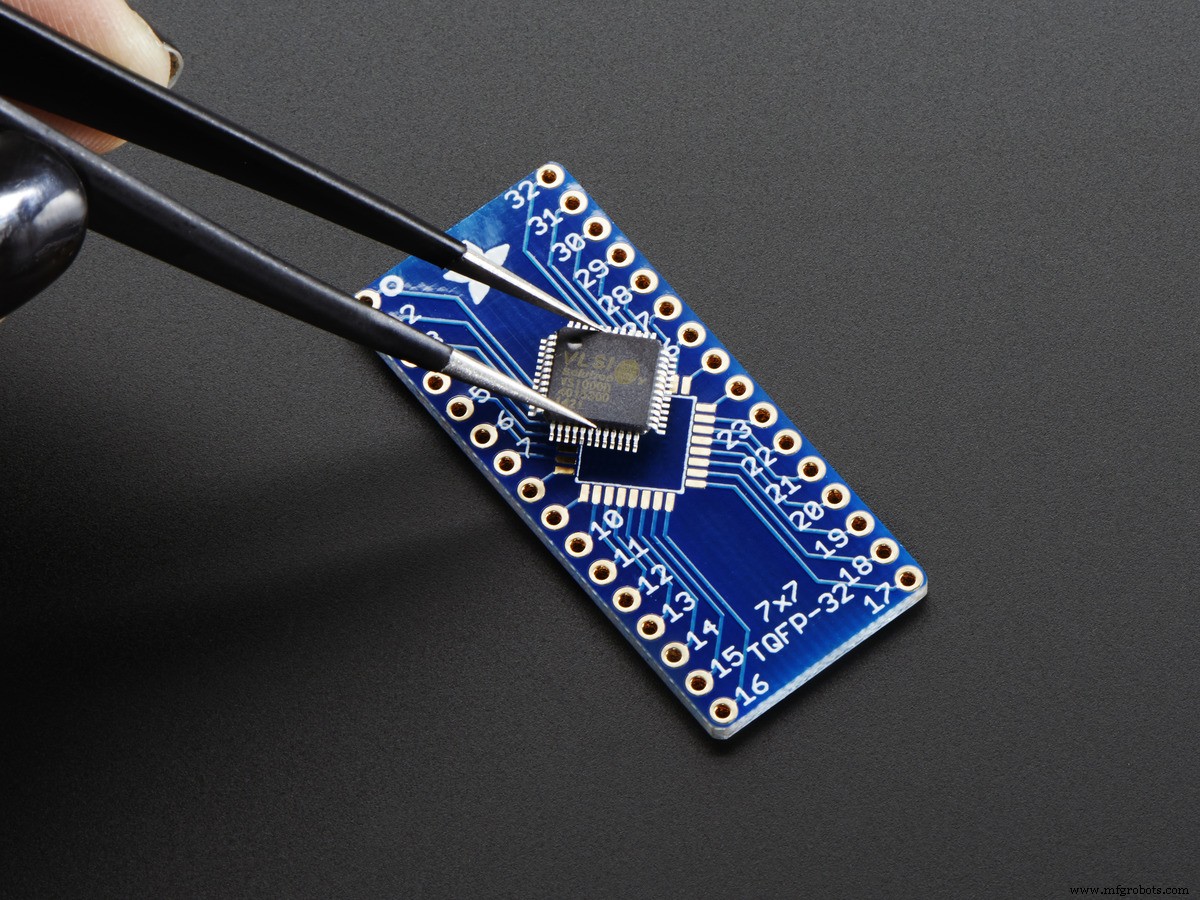

6:Fine-Pitch-SMD-Gehäuse:

Fine-Pitch-Pakete haben ein feineres Raster und eine höhere Anzahl von Anschlüssen, zum Beispiel QFP (Quad Flat Pack) und SQFP (Shrink Quad Flat Pack). Sie haben auch dünnere Leads und Flächenmusterdesigns.

7:BGA (Bill Grid Array):

BGA ist ein Array-Gehäuse ohne jegliche Anschlüsse. Es gibt zwei Hauptkategorien, Keramik (CBGA oder CCGA) und Kunststoff (PBGA). Ein anderer Typ ist der Band-BGA (TBGA). Die Größen variieren von 7-50 mm und die Stiftzahlen variieren von 16-2400. Übliche Pinzahlen liegen zwischen 200 und 500. BGAs haben in der Regel eine höhere Ausbeute. Ein Grund dafür ist ihre Selbstausrichtung während des Reflow (insbesondere PBGAs und CBGAs)
