Ams1117-Pinbelegung:Der beste Leitfaden für Anfänger

AMS1117 Pinout ist ein linearer Spannungsregler, der häufig als SMD-Komponente oder DCY-Gehäuse erhältlich ist. Das 3-Pin-Gerät hat variable/einstellbare und feste Spannungen, die Spannungsregler entsprechend bedienen. Außerdem kann es eine Last betreiben, die weniger als 1A benötigt.

Der heutige Artikel wird die Anwendungen, Konfigurationen, Funktionen, Anwendungsschaltkreise und Alternativen von ams1117 durchgehen.

ams1117-Pinbelegungskonfiguration

AMS1117-Pinbelegung

Von links nach rechts; Erdungs-, Ausgangs- und Eingangspins

Ein AMS1117 hat drei Haken in seiner Pinout-Konfiguration, wie wir weiter unten besprechen werden.

• Eingangsspannung (Vin)

Der erste Pin, Vin, empfängt die Eingangsspannung, die später einer Regelung und Erzeugung der Ausgangsspannung unterzogen wird.

• Stift erden/einstellen

Im Allgemeinen passt oder konfiguriert der Pin die Ausgangsspannung; er fungiert jedoch als Erdungsstift, wenn Sie einen Festspannungsregler haben.

• Ausgangsspannung (Vout)

Schließlich erzeugt der Vout-Pin die geregelte Ausgangsspannung, die der angepasste Pin konfiguriert hat.

Merkmale des AMS1117

Ams1117-Struktur

Zu den Merkmalen oder Merkmalen von ams1117 gehören:

• Zunächst einmal ist ams1117 ein Low-Dropout-Spannungsregler (LDO).
• Zusätzlich kann er als einstellbarer/fester linearer Spannungsregler mit 3 Anschlüssen fungieren.
• Dann hat es eine eingebaute Strombegrenzung und einen Wärmeschutz.
• Außerdem ist es in drei Paketen erhältlich:TO-252-Paket, SO-8- und SOT-223-Pakete.
• Der maximale Ausgangsstrom beträgt 1000mA/1A.
• Lastregulierung:0,4 % maximal.
• Leitungsregulierung:0,2 % maximal.
• Der Bereich der einstellbaren/variablen Spannung beträgt 1,25 V bis 13,8 V.
• Die maximale Dropout-Spannung beträgt 1,3 V.
• Die maximale Eingangsspannung beträgt 15V.
• Die Bereiche mit fester Spannung umfassen 5 V, 3,3 V, 2,85 V, 2,5 V, 1,8 V und 1,5 V.
• Die Sperrschichttemperatur im Betrieb beträgt 125 °C.

AMS1117-Anwendung

Anwendungen von ams1117 umfassen in;

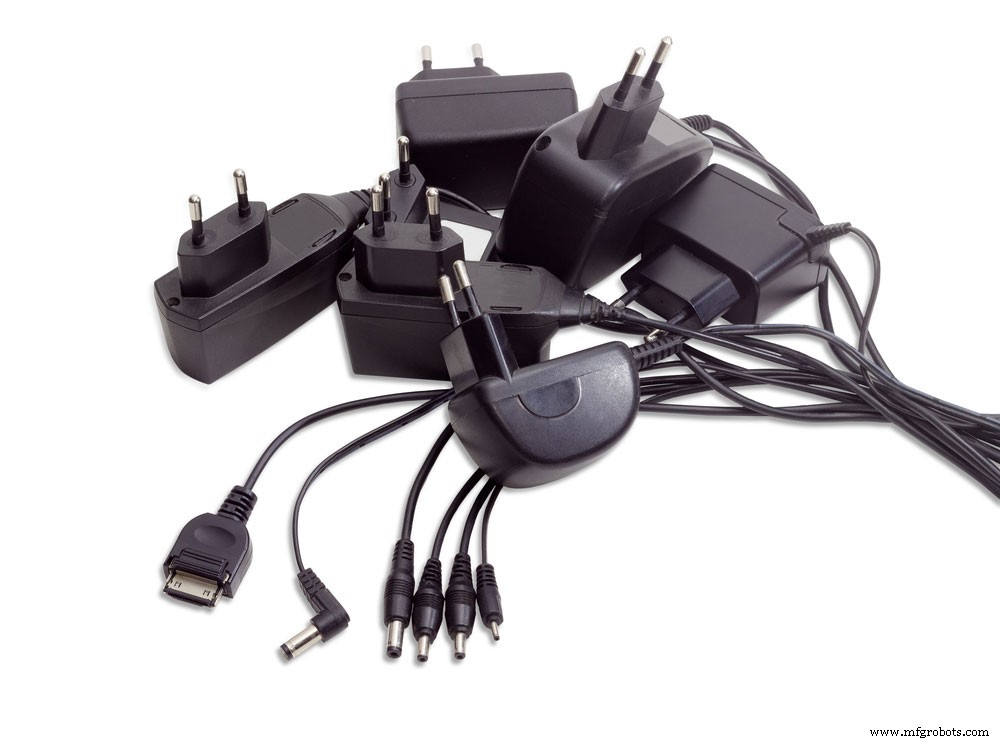

• Batterieladegeräte,

(Batterieladegeräte)

• Batteriebetriebene Instrumente,
• Strombegrenzungsschaltungen,
• Hocheffiziente Linearregler
• Motorsteuerkreise,
• Energieverwaltung für Notebooks
• Verpolungsschaltungen,
• 5 V bis 3,3 V-Linearregler,
• Aktive SCSI-Terminatoren,

Ein Busabschluss

• Nachregler zum Umschalten der Versorgung.

Wo wird AMS1117 verwendet?

Wie Sie sehen werden, gibt es je nach Ausgangsspannung und Gehäusetyp verschiedene Arten von ams1117. Alle haben jedoch einen maximalen Strom von 1A.

Sie werden allgemein in Arduino-Boards eingesetzt, die die 3,3-V- und 5-V-Stromversorgung regulieren.

Ein Arduino-Board

Außerdem können Sie den ams1117-Stabilisator in ähnlichen Schaltungen wie einen LM317 verwenden. Stellen Sie sicher, dass Sie den Ausgangsstrom und die maximale Spannung des Stabilisators überprüfen.

AMS1117-Ersatz

Ein ams1117 hat ein paar Ersatzgeräte, die sich als nützlich erweisen können, wenn Ihnen der IC fehlt oder verlegt wird. Zum Beispiel gibt es K1254EN, IL1117A und LD1117A.

LD1117A-Diagramm

Außerdem haben Sie wahrscheinlich schon von LM1117 gehört. Es ähnelt ams1117, unterscheidet sich jedoch in einigen Merkmalen, wie z. B. seiner SOT-223-Version mit 800 mA Maximalstrom.

Darüber hinaus können Sie die Spannungsregler durch NTE9060, LM317 oder LM7805 ersetzen.

Wie verwende ich AMS1117?

In Bezug auf die Anwendungsschaltungen von ams1117 betrachten wir zwei Kurse und Spannungsregler.

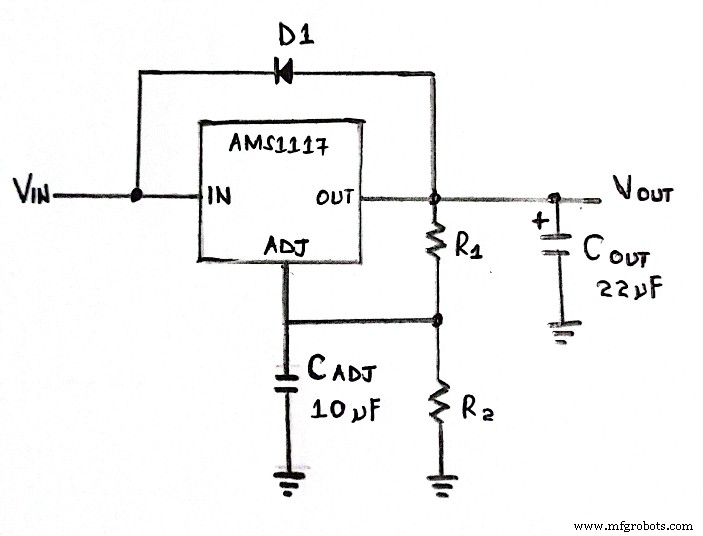

Die einstellbare Spannungsreglerschaltung

• Für die erste Spannungsreglerschaltung benötigen wir zwei externe Widerstände. Funktional bestimmen die Widerstände die Ausgangsspannung des Reglers.
• Außerdem haben wir einen Kondensator Cadj (optionale Komponente), dessen Anwendung bei Bedarf die Welligkeitsunterdrückung verbessert.
• Schließlich filtern unsere beiden verbleibenden Kondensatoren jeweils das Eingangs- und Ausgangsrauschen.

Schaltung eines einstellbaren Spannungsreglers mit ams1117

Die feste Spannungsreglerschaltung

Unsere zweite ams1117-Anwendung ist ein Festspannungsregler.

Die Verwendung hier ist sehr einfach.

• Beginnen Sie damit, ams1117 über den Eingangsspannungsstift mit Strom zu versorgen. Erhalten Sie dann Ihre geregelte Ausgangsspannung vom Ausgangsspannungs-Pin.
• In unserem Fall mit festem Regler verwenden wir einen Erdungsstift anstelle eines angepassten Stifts, was bedeutet, dass die Spannung geerdet bleibt.
• Zusätzlich können Sie einen Kondensator auf der Ausgangsseite verwenden, um die Rauschfilterung zu unterstützen.

Schaltplan eines Festspannungsreglers

Hinweis;

• Wir verwenden keine Schutzdioden zwischen dem Ausgangspin und dem Einstellpin in beiden Anwendungsschaltungen, um eine Überlastung der Schaltung zu verhindern. Stattdessen verwenden wir die internen Widerstände, die die Strompfade auf dem Erdungsstift begrenzen.
• Dann brauchen Sie keine Dioden zwischen Ausgang und Eingang.

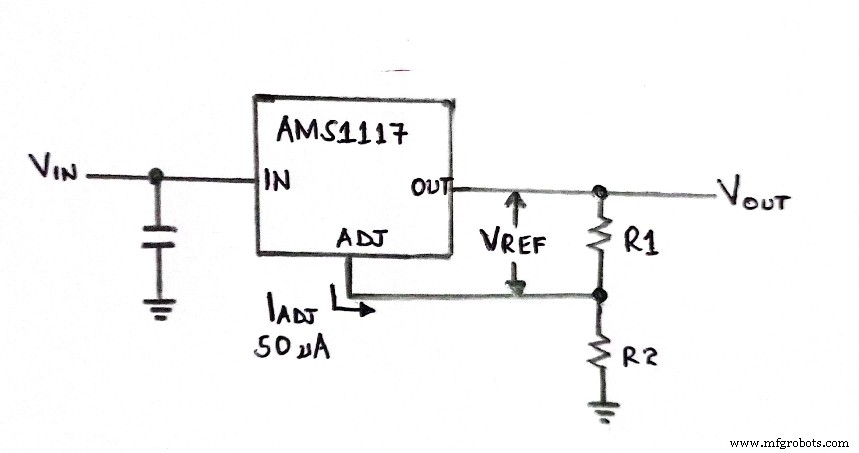

Nun, da wir gelernt haben, wie man den Regler IC ams1117 anwendet, lassen Sie uns seine Ausgangsspannung berechnen.

Wählen Sie jedoch zuerst die Werte von R2 und R1 (weniger als 1K) abhängig von der Ausgangsspannung des Projekts. Wenn Sie Ihre Ausgangsspannung in Echtzeit variieren möchten, verwenden Sie einen variablen Widerstand als R2.

Die Formel lautet:

V_AUS =V_REF (1 + R₂ /R₁ ) + I_ADJ R2

AMS1117-Kapselung

AMS1117 kann in den folgenden Kapselungen existieren;

• 8-poliges SOIC-Kunststoffgehäuse
• Dreiadriges SOT-223-Kunststoffgehäuse und
• TO-252 (DPAK) Kunststoffgehäuse.

Schlussfolgerung

Das ist ein Abschluss für heute. Abgesehen davon, dass es für Geräte günstig ist, kann es auch verschiedene Spannungsregler bedienen. Wenn Sie einen Regler für SMD-Komponenten benötigen, ist der IC ams1117 die perfekte Wahl. Wenn Sie jedoch Fragen haben, kontaktieren Sie uns bitte und wir werden Ihnen nach besten Kräften helfen.
