Hauptteile der CNC-Drehmaschine

Physikalisch gesehen ist die CNC-Drehmaschine eine einfache Drehmaschine mit einer damit ausgestatteten CNC-Steuertafel. Intern wird die gesamte Funktionalität der CNC-Drehmaschine über die CNC-Steuerung gesteuert.

Das könnte Ihnen gefallen:Was ist CNC? eine CNC-Maschinenperspektive für Neulinge in der Werkstatt

Hauptteile der CNC-Drehmaschine

cnc drehmaschine hauptteile einführung

1 – Spindelstock

Der Spindelstock einer CNC-Drehmaschine hat den Hauptmotor der CNC-Drehmaschine, der die Hauptspindel antreibt. Auf dieser Hauptspindel ist das Spannfutter montiert.

Spindelstock für CNC-Drehmaschinen

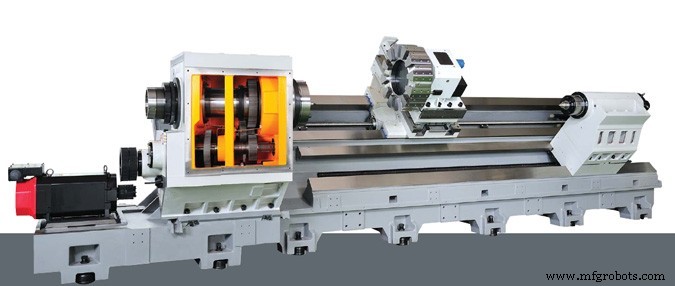

Hier ist eine weitere CNC-Drehmaschine, die Spindelstockabdeckungen sind entfernt, sodass Sie den Hauptantrieb (Hauptmotor) und die Zahnräder sehen können. Gänge können mit den CNC-Programmieranweisungen ausgewählt werden (M41,M42,M43)

2 – CNC-Drehmaschinenbett

Die Werkzeugrevolver fahren über das CNC-Drehbankbett, das speziell gehärtet ist, so dass jede Art von Bearbeitung ihnen nichts anhaben kann.

3 – Futter

Das CNC-Drehmaschinenfutter greift das zu bearbeitende Bauteil. Chuck selbst hat viele Teile. Auf dem Spannfutter sind Backen montiert, um das Teil zu greifen. Weitere Informationen zu Backen finden Sie hier CNC-Maschinenbacken eine Einführung für CNC-Dreher.

CNC-Drehfutter mit Backen

4 – Reitstock

Reitstöcke werden meistens verwendet, um eine zusätzliche Greifkraft für die Komponentenbearbeitung bereitzustellen. Für die Bearbeitung langer Komponenten bieten sie zusätzliche Kraft am anderen Ende, damit der Bearbeitungsprozess reibungslos abgeschlossen werden kann. Sie können im obigen Bild sehen, dass das Spannfutter an einem Ende das Bauteil greift und am anderen Ende der Reitstock die zusätzliche Kraft bereitstellt.

5 – Reitstockpinole

Eigentlich bewegt man den ganzen Reitstock vor oder zurück, aber auf diese Weise wird er nicht zum Greifen des Teils verwendet, sondern der Reitstock wird zu einem Punkt in der Nähe des Bauteils gefahren und dann dort eingestellt, danach betätigt man die Reitstockpinole, die sich entweder bewegt mit hydraulischem oder pneumatischem Druck zum Greifen des Bauteils.

6 – Fußschalter oder Fußpedale

Fußschalter werden verwendet, um das Spannfutter und die Reitstockpinole zu betätigen. Durch diese Pedale öffnet und schließt der CNC-Maschinist das Spannfutter, um das Bauteil zu greifen, genauso wie die Reitstockpinole durch diese Pedale in die Vorwärtsposition gebracht oder umgekehrt wird.

cnc Drehbank Fußschalter oder Pedale

7 – CNC-Bedienfeld

Das Gehirn der CNC-Maschine, alle CNC-Programme sind in diesem Panel gespeichert, CNC-Maschinisten steuern die gesamte Maschine über die Tasten auf diesem Panel. CNC-Maschinisten starten/stoppen die Bewegungsachse der Maschine, indem sie verschiedene Tasten auf diesem Bedienfeld drücken.

Lernen Sie die G-Code-Programmierung

Sie können über dieses Bedienfeld neue Programme eingeben, Programme können auch über den USB-Anschluss an diesem Bedienfeld übertragen werden. Dies ist also der Hauptteil, der die gesamte CNC-Maschine steuert.

8 – Werkzeugrevolver

Die Werkzeuge werden auf den Werkzeugrevolvern montiert, die für die Bauteilbearbeitung verwendet werden. Werkzeugrevolver variieren in Form und Anzahl der Werkzeuge, die darauf montiert werden können.

Lesen Sie Einführung in den CNC-Drehwerkzeugrevolver für CNC-Maschinisten auf Anfängerniveau.
