Wie man eine elektrische Steckdose verdrahtet und installiert?

Was ist eine elektrische Steckdose, Receptacle oder Steckdose?

Eine elektrische Steckdose (NEC) wird auch als Receptacle und häufiger als Steckdose (IEC) bezeichnet. Laut NEC ist eine Steckdose der Punkt(e) in einem elektrischen Verdrahtungssystem, an dem Strom entnommen und von elektrischen Geräten und Ausrüstungen durch Einstecken genutzt werden kann.

Eine Steckdose, an der eine oder mehrere Steckdosen installiert sind, oder ein Versorgungs-Kontaktgerät, das an der Steckdose installiert ist, um eine elektrische Last über Stecker und Schalter anzuschließen.

• Weiterführender Beitrag: Wie man Kombi-Schalter und Steckdose verdrahtet?

Eine normale oder Standardsteckdose hat Schrauben (Anschlüsse) auf beiden Seiten. Die Messingschrauben sollten an den Außenleiter (heiß, Phase) angeschlossen werden, während die Silberschrauben an den Neutralleiter angeschlossen werden sollten. Mit anderen Worten: Der heiße Draht vom Hauptschalter sollte an den schmalen Klingenanschluss angeschlossen werden, während der Neutralleiter an den breiten Klingenanschluss angeschlossen werden sollte. Der Schutzleiter wird an den Erdungsanschluss (meist grüne Schraube) angeschlossen.

Beachten Sie, dass die Messingschrauben (für heiße Anschlüsse) elektrisch durch eine Bruchsteg (Tab) miteinander verbunden sind. Daher versorgt das Anschließen einer Messingschraube an den heißen Draht auch die zweite Messingschraube mit Strom. In einigen Fällen können Sie den Bruchsteg zwischen den beiden Messingschrauben (für heißen Draht) entfernen und die Steckdose für andere spezifische Anwendungen aufteilen (wir zeigen dies in den folgenden Verdrahtungsdiagrammen).

• Weiterführende Verdrahtung: Wie man eine FI-Steckdose verdrahtet? – FI-Verdrahtungsschaltpläne

In den heutigen Verdrahtungs-Tutorials zeigen wir, wie man eine elektrische Steckdose auf verschiedene Arten verdrahtet und installiert.

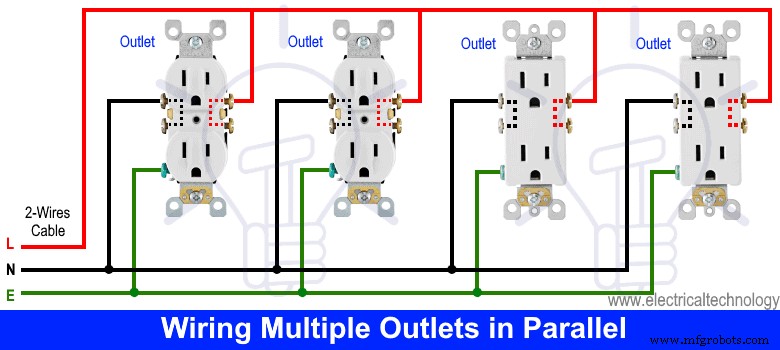

Verdrahtung mehrerer Steckdosen parallel

In diesem einfachen Verdrahtungsdiagramm wurden mehrere Steckdosen parallel geschaltet. Jede Steckdose ist unabhängig von den anderen, da sie an separate Kabel angeschlossen sind. Beachten Sie, dass die Reihenschaltung von Steckdosen gegen den NEC-Code verstößt (außerdem ergibt es keinen Sinn, da ein defekter Draht oder eine fehlerhafte Steckdose den gesamten Stromkreis nutzlos machen würde), außer bei FI- und AFCI-Steckdosen.

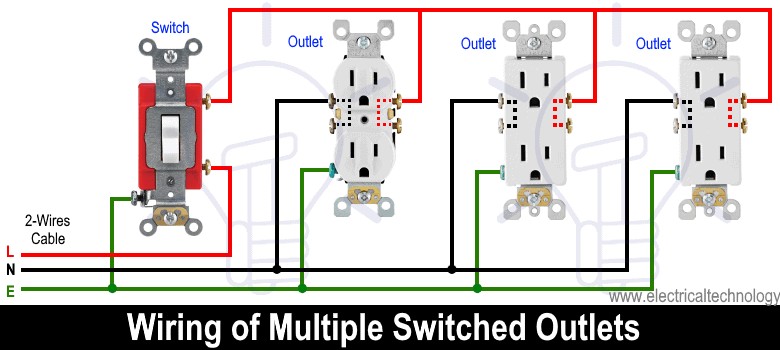

Verdrahtung mehrerer geschalteter Steckdosen

Die folgenden Verdrahtungsdiagramme zeigen, dass mehrere Steckdosen an einen einpoligen Schalter (SPST, Einweg oder Zweiweg in US) angeschlossen sind. Wie in der Abbildung gezeigt, wird der Schalter zuerst in die Verdrahtung eingebaut; der heiße Draht vom Schalter speist alle parallel angeschlossenen Steckdosen, sodass der EIN/AUS-Betrieb der Steckdosen über den Schalter gesteuert werden kann.

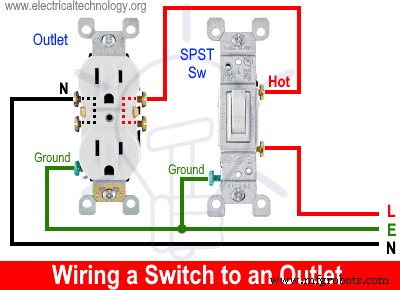

Verdrahtung eines Schalters an eine Steckdose

Bei dieser Verdrahtung wird ein Schalter zu einer bestehenden Steckdose hinzugefügt, indem der heiße Draht vom Messinganschluss der Steckdose entfernt und an den ersten Anschluss des Schalters angeschlossen wird. Der zweite Anschluss des Schalters wird dann wieder an den Messinganschluss der Steckdose angeschlossen. Auf diese Weise wird die Steckdose verdrahtet und über den Schalter gesteuert (EIN/AUS).

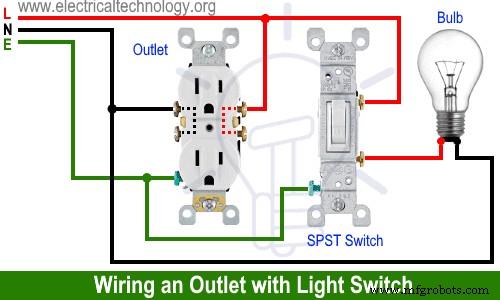

Verdrahtung einer 15A-Steckdose mit Lichtschalter

Bei dieser Verdrahtung wurde ein Lichtschalter zu einer bestehenden Steckdose hinzugefügt. Der heiße Anschluss der Steckdose ist mit dem ersten Anschluss des Schalters verbunden, und der zweite Anschluss des Schalters ist mit dem Beleuchtungspunkt verbunden. Schließlich wird der Neutralleiter von der Steckdose an die Glühbirne angeschlossen.

• Weiterführender Beitrag: Wie man FI-Kombi-Schalter und Steckdose verdrahtet

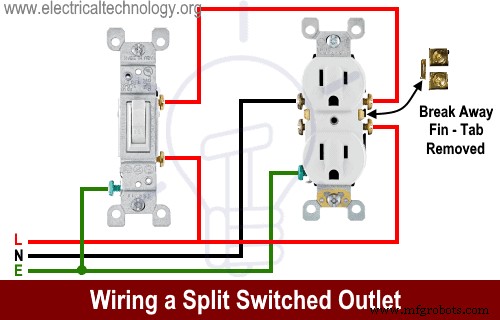

Verdrahtung einer geteilten geschalteten Steckdose

Bei dieser Verdrahtung wurde der Steckdosenbetrieb in zwei Teile aufgeteilt: Der obere Steckdosenanschluss wird über den Schalter gesteuert, während der untere Teil immer spannungsführend ist. Dazu entfernen Sie einfach den Bruchsteg (Tab) zwischen den Messinganschlüssen (heiß) wie in der Abbildung gezeigt. Verbinden Sie den Schalterausgang (heiß) mit dem oberen Messinganschluss und der untere heiße Anschluss sollte mit dem Schaltereingang (heißer Draht) verbunden werden.

Einfach ausgedrückt: Ein gemeinsamer heißer Draht sollte an den ersten Schalteranschluss und den unteren heißen Anschluss der Steckdose angeschlossen werden. Der zweite Schalteranschluss (als heiß) sollte an den oberen heißen Anschluss der Steckdose angeschlossen werden. Schließlich werden Neutral- und Schutzleiter entsprechend wie in der Abbildung unten gezeigt angeschlossen.

Auf diese Weise wird der EIN/AUS-Betrieb des oberen Teils (Steckdose) durch den Schalter gesteuert, während die untere Steckdose immer heiß und aktiv ist.

• Weiterführender Beitrag: Wie man einen FI-Leitungsschutzschalter verdrahtet?

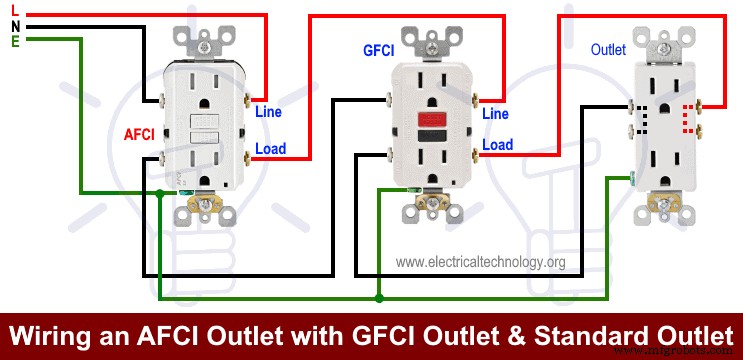

Verdrahtung eines AFCI und FI an die Steckdose

Bei dieser Verdrahtung ist die Steckdose an die Lastanschlüsse des FI angeschlossen, wobei der FI an die Lastanschlüsse des AFCI angeschlossen ist. Die Standardsteckdose ist sowohl AFCI- als auch FI-geschützt. Sie können sowohl AFCI/FI-Schutz in einer einzigen Einheit statt in zwei separaten Steckdosen verwenden. Diese Verdrahtung ist auch als Reihenschaltung von Steckdosen bekannt, was nur im Fall von AFCI oder FI zulässig ist.

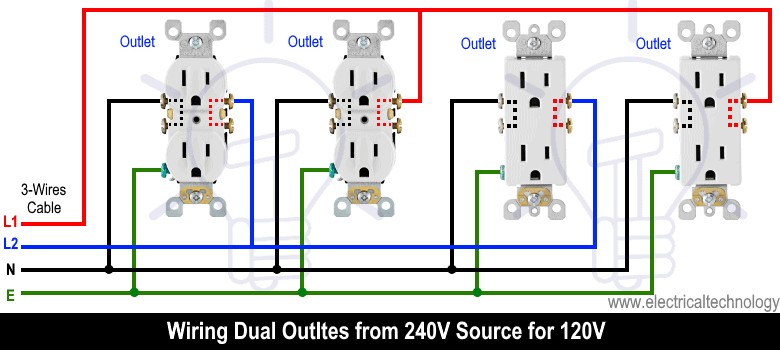

Verdrahtung von Doppelsteckdosen aus 240V-Quelle für 120V

Bei dieser Verdrahtung sind der erste und dritte Steckdosen-Heißanschluss an Leiter 2 (Blau) und der zweite und letzte Steckdosen-Heißanschluss an Leiter 1 (Rot) angeschlossen. Der Neutralleiter wird vom Hauptschalter zu allen Steckdosen-Neutralanschlüssen geführt. Der Schutzleiter wird ebenfalls zu den Steckdosen geführt, wie in der Abbildung gezeigt. Auf diese Weise sind alle Doppelsteckdosen an eine einzige 240V-Leitung angeschlossen und können 120V für Geräte liefern.

• Weiterführender Beitrag: Wie man eine AFCI-Steckdose verdrahtet?

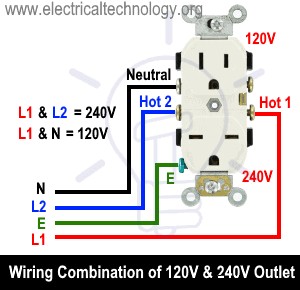

Verdrahtung einer Kombi-Steckdose für 120V und 240V

Bei dieser speziellen Verdrahtung wird eine Doppelsteckdose sowohl an 120V als auch an 240V angeschlossen, wobei der obere Teil 120V und der untere Steckdosenanschluss 240V Versorgungs-spannung liefert. Spezielle Steckdosen 5031-I, 5842-I werden für diese Art der Verdrahtung verwendet.

Dazu verbinden Sie Leiter 1 und Leiter 2 mit den unteren heißen Anschlüssen entsprechend. Verbinden Sie Neutral- und Schutzleiter mit dem Messinganschluss bzw. dem Erdungsanschluss.

Beachten Sie, dass Sie nicht mehr als 20A gleichzeitig aus einer einzelnen Steckdose entnehmen können aufgrund der Schalterbewertung (Leistung = Spannung × Strom). Beispiel: Wenn eine 15A-Klimaanlage an den oberen 240V-Anschluss und ein 10A, 120V-Heizgerät an den unteren Anschluss angeschlossen ist, wird die Gesamtstromstärke die Schalterbewertung überschreiten. Alternativ können Sie 100W-Glühbirnen an den unteren 120V-Anschluss anschließen, egal ob der obere 240V, 15A-Anschluss für die Klimaanlage in Betrieb ist, da die Gesamtstromstärke die 20A für die spezifizierte Steckdose nicht überschreitet.

• Weiterführender Beitrag: Wie man einen AFCI-Leitungsschutzschalter verdrahtet?

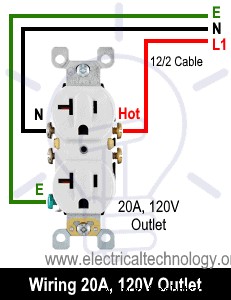

Verdrahtung einer 20A, 120V-Steckdose

Bei dieser Verdrahtung wird eine 20A, 120V-Steckdose über heißen, neutralen und Schutzleiter an die 120V-Versorgung angeschlossen.

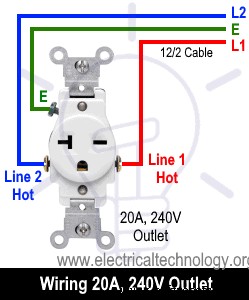

Verdrahtung einer 20A, 240V-Steckdose

Bei dieser Verdrahtung werden Leiter 1 und Leiter 2 entsprechend an die Messinganschlüsse angeschlossen. Kein Neutralleiter ist bei 240V erforderlich. Der Schutzleiter wird an den Erdungsanschluss angeschlossen.

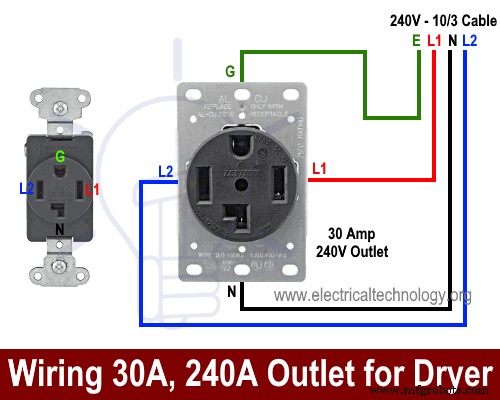

Verdrahtung einer 30A, 240V-Steckdose für Trockner

Bei dieser Verdrahtung wird eine 30A, 240V-Steckdose für einen Trockner verdrahtet, wobei auch der Neutralleiter benötigt wird. Leiter 1, Leiter 2, Schutzleiter und Neutralleiter werden über ein 10 AWG 3-Draht-Kabel von einem separaten Schalter an die entsprechenden Anschlüsse angeschlossen.

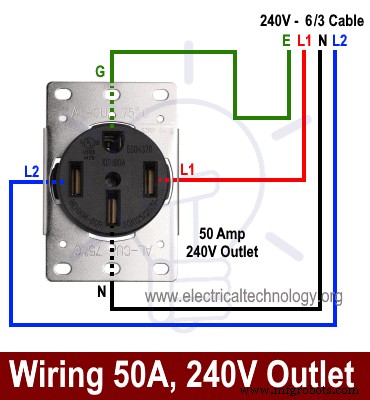

Verdrahtung einer 50A, 240V-Steckdose

Für hohe Lasten und Ströme werden Leiter 1, Leiter 2, Neutralleiter und Schutzleiter über ein 6 AWG 3-Draht-Kabel von einem separaten Schalter an die entsprechenden Anschlüsse von Heiß 1, Heiß 2, Neutralleiter und Erdungsanschluss angeschlossen, wie in der Abbildung unten gezeigt.

• Weiterführender Beitrag: Wie man einen AFCI-Kombi-Schalter verdrahtet

Allgemeine Informationen zu elektrischen Steckdosen:

Hinweis: Wir haben Rot für Heiß, Schwarz für Neutral und Grün für Schutzleiter nur zur Veranschaulichung verwendet. Befolgen Sie die Verdrahtungsfarbcodes Ihres eigenen Gebiets gemäß NEC, IEC usw.

• Die Messingschrauben sollten an den Heißen (Leiter, Phase) Draht (Schwarz, Braun oder Rot) angeschlossen werden.
• Die Silberschrauben sollten an den Neutralleiter (Weiß oder Blau) angeschlossen werden.
• Die grüne Schraube sollte an den Schutzleiter / Erddraht (Grün/Gelb oder blank) angeschlossen werden.
• Wenn keine farbcodierten Schrauben an den Steckdosen vorhanden sind, beachten Sie die Bedienungsanleitung oder kontaktieren Sie einen lizenzierten Elektriker.
• Neutralleiter ist bei 240V-Steckdosen-Verdrahtung nicht erforderlich.
• Wenn eine Steckdose vier Kontakte hat, wird ein Neutralleiter benötigt, und vier Drähte vom Schalter sollten an die Steckdose angeschlossen werden: 2 heiße Leiter (Leiter 1 und Leiter 2), ein Neutralleiter und ein Schutzleiter.
• Verwenden Sie die passende Spannungs- und Stromstärkebewertung des Schalters mit geeigneter Drahtgröße und passendem MCB gemäß der Lastbewertung.

Vorsichtsmaßnahmen:

• Schalten Sie den Hauptleitungsschutzschalter aus, um sicherzustellen, dass die Stromversorgung AUS ist, bevor Sie eine Steckdose verdrahten.
• Kontaktieren Sie einen autorisierten und lizenzierten Elektriker für die Steckdoseninstallation, wenn Sie sich über die Verdrahtungsdiagramme nicht sicher sind.
• Der Autor haftet nicht für Verluste, Verletzungen oder Schäden, die aus der Anzeige oder Verwendung dieser Informationen oder beim Ausprobieren eines Schaltkreises in falscher Form entstehen. Seien Sie also vorsichtig, denn es geht um Elektrizität und Elektrizität ist zu gefährlich.
