Schritt-für-Schritt: YL-39/YL-69 Bodenfeuchtesensor an Arduino UNO anschließen

Komponenten und Zubehör

Apps und Online-Dienste

• Arduino IDE

Projektbeschreibung

Für eine Gewächshaus-Automatisierung beginnen wir mit den Basics: Dem YL-39/YL-69-Bodenfeuchtesensor. Das Modul (YL-39) hat vier Pins:

• VCC: 3,3–5 V
• GND
• A0: Analogausgang (für Arduino ADC)
• D0: Digitalausgang (LOW/HIGH bei einstellbarem Schwellwert)

Das Elektrolyse-Problem

Die Sonde (YL-69) misst über Stromfluss zwischen den beiden Elektroden. Bei dauerhafter Spannung tritt Elektrolyse auf – die Sonde korrodiert schnell, besonders in feuchter Erde. Lösung: VCC des Moduls nicht dauerhaft an 5 V hängen, sondern an einen Digitalpin des Arduino. Nur kurz vor dem Messzyklus auf HIGH schalten, messen, dann wieder LOW.

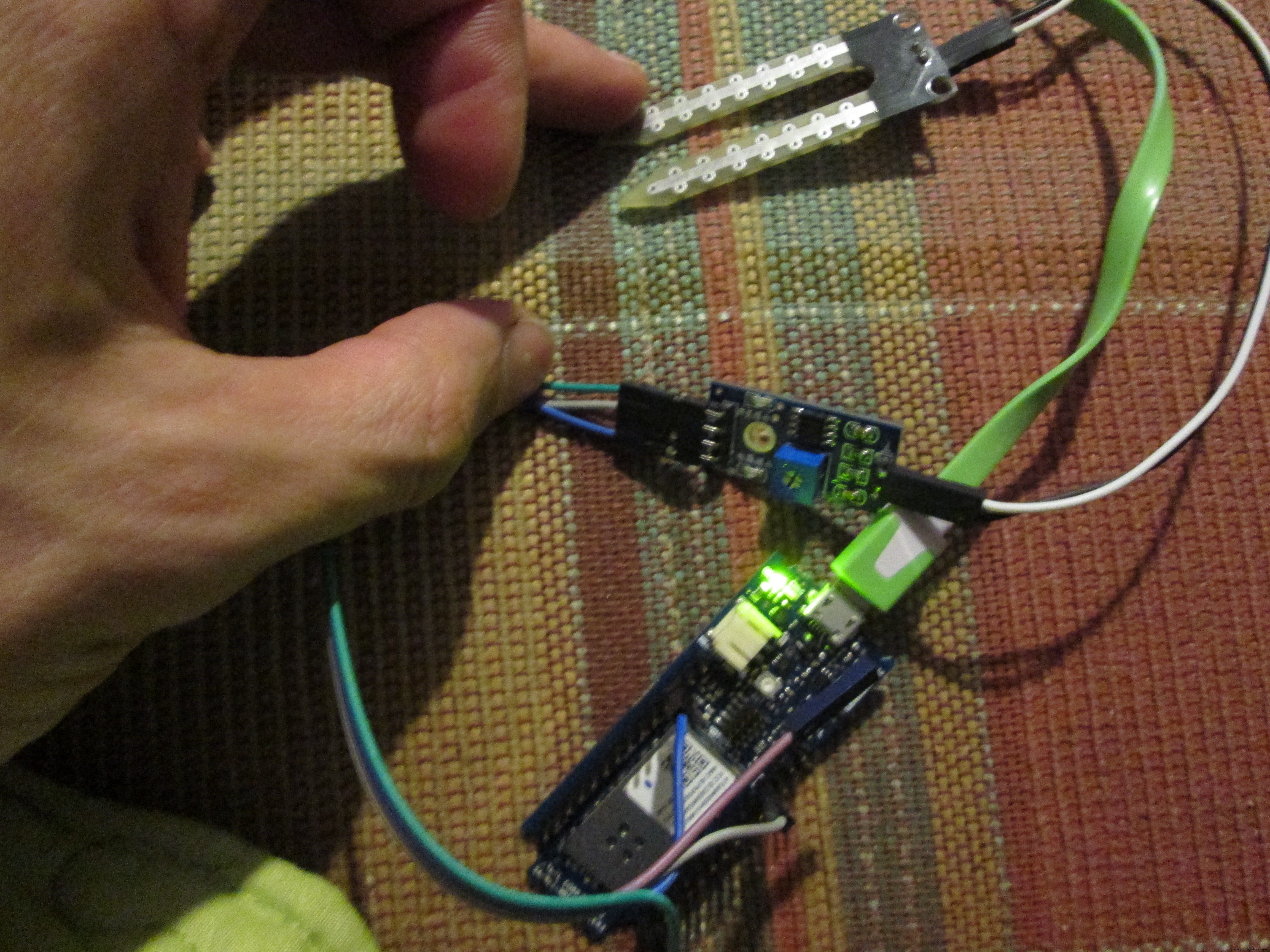

Verkabelung

• YL-39 A0 → Arduino A1
• YL-39 VCC → Arduino Digital Pin 6
• YL-39 GND → Arduino GND

Arduino-Code

// YL-39 + YL-69 Bodenfeuchtesensor
byte humidity_sensor_pin = A1;
byte humidity_sensor_vcc = 6;

void setup() {
  pinMode(humidity_sensor_vcc, OUTPUT);
  digitalWrite(humidity_sensor_vcc, LOW); // Standard: aus

  while (!Serial); // Warten auf Serial Monitor (Leonardo/Micro)
  delay(1000);
  Serial.begin(9600);
}

int read_humidity_sensor() {
  digitalWrite(humidity_sensor_vcc, HIGH); // Sensor aktivieren
  delay(500);                              // Stabilisierung
  int value = analogRead(humidity_sensor_pin);
  digitalWrite(humidity_sensor_vcc, LOW);  // Sensor ausschalten
  return 1023 - value; // Invertieren: hoher Wert = feucht
}

void loop() {
  Serial.print("Feuchte (0-1023): ");
  Serial.println(read_humidity_sensor());
  delay(10000); // Alle 10 s messen
}

Code-Erklärung

• humidity_sensor_vcc (Pin 6) steuert die Stromversorgung des Sensormoduls.
• read_humidity_sensor() schaltet VCC ein, wartet 500 ms (Wichtig für stabile Werte!), liest A1, schaltet VCC aus.
• Rückgabe 1023 - value: Der Sensor liefert niedrige Werte bei Feuchte, hohe bei Trockenheit. Die Inversion macht es intuitiver (hoch = feucht).

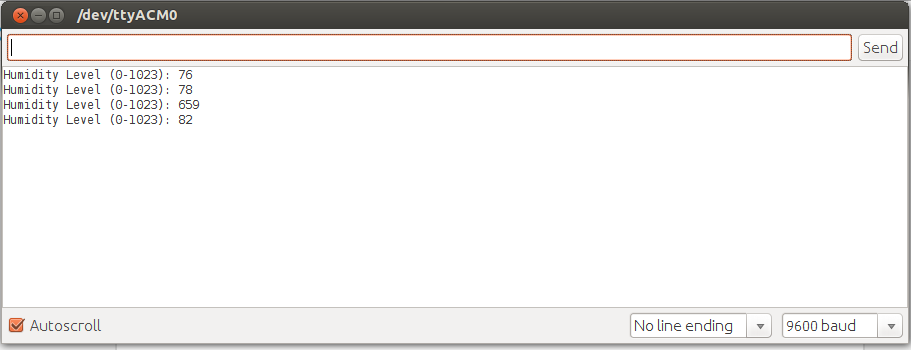

• loop() gibt alle 10 Sekunden den Wert auf dem Seriellen Monitor aus.

Tipps für den Praxiseinsatz

• Kalibrierung: Trockenwert & Nasswert notieren, in Prozent umrechnen (map()).
• Sonden-Schutz: Schrumpfschlauch oder Lack auf den PCB-Anschlüssen der Sonde reduziert Korrosion.
• Messintervall: 10–60 min reichen für Pflanzen; häufigeres Messen verschleißt die Sonde schneller.
• Alternative: Kapazitive Sensoren (z. B. v1.2) vermeiden Elektrolyse ganz, sind aber teurer.
