Was ist ein Kugelkolben?

Stößel werden häufig verwendet, um Werkstücke zu positionieren. Sie werden auch als Spring-Loaded Device (SLD) bezeichnet und bestehen aus einer Feder in einem Gewindekörper. Obwohl alle Kolben dieses Design teilen, gibt es mehrere verschiedene Typen, von denen einer ein Kugelkolben ist.

Übersicht Kugelstößel

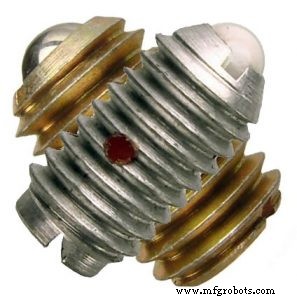

Ein Kugelkolben ist eine Art von SLD, die sich durch die Verwendung einer Kugel an der Oberseite auszeichnet. Bei Druckbeaufschlagung sinkt die Kugel und drückt die eingeschlossene Feder zusammen. Wenn der Druck weggenommen wird, drücken die Druckkräfte der Feder die Kugel zurück in ihre ursprüngliche Position.

Alle Kugelstößel haben eine Kugel. Der Ball hat eine geringe Tiefe, was bedeutet, dass er nicht sehr tief sinken kann. Diese geringe Tiefe ermöglicht jedoch, dass die Kugelkolben ihre Position unter Druck leicht ändern. Sie sinken bei leichter Last schnell und kehren beim Entfernen der Last schnell in ihre ursprüngliche Position zurück.

Die verschiedenen Teile eines Kugelkolbens

Kugelstößel enthalten einige grundlegende Teile. Oben befindet sich eine kleine Kugel, die typischerweise aus Stahl besteht. Der Ball ist so konstruiert, dass er unter Druck sinkt. Druck kann auf die Oberseite des Balls oder auf die Seite des Balls ausgeübt werden. Unabhängig davon sinkt der Ball, wenn er Druck ausgesetzt wird.

Unterhalb der Kugel befindet sich eine Feder, die in einem Gewindekörper eingeschlossen ist. Der Gewindekörper enthält außen Nuten, die den Kugelstößel bei der Montage führen. Kugelstößel haben ein Außengewinde ähnlich dem eines Bolzens oder einer Schraube. Es folgt dem Innengewinde einer Vorbohrung eines Werkstücks, damit die Kugelstößel montiert werden können. An der Unterseite eines Kugelstößels befindet sich ein geschlitzter Antrieb. Das Slotted-Laufwerk wird natürlich zum Ein- und Ausbau verwendet. Ein Schraubendreher greift die Seiten des Schlitzantriebs, sodass der Kugelstößel in ein Werkstück hinein- oder aus ihm herausgetrieben werden kann.

Kugelstößel vs. Federstößel:Was ist der Unterschied?

Ein anderer gebräuchlicher SLD-Typ ist ein Federstößel. Technisch gesehen ist ein Kugelstößel eine Art Federstößel. Der Unterschied besteht darin, dass Federstößel oben keine Kugel haben. Stattdessen haben sie eine kolben- oder stiftförmige Nase. Federstößel enthalten immer noch eine Feder in einem Gewindekörper und sie enthalten unten noch einen geschlitzten Antrieb. Anstelle einer Kugel oben haben Federstößel einen schmalen Stift oder Stößel.
