Stehlager: Komponenten, Vorteile und Installationsanleitung

Lager sind unverzichtbar für reibungsarme Drehbewegungen in Maschinen. Sie bestehen aus einem Gehäuse mit zentraler Öffnung, die eine Welle aufnimmt und deren Drehung mit minimaler Reibung ermöglicht. Während alle Lager dieses Grunddesign teilen, bieten Stehlager – auch Pfannenlager genannt – eine robuste, montagefertige Lösung für zahlreiche industrielle Anwendungen.

Was ist ein Stehlager?

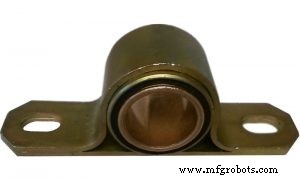

Ein Stehlager ist eine montierbare Gehäuseeinheit, die im Kern eine Lagereinheit enthält. Das Gehäuse ragt beidseitig über das Lager hinaus und verfügt über kleine Befestigungslöcher. Diese nehmen Schrauben auf, sodass der Block sicher an einer Arbeitsfläche oder einem Rahmen verschraubt werden kann. Die zentrale Bohrung nimmt die Welle auf, während ein Innenring mit Kugeln und ein Käfig radiale und axiale Führung bieten und so einen ruhigen, reibungsarmen Lauf ermöglichen.

Wesentliche Komponenten eines Stehlagers

1. Gehäuse – Meist aus hochfestem Material wie Edelstahl oder Grauguss gefertigt, schützt es das Innenlager und bietet Befestigungspunkte.
2. Zentrale Bohrung – Die Öffnung für die Welle; ihr Durchmesser entspricht der Wellenspezifikation.
3. Kugel- und Käfigeinheit – Ein Ring aus Präzisionskugeln, der durch einen Käfig in Position gehalten wird, für gleichmäßige Lastverteilung und konstanten Lauf.
4. Ölring (optional) – Ein Gummi-Element, das Schmierstoff entlang der Welle zirkulieren lässt, Verschleiß reduziert und die Lebensdauer erhöht.

Vorteile von Stehlager

Stehlager sind in der Fertigung aus mehreren Gründen weit verbreitet:

• Reduzierte Reibung und Vibration – Das Kugel-Käfig-System glättet die Bewegung, senkt den Energieverbrauch und minimiert Verschleiß.
• Verlängerte Maschinenlebensdauer – Durch Schutz der Wellen und gleichmäßige Lastverteilung laufen Maschinen länger wartungsfrei.
• Einfache Montage – Mit vorgebohrten Löchern lässt sich ein Stehlager auf den meisten stabilen Flächen verschrauben, was Zeit und Arbeitsaufwand spart.
• Zuverlässige Schmierung – Ölringe sorgen für konstante Schmierung und beugen vorzeitigem Wellenverschleiß vor.

Montagetipps

Wählen Sie für die Montage eine ebene, stabile Fläche und richten Sie die Befestigungslöcher mit den passenden Schrauben aus. Ziehen Sie den Block fest an; ein fester Sitz gewährleistet präzise Wellenausrichtung und optimale Lagerleistung.

Durch den Einsatz von Stehlager erreichen Sie einen ruhigeren Betrieb, geringere Wartungskosten und höhere Betriebszuverlässigkeit.
