Für die Automobilindustrie geeigneter Hall-Sensor bietet hohe Linearität und thermische Stabilität

Melexis kündigt den ASIL-fähigen Hall-Sensor-IC MLX91377 an, der für den Einsatz in sicherheitskritischen Fahrzeugsystemen wie der elektrischen Servolenkung (EPAS) geeignet ist. Mit einer Umgebungstemperatur von bis zu 160 °C und einer Kombination aus hoher Linearität mit hervorragender thermischer Stabilität, einschließlich geringer Offset- und Empfindlichkeitsdrift, unterstützt der MLX91377 eine genaue, zuverlässige Drehmomenterfassung in EPAS-Systemen, um eine sichere Steuerung beim konventionellen und autonomen Fahren zu ermöglichen.

Als Safety Element Out of Context (SEooC) entwickelt, entspricht der MLX91377 dem ISO 26262-Standard und ist nach AEC Q-100 Grade 0 qualifiziert. Unterstützt die funktionale Sicherheitsstufe ASIL-C im digitalen (SENT oder SPC) Modus und ASIL-B Im analogen Modus bietet der MLX91377 ein hohes Maß an funktionaler Sicherheit pro Chip, kann interne Fehler erkennen und in einen sicheren Zustand übergehen, um unbeabsichtigtes Fahrzeugverhalten zu verhindern. Das verfügbare Dual-Die-TSSOP-16-Paket erweitert dies noch, indem es zwei vollständig redundante Dies bietet, um sicherheitskritische Anwendungen wie Lenk- und Bremssysteme zu unterstützen.

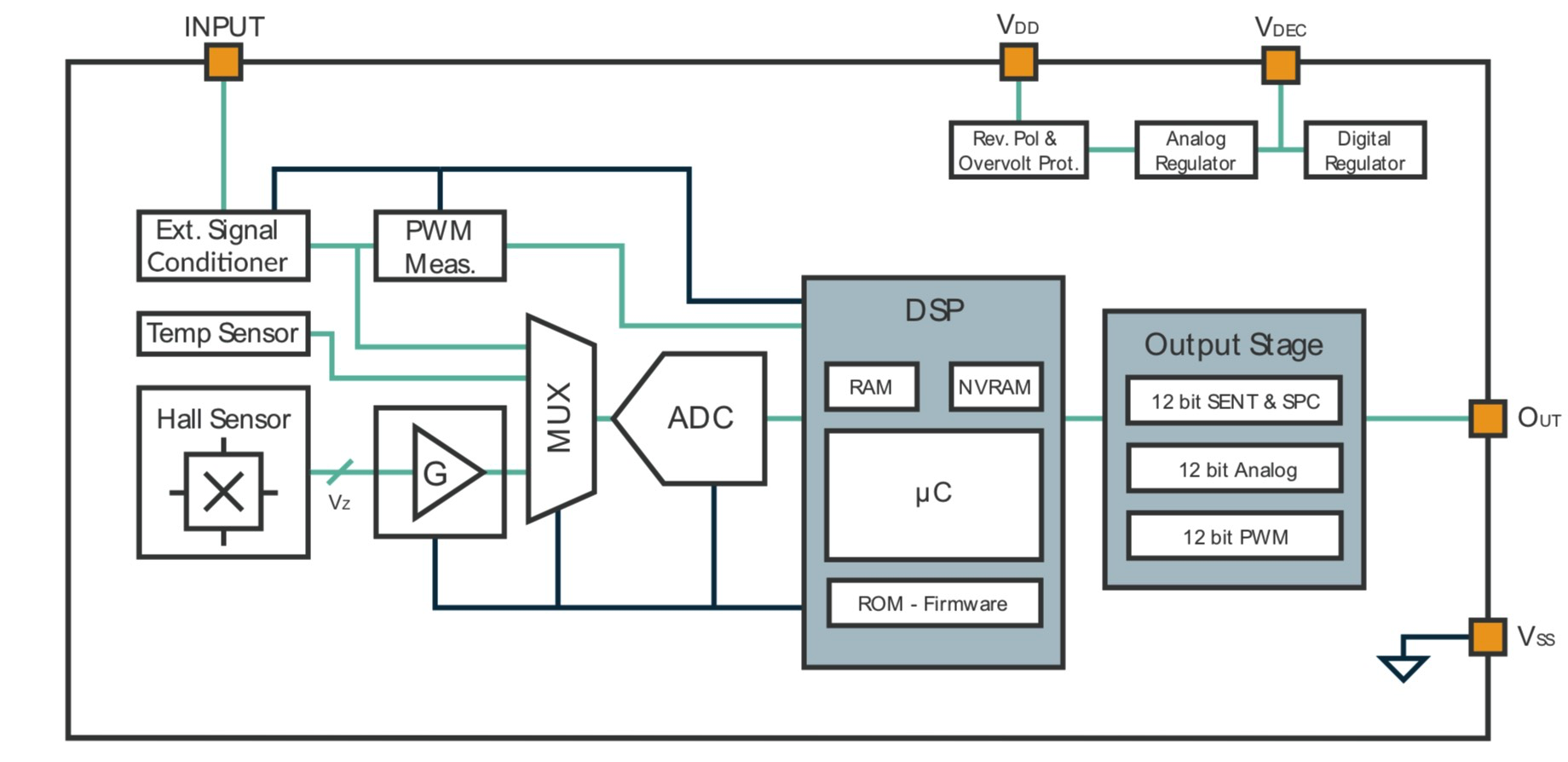

MLX91377 Blockschaltbild (Quelle:Melexis)

Neben funktionalen Sicherheitsanwendungen erfüllt der MLX91377 eine Vielzahl von Anwendungsfällen für die kontaktlose Positionserfassung im Automobil- und Industriebereich, darunter Lenkdrehmomentsensoren, Beschleunigungs-, Brems- oder Kupplungspedalsensoren, absolute lineare Positionssensoren, Schwimmerniveausensoren, nicht- Kontaktpotentiometer, Kleinwinkel-Positionssensoren und Kleinhub-Positionssensoren.

Der programmierbare Messbereich und die Mehrpunktkalibrierung erhöhen die Flexibilität für Entwickler, und die Vielfalt der Ausgabeprotokolle ermöglicht die Verwendung eines ICs in mehreren Anwendungen, wodurch Requalifizierungsaufwand und Kosten reduziert werden. Das Short PWM Code (SPC)-Protokoll ermöglicht die Messung und Übertragung bei Erkennung eines Triggerimpulses. Somit können bis zu vier MLX91377 Sensoren mit bis zu 2 kHz synchronisiert werden, was gleichzeitige magnetische Messungen mit deterministischer Latenz ermöglicht, um eine hohe Genauigkeit zu gewährleisten. Darüber hinaus ermöglichen das geringe Rauschen und die hohe Bildwiederholfrequenz hohe Regelkreisgeschwindigkeiten, sodass Systeme schnelle Reaktionszeiten mit minimaler Filterung liefern können.

Der MLX91377 mit seiner programmierbaren 48-Bit-Identifikationsnummer ist in einem vollständig redundanten TSSOP-16-Gehäuse mit zwei Chips erhältlich.
