Sichere Praktiken

Unterbrechen Sie nach Möglichkeit die Stromversorgung eines Stromkreises, bevor Sie daran arbeiten. Sie müssen alle Quellen schädlicher Energie sichern, bevor die Arbeit an einem System als sicher angesehen werden kann. In der Industrie wird das Sichern eines Stromkreises, Geräts oder Systems in diesem Zustand allgemein als das Versetzen in einen Nullenergiezustand bezeichnet . Im Mittelpunkt dieser Lektion steht natürlich die elektrische Sicherheit. Viele dieser Prinzipien gelten jedoch auch für nichtelektrische Systeme.

Null-Energie-Zustand:Sicherung schädlicher Energie

Etwas in einem Null-Energie-Zustand zu sichern bedeutet, es von jeglicher Art potenzieller oder gespeicherter Energie zu befreien, einschließlich, aber nicht beschränkt auf:

• Gefährliche Spannung
• Federdruck
• Hydraulischer (flüssiger) Druck
• Pneumatischer (Luft-)Druck
• Aufgehängtes Gewicht
• Chemische Energie (brennbare oder anderweitig reaktive Stoffe)
• Kernenergie (radioaktive oder spaltbare Stoffe)

Spannung ist von Natur aus eine Manifestation potentieller Energie. Im ersten Kapitel habe ich sogar die erhöhte Flüssigkeit als Analogie für die potentielle Energie der Spannung verwendet, die die Fähigkeit (Potential) hat, einen Strom (Fluss) zu erzeugen, dieses Potenzial jedoch nicht unbedingt zu erkennen, bis ein geeigneter Weg für den Fluss hergestellt ist und Strömungswiderstand wird überwunden.

Ein Paar Drähte mit einer hohen Spannung zwischen ihnen sieht weder gefährlich aus noch klingt es gefährlich, obwohl sie genug potenzielle Energie zwischen ihnen bergen, um tödliche Strommengen durch Ihren Körper zu leiten. Auch wenn diese Spannung derzeit nichts bewirkt, hat sie das Potenzial dazu, und dieses Potenzial muss neutralisiert werden, bevor es sicher ist, diese Drähte physisch zu kontaktieren.

Alle richtig ausgelegten Stromkreise haben "Trennschalter"-Mechanismen zum Sichern der Spannung von einem Stromkreis. Manchmal dienen diese „Trennschalter“ einem doppelten Zweck, nämlich dem automatischen Öffnen unter Überstrombedingungen. In diesem Fall nennen wir sie „Leistungsschalter“.

In anderen Fällen handelt es sich bei den Trennschaltern ausschließlich um handbetätigte Geräte ohne Automatikfunktion. In jedem Fall sind sie zu Ihrem Schutz da und müssen richtig verwendet werden. Bitte beachten Sie, dass die Trennvorrichtung vom normalen Schalter zum Ein- und Ausschalten des Geräts getrennt sein sollte. Es handelt sich um einen Sicherheitsschalter, der nur zum Sichern des Systems in einem Nullenergiezustand verwendet werden soll:

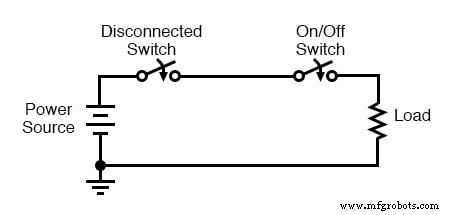

Wenn sich der Trennschalter in der gezeigten Position „offen“ befindet (kein Durchgang), ist der Stromkreis unterbrochen und es fließt kein Strom. An der Last liegt keine Spannung an und die volle Spannung der Quelle fällt an den offenen Kontakten des Trennschalters ab.

Beachten Sie, dass im unteren Leiter des Stromkreises kein Trennschalter erforderlich ist. Da diese Seite des Stromkreises fest mit der Erde (Masse) verbunden ist, ist sie elektrisch mit der Erde verbunden und wird am besten so belassen. Für maximale Sicherheit des Personals, das an einer Last dieses Stromkreises arbeitet, könnte eine vorübergehende Masseverbindung auf der Oberseite der Last hergestellt werden, um sicherzustellen, dass keine Spannung über der Last abfällt:

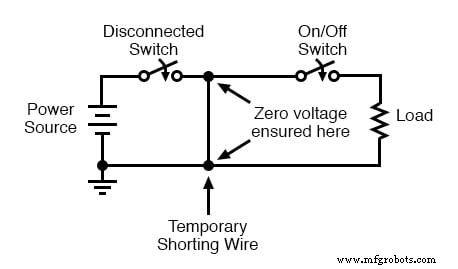

Wenn die temporäre Erdungsverbindung vorhanden ist, sind beide Seiten der Lastverkabelung mit Erde verbunden, wodurch ein Nullenergiezustand an der Last sichergestellt wird.

Da eine Erdverbindung auf beiden Seiten der Last elektrisch einem Kurzschluss über die Last mit einem Draht entspricht, ist dies eine weitere Möglichkeit, das gleiche Ziel der maximalen Sicherheit zu erreichen:

In jedem Fall sind beide Seiten der Last elektrisch geerdet, sodass keine Spannung (potenzielle Energie) zwischen beiden Seiten der Last und dem Boden, auf dem sich Personen befinden, auftritt. Diese Technik des vorübergehenden Erdens von Leitern in einem spannungslosen Stromsystem ist bei Wartungsarbeiten an Hochspannungs-Stromverteilungssystemen sehr verbreitet.

Ein weiterer Vorteil dieser Vorsichtsmaßnahme ist der Schutz gegen die Möglichkeit, dass der Trennschalter geschlossen wird (eingeschaltet ist, damit die Stromkreiskontinuität hergestellt wird), während Personen noch Kontakt mit der Last haben.

Der über die Last geschaltete temporäre Draht würde beim Schließen des Trennschalters einen Kurzschluss erzeugen, der sofort alle Überstromschutzvorrichtungen (Leistungsschalter oder Sicherungen) im Stromkreis auslöst, wodurch der Strom wieder abgeschaltet würde. Der Trennschalter kann in diesem Fall sehr wohl Schaden nehmen, aber die Arbeiter an der Last sind geschützt.

An dieser Stelle sei noch erwähnt, dass Überstromschutzgeräte keinen Schutz gegen elektrischen Schlag bieten sollen. Sie dienen vielmehr ausschließlich dazu, Leiter vor Überhitzung durch zu hohe Ströme zu schützen.

Die gerade beschriebenen temporären Kurzschlüsse würden tatsächlich dazu führen, dass alle Überstromgeräte im Stromkreis „auslösen“, wenn der Trennschalter geschlossen würde, aber erkennen, dass der Schutz vor elektrischem Schlag nicht die beabsichtigte Funktion dieser Geräte ist. Ihre Hauptfunktion würde lediglich zum Schutz der Arbeiter genutzt, wenn der Kurzschlussdraht vorhanden ist.

Strukturierte Sicherheitssysteme:Lock-out/Tag-out

Da es natürlich wichtig ist, alle Trennvorrichtungen in der Offenstellung (Aus) sichern zu können und sicherzustellen, dass sie während der Arbeiten an der Schaltung so bleiben, muss ein strukturiertes Sicherheitssystem eingerichtet werden . Ein solches System wird häufig in der Industrie verwendet und heißt Lock-out/Tag-out .

Ein Lock-Out/Tag-Out-Verfahren funktioniert so:Alle Personen, die an einem gesicherten Stromkreis arbeiten, haben ihr eigenes persönliches Vorhängeschloss oder Kombinationsschloss, das sie vor Arbeiten am System auf den Steuerhebel einer Trennvorrichtung setzen.

Darüber hinaus müssen sie ein Schild ausfüllen und unterschreiben, das sie an ihrem Schloss hängen und auf dem Art und Dauer der Arbeiten, die sie am System durchführen wollen, beschreiben. Wenn mehrere Energiequellen „ausgesperrt“ werden müssen (mehrere Trennschalter, zu sichernde elektrische und mechanische Energiequellen usw.), muss der Arbeiter so viele seiner Schlösser wie nötig verwenden, um die Stromversorgung des Systems zu sichern bevor die Arbeit beginnt.

Auf diese Weise wird das System in einem Nullenergiezustand gehalten, bis jede letzte Sperre von allen Trenn- und Abschaltgeräten entfernt wird, und das bedeutet, dass jeder letzte Arbeiter seine Zustimmung erteilt, indem er seine eigenen persönlichen Sperren entfernt. Wenn die Entscheidung getroffen wird, das System wieder einzuschalten und die Sperren einer Person noch vorhanden sind, nachdem alle Anwesenden ihres entfernt haben, zeigen die Tags an, wer diese Person ist und was sie tut.

Selbst mit einem guten Lock-out/Tag-out-Sicherheitsprogramm sind immer noch Sorgfalt und vernünftige Vorsichtsmassnahmen erforderlich. Dies gilt insbesondere in industriellen Umgebungen, in denen eine Vielzahl von Personen gleichzeitig an einem Gerät oder System arbeiten können. Einige dieser Leute wissen möglicherweise nicht über das richtige Sperr-/Tag-out-Verfahren Bescheid oder wissen es, sind aber zu selbstgefällig, um es zu befolgen. Gehen Sie nicht davon aus, dass sich alle an die Sicherheitsregeln gehalten haben!

Nachdem ein elektrisches System ausgesperrt und mit Ihrem persönlichen Schloss versehen wurde, müssen Sie noch einmal überprüfen, ob die Spannung wirklich im Null-Zustand gesichert ist. Eine Möglichkeit zur Überprüfung besteht darin, zu sehen, ob die Maschine (oder was auch immer daran gearbeitet wird) startet, wenn der Start Schalter oder Taster betätigt wird.

Wenn es startet, wissen Sie, dass Sie die Stromversorgung nicht erfolgreich gesichert haben. Außerdem solltest du immer Prüfen Sie mit einem Messgerät, ob gefährliche Spannung vorhanden ist, bevor Sie einen Leiter im Stromkreis berühren. Um am sichersten zu sein, sollten Sie dieses Verfahren zur Überprüfung, Verwendung und anschließenden Überprüfung Ihres Messgeräts befolgen:

• Überprüfen Sie, ob Ihr Messgerät bei einer bekannten Spannungsquelle richtig anzeigt.
• Verwenden Sie Ihr Messgerät, um den gesperrten Stromkreis auf gefährliche Spannungen zu testen.
• Überprüfen Sie Ihr Messgerät noch einmal auf eine bekannte Spannungsquelle, um zu sehen, ob es immer noch so anzeigt, wie es sollte.

Obwohl dies übertrieben oder sogar paranoid erscheinen mag, ist es eine bewährte Technik, um einen elektrischen Schlag zu verhindern. Ich hatte einmal, dass ein Messgerät die Spannung nicht anzeigte, wenn es sein sollte, während ich einen Stromkreis überprüfte, um festzustellen, ob er "tot" war. Hätte ich nicht andere Mittel verwendet, um das Vorhandensein von Spannung zu überprüfen, wäre ich heute vielleicht nicht am Leben, um dies zu schreiben.

Es besteht immer die Möglichkeit, dass Ihr Spannungsmesser gerade dann defekt ist, wenn Sie ihn auf einen gefährlichen Zustand überprüfen müssen. Befolgen Sie diese Schritte, um sicherzustellen, dass Sie nie durch ein kaputtes Messgerät in eine tödliche Situation geraten.

Schließlich erreicht der Elektrofachmann einen Punkt im Sicherheitsprüfungsverfahren, an dem es als sicher erachtet wird, den/die Leiter tatsächlich zu berühren. Denken Sie daran, dass es nach allen Vorsichtsmaßnahmen immer noch möglich (wenn auch sehr unwahrscheinlich) sein kann, dass eine gefährliche Spannung anliegt.

Eine letzte Vorsichtsmaßnahme an dieser Stelle besteht darin, den/die Schaffner kurz mit dem Handrücken zu berühren bevor Sie es anfassen oder ein Metallwerkzeug berühren. Wieso den? Wenn aus irgendeinem Grund noch Spannung zwischen diesem Leiter und Erdungsmasse vorhanden ist, wird die Fingerbewegung durch die Stoßreaktion (das Ballen zur Faust) den Kontakt unterbrechen mit dem Dirigenten.

Bitte beachte, dass dies absolut der letzte ist Schritt, den jeder Elektriker machen sollte, bevor er mit der Arbeit an einem Stromsystem beginnt und nie als alternative Methode zur Überprüfung auf gefährliche Spannung verwendet werden. Sollten Sie jemals Grund haben, an der Vertrauenswürdigkeit Ihres Messgeräts zu zweifeln, verwenden Sie ein anderes Messgerät, um eine „Zweitmeinung“ einzuholen.

RÜCKBLICK:

• Null-Energie-Zustand :Wenn ein Stromkreis, ein Gerät oder ein System so abgesichert wurde, dass keine potenzielle Energie vorhanden ist, die jemandem schaden könnte, der daran arbeitet.
• Trennschalter müssen in einem ordnungsgemäß ausgelegten elektrischen System vorhanden sein, um eine bequeme Bereitschaft für einen Nullenergiezustand zu ermöglichen.
• Vorübergehende Erdungs- oder Kurzschlusskabel können an eine zu wartende Last angeschlossen werden, um das Personal, das an dieser Last arbeitet, zusätzlich zu schützen.
• Sperre/Tag-out funktioniert so:Bei der Arbeit an einem System im Nullenergiezustand platziert der Arbeiter ein persönliches Vorhängeschloss oder Kombinationsschloss an jeder Energietrennvorrichtung, die für seine oder ihre Aufgabe an diesem System relevant ist. Außerdem hängt an jedem dieser Schlösser ein Tag, das die Art und Dauer der zu erledigenden Arbeit beschreibt und wer sie ausführt.
• Überprüfen Sie immer, ob ein Stromkreis nach dem „Aussperren“ mit Testgeräten im Nullenergiezustand gesichert wurde. Stellen Sie sicher, dass Sie Ihr Messgerät vor und nach der Überprüfung des Stromkreises testen, um sicherzustellen, dass es ordnungsgemäß funktioniert.
• Wenn es an der Zeit ist, den/die Leiter eines vermeintlich toten Stromsystems tatsächlich zu kontaktieren, tun Sie dies zuerst mit dem Handrücken, damit im Falle eines Schocks die Muskelreaktion die Finger wegzieht der Dirigent.
