Geschirrdesign mit E3.series

In diesem Artikel erfahren Sie, wie die Erstellung von elektrischen Kabelbäumen für die Fertigung in E3.series einfach und intuitiv sein kann. Kabelbäume können unterschiedliche Anwendungen haben, z. B. in der industriellen Automatisierung und für die Automobilindustrie. Siehe den vollständigen Artikel.

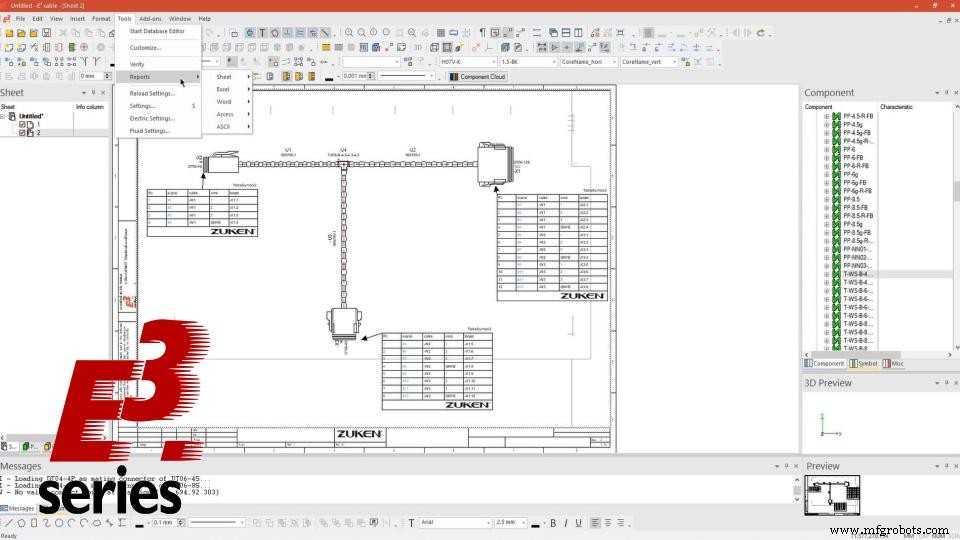

Die Kabelbaumerstellung beginnt mit dem Einfügen eines Blatts vom Typ Formboard, das über Funktionen für die Fertigungsentwicklung verfügt. Anschließend werden dem Projektblatt mit dem Kabelsatz die Steckverbinder hinzugefügt, die in den exklusiven Tabellen des E3.series-Formboard-Moduls angegeben sind, dann wird der Kabelschutz hinzugefügt.

Schließlich wird automatisch die Material- und Kabelliste generiert, die alle wichtigen Informationen enthält, um Ihre Projekte effizient für Ihren Bedarf zu optimieren.

Sehen Sie sich das folgende Video an und erfahren Sie, wie einfach es ist, mit E3.series zu arbeiten:

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!

Klicken Sie auf das Banner unten:

Beispiel für Kabelbaumkonstruktion für die Industrie:

Abonnieren Sie hier unseren Youtube-Kanal für weitere technische Videos.

Das E3.formboard

Dies ist eine Komplettlösung zum Erstellen von Fertigungskabelbaumzeichnungen auf jeder Blattgröße mit einer oder mehreren Fertigungszeichnungen im selben Projekt.

>

Einige E3.formboard-Funktionen

• Kabellänge;
• Verbindungstabellen;
• Segmentrotation.

Entdecken Sie E3.formboard in vollem Umfang AUF DIESEM LINK.

Testen Sie E3.series nach Ihren Wünschen mit der Schaltfläche unten:
