Elektrische Schaltpläne schnell mit CAE E3.series erstellen: Schritt-für-Schritt-Anleitung

In diesem Artikel zeigen wir, wie die Erstellung eines elektrischen Schaltplans in E3.series durchgeführt wird. Die Erstellung ist einfach, intuitiv und durch die intelligenten Funktionen von E3.series werden die Prozesse vollständig optimiert und effizient, sodass die Konzeptionszeit Ihrer Projekte so kurz wie möglich bleibt. Sehen Sie den vollständigen Video-Artikel!

Ersteinstellungen

Zunächst wird das Raster für die Projektblätter definiert und die gewünschte Sprache gewählt. Die elektrischen Einstellungen des Projekts sind über „Werkzeuge“ → „Einstellungen“ oder die „S“-Taste erreichbar.

Anschließend werden drei Arbeitsblätter mit den Namen 1, 2 und 3 hinzugefügt.

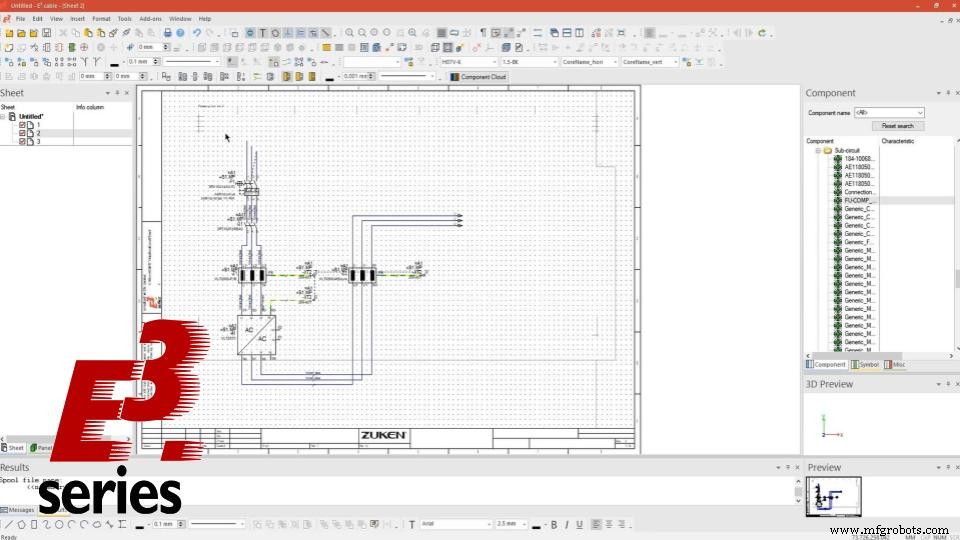

Mit dem ersten Blatt ausgewählt, werden zwei identische Teilschaltungen hinzugefügt. Das Hinzufügen erfolgt per Drag & Drop der Komponenten aus der Bibliothek ins Projektblatt.

Querverweise

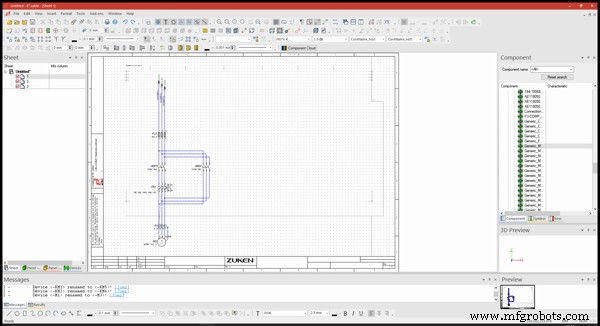

Dann werden Querverweise zu den offenen Verbindungen der Teilschaltungen eingefügt. Beim Hinzufügen der Querverweise in der Teilschaltung des zweiten Blatts werden die Namen automatisch festgelegt; für die anderen Referenzen ist eine Umbenennung per „F2“-Taste oder Rechtsklick → „Texteigenschaften“ möglich.

Für das zweite und dritte Blatt werden drei Steckverbinder in die Zeichnung eingefügt, um die Querverweise der Teilschaltungen fortzusetzen. Nach korrekter Umbenennung werden die Referenzen mit Nummer und Position im Projektblatt hervorgehoben.

Dies funktioniert sowohl innerhalb desselben Blatts als auch über verschiedene Blätter hinweg.

Berichtstypen

Abschließend werden Stückliste und Inhaltsverzeichnis über „Werkzeuge – Berichte“ hinzugefügt. E3.series bietet diverse Berichtsoptionen:

• Inhalt
• Stückliste (BOM)
• Verbindungen
• Kabel
• u. a.

In verschiedenen Formaten wie:

• Projektblatt
• Excel
• Word
• Access
• ASCII
