Ein sehr einfacher Generator / Generator (Dynamisches Modell aus dem Müll)

Ein sehr einfacher Generator/Generator (dynamisches Modell aus dem Papierkorb)

Dies ist ein sehr einfaches dynamisches Modell eines elektrischen Generators / Generators, um das Arbeitsprinzip des Generators zu verstehen. Wir haben eine LED als Last an den Generatorausgang angeschlossen.

Wenn Sie den Anker drehen (Cycle-Speiche oder Steal-Speiche), wird die E.M.F in den Leitern erzeugt, die LED leuchtet.

Hier gehen wir Schritt für Schritt vor.

Spool-Generator.

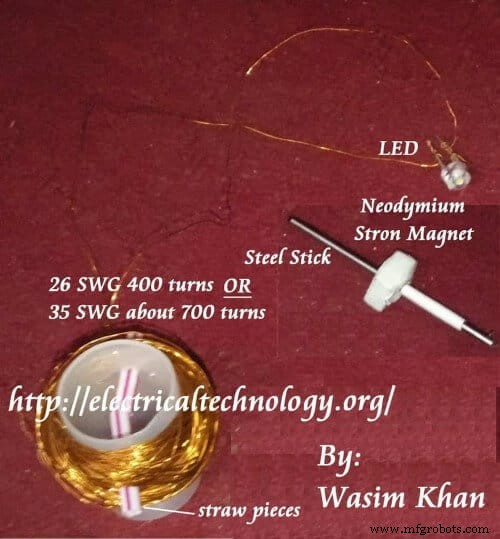

Anforderungen :

• Isolierter Kupferdraht um 26 SWG 400 Windungen (Sie können auch 35 SWG verwenden)
• Starke Neodym-Magnete
• Klebebandspule
• 2 Sicherheitsnadeln oder Büroklammern (gleiche Größe)
• Strohstücke
• LED
• Gummistück
• Strohstücke

Verfahren:

• Wicklen Sie 400 Windungen von 26-Gauge-isoliertem Kupferdraht um die leere Spule des Installationsbands. (Sie können auch 800 Umdrehungen mit 35 SWG anstelle von 400 Umdrehungen mit 26 SWG verwenden)
• Entfernen oder kratzen Sie die Isolierung des Kupferdrahts an beiden Enden.

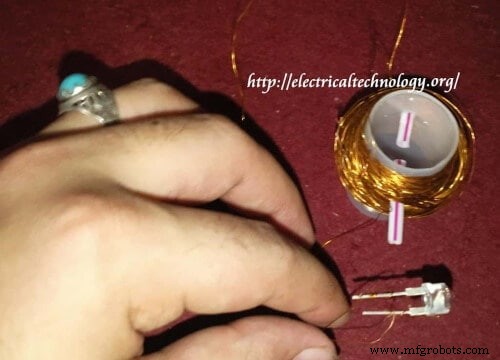

• Schließen Sie eine LED an die Spulenenden an.
• Kleben Sie zwei Büroklammern diametral gegenüberliegend auf die Spulenabdeckung.
• Stecken Sie einen Stahlstab durch ein weißes Gummistück und kleben Sie starke Magnete auf

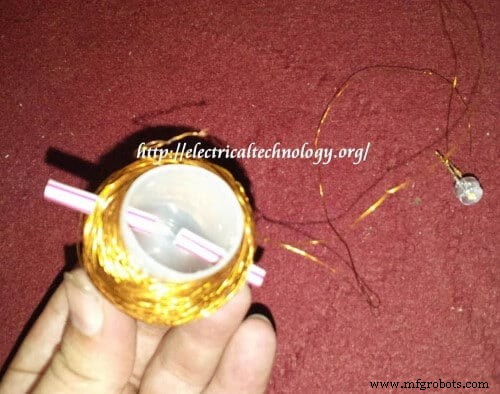

• Zwei lose Strohstücke als Lager schieben
• Abdeckung auf der Spule befestigen

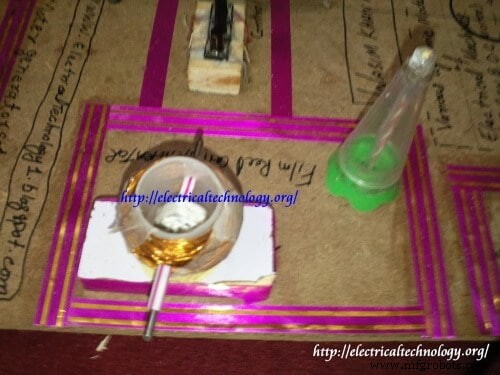

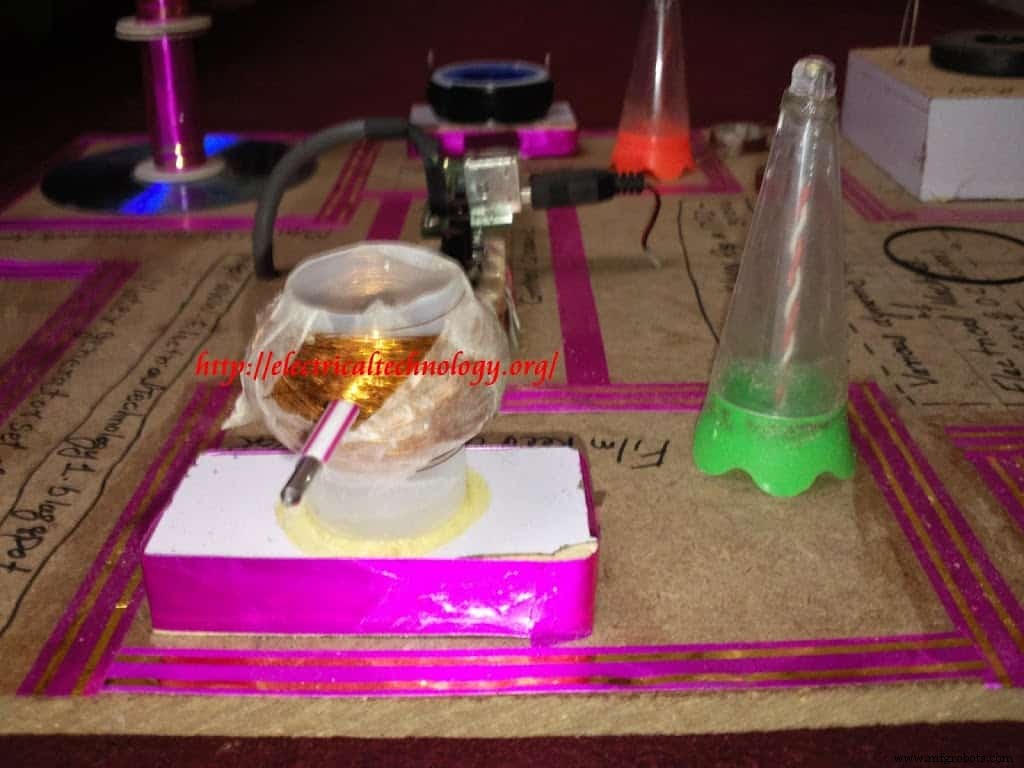

• Spulengenerator bereit

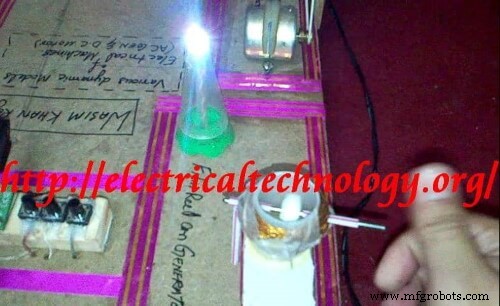

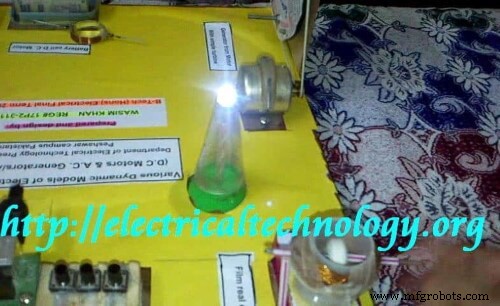

• Drehen, um die LED zum Leuchten zu bringen.

PICs-Geschichte.
                                (Zum Vergrößern auf das Bild klicken oder Bild in neuem Tab anzeigen)

(Zum Vergrößern Bild anklicken oder Bild in neuem Tab anzeigen)

                                  (Zum Vergrößern auf das Bild klicken oder Bild in neuem Tab anzeigen)

                                 (Zum Vergrößern auf das Bild klicken oder Bild in neuem Tab anzeigen)

                                     (Zum Vergrößern auf das Bild klicken oder in neuem Tab anzeigen)

                                 (Zum Vergrößern auf das Bild klicken oder Bild in neuem Tab anzeigen)

                                  (Zum Vergrößern auf das Bild klicken oder Bild in neuem Tab anzeigen)
