Wie wird ein 3-Phasen-Simultan-Warmwasserbereiter-Thermostat verdrahtet?

Dreiphasig setzt die unsymmetrische Verkabelung des elektrischen Warmwasserbereiter-Thermostats mit zwei Elementen fort

In unserer beliebten Serie zur Verkabelung elektrischer Warmwasserbereiter zeigen wir dreiphasige asymmetrische und gleichzeitige elektrische Heizungsthermostate und Heizelementverkabelung (480 V oder jede andere dreiphasige Spannung – NEC und 400 V bis 415 V AC – IEC) im heutigen Post.

Unterschied zwischen 3-phasig ausgeglichenem und unausgeglichenem Warmwasserbereiter

Bei einer symmetrischen dreiphasigen Verkabelung werden alle heißen Drähte (Leitungen) gleich versorgt (gleiche Stromstärke und Spannung). Bei einer Sternschaltung führt der Neutralleiter keinen Strom und dient als Rückweg für den Strom.

In dieser Verkabelung versorgt ein einzelner heißer Draht (Leitung) beide Heizelemente durch den Heizungsthermostat. Die Gesamtsumme des Neutralpunkts ist nicht Null, d. h. er führt den unsymmetrischen Nettostrom.

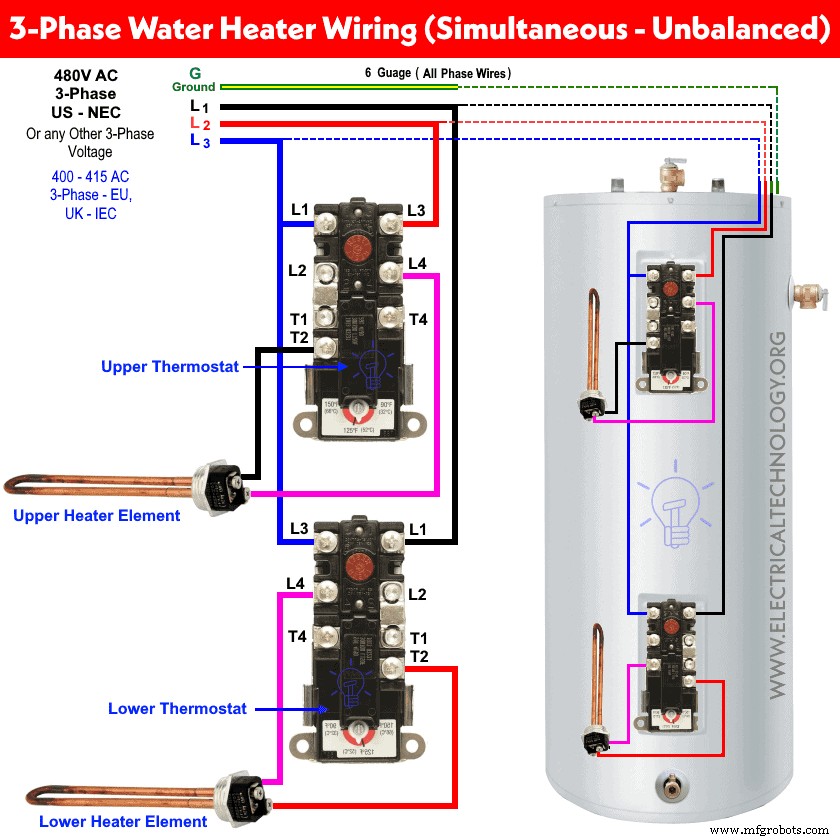

3-phasig Unsymmetrische gleichzeitige Warmwasserbereiter-Thermostatverkabelung

Gleichzeitig oder kontinuierlich bedeutet, dass sowohl der obere als auch der untere Thermostat und die Heizelemente gleichzeitig in Betrieb sind und nicht voneinander abhängig sind, da für jeden eine separate Dreiphasenversorgung bereitgestellt wurde Heizelement.

Denken Sie daran, dass sowohl der untere als auch der obere Thermostat ECO-geschützt sind, d. h. beide sind gleich. In dieser Verdrahtungsverbindung von einer dreiphasigen Haupttafel ist die Leitung 1 (Schwarz) mit L1 verbunden und L3 Klemmen des oberen bzw. unteren Thermostats. Line 2 (Rot) und Line 3 (Blau) sind mit L3 verbunden des oberen Thermostats und L1 des unteren Thermostats.

Oberes Heizelement wird über L4 angeschlossen und T2 Klemmen des oberen Thermostats und des unteren Heizelements sind über L4 verbunden und T2 Klemmen des unteren Thermostats.

Auf diese Weise sind beide Heizelemente gleichzeitig in Betrieb. Derselbe Schaltplan kann für dreiphasige 480-V-Wechselstrom oder jede andere dreiphasige Spannung (US – NEC) verwendet werden oder jede andere dreiphasige Versorgung und dreiphasig 400–415 V AC (UK &EU – IEC) . Beachten Sie, dass wir Rot, Schwarz und Blau für dreiphasige heiße Leitungen nur zu Illustrationszwecken verwendet haben. Sie können sich an Ihre regionalen Elektrovorschriften und Kabelfarben halten.

Draht- und Unterbrechergröße für dreiphasige Elektroheizungen

In unserem Verdrahtungs-Tutorial haben wir 6-Gauge-Draht für jeden heißen Draht verwendet. Sie können Kabel/Drähte in der richtigen Größe und einen Trennschalter in der richtigen Größe entsprechend der Nennleistung des Heizgeräts verwenden. Überprüfen Sie das Benutzerhandbuch und die auf dem Thermostat und den Heizelementen aufgedruckten Typenschilddaten.

Elementleistung Phasen

Leistungsschaltergröße (Ampere) Kupferdrahtgröße in Stärke
208V 240V 277V 480 V 208V 240 V 277V 480 V
3000W 1 20 A 20 A 15A 15A 12 12 14 14
3 20 A 20 A 15A 12 12 14
3800W 1 25 A 20 A 10 10
4000W 1 25 A 25 A 20 A 15A 10 10 12 14
3 25 A 25 A 15A 10 10 14
4500W 1 30A 25 A 25 A 15A 10 10 10 14
3 30A 25 A 15A 10 10 14
5000W 1 30A 30A 25 A 15A 10 10 10 14
3 30A 30A 15A 10 10 14
5500W 1 35A 30A 25 A 15A 8 10 10 14
3 35A 30A 15A 8 10 14
6000W 1 40 A 35A 30A 20 A 8 8 10 12
3 35A 30A 15A 8 10 14
8000W 1 50 A 45A 40 A 25 A 8 8 8 10
3 45A 40 A 20 A 8 8 12
9000W 1 50 A 45A 25 A 8 8 10
3 50 A 45A 25 A 8 8 10
10000W 1 50 A 30A 8 10
3 50 A 25 A 8 10
11000W 1 50 A 30A 8 10
3 50 A 25 A 8 10
12000W 1 35A 8
3 30A 10

Farbcodes für dreiphasige Verkabelung – NEC und IEC

Abgesehen von den NEC- oder IEC-Farbcodes für die Verkabelung können Sie die für Ihre Region geltenden örtlichen Gebietscodes verwenden.

NEC:

120 V, 208 V und 240 AC:

Schwarz =Phase 1 oder Leitung 1, Rot =Leitung 2, Blau =Leitung 3, Weiß/Grau =Nullleiter und Grün/Gelb =Erdungskabel

277 V und dreiphasig 480 V

Braun =Phase 1 oder Leitung 1, Orange =Leitung 2,  Gelb =Leitung 3, Grau =Nullleiter und Grün oder blanker Leiter =Erdungskabel

IEC:

Dreiphasig 400 bis 415 AC:

Braun =Phase 1 oder Leitung 1, Schwarz =Leitung 2, Grau =Leitung 3, Blau =Neutralleiter und Grün =Erdleiter

Warnung:
