Wie verkabelt man 1-Phasen- und 3-Phasen-Split-Lastverteiler?

Verdrahtung eines 230 V/400 V, 1-Φ- und 3-Φ-Split-Lastverteilers:UK und EU – IEC

Aufteilen & Dual-Split-Lastverteiler

Der dreiphasige Verteiler mit doppelter geteilter Last wird verwendet, um die elektrische Stromversorgung über den Hauptschalter und separate RCD/RCCB für jeden Abschnitt bereitzustellen. Auf diese Weise kann derselbe Verteiler verwendet werden, um die Lastpunkte über mehrere RCDs aufzuteilen. Darüber hinaus können einige der RCDs für dreiphasige 400-V-Schaltungen in gewerblichen und industriellen Anwendungen verwendet werden, während die anderen RCDs für einphasige 230-V-Geräte und Wohnanwendungen verdrahtet werden können.

Zum Beispiel steuert der drei-/vierpolige Hauptschalter beide 4-poligen RCDs, während RCD#1 die ein- oder dreiphasigen Lastkreise in separaten Abschnitten steuert (z Erdgeschoss oder 1. Stock, 1. Stock usw.), während RCD#2 die ein-/dreiphasigen Lastkreise im anderen Teil des Wohngebiets steuert und schützt (z. B. Stromkreise im Obergeschoss, 2. Stock oder 2. Stock usw.)

Die doppelt geteilte Last oder einfach geteilte Lastverteilungsplatinen bieten einen Schutz mit hoher Integrität und mehreren Vorteilen. Wenn zum Beispiel der erste RCD aufgrund eines Fehlers auslöst, wird das gesamte Gebäude nicht unter sofortiger Dunkelheit leiden, d. h. der Rest der Stromkreise wird gut funktionieren, da andere RCDs nicht vom ersten abhängen. Im Falle eines einzelnen RCD mit Fehler wird der gesamte Bereich mit einem vollständigen Stromausfall konfrontiert.

Gut zu wissen:Ein dreiphasiger Verteiler kann verwendet werden, um eine einphasige Versorgung bereitzustellen, während die einphasige Verbrauchereinheit nicht in der Lage ist, dreiphasige Stromkreise zu speisen.

Eine Verteilertafel (auch bekannt als Hauptschalterkasten, Schalttafel oder Schalttafel) ist eine Kombinationseinheit aus Schutzgeräten (wie Hauptschalter, MCB, MCCB, RCD, RCBO, Isolator , Sicherungen und Schalter usw.), die in gewerblichen (z. B. Industrie) und häuslichen (z. B. Wohngebäuden) Anwendungen verwendet werden, um Lastkreise und Geräte sicher zu steuern und mit elektrischer Energie zu versorgen.

Wir werden nie wieder und wieder wiederholen, wie wir den Unterschied zwischen einphasiger und dreiphasiger Stromversorgung sowie Systemen mit symmetrischer und unsymmetrischer Last in den vorherigen Posts und Verdrahtungs-Tutorials besprochen haben. Zur grundlegenden Überarbeitung sind im Folgenden die üblichen Spannungspegel für Privathaushalte und Gewerbe in Großbritannien, Europa und anderen Ländern aufgeführt, die den IEC-Regeln folgen, wie z. B. die Vereinigten Arabischen Emirate, KSA, Indien, Pakistan, Südafrika, die Philippinen usw.

Einphasige und dreiphasige Spannung in Großbritannien und der EU

Folgendes ist das typische Stromverteilungssystem für sowohl einphasige als auch dreiphasige Versorgungsspannung in Großbritannien, der EU und anderen Ländern, das den IEC- und britischen Standards entspricht.

• Der Leistungstransformator ist an 33 kV angeschlossen, wodurch die 33 kV auf 11 kV heruntertransformiert werden.
• Die Sekundärseite des 33-kV-/11-kV-Transformators ist mit der Primärseite (die in Dreieckschaltung verdrahtet ist) des Verteilungstransformators verbunden, der am Strommast montiert ist.
• Die Sekundärseite des Verteilungstransformators ist in Sternschaltung verdrahtet.
• Der Sekundärtransformator wandelt die Spannung von 11 kV in 400 V dreiphasig und 230 V einphasig herunter.
• Im Verteilungstransformator gibt es 4 Drähte (drei Leitungen + Nullleiter), die von der sterngeschalteten Sekundärseite ausgehen.
• Der Spannungspegel zwischen drei Leitungen beträgt dreiphasig 400 V, während die Versorgungsspannung zwischen jeder Phase und dem Neutralleiter 230 V einphasig beträgt.
• Alle vier Drähte (drei Leitungen + Nullleiter) von der Sekundärseite des Transformators werden an den dreiphasigen kWh-Energiezähler angeschlossen und schließlich zur weiteren Stromversorgung in die Hauptverteilung geführt Versorgungsverteilung.

Dreiphasenspannung in EU und UK – IEC

3-Φ, 400 V (drei Leiter + Nullleiter + Erde)

Wo:

• L1 =Leitung 1 oder Phase 1
• L2 =Leitung 2 oder Phase 2
• L3 =Leitung 3 oder Phase 3
• N =Neutral
• E =Erde

Kurz gesagt, 3-Phasen, 400 V können durch drei Leitungen erreicht werden (L1, L2, L2). Denken Sie daran, dass der Neutralleiter in Dreiphasen-Verkabelungssystemen nicht immer erforderlich ist. Bitte überprüfen Sie die vorherigen Schaltpläne für weitere Details. Darüber hinaus müssen fast alle metallischen Körper der Geräte mit der Erde/dem Erdungskabel an einem oder mehreren Punkten über den Erdungsleiter mit der im Boden vergrabenen Erdungsplatte verbunden werden. (Weitere Einzelheiten finden Sie im vorherigen Beitrag:Elektrische Erdung – Methoden und Arten der Erdung und Erdung

Einphasige Spannung in EU und UK – IEC

1-Φ, 230 V (Phase + Nullleiter + Erde)

Wo:

• P =Leitung 1 oder Phase
• N =Neutral
• E =Erde

Die einphasigen Lastpunkte können über eine Phase oder eine beliebige Leitung (L1, L2 oder L3) und einen Neutralleiter mit Schutzerde verbunden werden. Auf diese Weise können drei Drähte verwendet werden, um die einphasigen Lastkreise mit der 230-V-Stromversorgung zu verbinden.

Bitte beachten Sie, dass wir mehrere Verdrahtungskonfigurationen für dreiphasige Split-Lastverteiler haben, d. h.

• Split Load, einphasig von dreiphasig
• Teillast, dreiphasig
• Split Load, dreiphasig und einphasig (Kombination aus 1-Φ &3-Φ Split Load Distribution Board)

Wie verdrahte ich eine 1-Φ-Last in einem geteilten Lastverteiler?

Im folgenden Schaltplan für die doppelt geteilte Lastverteilung sind insgesamt 24 Nummern von 1-P-Leistungsschaltern für einphasige 230-V-Lastkreise verdrahtet, d. h. Deckenventilator, Klimaanlage, und Beleuchtungspunkte usw. über drei Drähte (Phase, Neutral &Erde). Je nach Systemanforderungen können Sie bei Bedarf RCBOs oder zweipolige MCBs verwenden.

Die gesamte Schaltung ist in zwei Teile geteilt, d.h. die 12 Nr. der 1-poligen MCBs (oberer Teil) werden durch den ersten RCD (linke Seite) gesteuert und geschützt und die restlichen 12 Nr . von MCBs (unterer Teil) sind mit dem zweiten RCD (rechte Seite) verdrahtet. Beide RCDs werden durch den 3- oder 4-poligen MCB/MCCB-Hauptschalter als Trenner geschützt und gesteuert.

Denken Sie daran, dass es separate neutrale Sammelschienen für jeden Abschnitt gibt, der durch einen einzelnen RCD geschützt ist. Darüber hinaus kann ein gemeinsamer Erdschienen-Neutralleiter sowohl für RCBOs als auch für Lastpunkte verwendet werden, die an die 1-P-, MCB-Leistungsschalter angeschlossen sind.

Wie verdrahte ich eine 3-Φ-Last in einem geteilten Lastverteiler?

In diesem Schaltplan werden nur dreiphasige Lastkreise und MCBs für dreiphasige 400-V-Lastkreise verdrahtet, z. Motoren, Industriesteckdosen/-stecker, Durchlauferhitzer usw. über vier oder fünf Leiter (3-Leiter + Nullleiter (optional) + Erdleiter).

Dies ist der Schaltplan wie oben, der stattdessen die Verdrahtung für 3-Phasen-Lastkreise zeigt. Auf diese Weise werden zwei RCDs verwendet, um die Last aufzuteilen, d. h. der erste RCD steuert und schützt die dreiphasigen Lastpunkte, die mit der oberen 3-poligen MCB-Bank verbunden sind. In ähnlicher Weise schützt der zweite RCD die dreiphasigen Stromkreise, die an die Bank des unteren 3-poligen MCB angeschlossen sind.

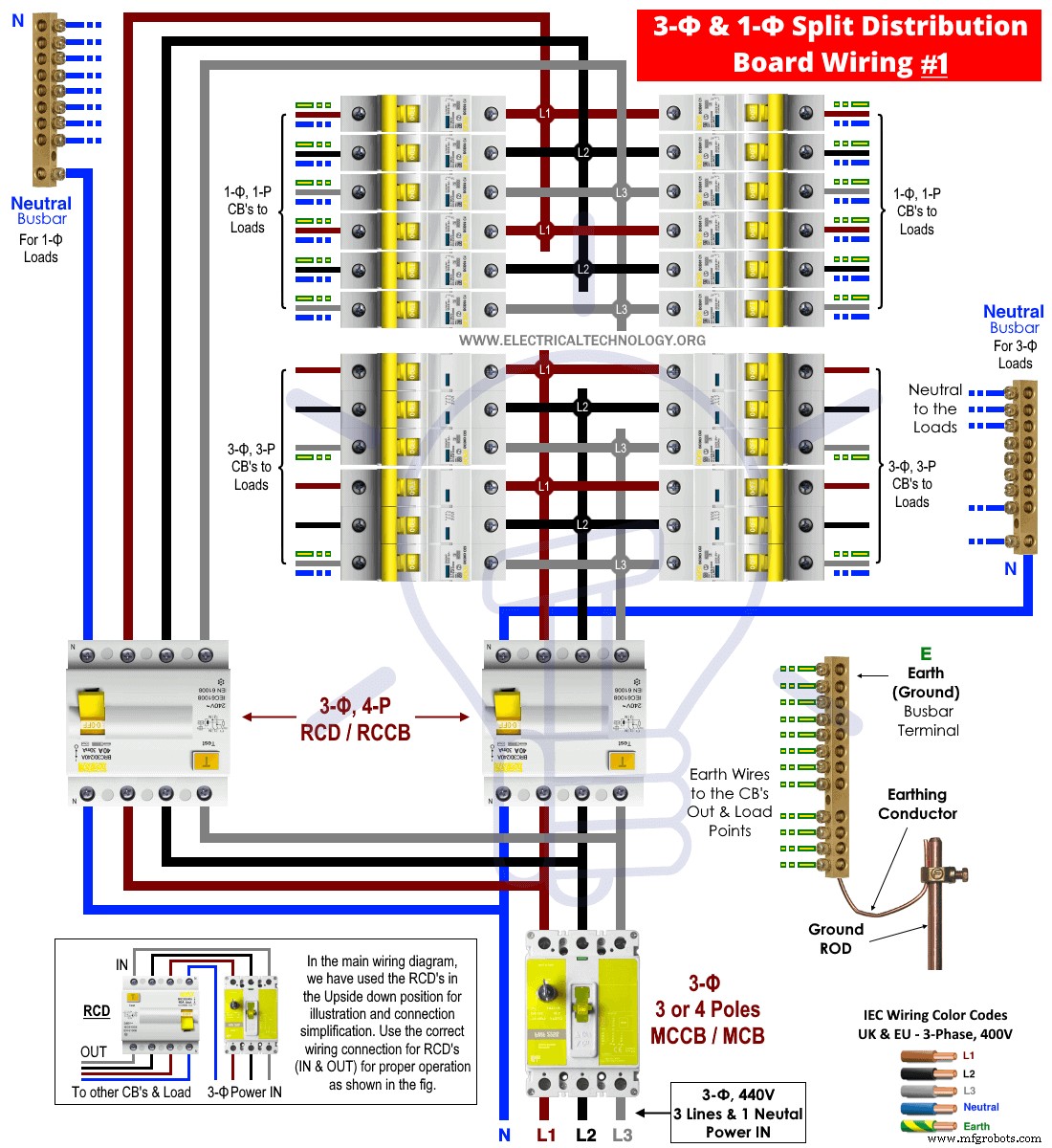

Wie verdrahtet man sowohl 1-Φ- als auch 3-Φ-Last in einer geteilten Lastverteilungsplatine?

Der folgende Schaltplan zeigt die Kombination aus einphasigem 230-V- und dreiphasigem 400-V-Split-Lastverteiler. Einphasige Lastkreise, d. h. Lüfter, Glühbirnen und andere Haushaltsgeräte, können direkt an Phase, Neutralleiter und Masse/Erde angeschlossen werden.

Der erste RCD (linke Seite) wird verwendet, um die einphasigen 230-V-Lastpunkte zu steuern und zu schützen, die an einpolige MCBs angeschlossen sind (12 Leistungsschalter in der oberen Schalterbank). Der zweite RCD (rechte Seite) ist verdrahtet, um die dreiphasigen 400-V- und Last- und Stromkreise zu schützen und zu steuern, die an dreipolige MCBs angeschlossen sind (4 Nr. MCB in der unteren Leistungsschalterbank).

Die dreiphasigen Lastpunkte, d. h. Motoren, Warmwasserbereiter und Stromkreise, können direkt an die drei Leitungen + Erdungskabel angeschlossen werden, wobei der Neutralleiter optional ist und von der Konstruktion der Maschine und des Geräts abhängt .

Im Hauptschaltplan. Wir haben die RCDs zur Veranschaulichung und zur Vereinfachung des Anschlusses in der umgekehrten Position verwendet und installiert. Verwenden Sie die richtige Verdrahtungsverbindung für RCDs (IN und Out) für einen ordnungsgemäßen Betrieb, wie in Abb.

3-Phasen- und 1-Phasen-Split-Load-Distribution-Board-Verkabelung – alte britische Kabel-Farbcodes

Wie die meisten anderen Länder wie KSA, VAE, IND, Pak usw. folgen auch die gleichen Spannungsniveaus für einphasige und dreiphasige wie IEC, aber einige von ihnen verwenden sie immer noch die alten Farbcodes für Kabel im Vereinigten Königreich (vor 2004). Darüber hinaus erhalten wir Anfragen von der Leserschaft, die Schaltpläne in RYB-Verkabelungsfarbcodes aufzunehmen. Hier ist also die Verkabelung eines geteilten Lastverteilers für 1-Φ- und 3-Φ-Stromkreise und Leistungsschalter gemäß den alten britischen Farbcodes für die Verkabelung.

Verdrahtung von 3-Φ-, 400-V- und 1-Φ-230-V-Laststromkreisen in geteilter Lastverteilungsplatine

In einem dreiphasigen Split-Lastverteiler werden zwei RCDs verwendet, um einphasige Leistungsschalter und zugehörige Lastpunkte sowie dreiphasige MCBs und angeschlossene Lastkreise zu schützen und zu steuern. Wie im folgenden Schaltplan gezeigt, haben wir zwei RCDs verwendet, d. h. den ersten für 400-V-Stromkreise und den zweiten für 230-V-Stromkreise.

Sie können dem gleichen Diagramm folgen, d. h. beide RCDs für zwei verschiedene dreiphasige Lastkreise ODER beide einphasigen Kreise oder eine Kombination aus einphasigen und dreiphasigen 400-V-/230-V-Lastkreisen.

Auf diese Weise kann eine einphasige Last direkt an eine beliebige Phase (L1, L2 oder L3), Neutralleiter und Erdleiter angeschlossen werden, d. h. drei Leiter. Andererseits können dreiphasige Lasten an alle drei Phasen (L1, L2 und L3), Erde und Neutral (falls erforderlich) angeschlossen werden.

In der folgenden Abbildung sind der Schutz und die Steuerung der einphasigen und dreiphasigen Lastkreise für die Verdrahtung von geteilten Lastverteilern wie folgt.

Einphasige 230-V-Lasten, geschützt durch RCD Nr. 2

• Standardbuchse über 1-poligen MCB
• Waschmaschine über 1-poligen RCBO

Dreiphasige 400-V-Lasten, geschützt durch RCD Nr. 1

• 3-Phasen-Motor über dreipoligen MCB (drei Drähte)
• Industriesteckdose (fünf Drähte, d. h. drei Phasen, 1 Neutralleiter und 1 Erde)

Verwandte Beiträge:

• Wie verkabelt man eine einphasige 230-V-Verbrauchereinheit mit RCD? IEC, UK &EU
• Wie verdrahte ich automatische USV/Wechselrichter mit dem Hausversorgungssystem?

IEC-Kabelfarbcodes:400 V, 3-Φ:UK &EU

Wir haben die folgenden IEC-Verkabelungsfarbcodes verwendet für 400 V dreiphasige Versorgungsspannung, anwendbar in Großbritannien und der EU.

IEC-Verkabelungsfarbcodes für 400-V-3-Phasen-4-Leiter-System

• Braun =Leitung 1 oder Phase 1 oder Heiß 1
• Schwarz =Leitung 2 oder Phase 2 Heiß 2
• Grau =Leitung 3 oder Phase 3 Heiß 3
• Blau =Neutral
• Grün oder Grün mit Gelb Stripe =Erd- oder Masseleiter als Schutzerde (PE).

IEC-Verkabelungsfarbcodes für 230-V-, 1-phasiges, 2-Leiter-System

• Braun =Leitungs- oder Phasendraht
• Blau =Neutral
• Grün oder Grün mit Gelb Stripe =Erd- oder Masseleiter als Schutzerde (PE).

Die alten UK-Verkabelungsfarbcodes für einphasige und dreiphasige Verkabelung.

400 V dreiphasig

• Rot =Phase 1
• Gelb =Phase 2
• Blau =Phase 3
• Schwarz =Neutral
• Grün =Erdungs- oder Massekabel.

230 V einphasig

• Rot =Phase
• Schwarz =Neutral
• Grün =Erde oder Massekabel.

Anweisungen und Sicherheitsvorkehrungen

• Trennen Sie die Stromversorgung (und vergewissern Sie sich, dass sie wirklich ausgeschaltet ist), bevor Sie elektrische Geräte warten, reparieren oder installieren. Schalten Sie dazu den Hauptschalter im Hauptverbraucher oder Verteiler aus.
• Stellen Sie sich während der Reparatur oder Installation niemals auf nasse und metallische Teile und berühren Sie sie nicht.
• Lesen Sie alle Vorsichtshinweise und Anweisungen sorgfältig durch und befolgen Sie sie strikt, während Sie dieses Tutorial oder andere praktische Arbeiten im Zusammenhang mit elektrischen Arbeiten durchführen.
• Verwenden Sie immer Kabel und Drähte der richtigen Größe, Steckdosen und Schalter in der richtigen Größe sowie Trennschalter in der richtigen Größe. Sie können auch den Draht- und Kabelgrößenrechner verwenden, um die richtige Stärke zu finden.
• Versuchen Sie niemals, ohne angemessene Anleitung und Sorgfalt mit Strom zu spielen (da dies gefährlich und tödlich sein kann). Führen Sie die Installations- und Reparaturarbeiten in Anwesenheit von erfahrenen Personen durch, die über umfassende Kenntnisse und bewährte Verfahren verfügen und mit Elektrizität umgehen können.
• Eigene Elektroarbeiten durchzuführen ist gefährlich und in manchen Fällen illegal. Wenden Sie sich an den zugelassenen Elektriker oder den Stromversorger, bevor Sie Änderungen/Modifikationen an elektrischen Kabelverbindungen vornehmen.
• Der Verteiler sollte nicht 2,2 Meter über dem Boden installiert werden, muss vor Korrosion geschützt und von Wasserbereichen ferngehalten werden. Alle Drähte sollten in der Schalttafel abgedeckt sein (d. h. sie sollten nicht außerhalb der Schalttafel hängen). Schließlich muss in der Nähe des Verteilers ein Sicherheitsschild angebracht werden.
• Der Autor haftet nicht für Verluste, Verletzungen oder Schäden aus der Anzeige oder Verwendung dieser Informationen oder wenn Sie eine Schaltung im falschen Format ausprobieren. Also bitte! Seien Sie vorsichtig, denn es dreht sich alles um Strom und Strom ist zu gefährlich.
