15 Grundkomponenten der verwendeten elektronischen Leiterplatte

Gibt es in Ihnen auch nur das geringste Interesse, etwas über die elektronische Leiterplatte zu wissen? Wenn ja, dann müssen Sie sich einer Leiterplatte oder Leiterplatten bewusst sein. Aber warum?

Diese Platinen finden ihren Weg in alle dem Menschen bekannte Elektronik, und es gibt keine Ausnahmen. Leider können die grünen Formen für einen Elektronik-Anfänger zunächst mysteriös erscheinen, basierend auf einer Menge unterschiedlich aussehender Teile und ihrer Funktionsweise.

Dieser Artikel stellt Anfängern 15 häufig verwendete Bauteile auf einer Leiterplatte und ihre Funktionen vor.

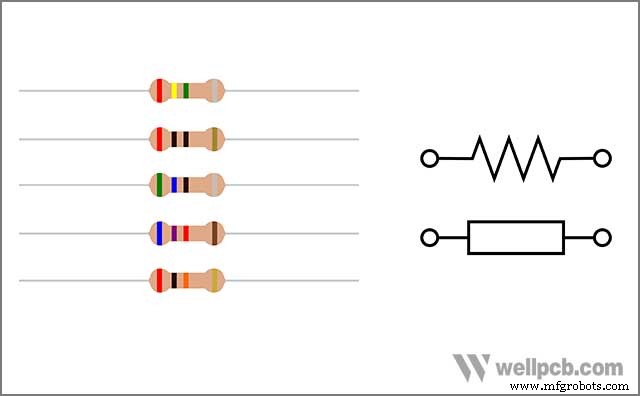

Widerstände

Widerstände sind wesentliche Komponenten, die in Leiterplatten verwendet werden, und am einfachsten zu verstehen. Die Funktion von Widerständen besteht darin, den Stromfluss durch eine Leiterplatte zu reduzieren, indem elektrische Energie in Form von Wärme aktiv abgeleitet oder verteilt wird. Widerstände gibt es in verschiedenen Typen, die aus einer Vielzahl von Materialien hergestellt werden. Ein typischer Widerstand sollte jedoch für Anfänger oder Bastler an beiden Enden Anschlüsse enthalten, wobei nicht zu vergessen ist, dass der Körper mit einigen farbigen Ringen beschriftet werden muss. Es ist wichtig zu beachten, dass die Ringe Codes sind, die den Wert ihres Widerstands angeben.

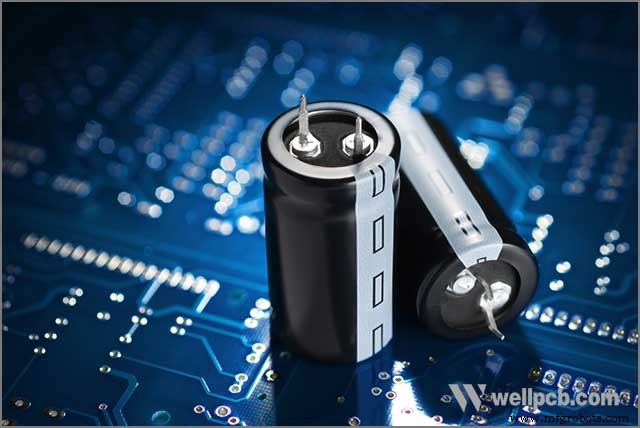

Kondensatoren

Neben Widerständen sind Kondensatoren ein weiteres typisches Bauteil, das Sie auf einer Leiterplatte finden. Meistens sind ihnen die Widerstände überlegen. Ihre Funktion besteht darin, elektronische Ladungen vorübergehend zu halten und sie freizugeben, sobald ein Teil der Schaltung Strom benötigt.

Kondensatoren erreichen diese Funktion, indem sie die entgegengesetzten Ladungen effektiv auf zwei leitfähigen Schichten sammeln, die durch ein dielektrisches oder isolierendes Material getrennt sind. Kondensatoren werden hauptsächlich anhand von Dielektrikum oder Leitermaterial charakterisiert. Einige von ihnen sehen genauso aus wie axiale Widerstände, obwohl klassische Kondensatoren einen radialen Stil haben und aus zwei Drähten bestehen, die aus demselben Ende herausragen.

Elektronische Leiterplatte – LEDs

Wenn es um Elektronik geht, stößt man gerade als Einsteiger auf LEDs, auch Leuchtdioden genannt. Das LED-Symbol ist ein Standardsymbol der Diode und zwei Pfeile, die Lichtemissionen zur Detonation bringen. Daher der Name LED oder Licht emittierende Diode. LEDs finden unter anderem Verwendung in Kunstbeleuchtung, Außenbeleuchtung und Nachtbeleuchtung.

LEDs arbeiten als Halbleiter, und wenn Elektronen sie passieren, werden sie zu Licht. Wenn Elektronen und Löcher hin und her flitzen und sich gegenseitig auslöschen, bilden sie ein vollständiges Atom, das einen leichten Energiestoß abgibt.

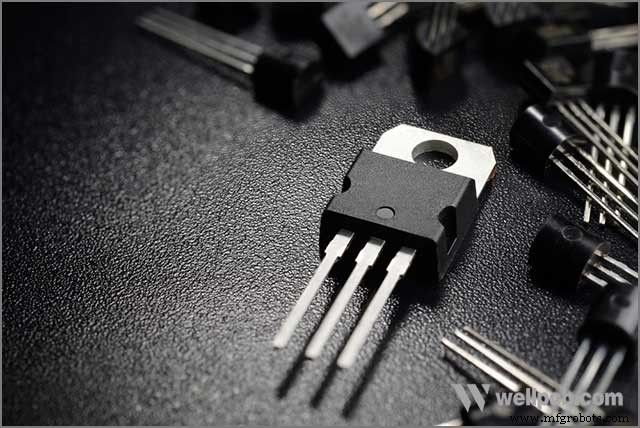

Elektronische Leiterplatte – Transistoren

Transistoren gelten als die wesentlichen Bausteine ​​für moderne Elektronik, und Sie finden Milliarden von ihnen in einem Stück IC-Chip. Es sind elektronische Schalter und Verstärker, die es in verschiedenen Ausführungen gibt.

Bipolar ist am gebräuchlichsten, obwohl es PNP- und NPN-Versionen gibt. Bipolare haben drei Stifte (Kollektor, Basis und Emitter). Es gibt auch einen anderen Transistortyp, bekannt als FETs oder Feldeffekttransistoren, die ein elektrisches Feld verwenden, um die andere Schaltung zu aktivieren.

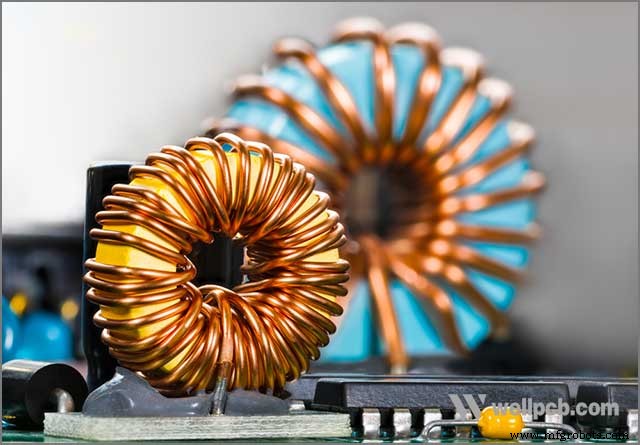

Elektronische Leiterplatte – Induktoren

Wenn es um lineare passive Teile geht, sind Induktivitäten die letzten, zusammen mit Kondensatoren und Widerständen. Wie Kondensatoren speichern Induktivitäten Energie, jedoch in Form von Magnetfeldern, die in dem Moment erzeugt werden, in dem Strom durch sie fließt. Ein einfaches Beispiel für eine Induktorspule ist ein Draht, und je mehr Windungen innerhalb einer Induktivität vorhanden sind, desto höher ist die Induktivität aufgrund eines großen Magnetfelds.

Die primäre Verwendung von Induktivitäten besteht darin, bestimmte Signale auszublenden oder zu filtern. Beispielsweise können sie verwendet werden, um Interferenzen in Fernsehgeräten zu blockieren, oder sogar Kondensatoren verwenden, um Wechselstromsignale zu manipulieren, insbesondere in Netzteilen, die im Schaltmodus sind.

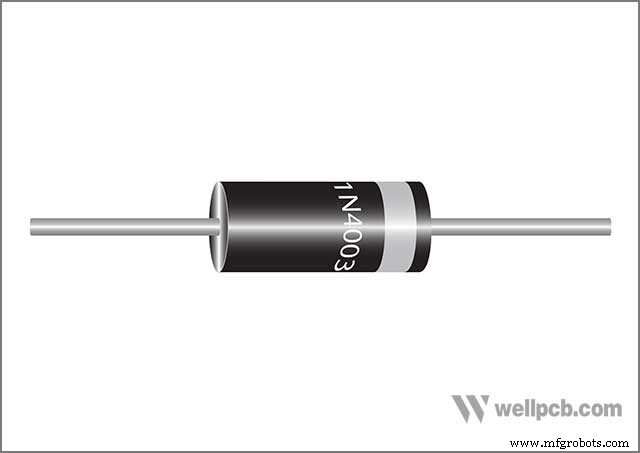

Elektronische Leiterplatte – Dioden

Als Einbahnstraße sind Dioden elektrische Bauelemente, die den Stromfluss nur in eine Richtung zulassen. Dieser Stromfluss verläuft von der Anode zur Kathode. Dioden erreichen diese Funktion, indem sie in einer Richtung einen hohen Widerstand und in der anderen Richtung keinen Widerstand gewährleisten.

Ein hervorragendes Merkmal wird effektiv genutzt, um zu verhindern, dass der Strom in die falsche Richtung fließt, ein Aspekt, der Schäden verursachen kann. LED ist die häufigste Diode, die bei Anfängern beliebt ist und zum Emittieren von Licht verwendet wird. Aber auch hier ist es wichtig, zuerst die Dinge zu verstehen, die mit ihrer Ausrichtung zu tun haben, um zu vermeiden, dass sie nicht aufleuchten.

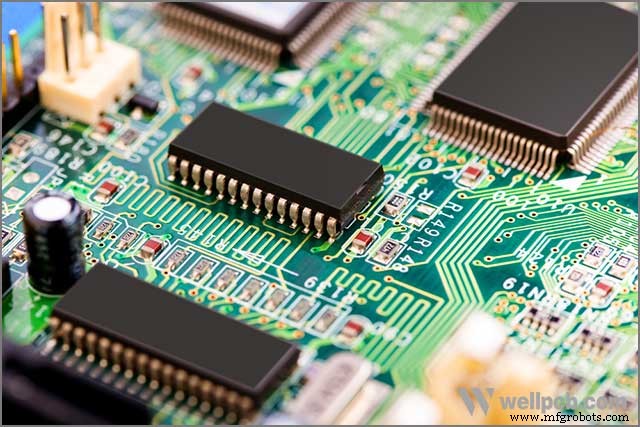

Elektronische Leiterplatte – Integrierte Schaltungen

Integrierte Schaltkreise sind Bauteile und Schaltkreise, die auf die Wafer des Halbleitermaterials geschrumpft werden. Viele Teile, die effektiv auf nur einzelne integrierte Schaltkreise passen, sind Chips, die die leistungsstarken Computer, ersten Taschenrechner und Supercomputer hervorgebracht haben. Integrierte Schaltkreise sind die Supergehirne der gesamten Leiterplatte.

Integrierte Schaltkreise findet man überwiegend in schwarzen Kunststoffgehäusen eingeschlossen in unterschiedlichen Formen und Größen. Integrierte Schaltkreise haben sichtbare Kontakte wie Leitungen und Kontaktpads, die sich aus dem Körper heraus erstrecken.

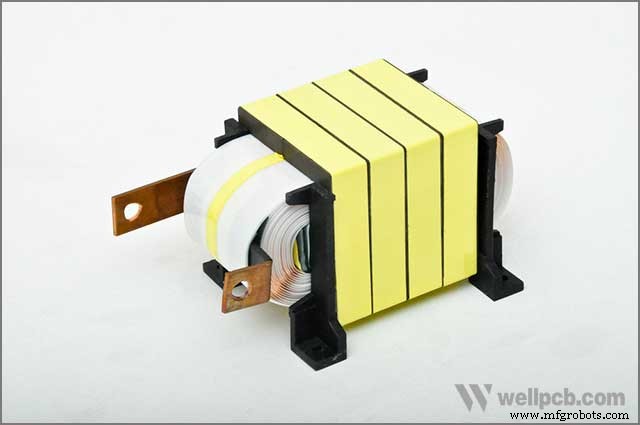

Elektronische Leiterplatte – Transformatoren

Die Funktion eines Transformators besteht darin, sicherzustellen, dass die Übertragung elektrischer Energie von einem Stromkreis zum nächsten effektiv ist. Dies sollte unabhängig davon geschehen, ob die Spannung zunimmt oder abnimmt. Kurz gesagt, es transformiert Spannung. Transformatoren haben wie Induktivitäten einen sehr weichen Eisenkern, der aus mindestens zwei um ihn gewickelten Drahtspulen besteht.

Energieübertragung auf die Primär- und Sekundärspule. Es besteht die Möglichkeit, dass Sie große Industrietransformatoren auf Telegrafenmasten gesehen haben. Sie reduzieren die Spannung von den Freileitungen der Übertragung auf die sehr wenigen Ideale für den Hausgebrauch.

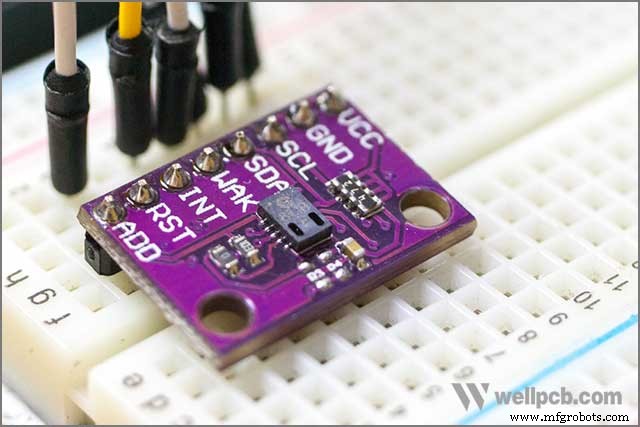

Elektronische Leiterplatte – Sensoren

Dies sind elektrische Schaltungskomponenten, deren Aufgabe es ist, Änderungen in der Umgebung zu erfassen und sofort auf solche Änderungen zu reagieren, indem sie elektrische Signale erzeugen, die solchen Änderungen entsprechen. Sensoren funktionieren, indem sie Energie von einem physikalischen Phänomen in elektrische Energie umwandeln, was bedeutet, dass sie, kurz gesagt, Wandler sind – sie wandeln Energie von einer Form in die andere um. Ein Großteil der Sensoren ist für verschiedene Umweltreize verfügbar, wie Licht, Feuchtigkeit, Luftqualität, Bewegungssensoren und Schall.

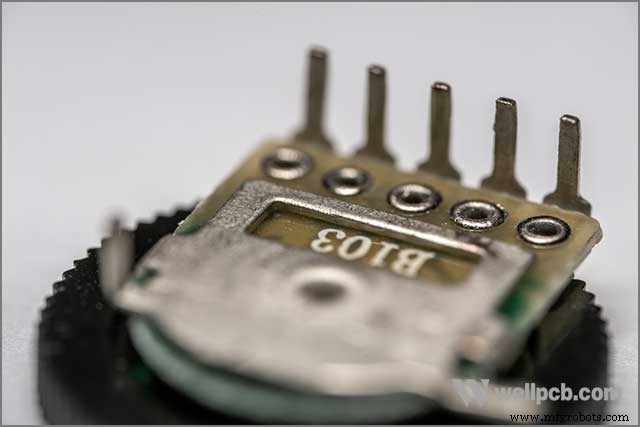

Elektronische Leiterplatte – Potentiometer

Potentiometer sind einige Formen von variablen Widerständen. Potentiometer sind hauptsächlich in linearer und rotierender Ausführung erhältlich. Wenn Sie einen Drehpotentiometerknopf drehen, wird der Widerstand variiert, da der Schleiferkontakt auf einem halbkreisförmigen Widerstand bewegt wird.

Ein passendes Beispiel für ein Drehpotentiometer ist ein Lautstärkeregler, der in Radios zu finden ist. Das Potentiometer funktioniert auch auf die gleiche Weise, nur dass die Widerstandswerte variieren, indem der Schleiferkontakt linear am Widerstand umgangen wird.

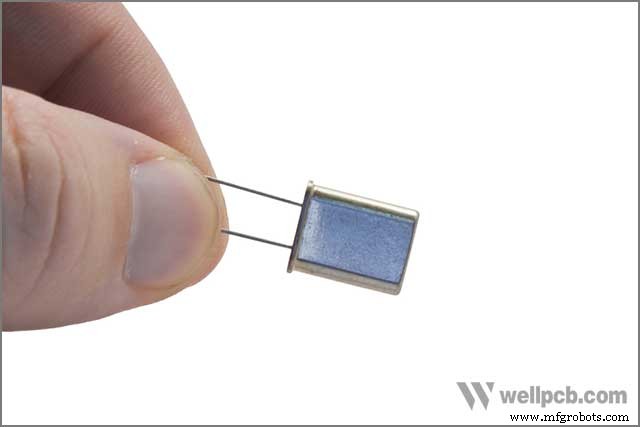

Elektronische Leiterplatte – Quarzoszillatoren

Quarzoszillatoren in elektronischen Leiterplatten liefern den Takt in den meisten elektrischen Schaltungen, die ein stabiles Timing und präzise Elemente benötigen. Kristalloszillatoren erzeugen periodische elektronische Signale durch den Prozess, der piezoelektrisches Material physikalisch verursacht.

Jeder Quarzoszillator ist so konstruiert, dass er bei bestimmten Frequenzen schwingt und sehr stabil, wirtschaftlich und im Vergleich zu anderen Zeitgebungsmethoden mit kleinen Formfaktoren ausgestattet ist. Aus diesem Grund werden Quarzoszillatoren hauptsächlich für präzise Zeitgeber und üblicherweise in fast allen Quarzarmbanduhren verwendet.

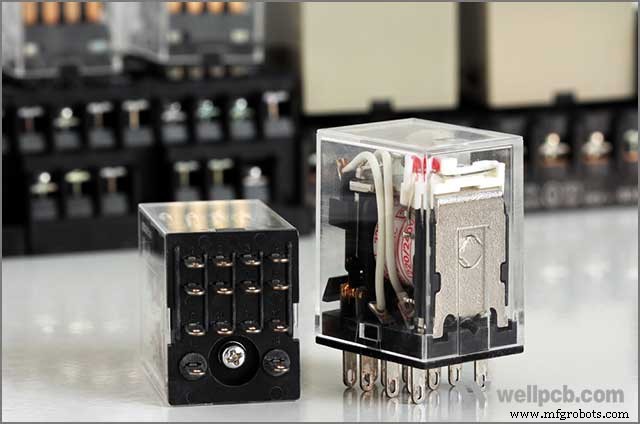

Elektronische Leiterplatte – Schalter und Relais

Schalter und Relais gehören zu den am häufigsten übersehenen Komponenten in elektronischen Schaltungen. Ein Schalter ist ein Netzschalter, der den Stromfluss in einem Kurs steuert. Erreicht wird dies durch den Wechsel zwischen einem geschlossenen und einem offenen Curriculum.

Schalter unterscheiden sich in Aussehen und Aussehen und reichen unter anderem von Dreh-, Hebel-, Druckknopf- und Schlüsselschaltern. Andererseits ist ein Relais ein Schalter, dessen Betrieb über eine Magnetspule erfolgt. Relais fungieren als Schalter und arbeiten, indem sie kleine Ströme zu großen verstärken.

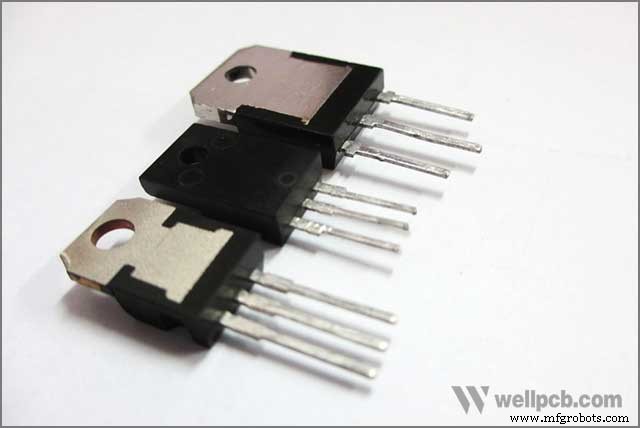

Siliziumgesteuerter Gleichrichter (SCR)

Auch als Thyristoren bezeichnet, ähneln siliziumgesteuerte Gleichrichter Dioden und Transistoren. SCRs sind notwendigerweise zwei Transistoren, die zusammenarbeiten. Sie haben drei Leitungen und bestehen aus vier statt drei Siliziumschichten und fungieren als Schalter und nicht als Verstärker. Ein weiterer bemerkenswerter Unterschied besteht darin, dass nur ein Impuls benötigt wird, wenn man den Schalter aktivieren möchte. Siliziumgesteuerte Gleichrichter eignen sich für Anwendungen, die große Energiemengen benötigen.

Elektronische Leiterplatte – Leitfaden zu passiven Geräten

Wenn es um elektronische Leiterplatten geht, hört man vielleicht den Begriff passive Bauelemente. Passive Komponenten gehören auch zu den am häufigsten verwendeten Teilen bei der Herstellung einer elektronischen Leiterplatte. Passive Komponenten sind die Teile innerhalb einer elektronischen Schaltung, die keine Energie erzeugen, diese jedoch ableiten oder speichern können, ohne dass elektrische Energie benötigt wird, um zu funktionieren.

Sie fallen in zwei Kategorien – verlustfrei und dissipativ. Dissipative Komponenten können die Leistung eines externen Schaltkreises nicht absorbieren, während verlustfreie Komponenten keinen Ausgangs- oder Eingangsleistungsfluss haben. Beispiele für passive Komponenten sind Induktivitäten und Dioden.

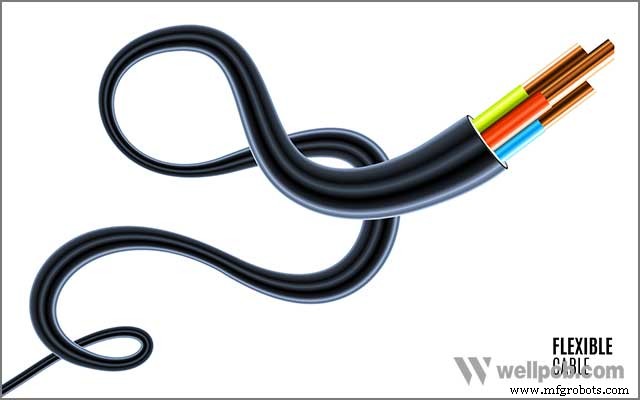

Drähte

Drähte werden hauptsächlich in verschiedenen Arten von elektronischen Geräten verwendet, um Elektrizität von einer Quelle zur nächsten zu übertragen. Während einige von ihnen aus Aluminium und anderen Materialien bestehen, sind fast alle aus Kupfer. Die Art des benötigten Drahtes hängt jedoch von der Anwendung ab, in der er nützlich sein wird. Es gibt verschiedene Arten von Drähten, wie z. B. Flachbandkabel, abgeschirmte Kabel, Verbindungsdrähte und HF-Koaxialzuführungen. Jeder von ihnen für den individuellen, spezifizierten Gebrauch.

Schlussfolgerung

Inzwischen müssen Sie sich der häufig verwendeten elektronischen Komponenten bewusst sein, die auf elektronischen Leiterplatten zu finden sind. Wenn Sie möchten, können Sie versuchen, selbst ein elektronisches Projekt durchzuführen. Falls Sie bereits eine Vorstellung von diesen Komponenten haben und bereits eine Leiterplatte entwerfen, dann suchen Sie nicht weiter als WellPCB.
