Neonlampenschaltung:Was ist sie und wie funktioniert sie?

Verschiedene elektronische Schaltungen sind mit visuellen Anzeigen und manchmal sogar Geräten ausgestattet. Außerdem sind diese visuellen Indikatoren wichtig, weil sie dabei helfen, viele Dinge zu zeigen, die in diesem Moment mit dem Kurs oder Gerät passieren. Zum Beispiel, wenn Ihre Taschenlampe voll aufgeladen ist oder wenn Ihr Fernseher angeht.

Wenn Sie also nach einer Blinkeralternative suchen, die keine LED ist, dann brauchen Sie nur eine Neonlampe.

Aufgrund ihrer geringen Größe funktionieren Neonlampen als Anzeiger und als einfache Neonglühlampen für verschiedene Anwendungen, sogar dekorative Lichtanwendungen.

Obwohl Neonlampen jetzt veraltet sind, kann das Erstellen einer kleinen Neonlampe ein lustiges Projekt sein. In diesem Artikel verraten wir Ihnen also das Geheimnis hinter der Neonlampe und den verschiedenen Neonlampenschaltungen, die Sie herstellen können.

Was ist eine Neonlampe?

Neonlampen oder Gasentladungsröhren sind Lichtquellen in Vakuumröhrentechnik. Es verfügt über zwei Elektroden und Neongas in einer kleinen kapselartigen Vakuumröhre aus Glas. Außerdem werden diese Neonlampen heller, sobald das Neongas elektrisches Licht erhält. So erhalten Sie die sanfte Neonlichtbeleuchtung, die Sie kennen und lieben.

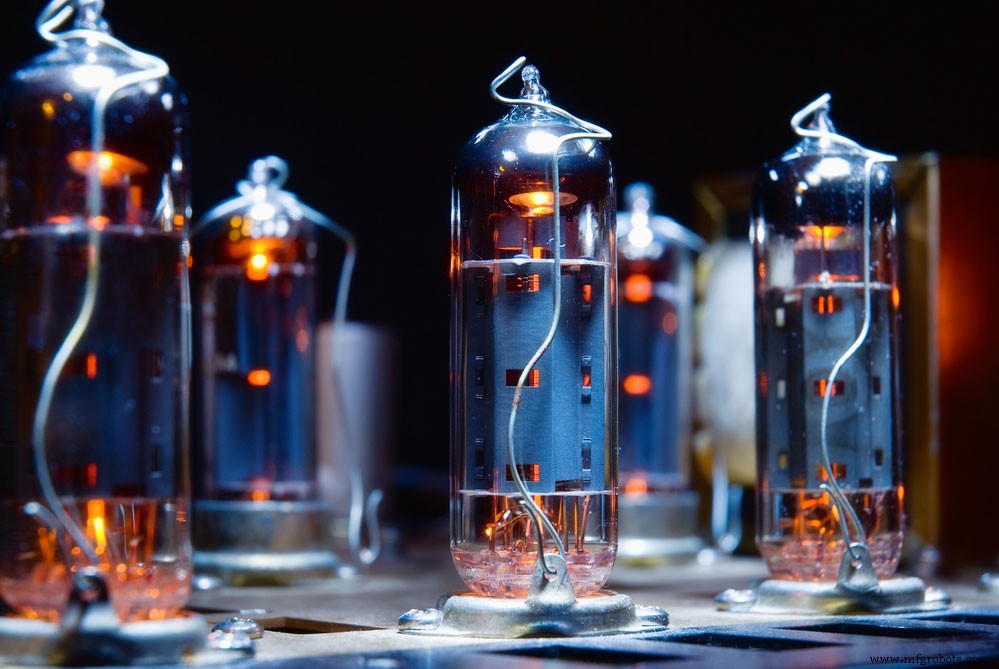

Glühende Neonbalken

Obwohl das Leuchten einer Neonlampe (normalerweise die orange Farbe) nicht hell genug ist, um Ihren Weg im Dunkeln zu erhellen, funktioniert sie perfekt als Anzeigelampe, da sie ein schwaches Leuchten aussendet.

Vakuumröhrentechnologie

Wie funktioniert eine Neonlampe?

Neonlampen würden nicht funktionieren, es sei denn, sie erhalten eine Eingangsspannung, die höher als die Brennspannung ist. Diese hohe Zündspannung ist für das Auslösen des Glimmens der Glimmlampe verantwortlich. Daher nennen wir diese Spannung die Anfangsdurchbruchspannung oder Schlagspannungen.

Sobald die Neonlampe diesen Durchbruchpunkt erreicht, wechselt die Lampe in den Zündmodus (Glimmmodus).

Danach lässt es die Spannung an den Anschlüssen des Neons nach.

Außerdem bleibt es unabhängig von einer Erhöhung des Stroms, den Sie in den Stromkreis einspeisen, konstant.

Sobald die Lampe zu leuchten beginnt, können Sie außerdem die Intensität oder Helligkeit des emittierten Lichts erhöhen, indem Sie die Versorgungsspannung erhöhen. Es kann einen Punkt erreichen, an dem das Glühen den gesamten Teil der Elektrode mit negativem Widerstand ausfüllt.

Hier müssen Sie vorsichtig sein.

Wenn Sie den maximalen Strom überschreiten, den die Lampe verarbeiten kann, tritt das Licht in einen Lichtbogenzustand ein. Das Leuchten ist in diesem Lichtbogenzustand nicht orange, sondern eine blau-weiße Glühbirne, die die negativen Elektroden füllt. Sobald dies geschieht, würde sich die Lampe schnell verschlechtern.

Wenn Sie also eine Neonlampe richtig verwenden möchten, benötigen Sie genügend Strom, damit die Glühbirne leuchtet. Sie benötigen außerdem einen Spannungsregler, um die Stromstärke zu regulieren, die die Lampe erhält. Diese beiden zusammen tragen dazu bei, dass die Neonlampe im normalen Glimmentladungszustand arbeitet.

Da der normale Widerstand des Neons im Zündmodus niedrig ist, müssen Sie „Vorwiderstände“ an einer der Versorgungsleitungen installieren. Hier kommt also das Vorschaltgerät oder der einfache Widerstand ins Spiel.

Die Durchbruchspannung einer Neonlampe

Nun liegt die Durchbruchspannung bzw. Zündspannung der Glimmlampe meist zwischen 60 – 100 Volt. Manchmal könnte es höher sein. Allerdings ist der für den kontinuierlichen Betrieb der Lampe benötigte Strom kleiner – etwa 0,1 bis 10 Milliampere.

Für den „Serienwiderstand“ können Sie den Wert entsprechend der Eingangsspannungsversorgung festlegen, an die Sie Ihr Neon anschließen – eine Konstantspannungsquelle aus dem Netz oder etwas anderes.

Hier ist ein gutes Beispiel.

Wenn Sie Ihre Lampe an eine 220-Volt-Versorgung anschließen, wäre ein Widerstandswert von 220 k eine gute Wahl.

Bei handelsüblichen Neonlampen ist der Widerstand meist eingebaut.

Außerdem hat die Neon-Glühbirne wenig oder keinen Widerstand, wenn sie Licht aussendet, erfährt aber einen Spannungsabfall von 80 Volt über den Neon-Anschlüssen.

Einfache Neonröhrenschaltungen

Jetzt ist es an der Zeit, sich die verschiedenen Schaltungen anzusehen, die Sie mit der Neonröhre machen können.

Hinweis:Sie können diese Neonschaltungen für verschiedene Neonlampenanwendungen wie Blinker, dekorative Beleuchtung oder Umgebungsbeleuchtung verwenden.

Blinkschaltung für Neonlampe

Die erste einfache Schaltung verwendet eine Neonlampe als Lampenblinker. Dies funktioniert auch perfekt für eine Relaxationsoszillatorschaltung.

Sehen Sie es sich im Diagramm unten an:

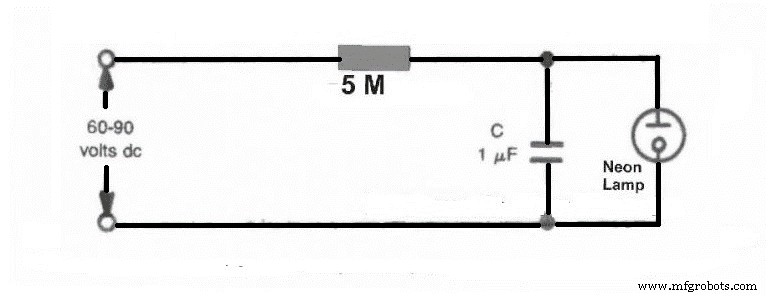

Neon-Blinker-Schaltplan

Diese Schaltung zeigt einen Kondensator und einen Widerstand, die in Pegeln mit einer DC-Versorgungsspannung verbunden sind. Außerdem können wir die Neonlampe sehen, die Seite an Seite mit dem Kondensator verbunden ist. Daher fungiert es als visueller Indikator, und die Neonlampe zeigt an, wie gut die Schaltung funktioniert.

Auf den ersten Blick würde die Neonröhre dem offenen Stromkreis ähneln. Sobald es jedoch die Zündspannung erhält, lässt es Strom sofort durch es fließen. So kann die Lampe leuchten.

Sobald Sie also diese Schaltung einschalten, beginnt der Kondensator, sich mit einer Rate aufzuladen, die durch die RC-Zeitkonstante festgelegt wird. Somit erhält die Neonröhre eine Versorgung, die der Ladung der Kondensatoranschlüsse entspricht.

Außerdem beginnt sich der Kondensator, sobald die Lampe in den Zündmodus geht, durch das Gas in der Neonröhre zu entladen.

Darüber hinaus stoppt der Kondensator, sobald er seine Entladung beendet hat, den Stromfluss zur Lampe. Dann sammelt es eine weitere Ladung, die höher ist als die Zündspannungen der Lampe. Mit anderen Worten, Sie können die Neonlampe so einstellen, dass sie entsprechend den durch die RC-Konstante festgelegten Werten blinkt oder blinkt.

Der Tongenerator für Neonlampen

Hier ist eine weitere einfache Neonröhrenschaltung, die wie ein elektronischer Oszillator funktioniert.

Schauen Sie sich das folgende Diagramm an:

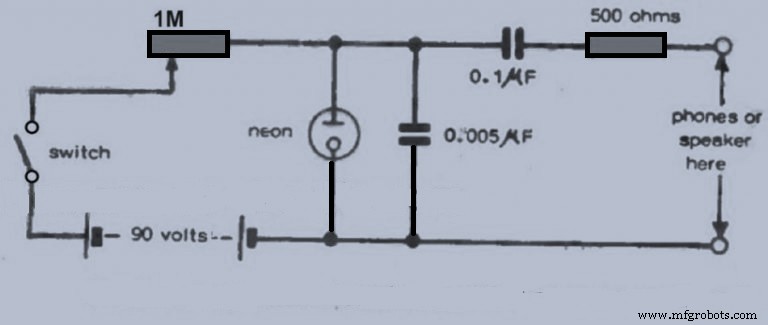

Neonlampen-Tongeneratorschaltung

Nun hat diese Schaltung das Potenzial, das Signal einer Generatorschaltung zu werden. Außerdem können Sie winzige Lautsprecher oder sogar Ihre Kopfhörer verwenden, um die Ausgabe zu hören, und dies ist nur möglich, wenn Sie den ungleichmäßigen Ton des Potentiometers einstellen.

Aber es gibt noch mehr.

Sie können Ihre Neonblinker so gestalten, dass sie zufällig funktionieren (für zufälliges Blinken). Oder noch besser, arbeiten Sie nacheinander.

Wenn Sie weitere Stufen auf dieser Strecke benötigen, können Sie diese ganz einfach hinzufügen, indem Sie das C3 an die letzte Stufe anschließen.

Die Astable Flasher Neonlampe

Diese Art von Neonlampe wird mit einer astabilen Multivibratorschaltung geliefert, die zwei Neonbirnen enthält. Schauen Sie sich die Schaltpläne unten an:

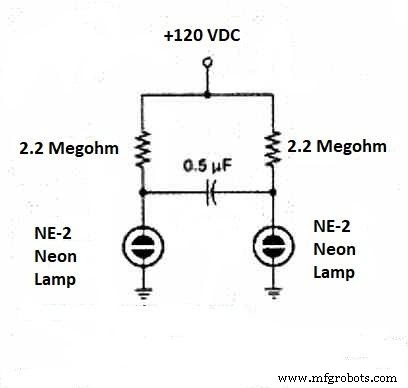

Astabiler Neonlampen-Blinker-Schaltplan mit Lampen vom Typ NE-2

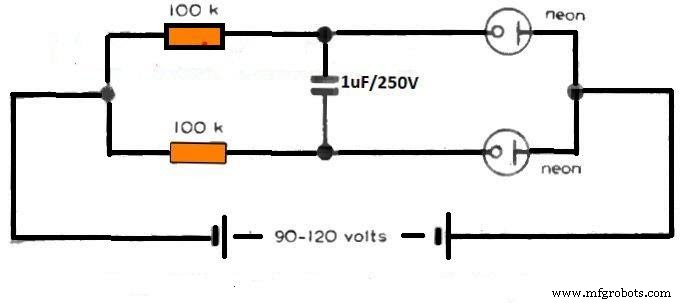

Astabiler Neonlampen-Blinker-Schaltplan 2

Sie können die Neonlichter so einstellen, dass sie in dieser Schaltung in einer Ein-/Aus-Sequenz blinken. Darüber hinaus können Sie über R1, R2 und C1 die Betriebsfrequenz auswählen, mit der sie blinken oder blinken. Allerdings müssen die beiden Widerstände identische Werte haben.

Wenn Sie jedoch den Wert des Kondensators oder des Ballastwiderstands der Relaxationsoszillatorschaltung erhöhen, wird die Blinkfrequenz der Neonlampen verringert. Außerdem funktioniert dies in beide Richtungen.

Hier ist noch ein Geheimtipp für diese Strecke.

Wenn Sie die Lebensdauer Ihrer Neonlampe schützen und die besten Ergebnisse mit dieser Schaltung erzielen möchten, sollten Sie keinen Ballastwiderstand mit einer Nennleistung von weniger als 100 k wählen und den Wert Ihres Kondensators unter 1 MFD halten>

Warum Neonlampen als Anzeigelampen verwenden

Obwohl die meisten modernen Schaltungen LEDs verwenden, können wir immer noch Neonlampen finden, die als Kontrollleuchten oder Netzstromanzeigen fungieren.

Was macht eine Neonlampe einzigartig?

Sie können die Farbe Ihrer Neonlampe von orange zu anderen Farben ändern, indem Sie kleine Teile anderer Gase wie Krypton oder Argon hinzufügen. Argon leuchtet ein UV-Licht auf, das Sie in die gewünschte Farbe ändern können. Wie? Sie sehen Leuchtreklamen wie die Farben, indem Sie die Wand in Ihrer Lampe mit einer fluoreszierenden Beschichtung ausstatten.

Zusätzlich zum Arbeiten mit hoher Spannung und niedrigem Strom benötigen Sie eine etwas höhere Spannung als die Brennspannung, um eine Neonlampe zu starten (etwa 10 bis 20 V höher). Daher benötigt die Neonlampe keine speziellen Startschaltungen, da die Netzspannung für die Aufgabe hoch genug ist.

Aber das ist noch nicht alles.

Sie können eine Neonlampe nicht direkt an eine Spannungsquelle anschließen, ohne ein Gerät zur Strombegrenzung zu installieren. In diesem Fall ein Vorschaltgerät. Glücklicherweise ist dies kein Problem, da Sie einen einfachen Widerstand als Strombegrenzer verwenden können. Die meisten Modelle, die Sie direkt an die Netzspannung anschließen können, verfügen jedoch über einen eingebauten Ballastwiderstand.

Zusammenfassung

Neonlampen sind alt, aber sie sind in der heutigen modernen Welt immer noch nützlich. Wir können sie in Anwendungen hilfreich finden, die eine Vielzahl von Spannungen, Temperaturen und Helligkeiten verwenden.

Außerdem hat die Neonlampe verschiedene Farben und Helligkeitsstufen, aus denen Sie wählen können, und sie ist sogar für Anwendungen mit Umgebungslicht geeignet.

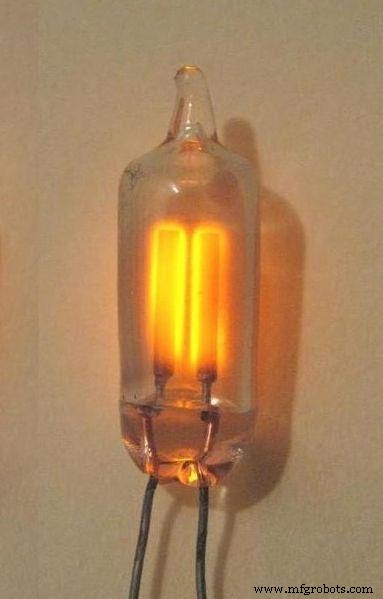

Neonbirne

Das Beste daran ist, dass Sie die Lebensdauer einer Neonlampe verlängern können, indem Sie die Betriebsspannung reduzieren. Daher würden Anwendungen, die bis zu 50.000 Stunden verwenden können, einen Widerstand mit einem höheren Stromnennwert verwenden. Daher wird der Lampenstrom reduziert und die Lebensdauer der Lampe verlängert. Nun, das fasst diesen Artikel zusammen. Wenn Sie Fragen haben, können Sie sich gerne an uns wenden. Wir helfen Ihnen gerne weiter.
