DIY-Ultraschall-Hundevertreiber:Eckzähne fernhalten

Manchmal begegnen Sie einem aggressiven Hund, wenn Sie im Freien spazieren gehen, was dazu führt, dass Sie sich so weit wie möglich von ihm entfernen. Sie können jedoch einen anderen Ansatz wählen, der den Schutz durch einen DIY-Ultraschall-Hundevertreiber beinhaltet. Natürlich schadet dieses Gerät einem Menschen nicht, sondern irritiert die Ohren der Hunde. Diese beruhen auf einer elektronischen Schaltung, um hochfrequente Schallwellen zu erzeugen. Infolgedessen wird sich der Hund entweder zurückziehen oder aufhören, aggressiv zu sein, wenn Sie den Repeller in seine Richtung richten.
Zu verstehen, wie dieses Gerät funktioniert, kann sich auf lange Sicht als vorteilhaft erweisen. Also lasst uns einen Blick darauf werfen!

1.Ultraschall-Hundevertreiber:Was ist das?

(Ein Ultraschall-Hundevertreiber hält aggressive Hunde fern.)

Ein Ultraschall-Hundevertreiber ist ein Gerät, das entwickelt wurde, um streunende Hunde auf sichere Weise fernzuhalten. Es erzeugt einen sehr unangenehmen hochfrequenten Ausgangston, der dazu führt, dass sich ein Hund in der Nähe zurückzieht. Das Gerät verfügt außerdem über eine LED-Leuchte, die als Anzeige für niedrigen Batteriestand dient. Wenn das Licht schwächer wird, bedeutet dies, dass das Gerät einen Batteriewechsel benötigt.

2. Wie funktioniert ein Ultraschall-Hundevertreiber?

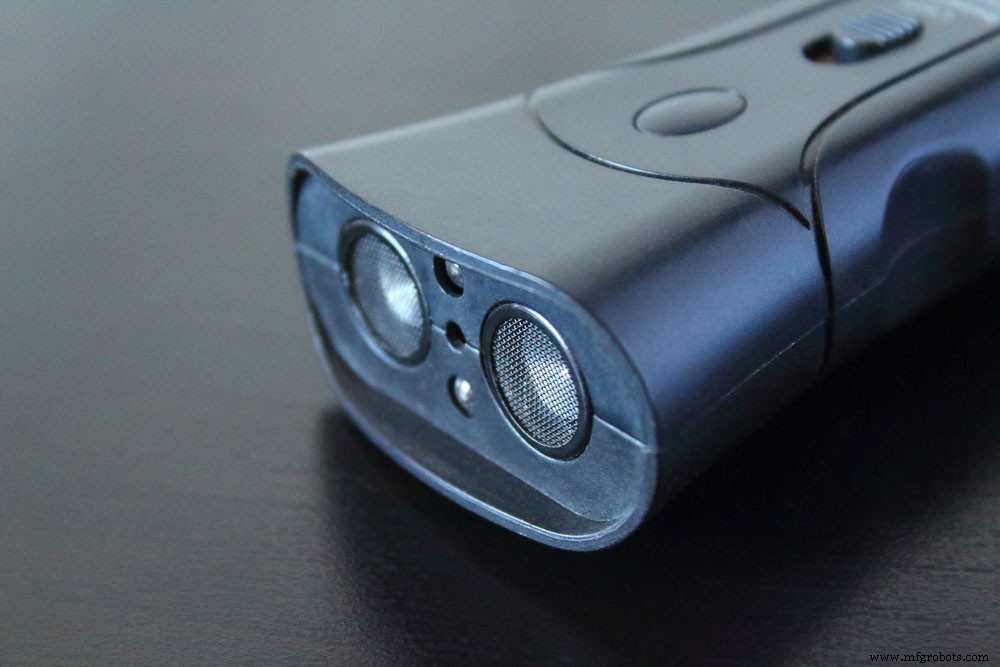

(ein Ultraschall-Hundevertreiber.)

Wenn Sie das Gerät auf einen Hund richten und die Taste drücken, gibt es einen hochfrequenten Ton von 45 kHz ab. Nur Hunde und andere Tiere können diese hörbare Schallwelle aufgrund ihrer Hörempfindlichkeit wahrnehmen. Die Ultraschallwellenpegel erhöhen sich langsam, während Sie die Taste drücken. Natürlich wird es dem Hund dadurch unangenehm, sodass er wegbleibt.

3. Vorteile des Ultraschall-Hundevertreibers

Einige Vorteile eines Ultraschall-Hundevertreibers sind:

• Schützt Sie vor streunenden Hunden
• Sehr einfach und bequem
• Hält andere Tiere fern
• Trainingsgerät
• Menschlich

4. Wie erstelle ich einen Ultraschall-Hundevertreiber

Sie können einen Ultraschall-Hundevertreiber bauen. Sammeln Sie die erforderlichen Komponenten und führen Sie die folgenden Schritte aus:

Schaltplan des Ultraschall-Hundevertreibers:

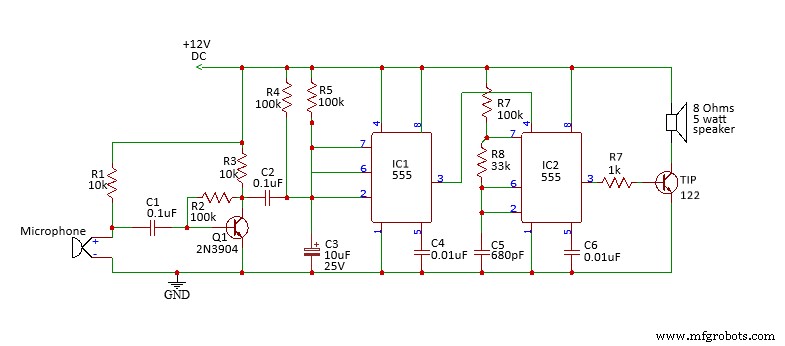

(Schaltplan Hundeabwehr.)

Elektronische Komponentenliste:

• 10k Widerstand – 2x
• 100k-Widerstand – 4x
• 33k Widerstand – 1x
• 1k Widerstand – 1x
• 0,1uF Keramikscheibenkondensator – 1x
• 1uF/25V Kondensator – 1x
• 10uF/25V Kondensator – 1x
• 0,01uF Keramikkondensator – 2x
• 680pF Keramikkondensator – 1x
• BC547-Transistor – 1x
• TIP122-Transistor – 1x

Schritte:

Führen Sie die folgenden Schritte aus, um die Schaltung zu erstellen. Verwenden Sie den Schaltplan als Referenz.

Schritt eins:

Zuerst müssen Sie der Schaltung ein elektrisches Mikrofon hinzufügen. Verbinden Sie das gegenüberliegende Ende mit dem Boden. In der Zwischenzeit müssen Sie den Widerstand R1 10k und den Kondensator C1 an das positive Ende anschließen. Bringen Sie als Nächstes einen 100-kΩ-Widerstand R2 an der negativen Leitung von C1 an.

Schritt zwei:

Fügen Sie einen 2N3904-Transistor hinzu und verbinden Sie den Emitter mit Masse. Klicken Sie als Nächstes den Basisanschluss auf die negative Leitung von C1. Verbinden Sie als nächstes den Kollektoranschluss mit der positiven Leitung von C2. In der Zwischenzeit beziehen sich die negativen Informationen von C2 auf Pin 2 des 555-Timer-IC. Klicken Sie anschließend den 10k-Widerstand R3 auf C2 und R1. Verbinden Sie den R4 100k Widerstand mit dem C2 Kondensator und der 12VDC Stromquelle.

Schritt drei:

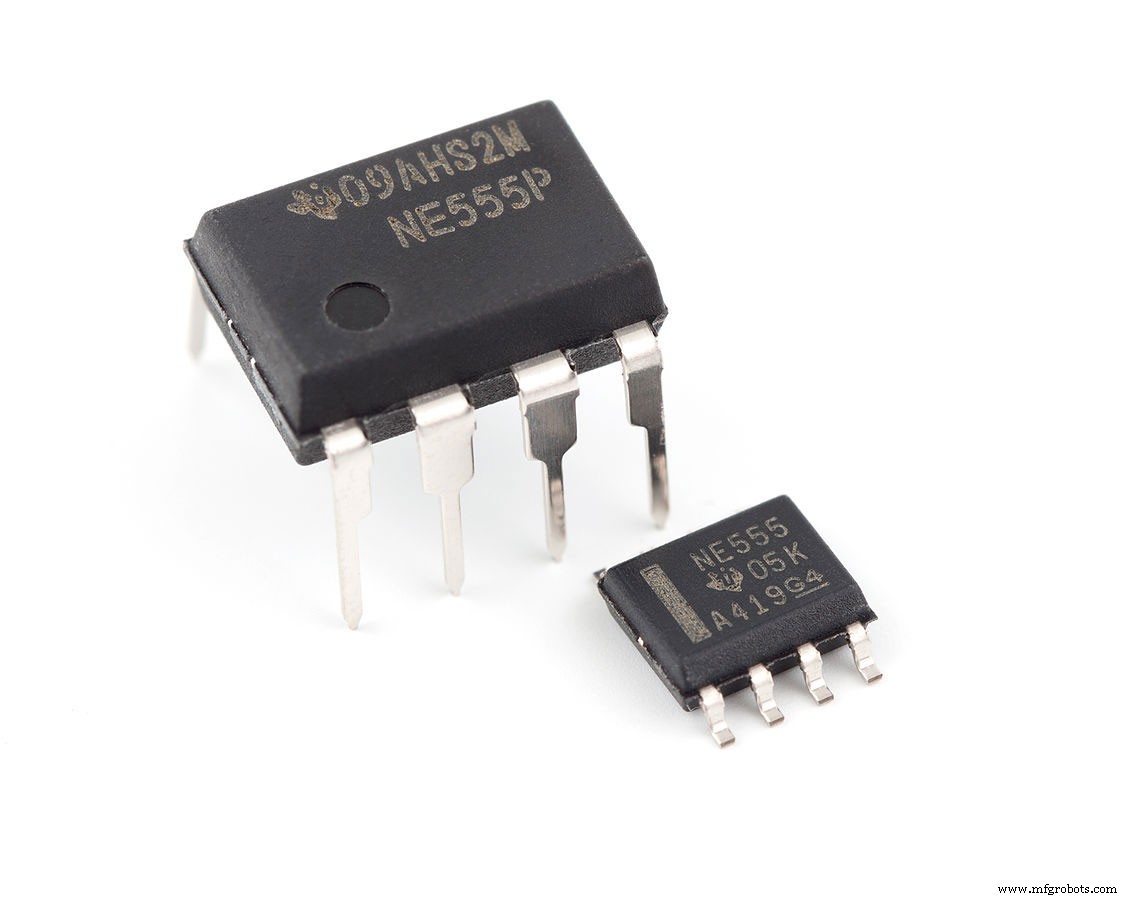

(Die Schaltung verfügt über einen 555-Timer-IC. Quelle:Wikimedia Commons)

Als nächstes fügen Sie den 555-Timer IC1 wie im Diagramm dargestellt in die Schaltung ein. Verbinden Sie dann Pin 1 mit Masse. Verbinden Sie den 100k-Widerstand R3 mit Pin 7 von IC1 und die positive Leitung von C3 mit Pin 6. Stellen Sie eine Verbindung mit dem Kondensator C4 und Pin 5 von IC1 her.

Schritt vier:

Fügen Sie anschließend den 555-Timer IC2 zur Schaltung hinzu. In der Zwischenzeit ist Pin 3 mit Pin 4 des 555-Timer-IC2 verbunden. Verbinden Sie als Nächstes R7 mit der Eingangsquelle und IC2 mit Pin 7. Sie müssen auch den R8-Widerstand an Pin 7 und 6 klicken. Schließen Sie dann den C5-Kondensator an Pin 2 an und 6. In der Zwischenzeit ist Pin 1 mit Masse verbunden. Klicken Sie anschließend den C6-Kondensator auf Pin 4. Schließen Sie als Nächstes den R7-Widerstand an Pin drei und den Basisanschluss des Transistors TIP 122 an. Verbinden Sie dann den Kollektoranschluss mit dem 8-Ohm-Lautsprecher, der mit dem Eingang verbunden ist. Schließlich muss der Emitteranschluss des Transistors mit Masse verbunden werden.

Funktionsprinzip:

Insgesamt durchläuft die Schaltung drei verschiedene Stufen, um einen hochfrequenten Klang zu erzeugen. Stufe eins, bekannt als Schallsensor- und Vorverstärkerschaltung, verfügt über ein Mikrofon und einen Q1-Transistor. Die monostabile Stufe basiert zusammen mit anderen Komponenten auf einem 555-Timer-IC. Stufe drei schließlich, Ultraschallgeneratorstufe genannt, verwendet einen Lautsprecher, um den Ton auszugeben.

(Die Schaltung verfügt über ein Mikrofon, das das Bellen eines Hundes erkennt.)

Das Mikrofon nimmt die Bellsequenz eines Hundes auf. Danach triggert es die Basis des Q1-Transistors, um einen niedrigen und einen hohen Impuls zu erzeugen. Dann erzeugt der Transistor ein verstärktes Signal und führt es am C2-Kondensator vorbei, wodurch Pin 2 des monostabilen IC1 aktiviert wird. Infolgedessen schaltet Pin drei für eine bestimmte Zeit auf High, wie über die Werte von R5 und C3 festgelegt.

Die hohe Einstellung von Pin 3 aktiviert Pin 4 von IC2 und verteilt den Ultraschallimpuls an Pin 3. Als nächstes verstärkt der TIP122-Transistor diesen Impuls, bevor er ihn zum Lautsprecher leitet. Tatsächlich vibriert der Lautsprecher und gibt den Ultraschallton in Richtung des Hundes ab, wodurch er ferngehalten wird. Diese Schaltung erkennt jedes Bellen und funktioniert daher mit jedem Hund.

5. Welche Probleme sind mit Ultraschall-Hundeabwehrmitteln verbunden?

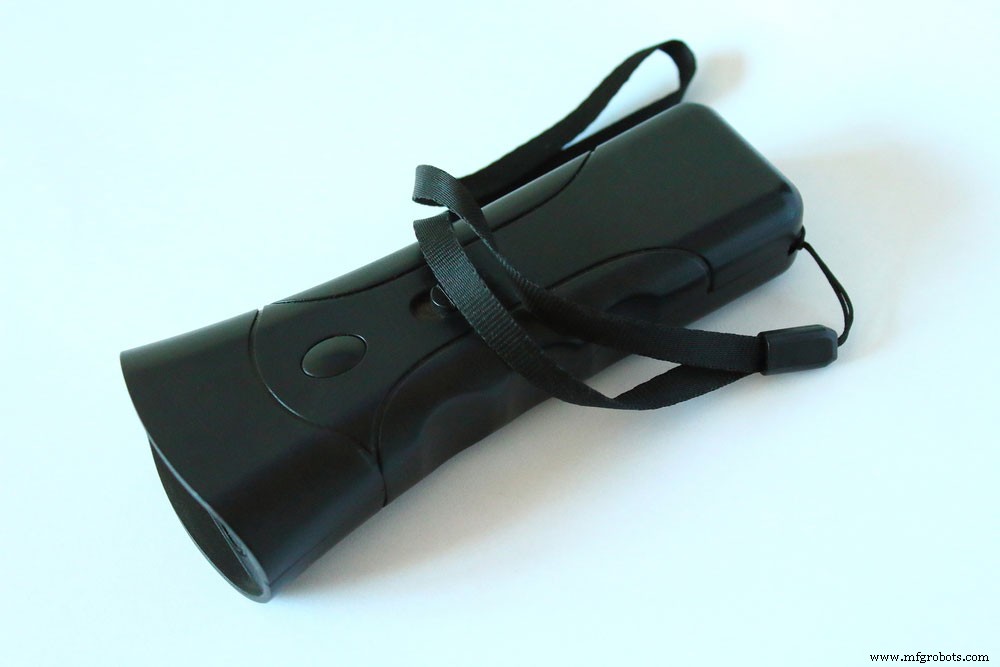

(Diese Ultraschall-Hundevertreiber sind mit einigen Problemen verbunden.)

Es gibt einige Probleme mit einem Ultraschall-Hundeabwehrmittel. Beispielsweise kann es aufgrund des emittierten Frequenzpegels schwierig sein, festzustellen, ob das Gerät funktioniert oder nicht. Und das wird zu einem Problem, da Menschen diese Rückkopplungsgeräusche nicht hören können.

Wenn Sie immer noch von einem Hund verfolgt werden, bedeutet dies, dass das Gerät nicht mehr richtig funktioniert oder der Hund hohen Frequenzen widersteht. Infolgedessen ist es schwierig festzustellen, ob es in einer Live-Situation funktioniert.

In der Zwischenzeit enthalten Hundeabwehrmodelle mit höherer Frequenz eine schmale Strahlbreite, was zu Zielschwierigkeiten führt. Letztendlich verursacht dies eine erhebliche Belastung, wenn Sie von einem aggressiven Hund verfolgt werden, da Sie präzise bleiben müssen.

Zusammenfassung

Wenn Sie sich vor einem aggressiven Hund schützen möchten, ist ein Ultraschall-Hundevertreiber genau das Richtige für Sie! Diese erzeugen einen hörbaren Ton, den nur Hunde und andere Tiere hören können. Für diesen Prozess sind wesentliche Komponenten erforderlich, darunter Widerstände, Kondensatoren, Transistoren und ein 555-Timer-IC. Sobald Sie das Gerät auf den Hund richten, gibt der Lautsprecher diesen Ton aus und verursacht eine starke Reaktion. Natürlich kann der Mensch eine so niedrige Frequenz nicht hören, daher bleibt sie harmlos.

Haben Sie Fragen zu einer Hunde-Repeller-Schaltung? Sprechen Sie uns gerne an!
