Schritt-für-Schritt CNC-Bearbeitungszentrum Programmierung für Einsteiger

Dies ist ein CNC-Bearbeitungszentrum-Programmierbeispiel bzw. eine Programmierübung für Vertikal-Bearbeitungszentren (VMCs).

Grundlegend und leicht verständlich für Einsteiger-CNC-Zerspaner/-Programmierer.

Veranschaulicht auch den Einsatz von CNC G-Code G41 Werkzeugradiuskorrektur Links.

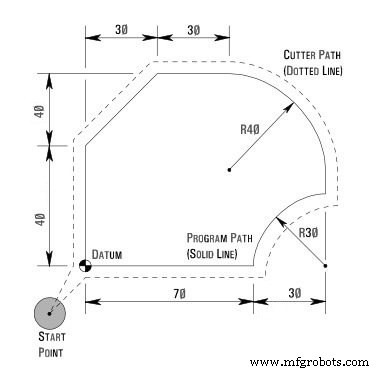

CNC-Bearbeitungszentrum Programmierungsbeispiel

Schritt-für-Schritt CNC-Bearbeitungszentrum Programmierung für Einsteiger
CNC-Bearbeitungszentrum Programmierungsbeispiel
O0010
N10 G00 X-15 Y-15
N20 G41 G01 X0 Y0 F100
N30 Y40
N40 X30 Y80
N50 X60
N60 G02 X100 Y40 R40
N70 G01 Y30
N80 G03 X70 Y0 R30
N90 G01 X0
N100 X-15 Y-15
