8051-basierter Ultraschall-Distanzsensor – Design, Schaltung und Anwendungen

Ultraschallsensoren sind unverzichtbar für präzise, berührungslose Distanzmessung und finden Anwendung in Robotik, Parkassistenz und Sicherheitssystemen. Dieser Artikel beschreibt einen vollständigen Ultraschall-Objekterkennungs-Schaltkreis, der auf einem 8051-Mikrocontroller basiert, und deckt Hardware, Software und reale Einsatzszenarien ab.

Ultraschall-Objekterkennungs-Schaltung

Die Schaltung detektiert ein Objekt vor dem Wandler. Der Wandler sendet einen 40-kHz-Puls; der Empfänger wandelt das reflektierte Echo in ein elektrisches Signal um, das der Mikrocontroller als variablen Pulsbreiten-Signal verarbeitet.

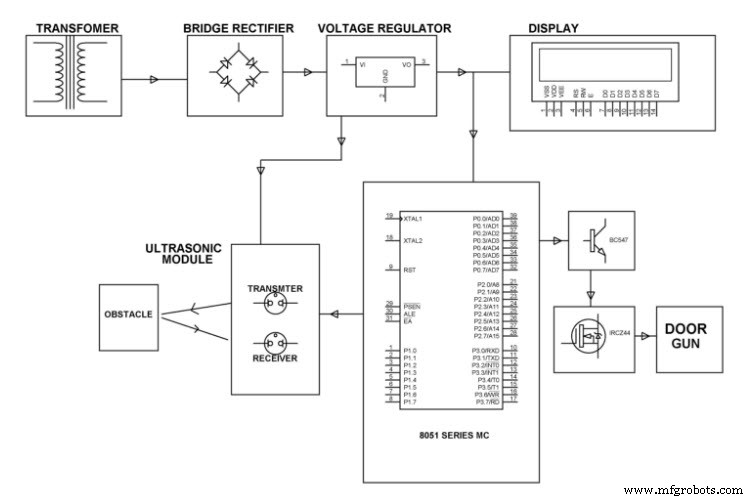

Blockdiagramm des Objekterkennungs-Systems

Hardware-Anforderungen

• Ultraschallsensor-Modul (HC-SR04 oder äquivalent)
• 8051 Mikrocontroller (40-Pin DIP, 5 V Betrieb)
• LCD-Display für Statusausgabe
• LED-Indikator für aktive Messung
• Quarzoszillator (12 MHz, 30 pF Last)
• Transistoren, Dioden, Kondensatoren, Widerstände (laut Schaltplan)
• Spannungsregler (5 V) und Transformator (falls erforderlich)
• Magnetpistole (optional, für interaktive Projekte)

Software-Anforderungen

• Keil µVision IDE
• Embedded C Quellcode

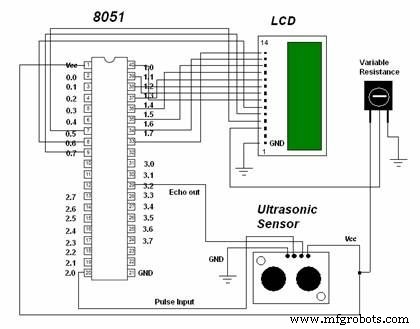

Schaltung für Ultraschall-Objekterkennung

Funktionsablauf

Der 8051 und das Ultraschallmodul bilden ein eng gekoppeltes System. Der Sensor sendet einen 40-kHz-Burst; bei vorhandenem Hindernis kehrt das Echo zurück. Der Echo-Pin des Sensors gibt einen TTL-Puls aus, dessen Breite proportional zur Hin- und Rücklaufzeit ist. Der Mikrocontroller misst diese Pulsbreite, berechnet die Distanz und steuert LCD und LED entsprechend an.

Mit einem 12-MHz-Quarz ermöglicht der 1-µs-Instruktionszyklus des 8051 präzises Timing. Die Distanz berechnet sich als Distanz = (Pulsbreite × 343 m/s) / 2, wobei die Schallgeschwindigkeit in Luft ca. 343 m/s beträgt.

Das Design lässt sich erweitern: Distanzdaten loggen, Alarme triggern oder Roboterbewegung steuern.

Ultraschallsensor Details

Der Sensor benötigt 5 V Versorgung und nutzt einen 10-µs-TTL-Triggerpuls. Der Echo-Ausgang ist ein TTL-PWM-Signal, dessen Breite der Echo-Verzögerung entspricht. Typische Spezifikationen:

• Eingangsspannung: 5 V DC
• Ruhe-Strom: <2 mA
• Ausgangsspannung: 5 V High / 0 V Low
• Detektionsbereich: 2 cm bis 500 cm
• Abmessungen: 34 mm × 20 mm × 15 mm
• Trigger: 10 µs TTL-Impuls
• Echo: TTL PWM-Ausgang

Anschlussrichtlinien

• Vcc: +5 V
• GND: Masse (vor Vcc verbinden, um Beschädigung zu vermeiden)
• Trig: Digitaler Pin (z. B. P2.0)
• Echo: Digitaler Pin (z. B. P2.1)

Vorteile

• Präzise, berührungslose Messung von 2 cm bis 3 m
• Funktioniert bei allen Lichtverhältnissen, ideal als Infrarot-Ergänzung
• Integrierte LED-Anzeige zeigt aktive Messung
• 3-Pin-Header ermöglicht lötfreien Anschluss an Entwicklungsboards

Anwendungen

Typische Use Cases:

• Sicherheitssysteme und Bewegungsauslöser für Kameras
• Parkassistenz und Hindernisvermeidung in Robotik
• Interaktive Exponate und Wildlife-Fotografie-Automation
• Einbruchalarme und Umweltmonitoring

Über den 8051 Mikrocontroller

Der 8051 ist ein klassischer 8-Bit Harvard-Architektur-Mikrocontroller, verfügbar im 40-Pin-DIP-Gehäuse und mit 5 V Versorgung. Er enthält:

• 4 KB On-Chip ROM/EPROM Programmspeicher
• 128 Bytes On-Chip RAM
• Acht-Bit-Datenbus, 16-Bit-Adressbus
• Zwei 16-Bit-Timer (T0, T1)
• 32 General-Purpose-Register (R0–R15, dupliziert in Bänken)
• Fünf Interrupt-Quellen (INT0–INT3, EINT)
• Vier 8-Bit-Parallele Ports (P0–P3) insgesamt 32 I/O-Leitungen
• Einen 16-Bit-Programmcounter, Stackpointer und Datapointer
• Seriellen Port an P3.0 (RX) und P3.1 (TX), TTL-Pegel; MAX232 für RS-232
• Instruktionszyklus: 1 µs bei 12 MHz Quarz

Pin-Belegung

Wichtige Pins: VCC, GND, XTAL1/XTAL2 (Quarz), RST, EA, PSEN. 12-MHz-Quarz an XTAL1 und XTAL2 mit 30 pF Lastkondensator anschließen. Wird kein Quarz verwendet, XTAL-Pins offen lassen.

Serielle Kommunikation

Serielle Daten werden über SCON-Register an P3.0/P3.1 verwaltet. Für PC- oder Geräteanbindung MAX232 Linientreiber einsetzen, um TTL-Logik in RS-232-Pegel zu wandeln.

Projekterweiterungen

Über Basisdetektion hinaus kann der Schaltkreis:

• Exakte Distanzen berechnen und Hindernispositionen mappen
• Als bewegungsgetriggertes Kamerasystem fungieren
• Als Sicherheitsalarm mit LCD-Feedback dienen
• In Roboter-Navigationsmodule integriert werden

Wir hoffen, dieser Leitfaden bietet eine solide Basis für den Bau Ihres eigenen Ultraschall-Distanzsensors mit dem 8051. Bei Fragen oder Projektideen gerne kommentieren.
