Praxisnahes Elektromagnetismus-Experiment: Einfachen Elektromagneten bauen und testen

TEILE UND MATERIALIEN

• 6‑Volt-Batterie
• Magnetischer Kompass
• Kleiner Permanentmagnet
• Spule 28‑AWG Magnetdraht (emailisoliertes Kupfer)
• Großer Bolzen, Nagel oder Stahlstift (bevorzugt Weicheisen)
• Elektrisches Isolierband

Magnetdraht ist ein dünner, emailisolierter Kupferdraht, der hunderte Windungen in eine kompakte Spule erlaubt. Für einen effektiven Elektromagneten wählen Sie einen magnetischen Kern – Weicheisen oder jeden verfügbaren Stahl. Edelstahl ist nicht magnetisch und funktioniert nicht.

QUERVERWEISE

Lessons In Electric Circuits, Volume 1, Chapter 14: „Magnetism and Electromagnetism“

LERNZIELE

• Die Linke-Hand-Regel anwenden, um Magnetfeldrichtung zu bestimmen.
• Einen funktionsfähigen Elektromagneten bauen und seine Pole beobachten.

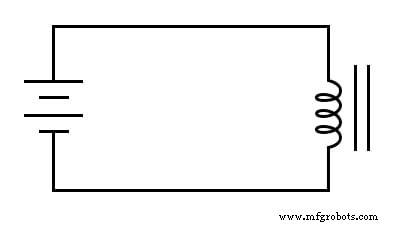

SCHALTPLAN

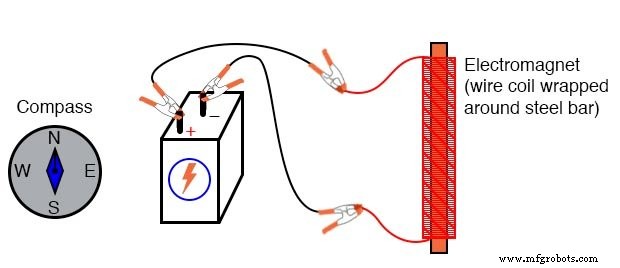

ILLUSTRATION

ANWEISUNGEN

1. Wickeln Sie eine einzelne Lage Isolierband um den Stahlkern, um den Draht vor Abrieb zu schützen.
2. Beginnen Sie mit dem Wickeln des Magnetdrahts. Halten Sie die Spule gleichmäßig und bewahren Sie eine konsistente Wickelrichtung – niemals von im Uhrzeigersinn auf gegen den Uhrzeigersinn wechseln.
3. Für Präzision spannen Sie den Stab in einen Bohrfutter und laufen Sie den Bohrer bei langsamer Geschwindigkeit, um den Draht gleichmäßig zuzuführen. Diese Technik gewährleistet gleichmäßigen Abstand und reduziert Spannung.
4. Wickeln Sie fort, bis Sie mehrere hundert Windungen haben. Überlappung ist akzeptabel; der Schlüssel ist Gleichmäßigkeit.
5. Sichern Sie die fertige Spule mit ein oder zwei Lagen Isolierband.
6. Kratzen Sie die Emailisolierung an beiden Drahtenden mit einem scharfen Messer oder Schere ab, um das Kupfer für die Verbindung freizulegen.
7. Verbinden Sie die Spule mit der 6‑Volt-Batterie mittels Jumper-Leitungen.
8. Sobald der Strom fließt, wird die Spule zu einem starken Magneten. Nutzen Sie den magnetischen Kompass, um Nord- und Südpol an jedem Ende des Kerns zu identifizieren.
9. Platzieren Sie einen Permanentmagneten in der Nähe eines Pols, um Anziehung oder Abstoßung zu beobachten. Drehen Sie den Permanentmagneten, um zu sehen, wie sich die Kraft ändert.
10. Zum sicheren Trennen berühren Sie die Spule niemals mit beiden Händen. Nutzen Sie eine Hand oder isolierte Werkzeuge, um induktiven Kickback zu vermeiden – einen harmlosen, aber bemerkbaren Funken durch die plötzliche Stromunterbrechung.

Elektromagnete bilden die Grundlage vieler Alltagsgeräte: Relais, Elektromotoren, Magnetventile, Türklingeln, Summer und Magnetköpfe von Druckern und Festplatten. Ihr Verständnis und Sicherheitsaspekte sind essenziell für jeden angehenden Elektroingenieur.
