Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Was ist ein Multimeter? Typen, Funktionen, Arbeitsweise und Anwendungen

Studenten der Elektro- und Informationstechnik, Ingenieure und Techniker nutzen verschiedene Messgeräte, um elektrische Größen in Schaltungen zu prüfen – Spannung, Strom, Durchgang, Leistung usw. – und elektronische Bauteile wie Dioden, Transistoren, Relais, Kondensatoren und Widerstände zu testen. Ein Multimeter, das diverse Messungen und Tests durchführen kann, kommt in Laboren und der Industrie zur Reparatur und Fehlersuche an elektrischen Geräten und Anlagen zum Einsatz.

Was ist ein Multimeter?

Ein Multimeter ist ein elektrisches Messgerät zur Messung von Spannung, Strom, Widerstand und weiteren elektrischen Parametern. Es kann – je nach Typ – „multiple“ elektrische Größen erfassen.

Es handelt sich um handliche Geräte, die in Größe, Genauigkeit und Präzision variieren. Hauptsächlich werden sie von Elektrikern, Ingenieurstudenten und Hobbybastlern zur Fehlersuche an elektrischen Geräten und Schaltungen verwendet.

Ein Multimeter verfügt über ein LCD-Display oder eine Skala, einen Drehwahlschalter, Messleitungen und Anschlussbuchsen. Das Display bzw. die Skala zeigt den Messwert an. Der Drehwahlschalter trägt diverse Funktionssymbole und wählt den Messbereich; manche Geräte bieten Autoranging. Die Messleitungen verbinden das Gerät mit der Schaltung, die Buchsen nehmen die Leitungen auf.

Weiterführend: Unterschied zwischen Analog- und Digitalmultimeter

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Funktionsweise eines Multimeters

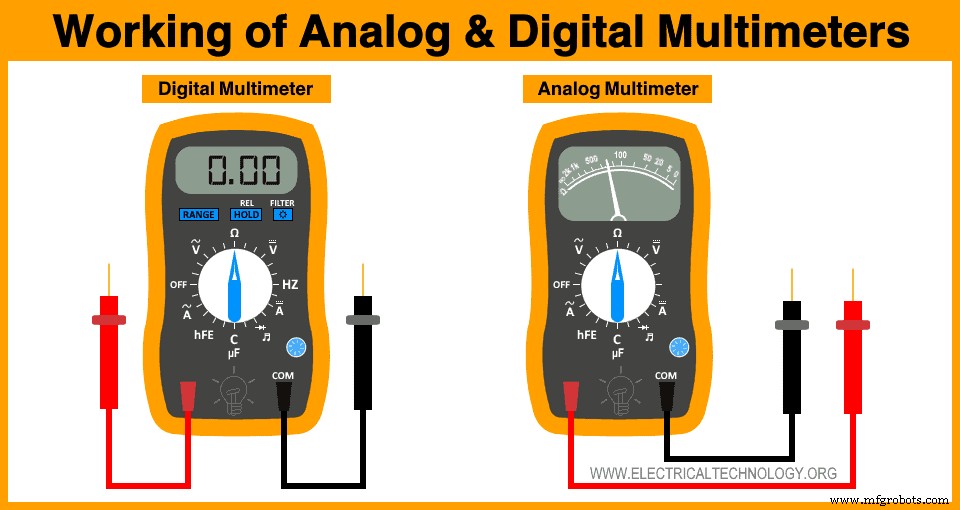

Ein Multimeter kann analog oder digital sein; das grundlegende Bedienverfahren ist jedoch identisch.

Der Drehwahlschalter wählt die gewünschte Messgröße und – falls nicht autoranging – den passenden Messbereich. Zwei Messleitungen (schwarz und rot) werden verwendet: Die schwarze Leitung kommt immer in die schwarze „COM“-Buchse (Common), die rote in eine der roten Buchsen – je nach Messart (Spannung, Strom, Widerstand etc.).

Die Leitungen stellen den Kontakt zur Schaltung her; die interne Messtechnik erfasst den gewählten Parameter und zeigt das Ergebnis an. Vorsichtsmaßnahmen und Anschlussart variieren jedoch je nach Messgröße.

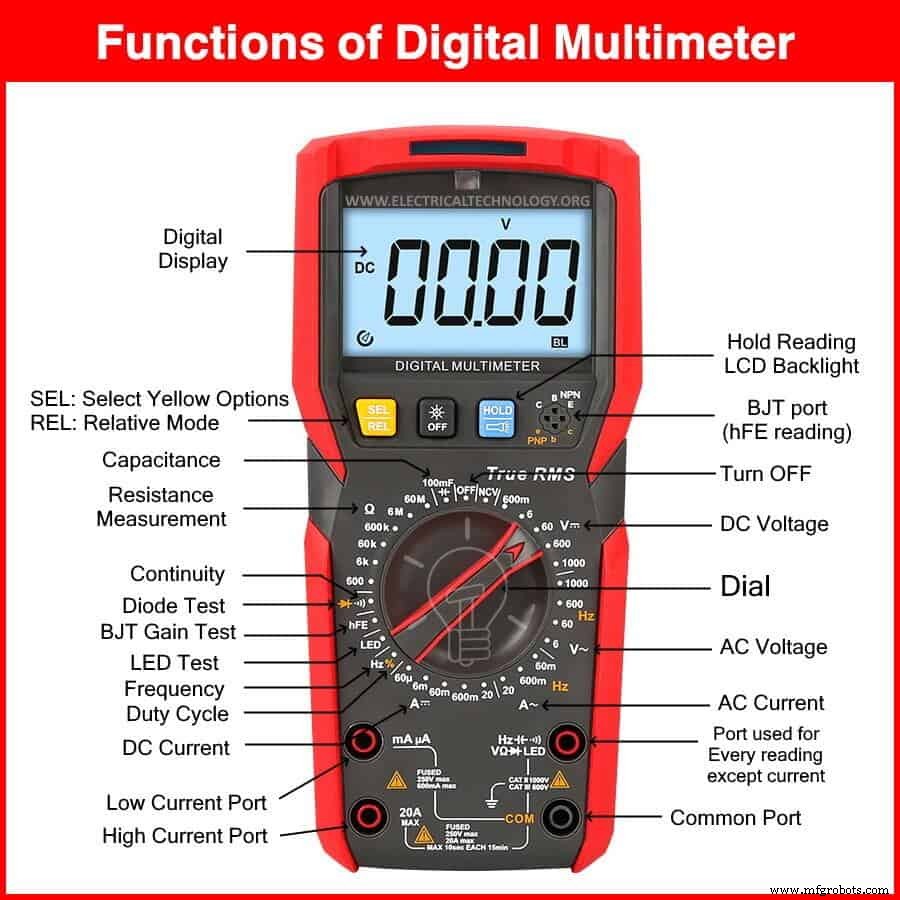

Funktionen

Ein Multimeter bietet diverse Funktionen, die über den Drehwahlschalter und Tasten aktiviert werden. Kernfunktionen sind Strom-, Spannungs- und Widerstandsmessung. Folgende Funktionen sind typisch:

FunktionBeschreibungSymbol
AC-SpannungWechselspannung messenV~
DC-SpannungGleichspannung messenV⎓
AC-StromWechselstrom messenA~
DC-StromGleichstrom messenA⎓
WiderstandWiderstand einer Schaltung oder eines Bauteils messenΩ
FrequenzFrequenz eines Signals messenHz
TastverhältnisTastverhältnis (Duty Cycle) eines Signals messen%
DiodentestPrüft eine Diode in der Schaltung🔺|🔻 (Diodensymbol)
KapazitätKapazität in Mikrofarad messenμF
DurchgangAkustisches Signal bei leitender Verbindung🔊 (Lautsprechersymbol)
TransistortestVorwärtsstromverstärkung (hFE) eines Transistors messenhFE
RelativmodusOffset-Wert messen; für präzise KleinwerteREL
TemperaturTemperatur in °C oder °F messen°C, °F

Typen von Multimetern

Es gibt zwei Haupttypen: Analog- und Digitalmultimeter.

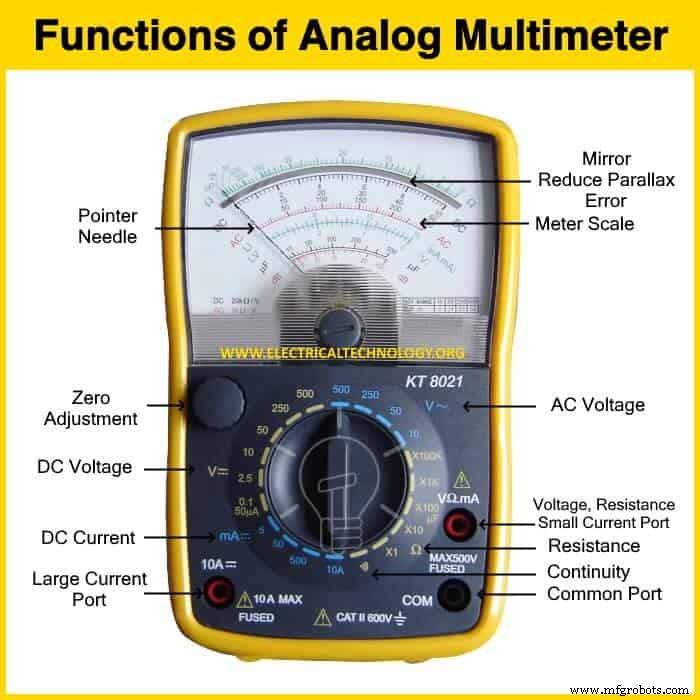

Analogmultimeter

Das Analogmultimeter ist die älteste Bauform. Ein Zeiger bewegt sich entlang einer Skala. Sie sind günstig, aber schwerer abzulesen; dafür reagieren sie empfindlicher auf kleine Änderungen.

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Der Aufbau: Eine Spule sitzt zwischen zwei Dauermagneten; der Zeiger ist auf der Spule befestigt. Fließt Strom durch die Spule, erzeugt sie ein Magnetfeld, das mit dem der Dauermagnete interagiert – die Spule dreht sich und bewegt den Zeiger. Der Ablenkwinkel hängt vom Strom ab. Dieses Prinzip nennt man Galvanometer. Der sehr geringe Innenwiderstand macht das Gerät empfindlich.

Deshalb muss Vollausschlag (Full Scale Deflection, FSD) vermieden werden: Überlasteter Strom verbrennt die Spule und zerstört das Gerät. Daher gibt es mehrere Messbereiche mit Parallelwiderständen (Shunts), die den Strom teilen.

Anfänger tun sich schwer mit der Ablesung, da mehrere Skalen auf einem Ziffernblatt liegen; oft muss der Wert mit 10 oder 100 multipliziert werden. Parallaxenfehler entstehen, wenn man nicht im 90°-Winkel auf die Skala schaut.

Vorteile
Nachteile

Digitalmultimeter (DMM)

Ein Digitalmultimeter misst elektrische Größen und zeigt sie auf einem LCD an. Die Werte werden digital verarbeitet und gut lesbar dargestellt. Im Gegensatz zum Analoggerät entfällt die reine analoge Anzeige, was die Reaktionszeit leicht erhöht.

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Ein DMM besitzt ein LCD, einen Drehwahlschalter und mehrere Buchsen. Der Schalter verbindet über konzentrische Leiterbahnen die interne Schaltung für die jeweilige Messung. Ein Mikroprozessor berechnet die Werte; da die Eingangssignale analog sind, wandelt ein ADC (Analog-Digital-Wandler) sie für die Anzeige um.

Auch beim DMM wählt der Drehschalter Messbereiche mit unterschiedlichen Shunts. Bei Überschreitung tritt Überlast auf; daher gibt es Überlastschutz. Viele DMMs bieten Autoranging, das automatisch den passenden Bereich wählt und Schäden verhindert.

Vorteile
Nachteile

Wichtige Kenngrößen eines Multimeters

Mehrere Begriffe definieren Qualität und Zuverlässigkeit:

Empfindlichkeit (Sensitivity)

Der Innenwiderstand pro Volt Vollausschlag (Ω/V). Hohe Empfindlichkeit = hoher Innenwiderstand = geringe Belastung der Messstrecke (kein Stromentzug).

Auflösung (Resolution)

Die kleinste Änderung einer elektrischen Größe, die das Gerät erfassen und anzeigen kann. Beispiel: 1 mA Auflösung im 400-mA-Bereich bedeutet, dass 1 mA Änderungen sichtbar werden. Je kleiner die Auflösung, desto genauer die Anzeige.

Messbereich (Range)

Der maximal messbare Wert. Er korreliert mit der Auflösung: kleinerer Bereich → feinere Auflösung. Die beste Genauigkeit liegt am unteren Bereichsende ohne Überlast.

Genauigkeit (Accuracy)

Der maximal zulässige Messfehler in Prozent. Beispiel: ±1 % bei 100 Ω Anzeige → echter Wert zwischen 99 und 101 Ω. Je kleiner der Prozentwert, desto genauer.

Präzision (Precision)

Wie stark sich Wiederholungsmessungen unter gleichen Bedingungen gleichen. Hohe Präzision = zuverlässige, reproduzierbare Werte; systematische Fehler können kompensiert werden.

Messleitungen (Probes)

Messleitungen verbinden das Multimeter mit der Schaltung. Ein Ende steckt in die Bananenbuchsen des Geräts, das andere (die Spitze) kontaktiert die Schaltung. Es gibt diverse Spitzenformen.

Arten von Messspitzen

Schwarze und rote Messleitung

Schwarz → COM-Buchse, niedrigeres Potential. Rot → jeweilige Messbuchse (V/Ω, A, etc.), höheres Potential.

Spitzmessspitzen (Pointed Probes)

Standard, günstig, universell einsetzbar, gut für schnelle, häufige Messungen.

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

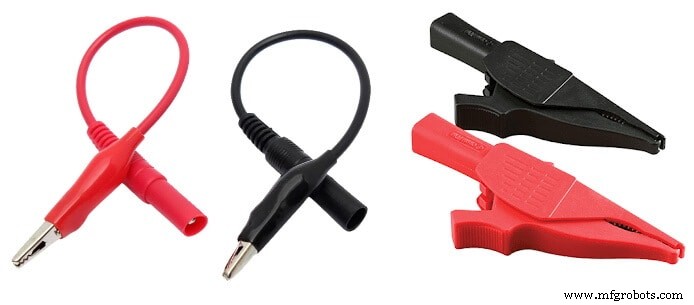

Krokodilklemmen (Alligator Clips)

Federbelastete Metallklammern mit Zähnen für festen Halt an Drähten. Ideal für Langzeitmessungen. Nachteil: breite Spitze, Gefahr von Kurzschlüssen bei eng beieinander liegenden Leitungen (Platinen, ICs).

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

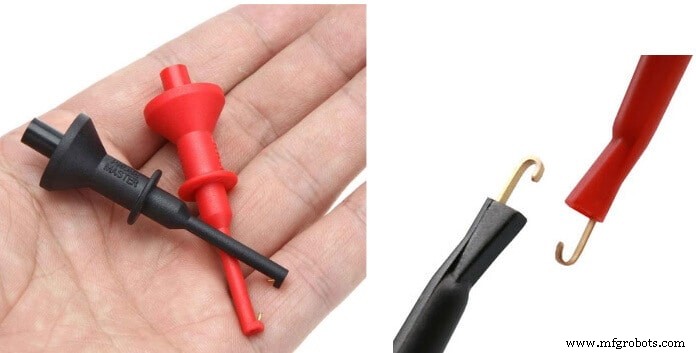

Einziehbare Hakenspitzen (Retractable Hook Clips / J-Hooks)

Schmale, einziehbare Haken für sicheren Kontakt an dicht gepackten Drähten und Pins (z. B. IC-Beinen).

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

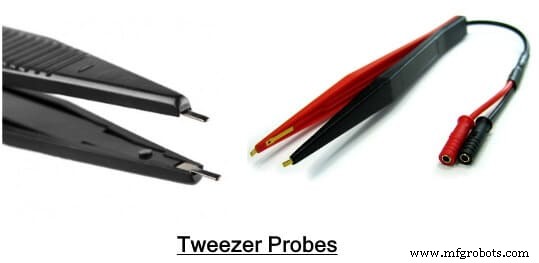

Pinzetten-Spitzen (Tweezer Probes)

Pinzettenförmig für eng beieinander liegende Messpunkte, z. B. SMD-Bauteile.

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Zangen-Spitzen / Stromzange (Clamp Probes)

Umschließen einen Leiter und messen den Strom berührungslos über das Magnetfeld. Wandeln Strom in proportionale Spannung um. Ein Stromzangengerät (Clamp Meter) hat solche Zangen fest verbaut und zeigt den Strom direkt an.

Multimeter verstehen: Typen, Funktionen und Anwendungen für Ingenieure

Multimeter bedienen – Schritt für Schritt

Ein Multimeter (digital oder analog) kann vielfältige elektrische Größen messen, Bauteile analysieren und Schaltungen prüfen. Detaillierte Schritt-für-Schritt-Anleitungen mit Bildern finden Sie in unseren verlinkten Tutorials:

Sicherheitsvorkehrungen

Bei der Arbeit mit dem Multimeter sind folgende Regeln zwingend einzuhalten:

Anwendungsbereiche

Multimeter gibt es von wenigen Euro bis mehrere tausend Euro – je mehr Funktionen, desto höher der Preis. Grundlegende Anwendungen:

Diese Basis-Funktionen dienen der Fehlersuche in praktisch jeder elektrischen Schaltung:
