Kapazitätsmessung mit dem Digitalmultimeter

Für eine exakte Kapazitätsbestimmung sind teure Geräte wie LCR-Meter nötig, die Induktivität (L), Kapazität (C) und Widerstand (R) unter Berücksichtigung der Frequenz präzise erfassen. Ein Digitalmultimeter (DMM) kann Kapazität zwar mit gewisser Genauigkeit messen, deckt aber nur einen sehr begrenzten Bereich ab.

Was ist Kapazität?

Kapazität ist die Fähigkeit eines Kondensators, Energie in Form elektrischer Ladung zwischen zwei leitenden Platten (getrennt durch ein Dielektrikum) zu speichern. Die Einheit ist Farad (F). 1 F = 1 Coulomb bei 1 Volt. Da 1 F sehr groß ist, verwendet man meist Mikrofarad (µF) oder Millifarad (mF).

Weiterführend: Kondensator testen mit Digital- und Analogmultimeter – 6 Methoden

Messprinzip

Das Multimeter lädt den Kondensator mit einem bekannten Konstantstrom auf und misst die Steigungsrate der Spannung. Diese ist umgekehrt proportional zur Kapazität:

I_C = C · dV/dt

• I_C = Kondensatorstrom (bekannter Ladestrom des Messgeräts)
• C = Kapazität
• dV/dt = Spannungsänderungsrate

Steigt die Spannung langsam, ist die Kapazität groß – und umgekehrt. DMMs decken keinen weiten Kapazitätsbereich ab.

Wichtige Sicherheitshinweise

Kondensatoren speichern Ladung auch nach Abschalten der Versorgung. Vor dem Anfassen oder Anschließen ans Messgerät muss der Kondensator entladen werden:

1. Versorgungsspannung abschalten und durch Spannungsmessung (0 V) bestätigen.
2. Einen geeigneten Widerstand (z. B. 5 W) über die Anschlüsse legen, um kontrolliert zu entladen.
3. Kurzschließen der Anschlüsse vermeiden – das kann den Kondensator beschädigen.

Ein geladener Kondensator kann lebensgefährliche Schläge liefern oder das Messgerät durch Entladung über dessen interne Schaltung zerstören.

Kapazität messen – Schritt für Schritt

Günstige DMMs mit Kapazitätsfunktion („-|(-“ oder „F“) liefern grobe Werte. Für präzise Messungen – auch im eingebauten Zustand per ESR (Ersatzreihenschlusswiderstand) – sind LCR-Meter nötig.

Methode 1: Direkte Messung mit DMM-Kapazitätsfunktion

1. Spannungsfreiheit herstellen: Versorgung ausschalten, mit Spannungsmessung (0 V) prüfen.
2. Sichtprüfung: Auf Auslaufen, Aufblähen, Risse achten. Defekte Kondensatoren sofort tauschen.
3. Sicher entladen: Über einen geeigneten Widerstand (z. B. 5 W) entladen.



4. Ausbauen: Wenn der Kondensator in der Schaltung verbaut ist, muss er ausgebaut werden; Parallelbauteile verfälschen sonst das Ergebnis.

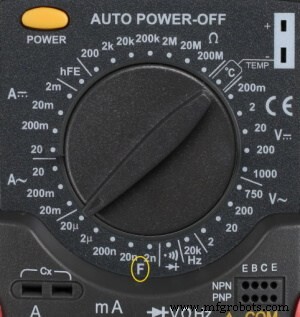

5. Messfunktion wählen: Drehschalter auf Kapazitätssymbol („-|(-“ oder „F“). Falls die Funktion doppelt belegt ist, „Shift“ drücken.



6. Messbereich wählen: Groben Bereich einstellen (oder Autoranging nutzen).

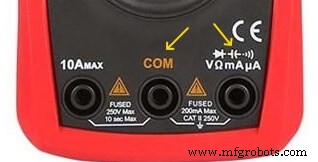

7. Leitungen anschließen: Schwarz in „COM“, Rot in die Buchse mit Kapazitätssymbol.

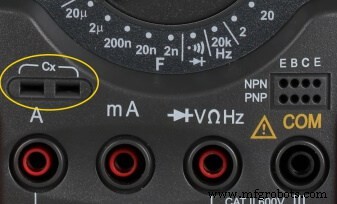

Hinweis: Manche DMMs haben spezielle Kondensator-Einschübe statt Messleitungen.



8. REL-Modus (falls vorhanden): Drückt man „REL“, wird die Leitungs-Kapazität abgezogen – wichtig für präzise Kleinwerte.

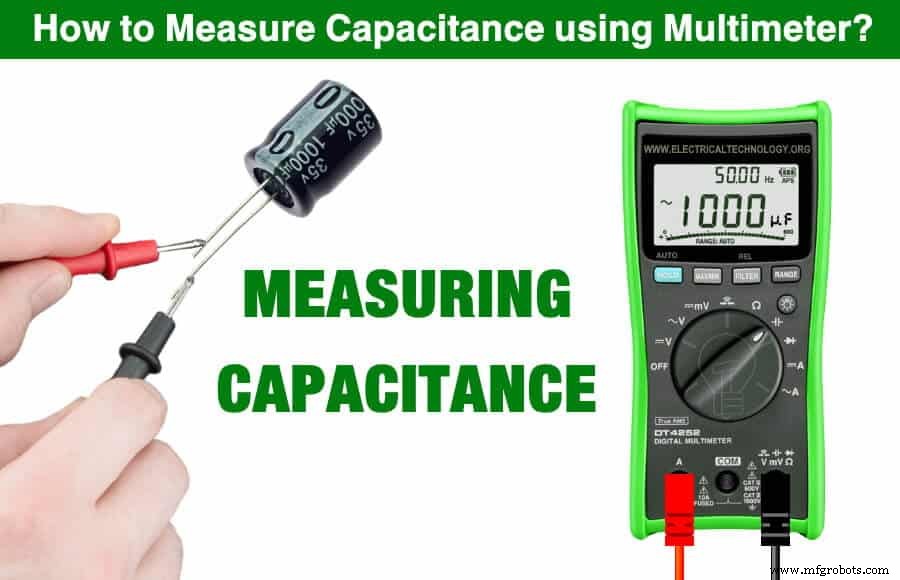

9. Kondensator anschließen: Schwarz an Minus (–), Rot an Plus (+).
   Unpolare Kondensatoren haben keine Polarität. Polare Kennzeichnung: Minus-Strich am Gehäuse oder längeres Beinchen = Plus.



10. Messung abwarten: Das Gerät lädt den Kondensator; warten, bis der Wert stabil ist. Zeigt es „OL“, Bereich erhöhen. Bleibt „OL“, ist der Wert außerhalb des Messbereichs oder der Kondensator defekt.
11. Aufräumen: Erst rote, dann schwarze Leitung abziehen. Multimeter ausschalten oder auf Spannungsmessung drehen.

Methode 2: Zeitkonstanten-Verfahren (ohne Kapazitätsfunktion)

Benötigt: Batterie (Spannung < Nennspannung des Kondensators), bekannten Widerstand (z. B. 10 kΩ), Stoppuhr, Multimeter (Spannungsmessung). Wir laden den Kondensator auf 63,2 % der Versorgungsspannung (1 τ) und stoppen die Zeit.

1. Kondensator ausbauen und vollständig entladen.
2. 10 kΩ in Reihe mit Batterie-Plus und Kondensator-Plus schalten.
3. 9-V-Batterie und Multimeter (Spannungsmessung) an den Kondensator anschließen, Stoppuhr starten.
4. Bei 5,7 V (63,2 % von 9 V) Stoppuhr stoppen, Zeit notieren.
5. Kapazität berechnen: τ = R·C → C = τ / R.

Beispiel: 16 V / 470 µF Kondensator. Versorgung 9 V → 63,2 % = 5,7 V. Gemessene Zeit τ = 4,7 s. R = 10 kΩ.
C = 4,7 s / 10.000 Ω = 0,00047 F = 470 µF. ✅

Wichtige Hinweise

• Messspitzen während der Messung nicht berühren → Verfälschung.
• Manche Geräte messen nur über spezielle Buchsen, nicht über Leitungen.
• Kondensator niemals kurzschließen zum Entladen – Widerstand nutzen!
• Polarität bei polarisierten Kondensatoren beachten.
• Nicht im eingebauten Zustand messen (außer mit LCR-Meter/ESR).
• Analogmultimeter können Kapazität nicht messen (keine Konstantstromquelle), aber zum Testen nutzen.
• Bei Rissen, Beulen, Auslaufen: Nicht laden – Explosionsgefahr!
• DMM liefert nur grobe Werte; für Präzision LCR-Meter nutzen.
• REL-Modus bei kleinen Kapazitäten für bessere Genauigkeit aktivieren.

Warum Kapazitätsmessung wichtig ist

Kondensatoren altern; ihre Kapazität sinkt mit der Zeit. Das kann Fehlfunktionen bis hin zur Explosion verursachen.

• Zeigt den tatsächlichen Gesundheitszustand.
• Erkennt defekte Kondensatoren (Kurzschluss, Unterbrechung, zu niedrige Kapazität).
• Abgleich mit Aufdruck: Wert im Toleranzbereich?
• Defekte Kondensatoren verursachen Systemfehler.
• Kurzgeschlossene Kondensatoren können andere Bauteile zerstören (wenn keine Sicherung).
• Unterbrochene Kondensatoren unterbrechen die Versorgung nachgeschalteter Stufen.
• Kondensatormotoren starten nicht bei defektem Startkondensator.
• Einphasenmotoren laufen langsamer und lauter.
• Leistungsfaktorkorrektur versagt bei degradierten Kondensatoren.
• Physikalisch alternde Kondensatoren können explodieren.
