7 Erfolgsfaktoren für schnelle & zuverlässige PCB-Fertigung

PCBs sind das Rückgrat moderner Elektronik. Qualität ist nicht verhandelbar – genauso wenig wie Geschwindigkeit. In der Business-Welt ist Zeit Geld: Schnelle PCB-Fertigung sichert Wettbewerbsvorteile. Hier sind 7 bewährte Hebel für kurze Durchlaufzeiten.

1. Lohnkosten & Standortwahl

Fertigungsstandort bestimmt Lohnkosten stark. PCB-Bestückung erfordert Fachkräfte + Automation. Südostasien (z. B. China) bietet deutlich niedrigere Lohnkosten als Westeuropa/USA. Beispiel: 3-Tage-Durchlauf – Nordamerika ~1.100 $, China ~545 $. Aber: Overseas-Fertigung bringt Zusatzkosten (Logistik, Zoll, Kommunikation, Zeitverschiebung). Billig kann teuer werden – Total Cost of Ownership rechnen.

2. Design for Manufacturing (DFM) frühzeitig umsetzen

DFM verbessert Fertigbarkeit bereits im Design. Häufiges Problem: Design ist schwer/불가능 zu fertigen → Rückfrage → Redesign → Zeitverlust. Lösung: Herstellerfähigkeiten & Dokumentationsvorgaben bereits im Designstadium einbeziehen. Fiducial-Marker für Pick-and-Place-Automation setzen. Frühe Abstimmung mit dem Fertiger vermeidet Iterationen.

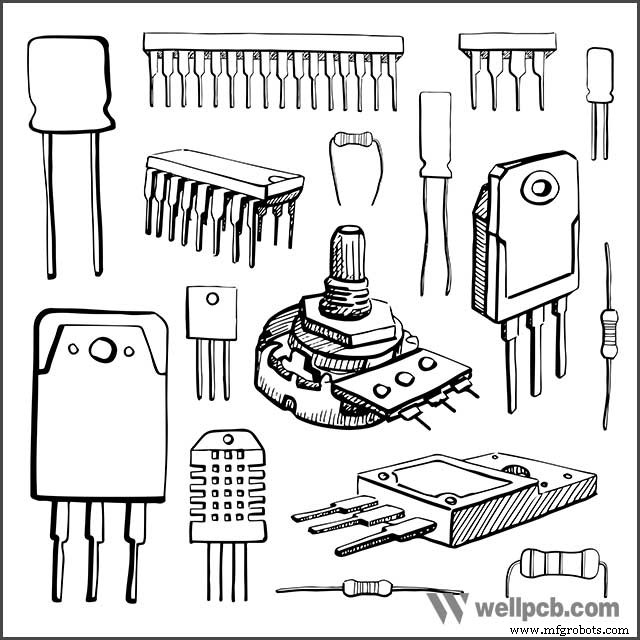

3. Kritische Bauteile selbst beschaffen (Consignment / Kitting)

Hauptverzögerungsursache: Bauteilmangel zwischen BOM-Erstellung und Fertigungsauftrag. Lieferketten-Änderungen in letzter Minute vermeiden. Statt auf Herstellerbeschaffung zu vertrauen: Kritische/Long-Lead-Time-Komponenten selbst einkaufen, kittingieren, beistellen. Hersteller hat zwar Distributor-Netzwerk, aber keine Garantie auf Verfügbarkeit. Redesign wegen fehlendem Teil = Zeitverlust + Risiko.

4. Komplettes Dokumentationspaket liefern

Für schnelle Fertigung benötigt der Hersteller alles auf einmal:

1. Gerber-Files (RS-274X / X2)
2. Bohrdaten (Excellon)
3. Vollständige BOM (mit MPN, Alternativen)
4. Netzliste
5. CAD-Rohdaten (Altium, Eagle, KiCad, OrCAD)
6. Zentroiddatei (Pick-and-Place: RefDes, X, Y, Rotation, Side)
7. Montageanweisungen & Bestückungszeichnungen

Fehlende Zentroiddaten = manuelle Bauteilzuordnung = massiver Zeitverlust. Vollständigkeit = sofortiger Fertigungsstart.

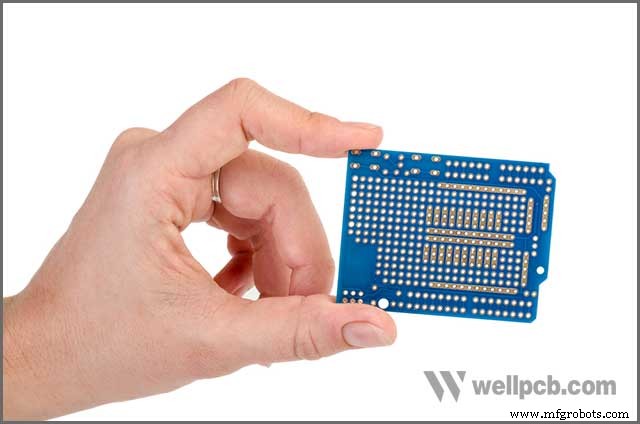

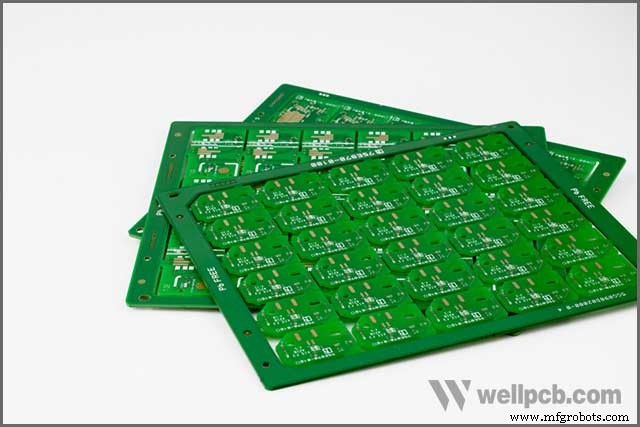

5. Designs vereinfachen – Layeranzahl reduzieren

Multilayer = viele Prozessschritte pro Lage (Pressen, Ätzen, Galvanisieren, Laminieren). 2-Layer-Design = Minimalaufwand. Reduktion: Through-Hole-Vias durch Blind/Buried Vias ersetzen, Layer-Stack & Routing optimieren. Weniger Lagen = drastisch kürzere Durchlaufzeit.

6. Fortschrittliche Technologie & systematische Prozesse

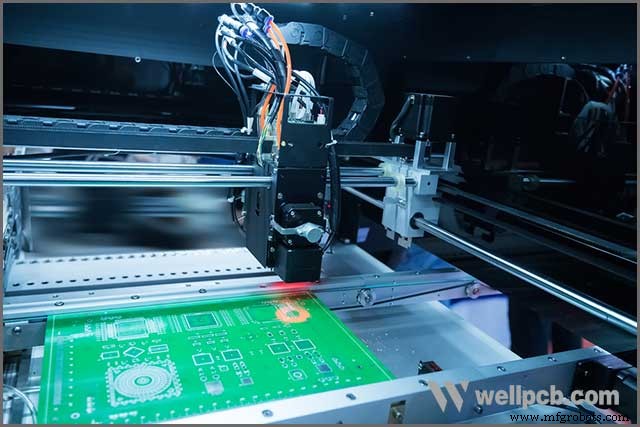

Innovation in PCB-Fertigung treibt Speed: Höhere Kundenreaktionsgeschwindigkeit, geringere Stillstandszeiten, bessere Designqualität, gestraffte Lieferantenbeziehungen, exzellenter Service. Investition in moderne Anlagen (LDI, AOI 3D, automatische Optische Inspektion, Inline-Röntgen) = kürzere Zykluszeiten. Suchen Sie Hersteller mit Technologieführerschaft.

7. Compliance & Normkonformität

Zuverlässige Hersteller erfüllen höchste Standards: IPC, RoHS, ISO 9001, UL, IATF 16949, ISO 13485 (Medizin). Jeder Fertigungsschritt qualitätsgesichert. Normkonformität verbessert interne/externe Kommunikation → schnellere Prozesse. Nicht-zertifizierte Firme scheitern oft an Endprüfung → Redesign → Verzögerung.

Fazit

Zeit ist der kritische Faktor. Partner wählen, der Speed aktiv managt: Inhouse-Fertigung, volle Prozesskontrolle, Quick-Turn-Standard. WellPCB fertigt komplett im eigenen Haus – volle Kontrolle, kürzeste Wege. Kontaktieren Sie uns für maßgeschneiderte Lösungen.
