Alarmschaltung erklärt: Aufbau, Betrieb & Funktionsprinzipien

Eine Alarmschaltung ist zweifellos eines der besten DIY-Projekte. Alarme sind fester Bestandteil moderner Häuser – sie warnen vor Besuchern und signalisieren geöffnete Türen.

Ein entscheidender Vorteil: Eine Sicherheitsalarmschaltung kann an zwei Orten gleichzeitig eingesetzt werden, da zwei separate Schalter zwei unterschiedliche Töne erzeugen. Hier besprechen wir Funktionen und Betriebsprinzipien.

Funktionsweise einer Alarmschaltung

Das Schaltungsdesign besteht aus zwei Hauptteilen: Sensor und Auslöser (Trigger). Zusammen erzeugen sie die gewünschte Detektion. Der Sensor erkennt unerwünschte Gäste, der Trigger löst Alarm aus. Der Sensor ist meist fortgeschrittener, da er Bewegungserkennung übernimmt.

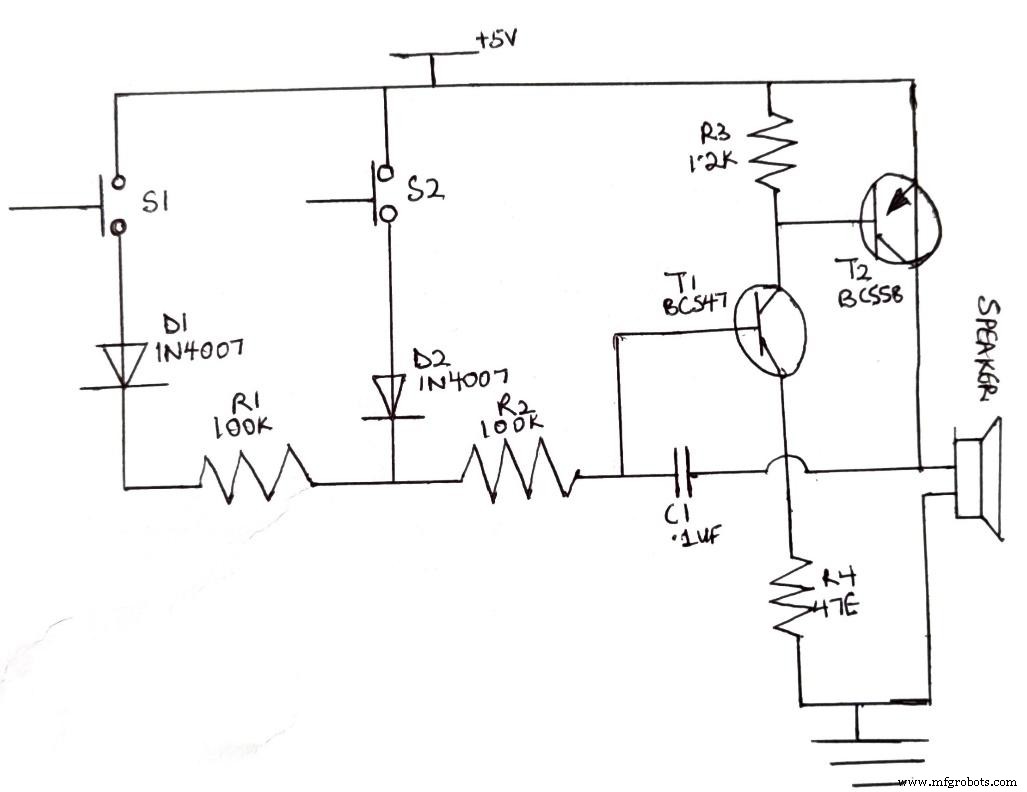

Wird Schalter S2 betätigt, tritt der gleiche Effekt ein. Die Transistoren T1 und T2 im aktiven Zustand erhalten über Diode D2 (mit S2 verbunden) Strom. Der angeschlossene Lautsprecher gibt einen Ton aus – hier ein hoher Ton, der einen Einbrecher in Tresornähe anzeigt. Der Alarmton lässt sich nur durch Abschalten der Stromversorgung stoppen.

Gängige Alarm-Schaltungstypen

Generell zwei Typen: Einbruchmelde-Schaltung (Burglar Alarm) und Brandmelde-Schaltung (Fire Alarm). Korrekte Fachbegriffe: „unüberwacht“ (unsupervised) und „überwacht“ (supervised). Unüberwachte Schaltungen bilden Einbruchszonen, überwachte werden in analogen Brandschleifen genutzt.

Einbruchmelde-Schaltungen haben nur zwei Zustände: offen und End-of-Line-Widerstand. In unscharfem Zustand verursacht ein offener Einbruchmelder einen FAULT-Zustand.

S1 und S2 sind die zwei Schalter der Schaltung an unterschiedlichen Orten (z. B. Tresor und Haustür). Wird S1 gedrückt, leitet Diode D1. Transistoren T1, T2 und der Widerstand leiten. T1 und T2 erhalten über den Kondensator positive Rückkopplung zur Oszillation. Der tiefe Ton bei S1 signalisiert einen Eindringling.

Einbruchmelder (Burglar Alarm)

Allgegenwärtig in Geschäften, Banken, Häusern – überall, wo Sicherheit nötig ist. 24/7 Betrieb, schützt vor Diebstahl durch Alarm bei Eindringlingen.

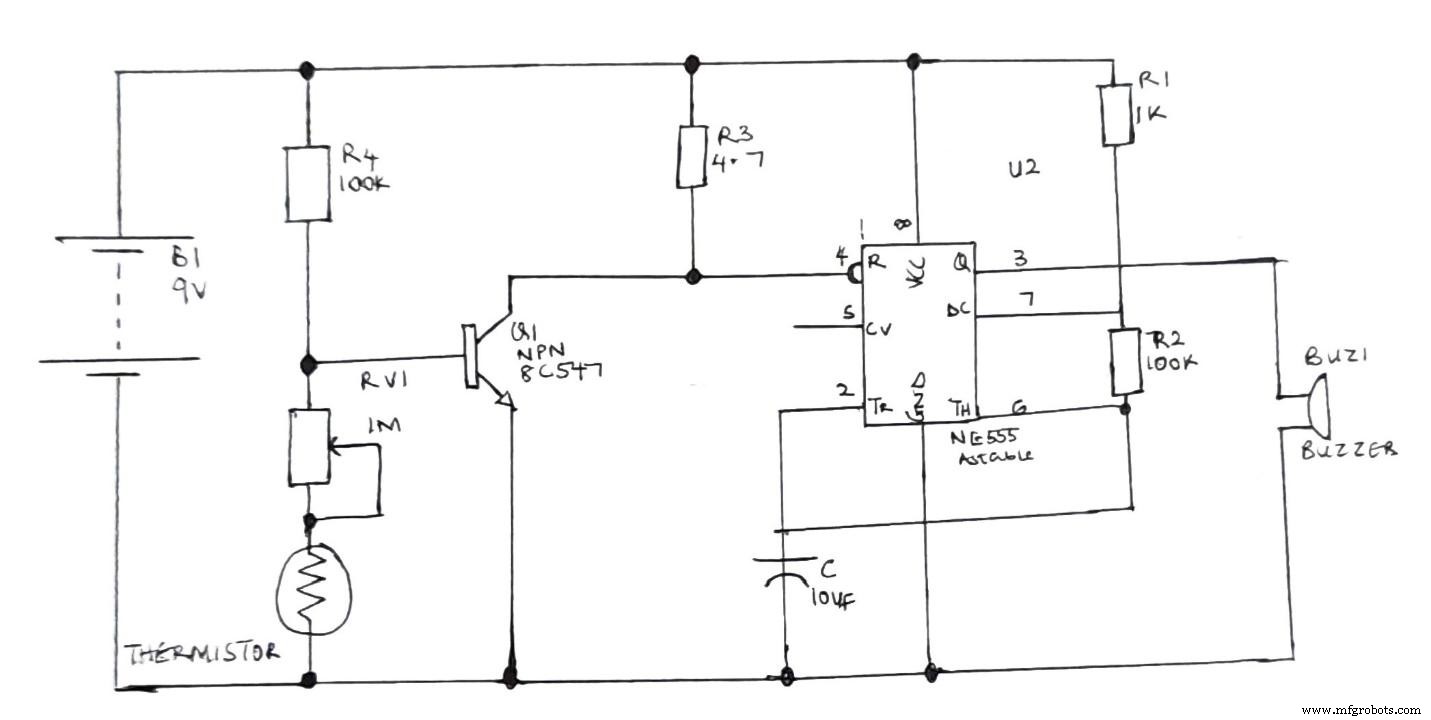

Brandmelder (Fire Alarm)

Drei Zustände für die Überwachung: Offenstromkreis, End-of-Line (EOL), Geschlossenstromkreis. Im Folgenden die Funktionen jeder Schaltungsplatine.

Funktionen der einzelnen Schaltungsplatinen (Sensoren)

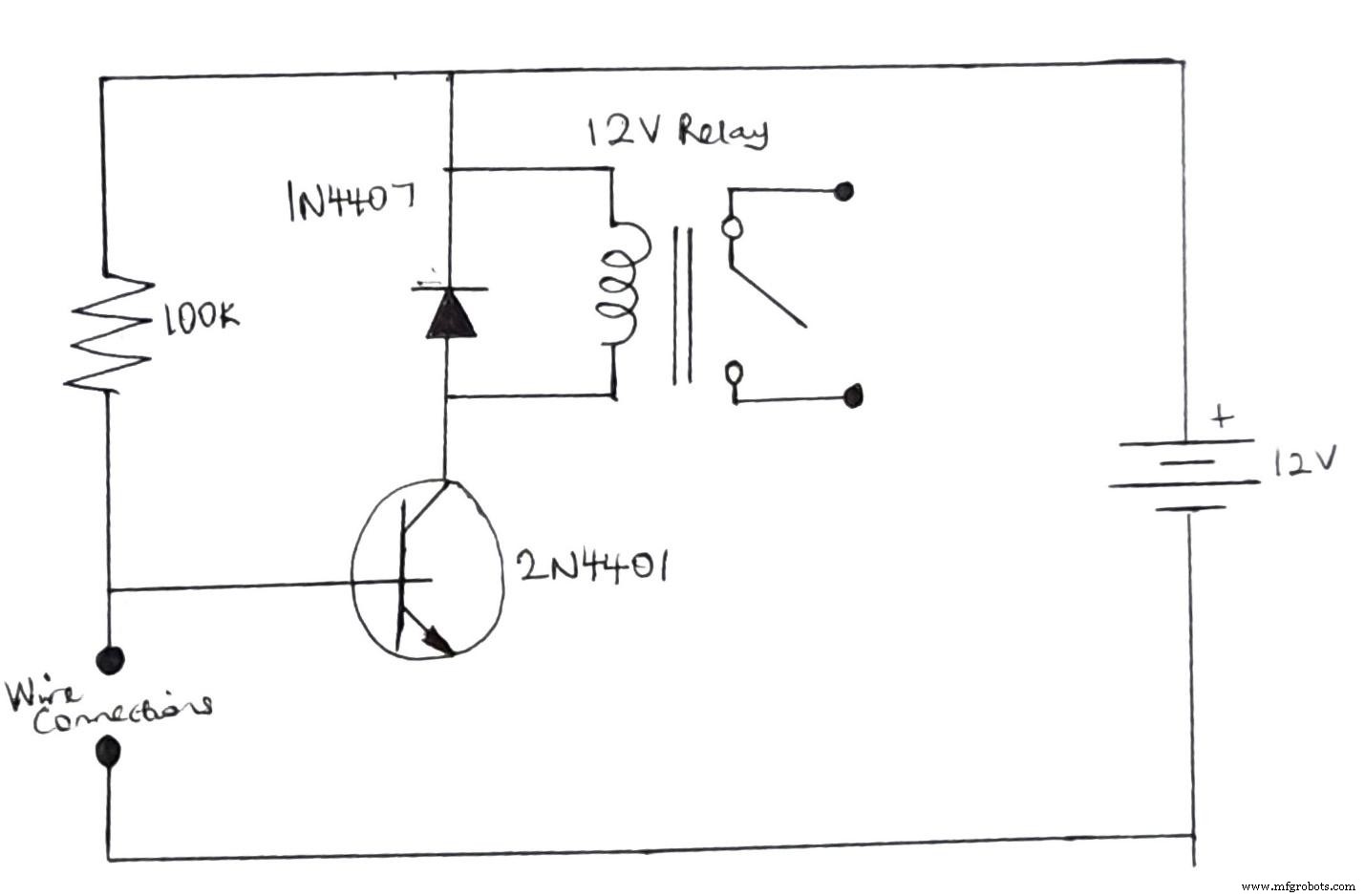

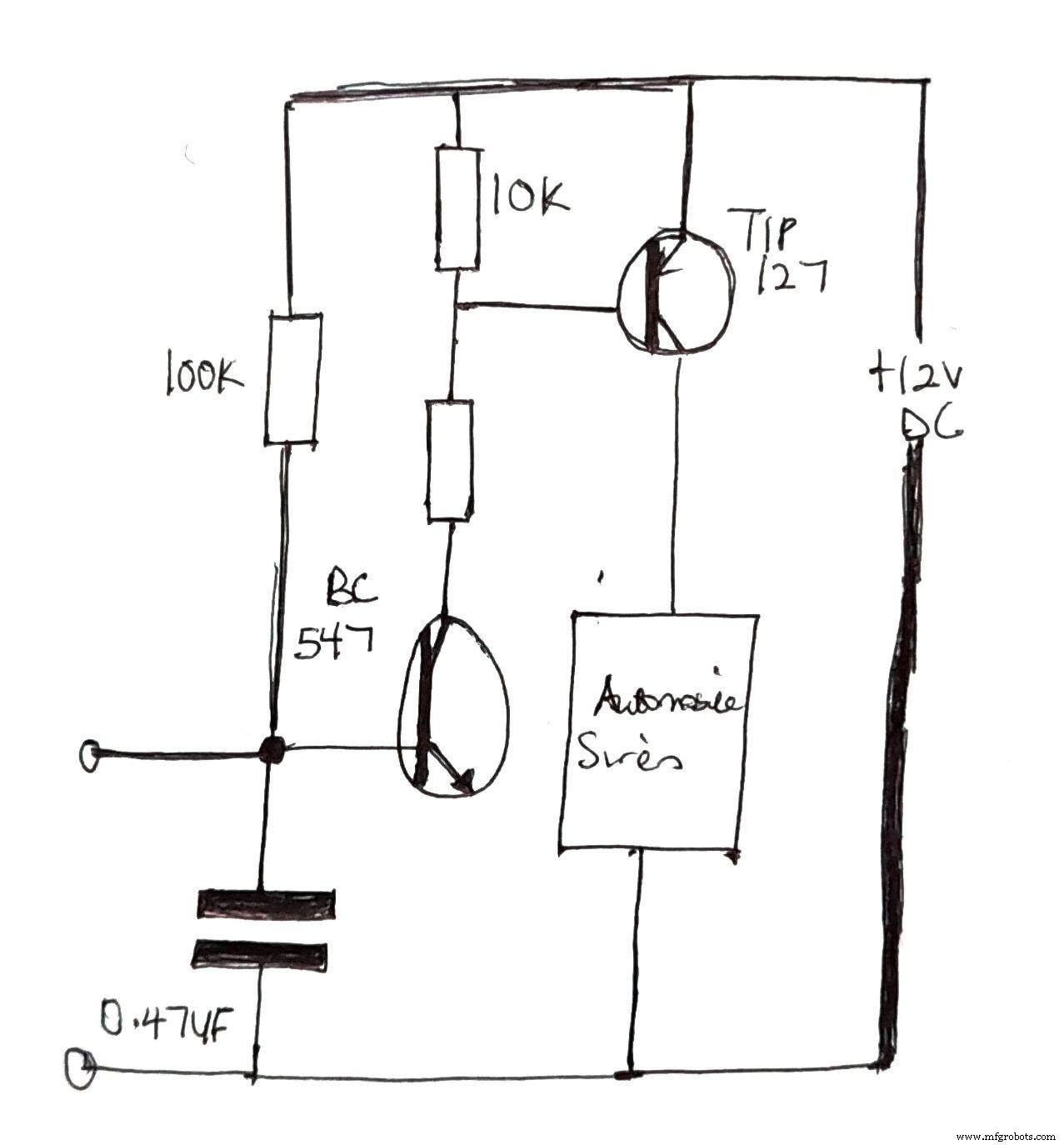

Gewöhnlicher Leiter als Sensor für Einbruchmelder

Einfachste Variante. Der Sensor ist ein dünner Kabelleiter über einem begrenzten Bereich. Eindringlinge berühren den Draht → dieser bricht → Transistor erhält Signal → Alarm ausgelöst.

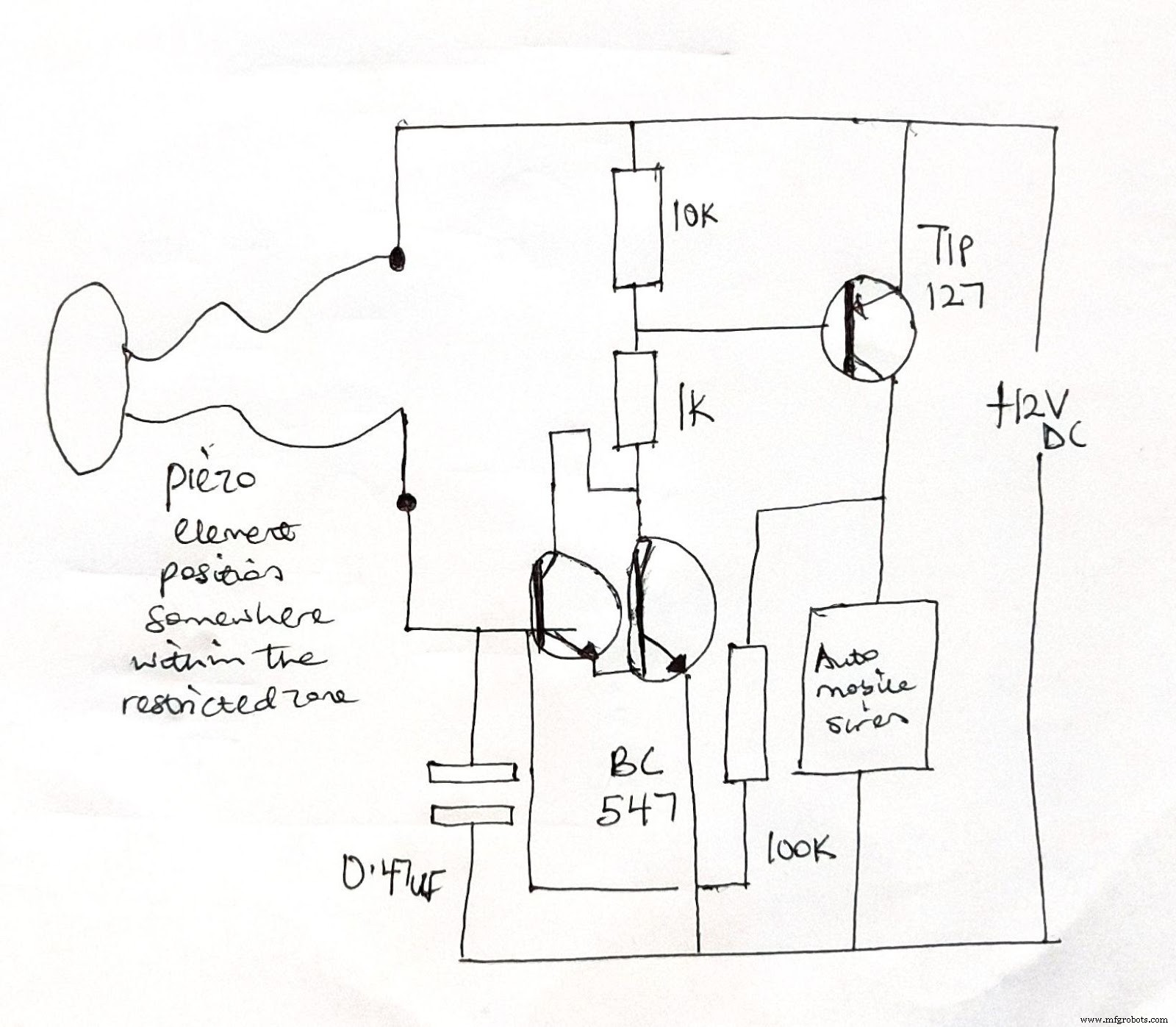

Piezo-Schallsensor im Einbruchmelder

Günstiges Piezo-Element detektiert Schall. Komplettsystem deckengeeignet. Piezo-Sensor erkennt Einbruchsversuche (Tür aufhebeln) durch Aktivierung.

Laserstrahl-Einbruchmelder

Laserstrahlen als Primärdetektoren mit strategisch platzierten Spiegeln. Ein Photowiderstand-Empfängerschaltkreis erhält die finale Reflexion. Betritt ein Eindringling den Laserbereich, unterbricht er einen Strahl → Alarm ausgelöst (Einbruchmelder, Notruf oder stiller Alarm). Kreative, kosteneffiziente Lösung.

Einbruchmelder mit Taster EIN/AUS

Nutzt einen einzelnen siliziumgesteuerten Gleichrichter (SCR), der die Meldung nach Bedarf ein-/ausschaltet.

Niedrigspannungs-Alarmschaltung

Überwacht Batterien und andere instabile Stromquellen. Gibt Alarmton und leuchtet LED. Kann mit diversen anderen Schaltungen gekoppelt werden.

Basis-Alarmschaltung bauen

Nach Prinzip und Typen: Bau einer einfachen Alarmschaltung.

Benötigte Bauteile

• Leiterplatte (PCB)
• Wenige Drähte
• BC547 Transistor
• Batterieanschluss
• Widerstände (Ohms)
• Fotowiderstand (Photoresistor)
• 9 V Blockbatterie
• LED

Video: DIY SECURITY ALARM CIRCUIT

Funktionen der Bauteile

• LED: Blinklicht zur Funktionsprüfung der Schaltung.
• PCB: Leitende Bahnen für mechanische und elektrische Verbindung der Bauteile.
• Fotowiderstand: Bestimmt, wann Licht ein-/ausgeschaltet wird.
• Batterieanschluss: Verbindet zwei oder mehr elektrische Schaltungen.
• Batterie: Ermöglicht Alarmbetrieb auch bei Netzausfall.
• Widerstände (Ohms): Bringen elektrischen Widerstand in die Schaltung ein.
• Transistor: Verstärkt schwache Eingangssignale. Zwei pn-Übergänge in Reihe.

Fazit

Typische Alarmanlage: Sensor, Kamera, Bewegungsmelder, Summer, Batterien. Der Sensor erfasst Geräusche oder Bewegung. Mit dieser Schaltung schützen Sie Wertgegenstände und Eigentum vor Diebstahl. Installieren Sie sie zu Hause oder wo nötig. Der Summer ertönt bei Auslösung. Fragen oder Kommentare? Kontaktieren Sie uns gerne.
