Formfräsen meistern: Ihr kompletter Leitfaden für präzises CNC-Metallbearbeitung

Für erfahrene Fertiger kann das Verständnis jedes Metallbearbeitungsprozesses und dessen Integration in den Werkstatt-Workflow eine Übung in Frustration sein. Es gibt zahlreiche Gattungen der Metallbearbeitung, und innerhalb dieser Kategorien gibt es außerordentlich spezifische Aufgaben – jede darauf ausgelegt, das gewünschte Ergebnis auf die effizienteste (und dabei präzise!) Weise zu erzielen. Wir sind Spezialisten für CNC-Fräsoperationen, aber auch das Fräsen bildet da keine Ausnahme: Es gibt viele spezifische Fräsoperationen. Die Bearbeitung komplexer Teile mit spezialisierten Kurven ist eine unerbittlich knifflige Aufgabe – hier kommt das Formfräsen ins Spiel.

Was ist Formfräsen?

Formfräsen ist eine CNC-Operation, die ideal für die Formung unregelmäßiger Konturen einschließlich Kurven und manchmal gerader Linien ist – und das in einem einzigen Schnitt mit Formfräsern. Diese Fräser sind mit speziellen unregelmäßigen Konturen geformt, sodass sie konkav, konvex oder jede andere benötigte Form aufweisen können. Aufgrund der hohen Spezialisierung des Formfräsprozesses kann die Bearbeitungsgeschwindigkeit 20 bis 30 % niedriger sein als beim regulären Fräsen.

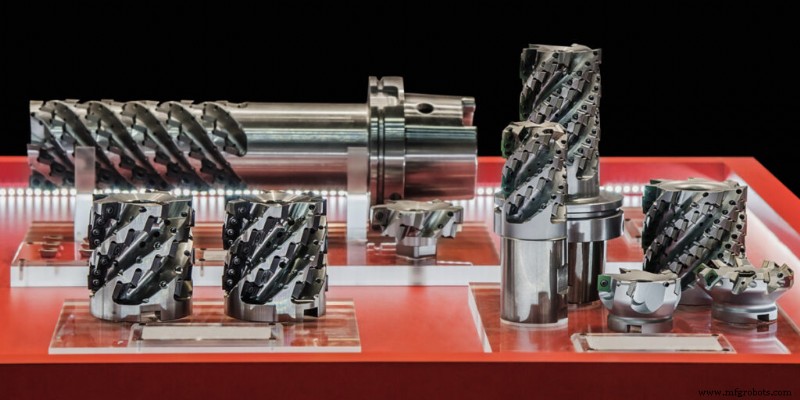

Lassen Sie uns mehr über diese Fräser sprechen, denn sie sind ziemlich einzigartig. Formfräser haben kein einheitliches Erscheinungsbild. Und wenn man darüber nachdenkt, ergibt das Sinn: Da Formfräsen sehr spezifische Teile produzieren soll, müssen die Fräser mit dem Endergebnis im Hinterkopf entworfen werden. Die Zähne des Fräsers müssen entgegengesetzt zum gewünschten Werkstückprofil geformt sein – wenn das Werkstück eine konvexe Kante benötigt, müssen die Fräserzähne eine konkave Ausrichtung aufweisen.

Je nach Bedarf können die Fräser aus Legierungsstahl, Vollhartmetall, gelötetem Hartmetall oder HSS gefertigt werden.

Wofür wird Formfräsen eingesetzt?

Gängige Operationen beim Formfräsen umfassen das Fräsen von Halbrundnuten, Perlen und Viertelrundradien. Auch komplexe Muster und/oder komplexe Oberflächen wie Schrägverzahnungen können realisiert werden.

Typische Bearbeitungsprozesse mit unseren Formfräsern:

• Außenrundfräsen von Gewinden an Fittings aus schwer zerspanbaren Materialien
• Innengewinde-Formfräsen an Halsringformen für die Glascontainerindustrie
• Innenrund-Nutenfräsen, Nutfräsen, Vollradiusfräsen, Fasen, Bohrungsfräsen, Gewindefräsen und Planfräsen
• Innenlaufbahnfräsen an Kugelmuttern mit Gotischer-Bogen-Formfräser

Vorteile des Formfräsens

Einer der größten Vorteile des Formfräsens – und wo es am häufigsten eingesetzt wird – ist die Situation, in der Sie viele Male fräsen oder fertigen müssen. Wenn Sie unterschiedliche Radien haben, ermöglicht Formfräsen die Werkzeugkombination, sodass Sie effizienter arbeiten können. Bei unregelmäßig geformten Teilen, die einen Radius erfordern, hilft ein Formwerkzeug, die benötigte Spezifikation zu erreichen.

Zwar kann der Preis des Formfräsens abschreckend wirken, doch es ist ein entscheidender Faktor für Zeitersparnis, Erhalt der Genauigkeit und tatsächliche Kostensenkung, da Teile nur einmal gefräst werden müssen statt mehrmals nachbearbeitet zu werden.
