TeleBall: Retro-Handheld-Konsole selbst bauen (Arduino Nano, Breakout & Tennis für Zwei)

Komponenten

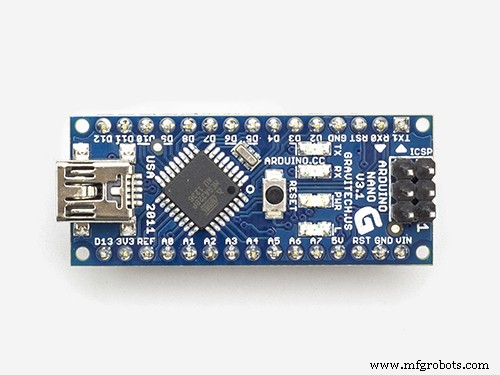

1× Arduino Nano R3
1× Adafruit 1,2″ 8×8 LED-Matrix (blau)
1× MAX7221CNG (LED-Matrix-Treiber)
1× NRF24L01+ 2,4 GHz Funkmodul (für 2-Spieler-Modus)
4× AA-Batterien, Mini-USB-Buchse (Firmware-Update)
Taster (Paddle), Knopf, 3D-gedrucktes Gehäuse, PCB

Software

Arduino IDE
TeleBall-Firmware (GitHub: sy2002/TeleBall)

Was ist TeleBall?

Ein Open-Source-Handheld im Retro-Look (8×8 Pixel, ein Paddle, ein Knopf). Zwei Spiele: Breakout (Einzelspieler) und Tennis for Two (Zwei Spieler über Funk). Die Firmware ist gut dokumentiert – ideal zum Lernen von Embedded-Game-Development.

Bau-Schritte (Wochenende-Projekt, ca. 100–150 €)

TeleBall-Paket von GitHub herunterladen / forken.
Gehäuse 3D-drucken (eigener Drucker oder Service). Dateien im Repo (case_stl.zip).
PCB bestellen (Gerber-Files im Repo) & alle Bauteile beschaffen (Bill of Materials beachten).
Löten & verdrahten – das Gehäuse-Design macht Schrauben überflüssig: Die auf der PCB eingelötete LED-Matrix hält PCB & Gehäuse zusammen.
Firmware flashen (Anleitung im Repo).

Projekt-Website

Alle Details (Schaltpläne, Stückliste, 3D-Dateien, Software) unter www.teleball.org.

Spielmodi

Die gezeigten Videos nutzen den Anfänger-Modus (langsamer). Für Tennis zu zweit können schnellere Modi aktiviert werden (siehe Dokumentation im Repo).
