Automatisierter Gaming-Assistent: Servo drückt Controller-Tasten (Arduino)

Komponenten

Werkzeuge

• Heißklebepistole
• Schraubenzieher, Schere / Cutter

Projektidee

Inspiriert von Nintendos R.O.B. (1985) automatisiert dieses Gerät repetitive Tastendrücke in Spielen (hier: „Filleting fish“ in The Elder Scrolls Online). Ein Servo mit einem Gummipuffer („Daumen“) drückt im festen Rhythmus eine Taste (z. B. „O“ / „A“) auf dem Controller. Keine KI, keine Bildverarbeitung – nur ein simpler Timer.

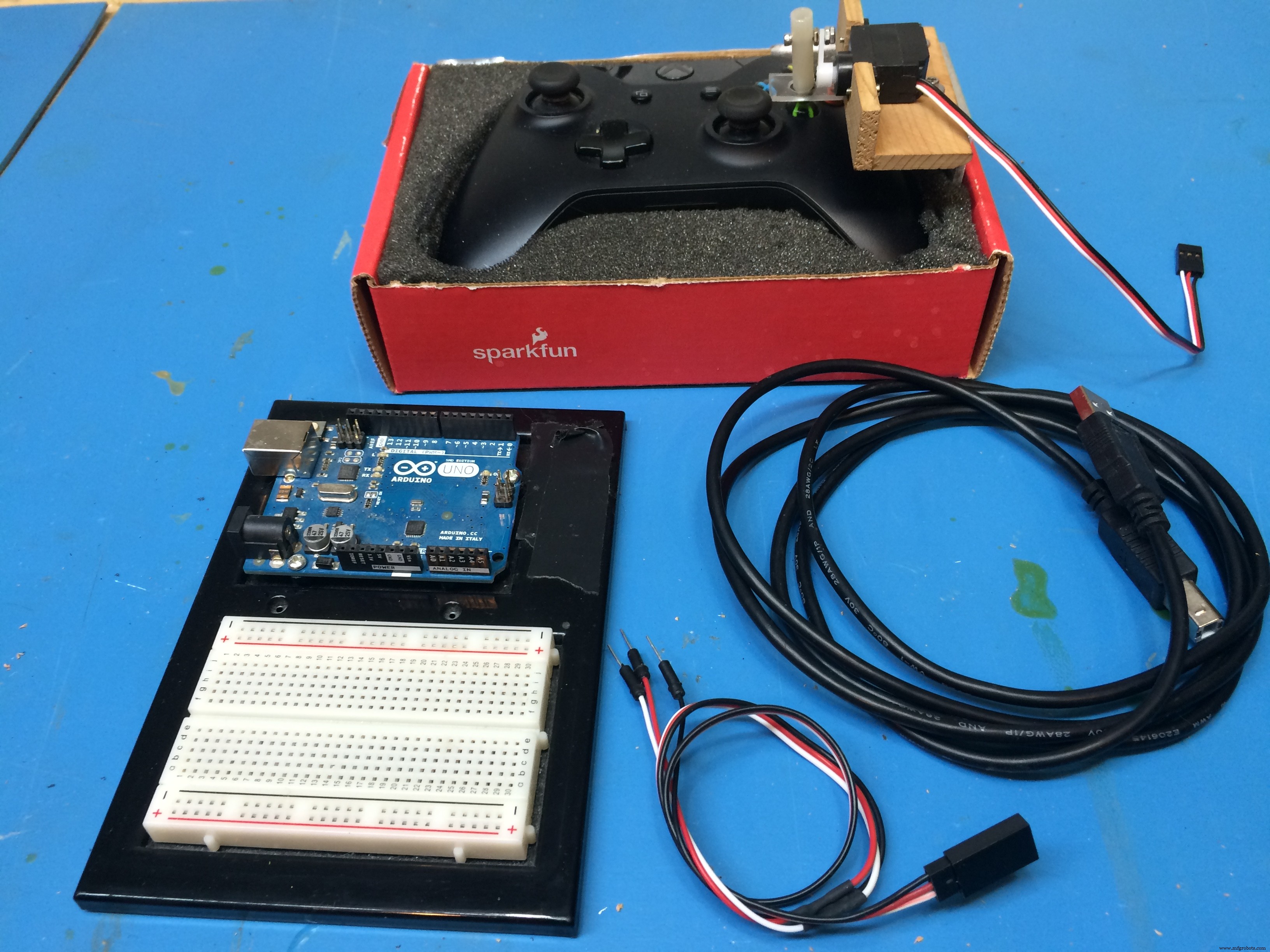

Mechanischer Aufbau

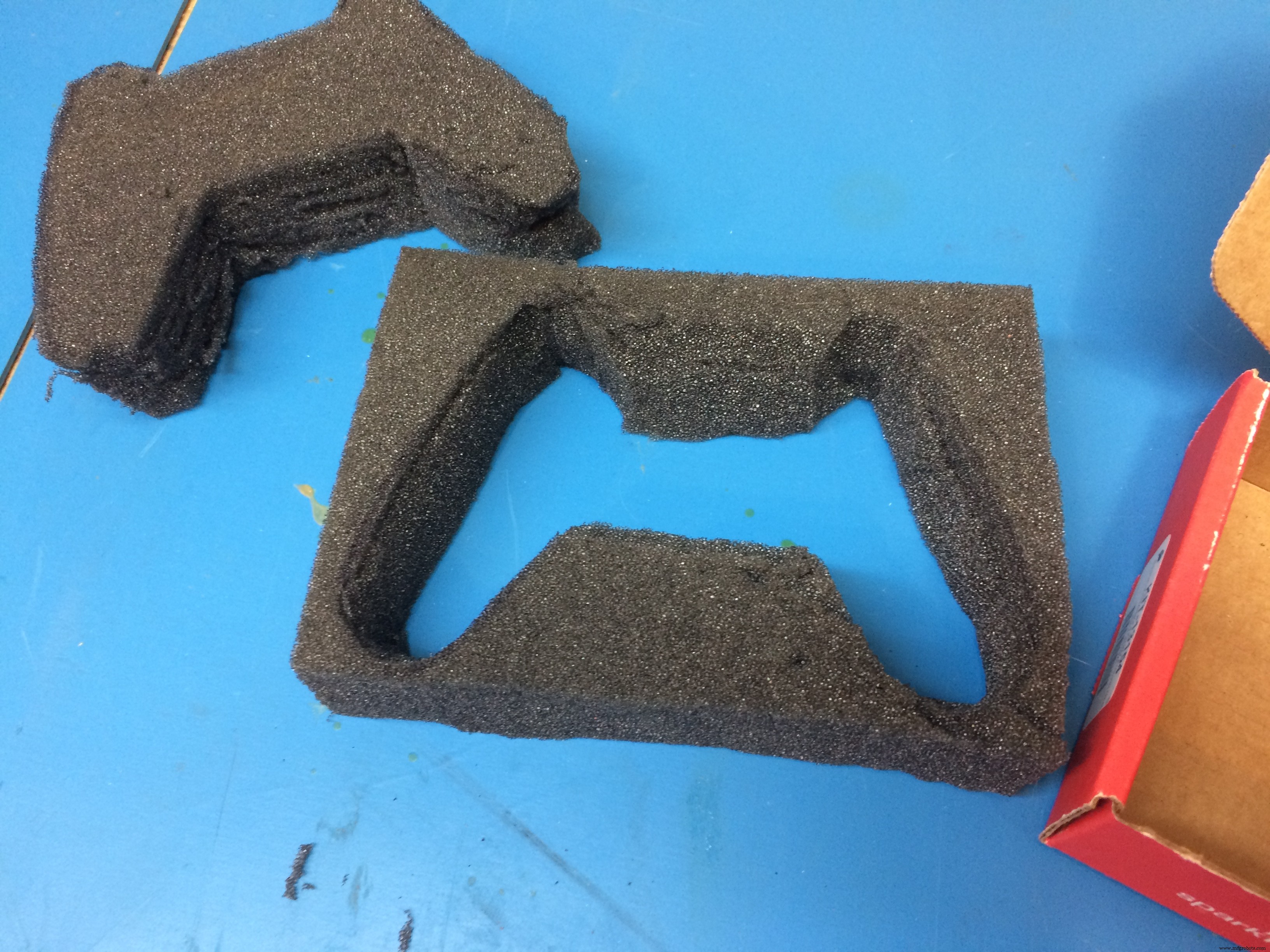

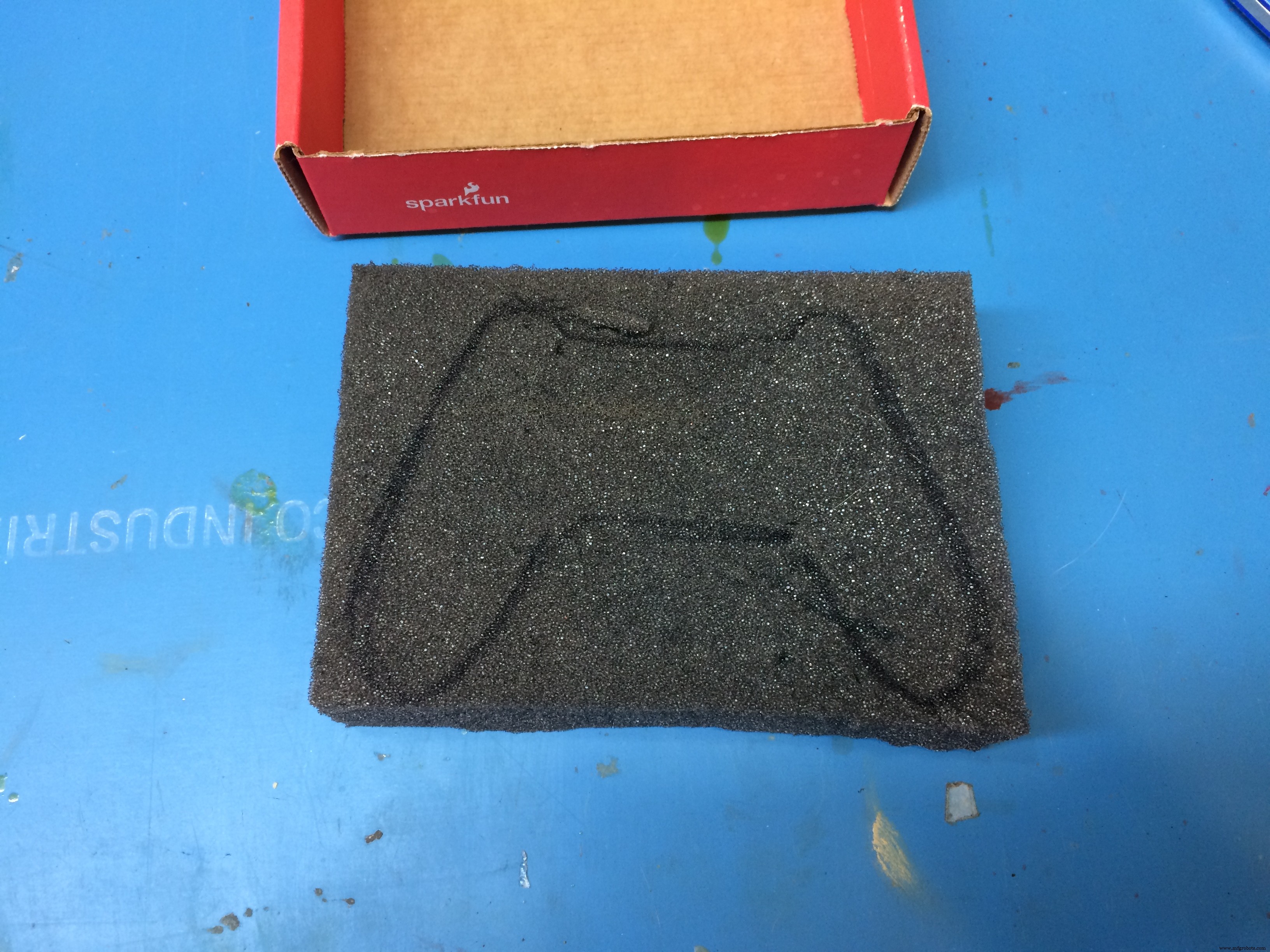

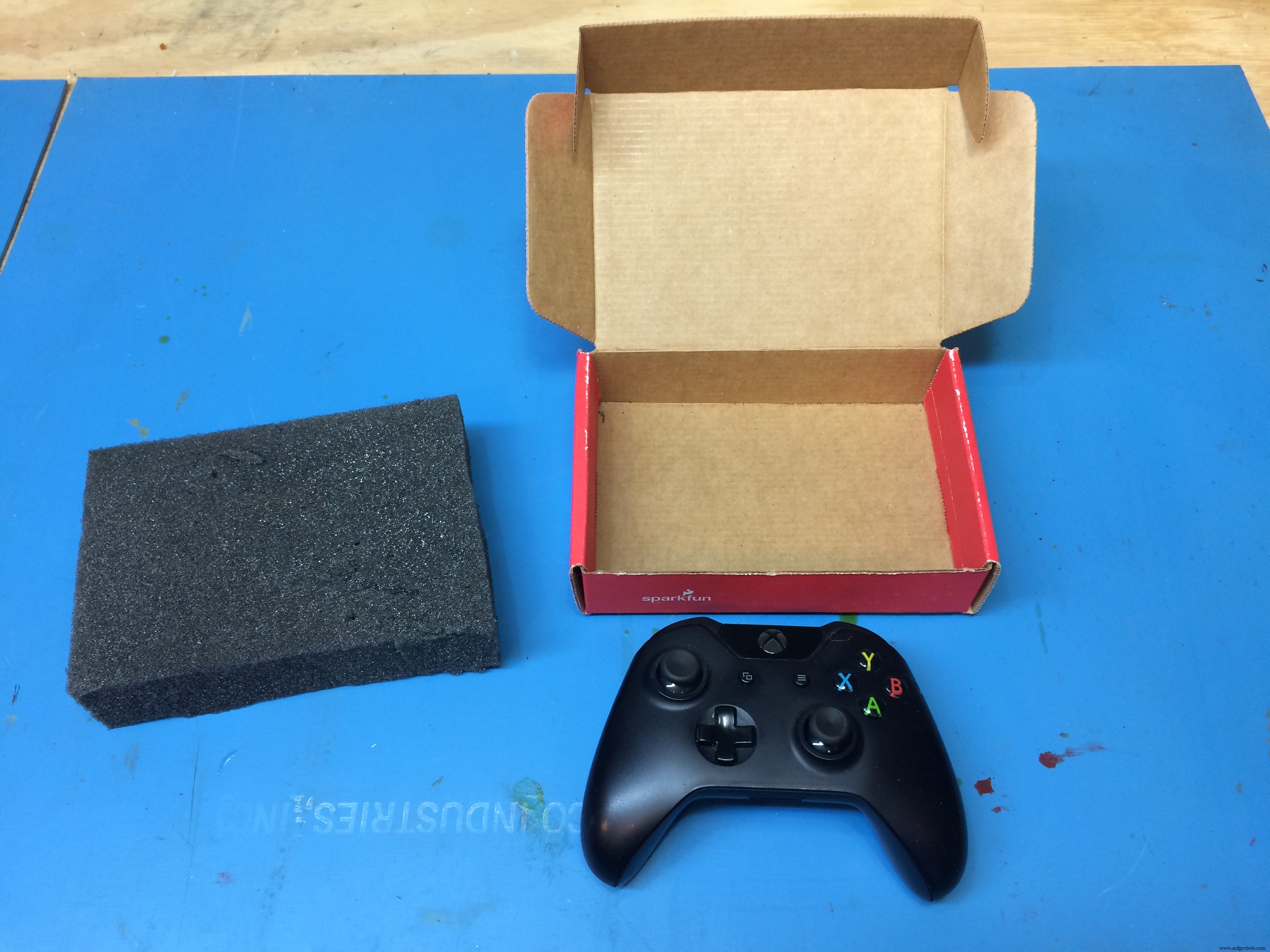

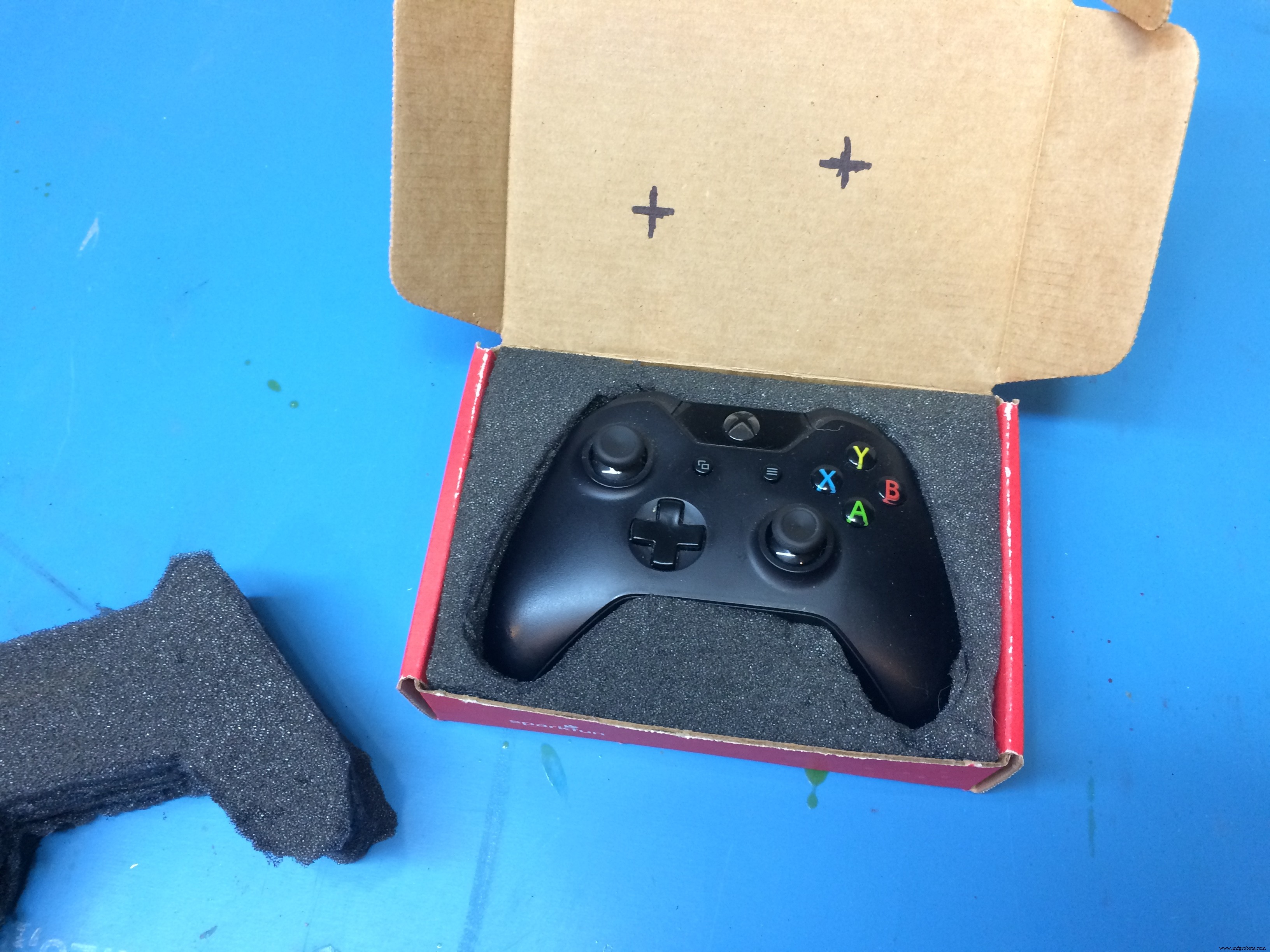

1. Controller in einer Karton/Schaumstoff-Halterung fixieren (nicht verrutschen).

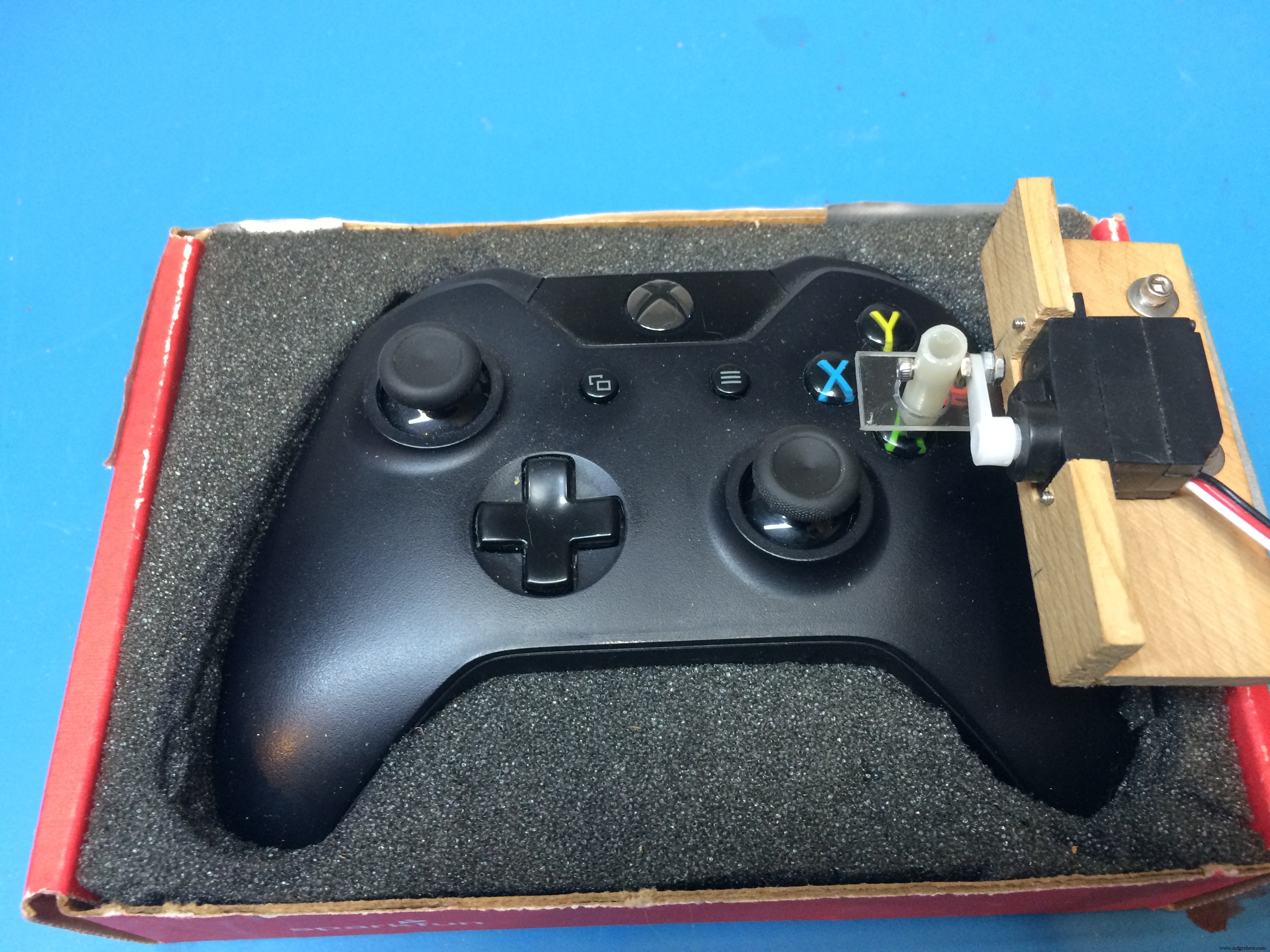

2. Servo-Halterung aus Balsaholz/Acryl bauen, sodass der Servoarm genau über der Zieltaste positioniert ist.

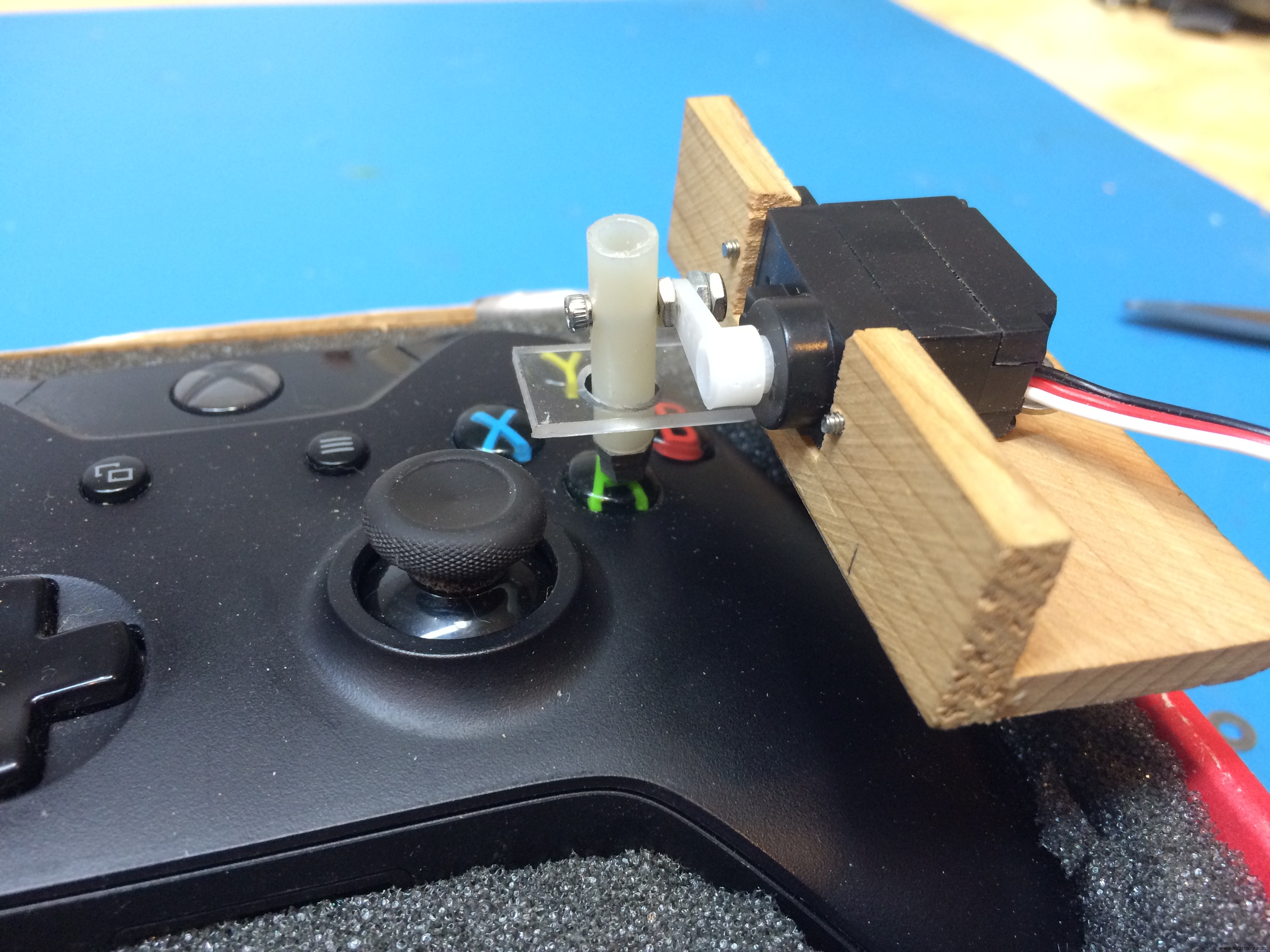

3. Servoarm: Styrolrohr mit Gummipuffer an der Spitze (schont die Taste, erhöht Reibung).
4. Acrylplatte als Führung, damit der „Daumen“ senkrecht nach unten drückt.

Hinweis: Der Autor merkt an, dass er heute (mit 3D-Drucker) eine sauberere Halterung drucken würde.

Arduino-Code (Minimal)

#include <Servo.h>

Servo servoMain;

void setup() {
  servoMain.attach(9); // Servo-Signal an Pin 9
}

void loop() {
  servoMain.write(45);  // Drücken (ca. 45°)
  delay(1500);          // 1,5 s gedrückt halten
  servoMain.write(0);   // Loslassen (0°)
  delay(750);           // 0,75 s Pause
}

Funktionsweise

• write(45) → Servoarm schwenkt nach vorne → Taste wird gedrückt.
• delay(1500) → Taste bleibt gedrückt (Spiel registriert langen Druck).
• write(0) → Arm fährt zurück → Taste losgelassen.
• delay(750) → Pause vor nächstem Zyklus.

Die Timings (Winkel, Delays) müssen empirisch für den jeweiligen Controller & das Spiel angepasst werden.

Erweiterungsideen (Future Versions)

• 3D-gedruckte Controller-Halterung mit integriertem Servo-Mount.
• Mehrere Servos für mehrere Tasten (Kreuz, Viereck, Dreieck, Kreis, Schultertasten).
• Sensorik: Fotowiderstand / Kamera → Bildschirminhalt auswerten (z. B. „Fisch an der Angel?“ → dann drücken).
• Controller-Vibration auswerten (Force Feedback) als Trigger.
• Autonomes Rennspiel-Bot (Lenkung + Gas/Bremse per Servos).

Schaltplan

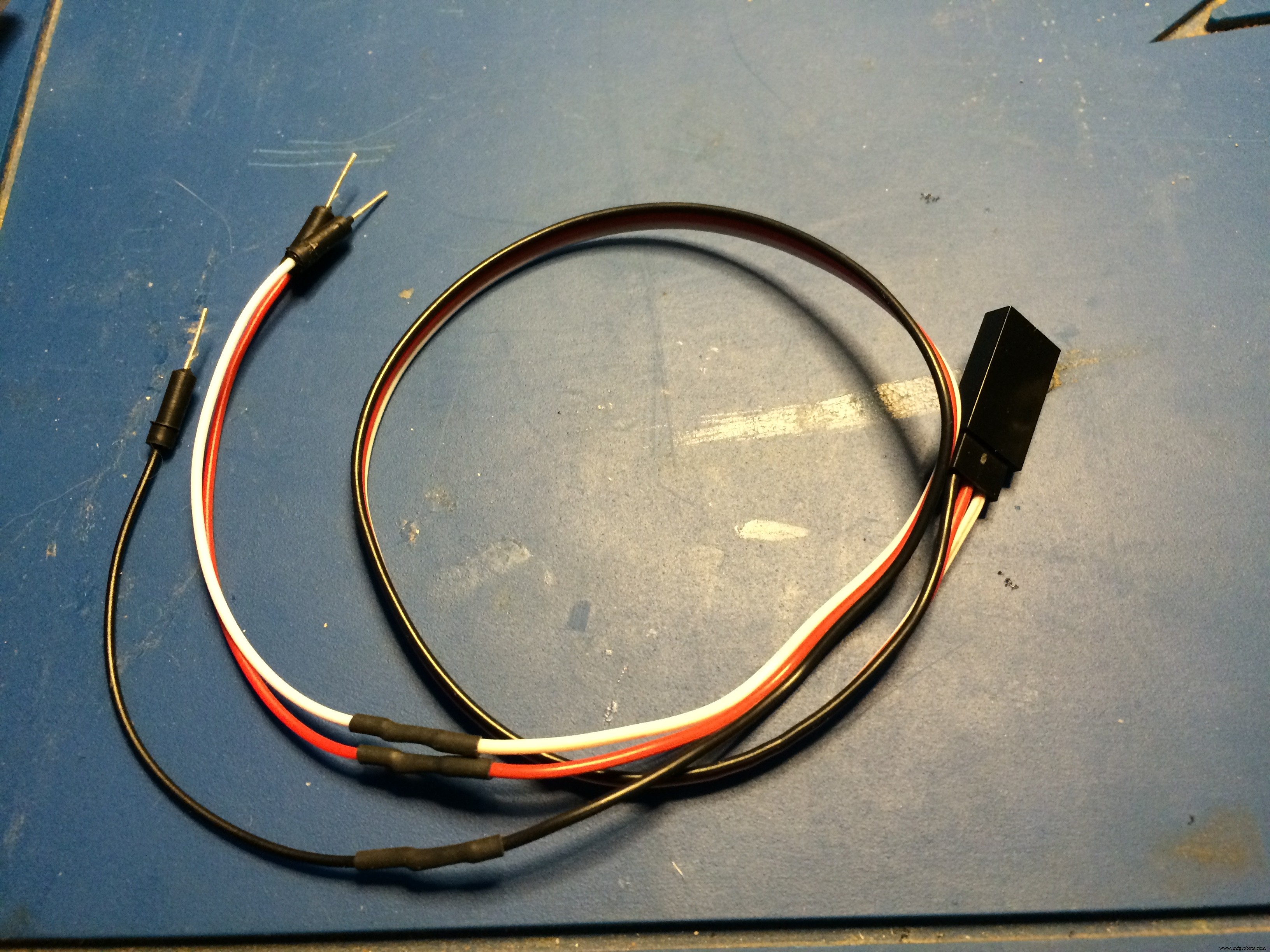

Einfacher Servo-Anschluss:
Servo Rot (VCC) → 5 V (Arduino)
Servo Braun/Schwarz (GND) → GND
Servo Orange/Gelb (Signal) → Pin 9 (Arduino)

Fazit

Ein Wochenend-Projekt aus Spaß an der Freude – funktional, aber „quick & dirty“. Zeigt, wie einfach sich mit Arduino & Servo physische Interaktionen automatisieren lassen. Nicht als Cheat-Tool für kompetitive Spiele gedacht, sondern als Hilfsmittel für grindige PvE-Aufgaben.
