Smart IoT-Glas bauen: Füllstand überwachen mit ESP8266, Arduino & Ultraschall

Komponenten und Zubehör

Apps & Online-Dienste

• Arduino IDE

Über dieses Projekt

Machen Sie Ihre Küche smart! Dieses Projekt liefert Echtzeit-Daten über den Füllstand eines Vorratsglases – ideal für geheime Rezepte.

Schritt 1: Benötigte Teile

Hardware: Arduino UNO, HC-SR04 Ultraschallsensor, leeres Glas (Kunststoff/transparent), Steckbrett, ESP8266 ESP-01, Jumper-Kabel (~15–20), USB-Kabel, 2× 2 kΩ Widerstände (für ESP8266 Spannungsteiler).

Software: Arduino IDE, Sublime Text/Notepad++, Apache Server (z. B. XAMPP), MySQL Datenbank.

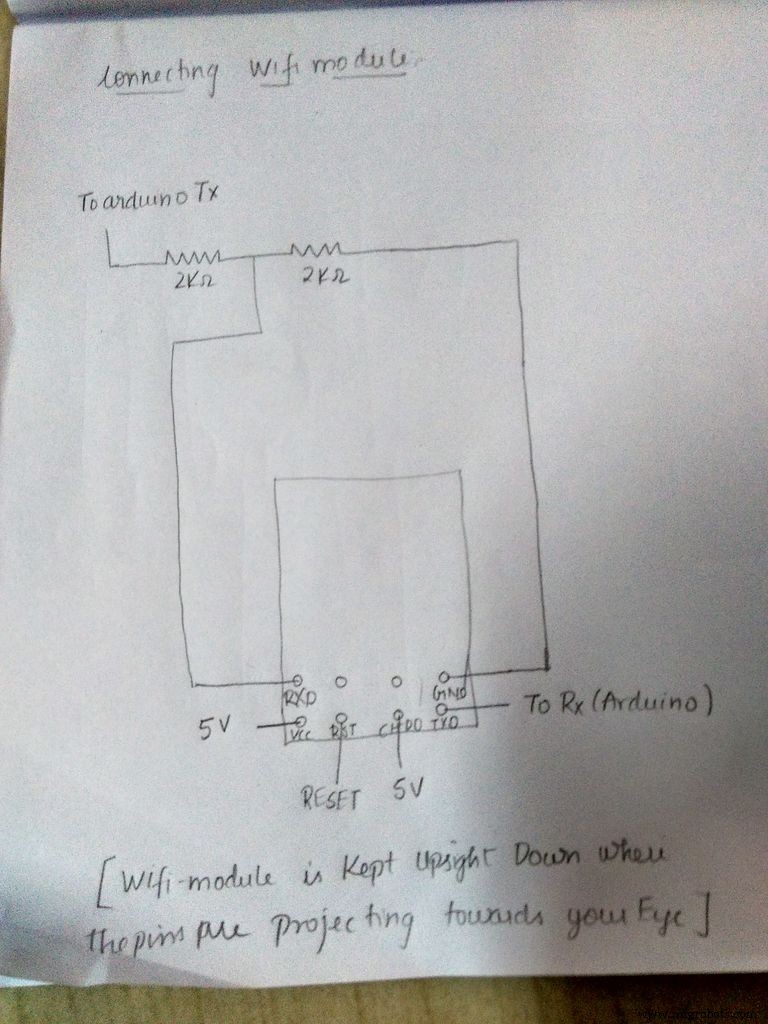

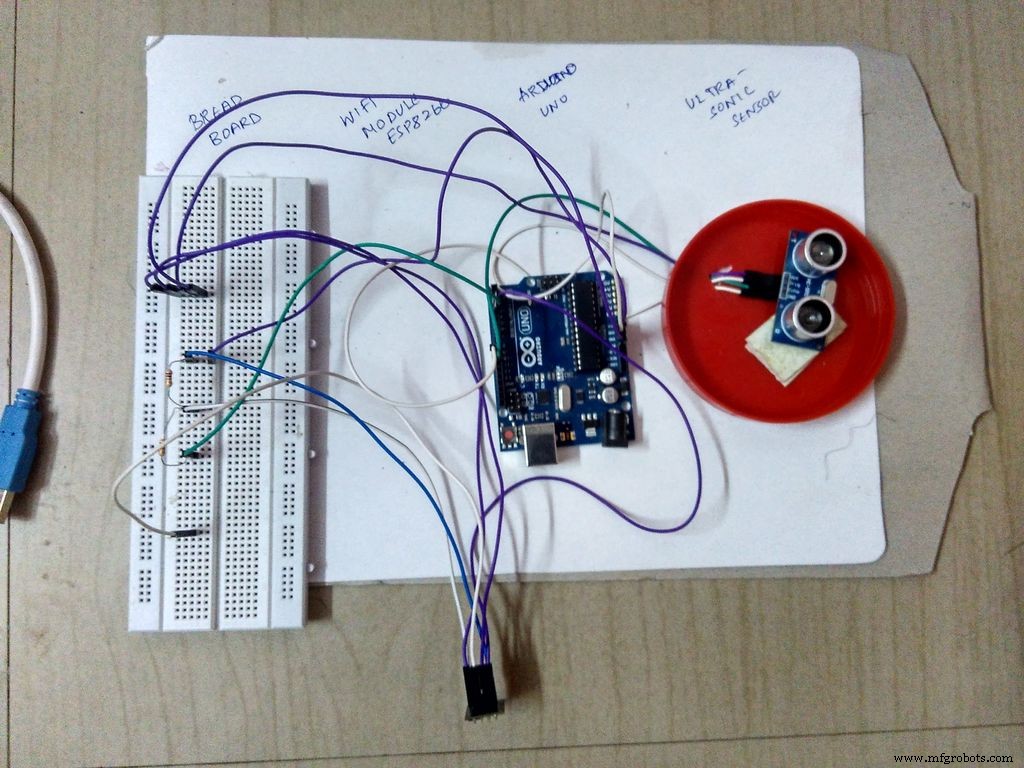

Schritt 2: ESP8266 & Ultraschallsensor Verdrahtung

Der ESP8266 (3,3 V) wird über einen Spannungsteiler (2× 2 kΩ) an die Arduino TX/RX Pins (SoftwareSerial Pins 2, 3) angebunden. Der HC-SR04 wird an 5 V, GND, Trig (Pin 9), Echo (Pin 10) angeschlossen.

Schritt 3: Arduino Programmierung

Verwendete Software: Notepad++, XAMPP Server, Arduino IDE.

#include <SoftwareSerial.h>
SoftwareSerial esp(2, 3); // RX, TX
long duration;
int distance;

void setup() {
  Serial.begin(9600);
  esp.begin(9600);
  esp.println("AT"); response(3000);
  esp.println("AT+CIOBAUD=9600"); response(1000);
  esp.println("AT+CWMODE=1"); response(2000);
  esp.println("AT+CWJAP=\"WIFI_SSID\",\"WIFI_PASS\""); response(10000);
  pinMode(9, OUTPUT);  // Trig
  pinMode(10, INPUT);  // Echo
}

void loop() {
  digitalWrite(9, LOW); delayMicroseconds(2);
  digitalWrite(9, HIGH); delayMicroseconds(10);
  digitalWrite(9, LOW);
  duration = pulseIn(10, HIGH);
  distance = duration * 0.034 / 2;

  esp.println("AT+CIPSTART=\"TCP\",\"DEINE_IP\",80"); response(5000);
  esp.println("AT+CIPSEND=80"); response(2000);
  esp.print("GET /dein_pfad/insert.php?dist=");
  esp.print(distance);
  esp.println("\r\nabcd1234"); response(5000);
}

void response(int waitTime) {
  for(int i=0; i

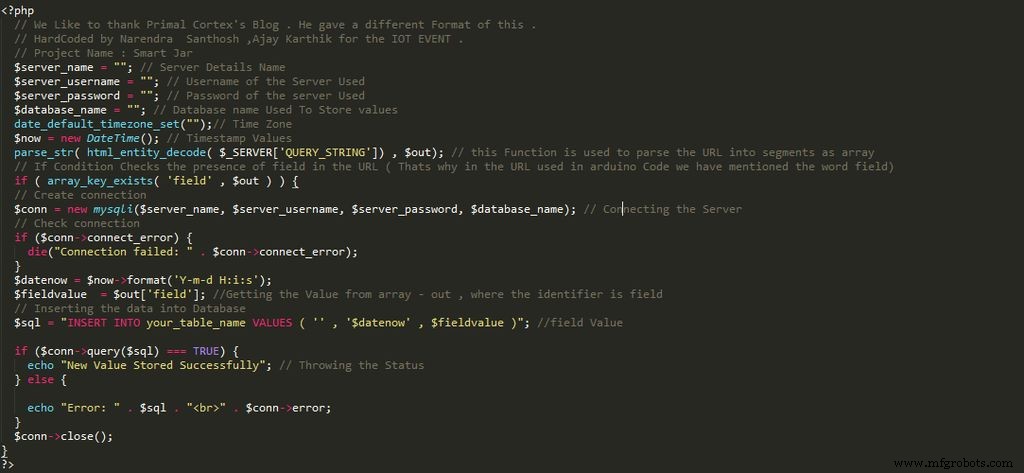

Schritt 4: Webseitencodierung – Daten einfügen (PHP)

Ein PHP-Skript (insert.php) nimmt den GET-Parameter dist entgegen und speichert ihn mit Timestamp in die MySQL-Datenbank.

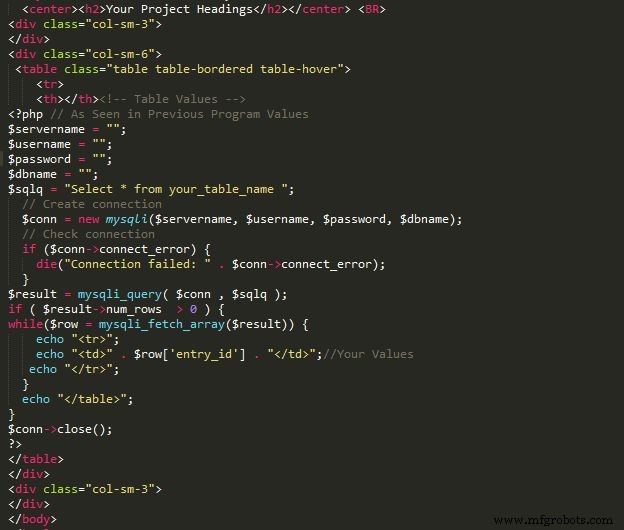

Schritt 5: Webseitencodierung – Daten anzeigen (PHP)

Ein zweites Skript (display.php) liest die letzten Einträge und zeigt sie tabellarisch oder grafisch an.

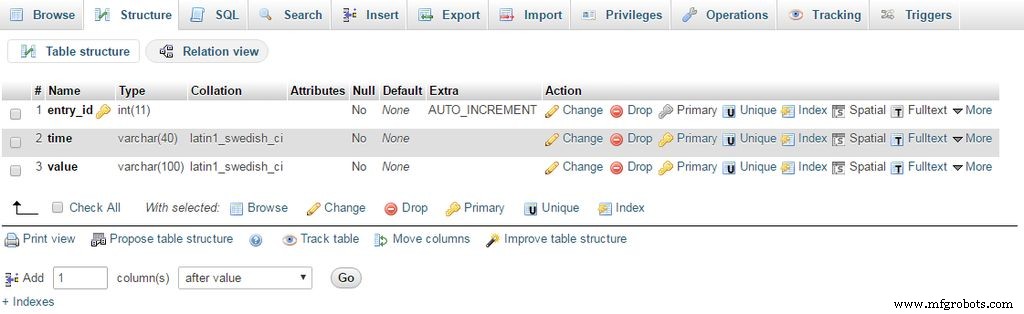

Schritt 6: Datenbank einrichten (phpMyAdmin)

Tabelle z. B. smartjar mit Spalten: id (AI, PK), distance (INT), timestamp (DATETIME). Bei Fragen: santhoshnarendra@gmail.com (Betreff: "Tutorial - Smart Jar").

Schritt 7: Test & Betrieb

Auf korrekte Baudrate achten (9600). Falls ESP8266 Fehler zeigt, Baudrate zurücksetzen. Ende Februar 2017 folgt Android-App & Web-GUI. Stay tuned!

Projekt von: Narendra Santhosh N, Ajay Karthik K, Subash C

Code

GitHub Repository mit allen Dateien & README: https://github.com/santynaren/iotsmartjar
