Intelligenten Arduino-Vierbeiner-Roboter bauen: Schritt-für-Schritt-Anleitung

Komponenten und Zubehör

Komponente	Menge	Hinweise

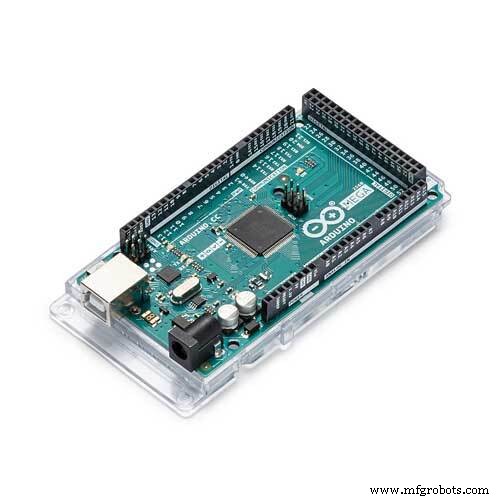

Arduino Mega 2560 (oder Uno)	1	Mega bietet 15 PWM-Pins (12 für Servos, 3 für RGB-LED)

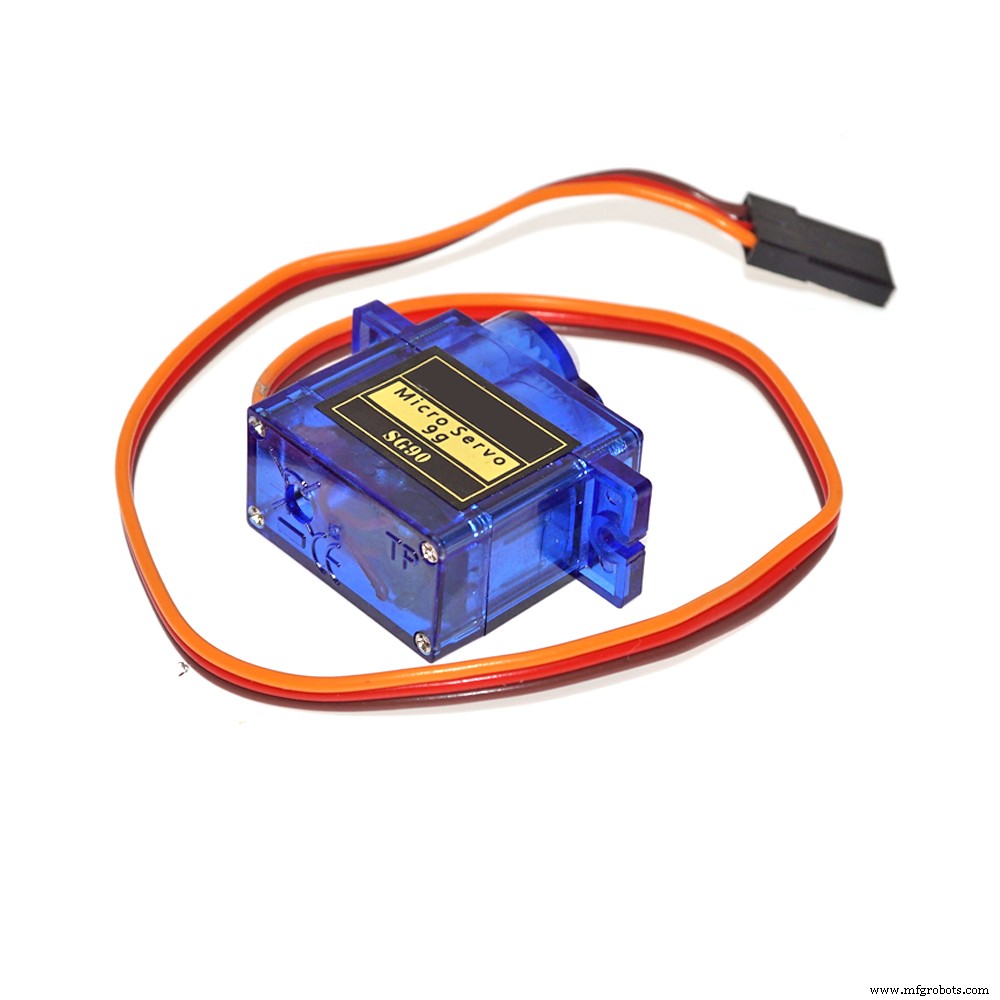

SG90 Mikro-Servomotoren (9g)	12	3 pro Bein (Hüfte, Knie, Knöchel)

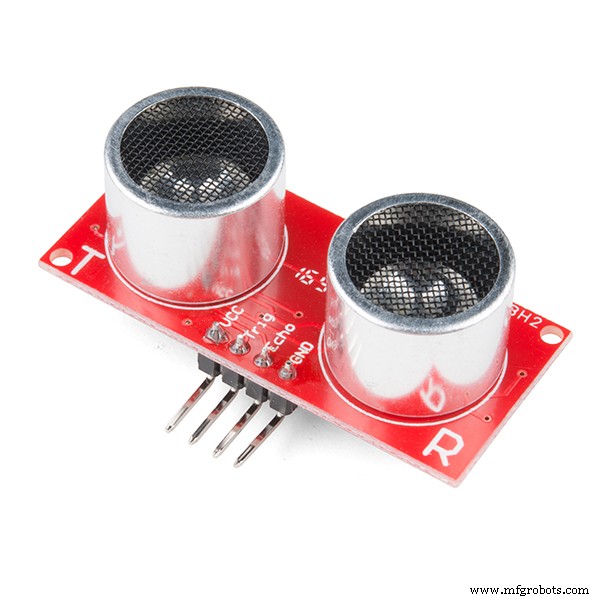

HC-SR04 Ultraschall-Entfernungsmesser	1	Hinderniserkennung
5 mm LED rot	4	Statusanzeigen
5 mm LED grün	4
5 mm LED blau	4
Pin-Header 40-polig (1 Reihe, 2,54 mm)	2	Für Servo-Anschlüsse
Custom PCB (oder Lochrasterplatine als Shield)	1	Eigene Shield-Platine für saubere Verkabelung

Benötigte Werkzeuge

• Lötkolben
• Schraubendreher, Zange
• Optional: Lasercutter für Körperteile (DXF-Dateien vorhanden)

Software

• Arduino IDE
• Bibliotheken: Servo.h, FlexiTimer2.h (Timer-Interrupt für 50 Hz Servo-Service)

Projektbeschreibung

Ein vierbeiniger Roboter (Quadruped) ahmt die Gangart einer Spinne nach. Das Projekt umfasst Mechanik (Körper & Beine aus Karton/HDF), Elektronik (Servo-Shield, Ultraschallsensor, RGB-LEDs) und eine anspruchsvolle Firmware mit inverser Kinematik für koordinierte Bewegungen.

Schwerpunkt: Massenmittelpunkt (CG) halten

Beim Gehen müssen immer drei Beine ein Stütz-Dreieck bilden, in dessen Innerem der Schwerpunkt liegt. Das vierte Bein kann dann frei schwingen. Standardwinkel: 45° für stehende Beine, das schwingende Bein hebt an, streckt vor, setzt ab, dann verschiebt der Körper sich nach vorne.

Gangzyklus (Schritt nach vorne)

1. Startposition: Beine C & D gestreckt, A & B eingezogen.
2. Bein B hebt, streckt weit nach vorne.
3. Alle Beine schieben sich rückwärts → Körper bewegt sich vorwärts.
4. Bein D hebt, setzt neben Körper ab (Spiegelbild von Start).
5. Bein A hebt, streckt nach vorne.
6. Alle Beine schieben rückwärts.
7. Bein C hebt, zieht zurück → Startposition erreicht.

Mechanischer Aufbau

Körper und Beine nach DXF-Plänen (Lasercutter) oder per Hand aus Karton/3 mm HDF fertigen. Servos in den Beinen einbauen, Kabel durch Körperführung verlegen.

Elektronik & Verdrahtung

Eigenes Shield auf Lochrasterplatine: 12 Servo-PWM-Pins, 3 PWM-Pins für RGB-LED (gemeinsame Anode), 2 Pins für HC-SR04 (Trig/Echo), Spannungsversorgung (5 V, ≥ 3 A für 12 Servos).

Servo-Kalibrierung (Initialisierung)

Alle Servos auf 90° (Mittelstellung) fahren, dann mechanisch justieren, bis Beine symmetrisch stehen.

#include <Servo.h>
Servo servo[4][3];
const int servo_pin[4][3] = { {10,11,2}, {3,4,5}, {6,7,8}, {9,12,13} };

void setup() {
  for (int i=0; i<4; i++)
    for (int j=0; j<3; j++) {
      servo[i][j].attach(servo_pin[i][j]);
      delay(20);
    }
}
void loop() {
  for (int i=0; i<4; i++)
    for (int j=0; j<3; j++) {
      servo[i][j].write(90);
      delay(20);
    }
}

Hauptprogramm: Inverse Kinematik & Bewegungssteuerung

Der vollständige Code (ca. 500 Zeilen) implementiert:

• Inverse Kinematik (kartesisch → polar → Servowinkel) für jedes Bein
• Timer-Interrupt (FlexiTimer2, 20 ms) für gleichmäßige Servo-Bewegung
• Gangarten: vorwärts, rückwärts, Links-/Rechtsdrehung, Handwinken, Handschütteln, Body-Dance
• RGB-LED-Statusanzeigen für jeden Modus

Wichtige Parameter (an Robotik-Geometrie anpassen):

const float length_a = 55;    // Oberschenkel
const float length_b = 77.5;  // Unterschenkel
const float length_c = 27.5;  // Versatz Hüfte
const float length_side = 71; // Körperbreite
const float z_absolute = -28; // minimaler Z-Wert

Der Code ist in zwei Dateien aufgeteilt: spider.ino (Hauptprogramm) und spider_fix.ino (Kalibrierung). Beide im Originalartikel enthalten.

CAD-Dateien & Schaltplan

• Lasercutter-DXF: box_E5j7tnFdNC.dxf (Körper & Beine)
• Schaltplan: Bild im Originalartikel (Shield-Layout)
• PCB-Design: Custom Shield (optional)

Tipps für den Nachbau

1. Stabile 5V/3A+ Netzteil (oder LiPo 2S + UBEC) – Servos ziehen Spitzenströme.
2. Servos vor Montage kalibrieren (90° Mittelstellung).
3. Bein-Geometrie im Code anpassen (length_a/b/c).
4. FlexiTimer2-Bibliothek installieren (Interrupt-basierter Servo-Service).
5. Ultraschallsensor für autonomes Verhindern von Kollisionen nutzen.
