Arduino Digital I/O & PWM – Tutorial #2: Tasten & LED

Arduino Tutorial #2: Buttons & PWM

Digital Input/Output, Tasten entprellen (softwareseitig), PWM für LED-Helligkeit.

Komponenten

• Arduino Board
• Breadboard & Jumper-Wires
• LED
• 220 Ω Widerstand

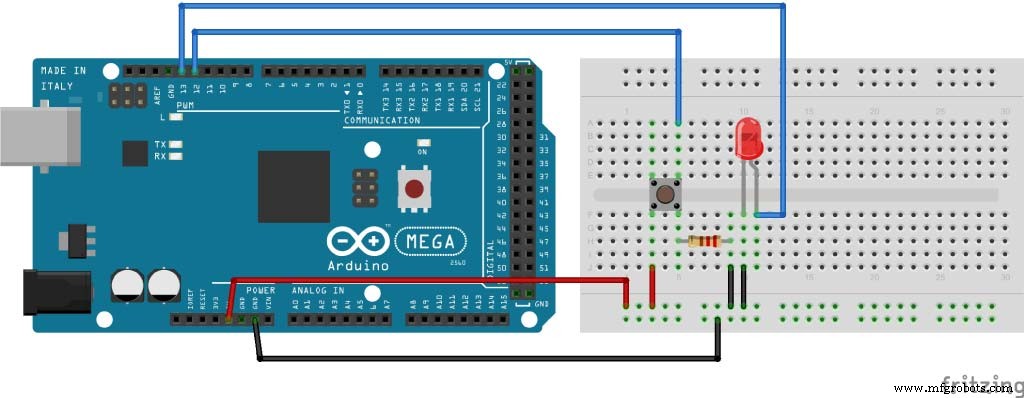

Schaltplan

Beispiel 1: Taster schaltet LED

int button = 12;
int led = 13;
int buttonState = 0;

void setup() {
  pinMode(led, OUTPUT);
  pinMode(button, INPUT);
}

void loop() {
  buttonState = digitalRead(button);
  if (buttonState == HIGH) {
    digitalWrite(led, HIGH);
  } else {
    digitalWrite(led, LOW);
  }
}

Beispiel 2: LED-Helligkeit per Taster ändern (PWM)

int led = 13;
int button = 12;
int buttonState = 0;
int brightness = 0;
int brightup = 2;

void setup() {
  pinMode(led, OUTPUT);
  pinMode(button, INPUT);
}

void loop() {
  analogWrite(led, brightness);
  buttonState = digitalRead(button);
  if (buttonState == HIGH) {
    brightness += brightup;
  }
  if (brightness == 255) {
    brightness = 0;
  }
  delay(30);
}

Drückt man den Taster, erhöht sich Helligkeit stufenweise bis 255, dann Reset auf 0. Einfache Software-Entprellung durch delay(30).
