Smartphone-Steuerung der Hausbeleuchtung mit Arduino & 1Sheeld

Komponenten und Materialien

Projektidee

Steuerung der Hausbeleuchtung (hier durch LEDs simuliert) ausschließlich per Smartphone. Der 1Sheeld wandelt das Smartphone in über 40 verschiedene Arduino-Shields um (GPIO, Tastatur, LCD, GPS, etc.). So entfällt der Kauf separater Shields.

Funktionsweise von 1Sheeld

1. 1Sheeld auf den Arduino stecken.
2. Code mit der 1Sheeld-Bibliothek schreiben.
3. 1Sheeld per Bluetooth mit der 1Sheeld-App koppeln.

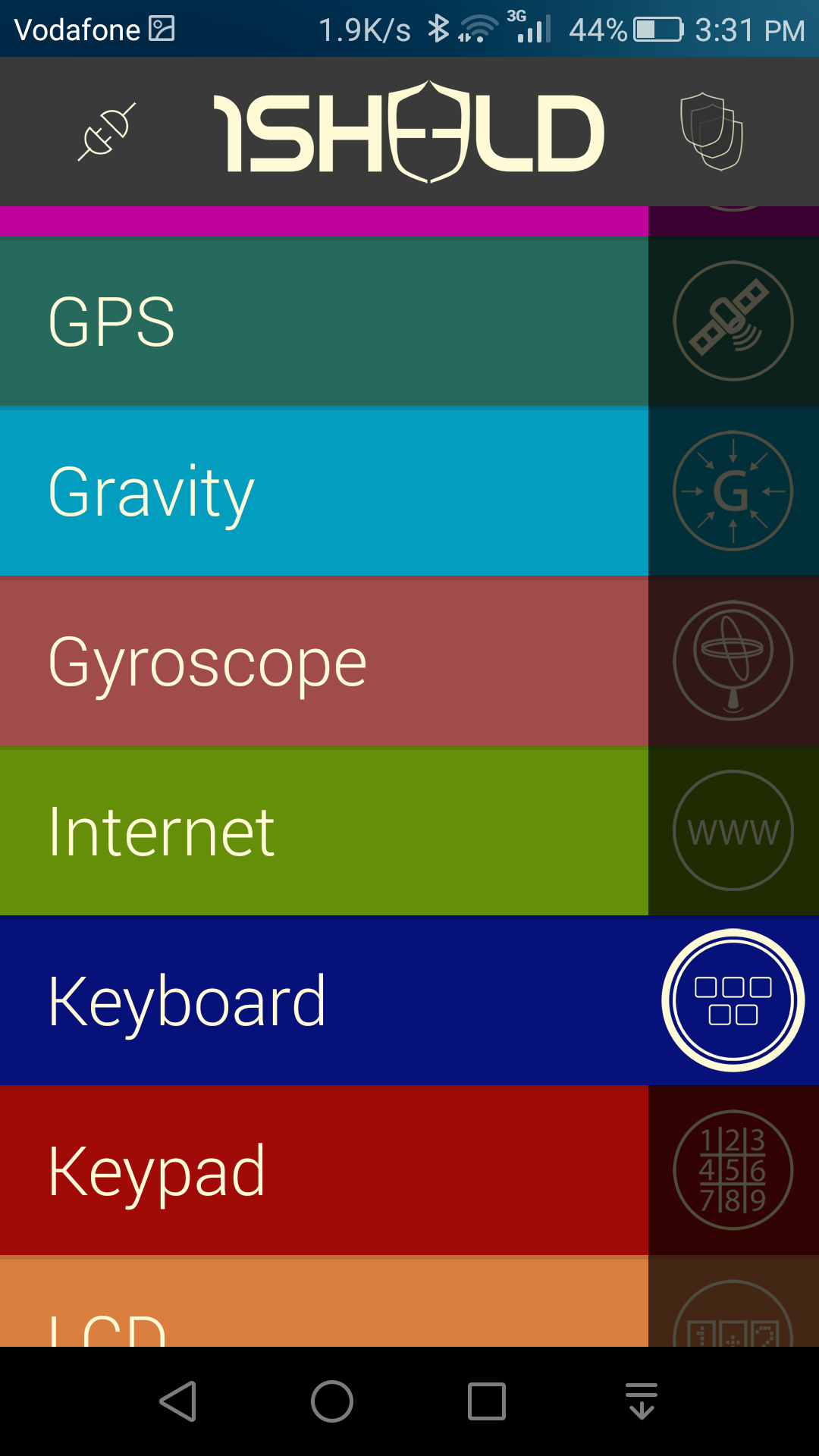

4. In der App die gewünschten Shields (z. B. „Keyboard“) auswählen.

Mehr Infos: 1Sheeld Getting Started

Schaltung

Drei LEDs an den Pins 11 (grün), 12 (gelb), 13 (rot) mit Vorwiderständen (220 Ω) gegen GND.

Bedienung per Smartphone

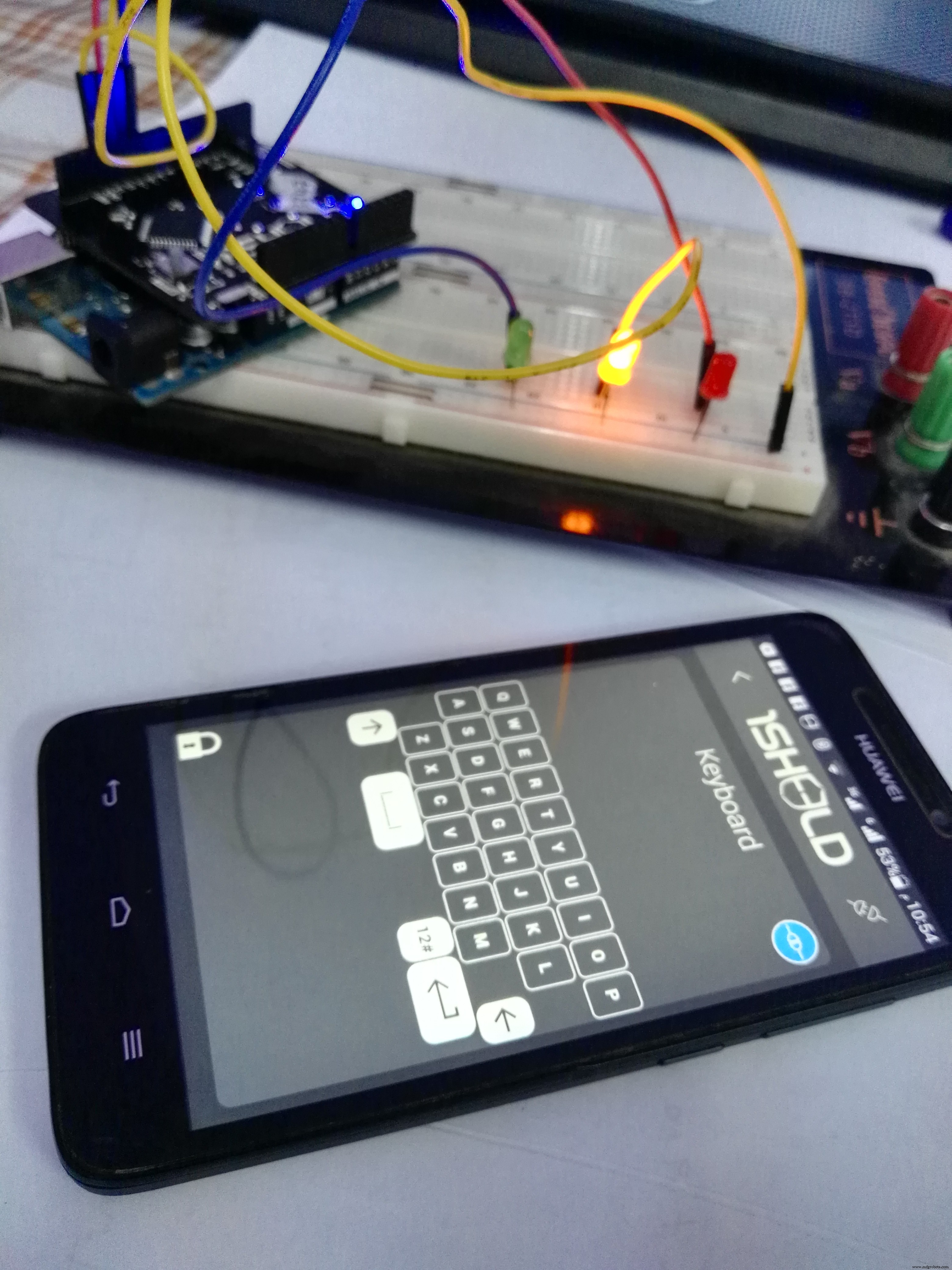

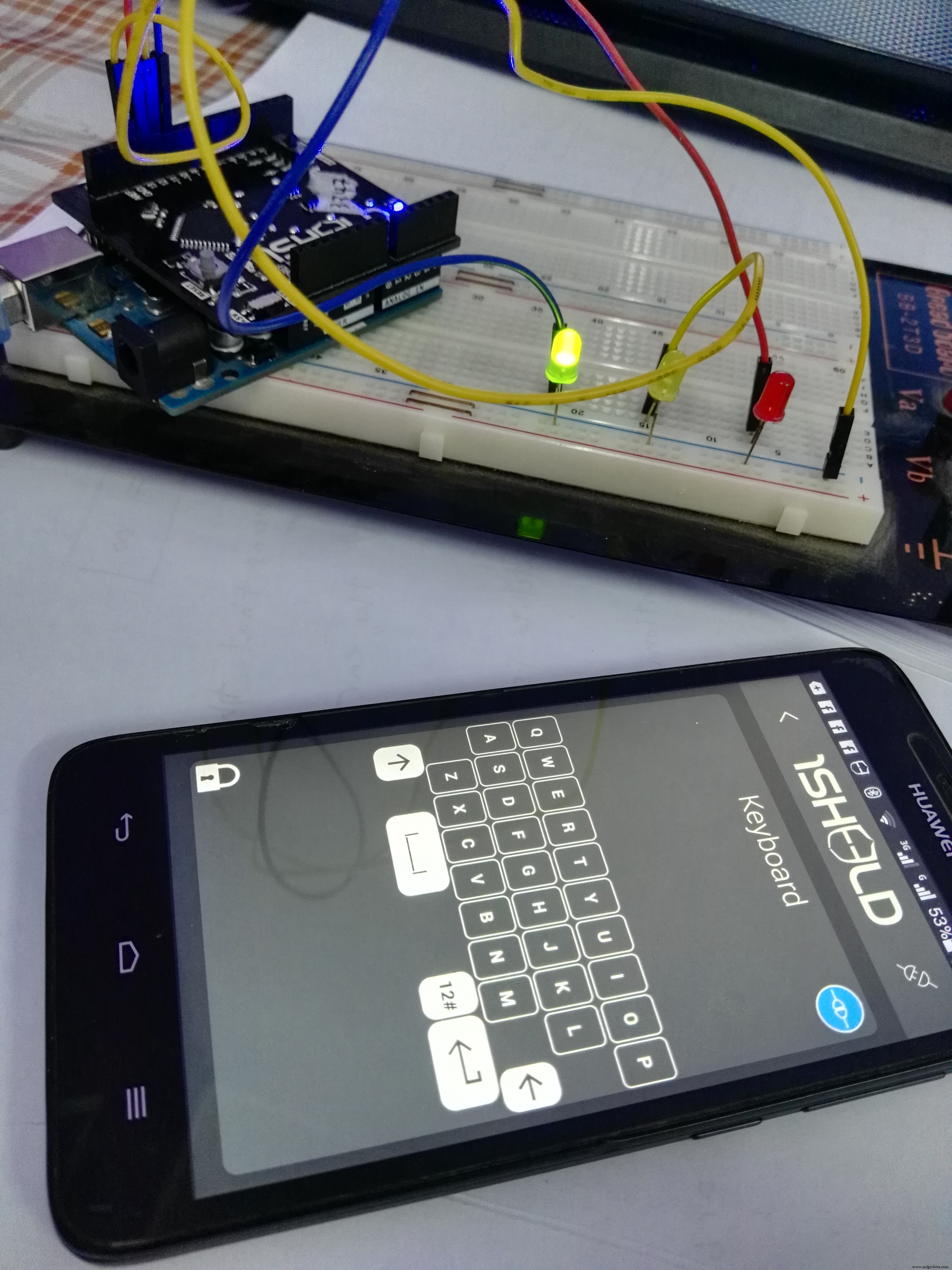

In der 1Sheeld-App das „Keyboard“-Shield öffnen. Tastendrücke senden Zeichen an den Arduino:

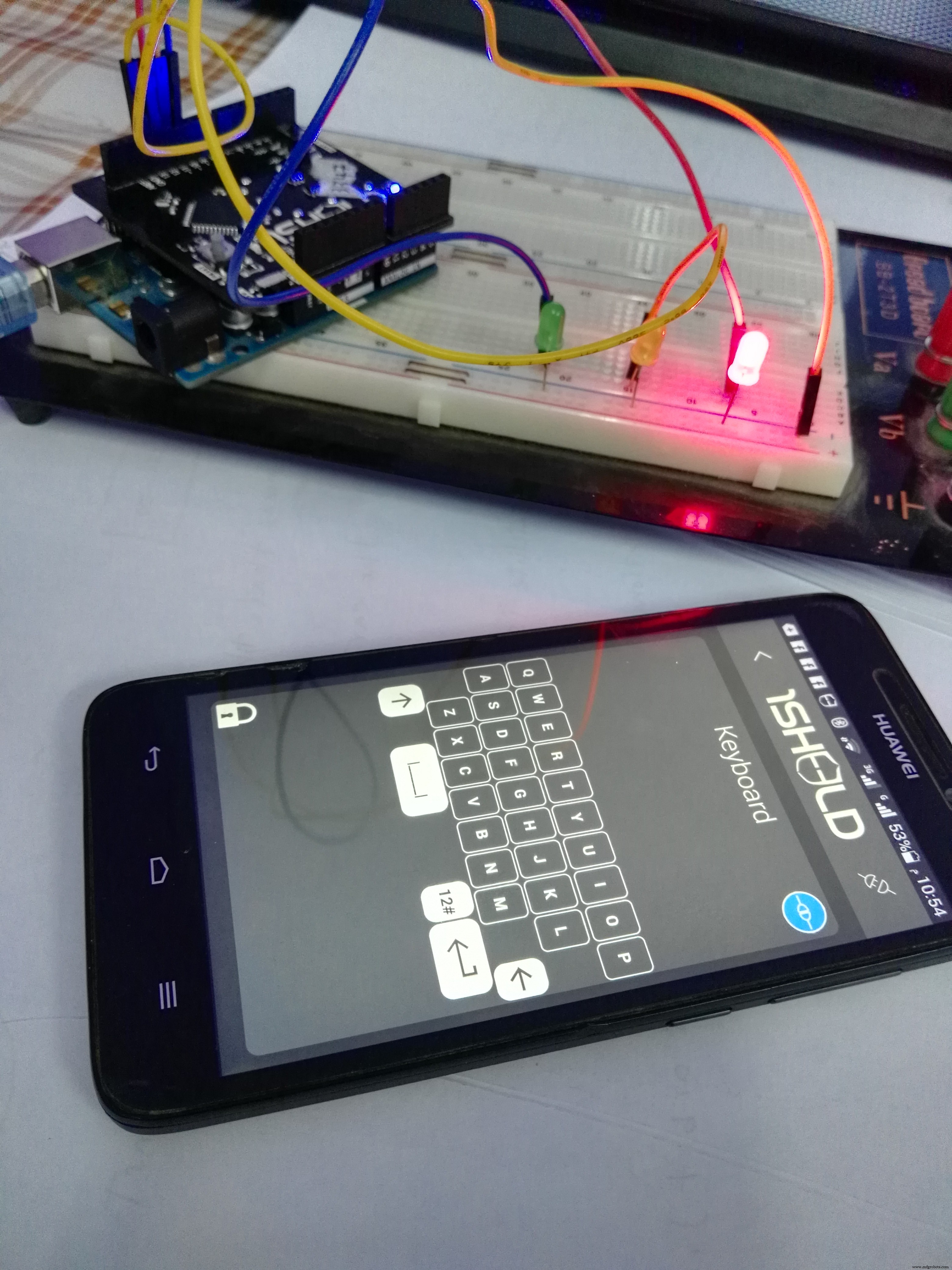

• R → Rote LED AN
• Y → Gelbe LED AN
• G → Grüne LED AN
• C → Alle LEDs AUS

Code (control_light_sys.ino)

#define CUSTOM_SETTINGS
#define INCLUDE_KEYBOARD_SHIELD
#include <OneSheeld.h>

int ledRed = 13;
int ledYellow = 12;
int ledGreen = 11;

void setup() {
  OneSheeld.begin();
  pinMode(ledRed, OUTPUT);
  pinMode(ledYellow, OUTPUT);
  pinMode(ledGreen, OUTPUT);
  AsciiKeyboard.setOnButtonChange(&keyboardFunction);
}

void loop() {}

void keyboardFunction(char data) {
  if (data == 'R') {
    digitalWrite(ledRed, HIGH);
  } else if (data == 'Y') {
    digitalWrite(ledYellow, HIGH);
  } else if (data == 'G') {
    digitalWrite(ledGreen, HIGH);
  } else if (data == 'c' || data == 'C') {
    digitalWrite(ledRed, LOW);
    digitalWrite(ledYellow, LOW);
    digitalWrite(ledGreen, LOW);
  } else {
    // Optional: unbekannte Taste -> alle aus
    digitalWrite(ledRed, LOW);
    digitalWrite(ledYellow, LOW);
    digitalWrite(ledGreen, LOW);
  }
}

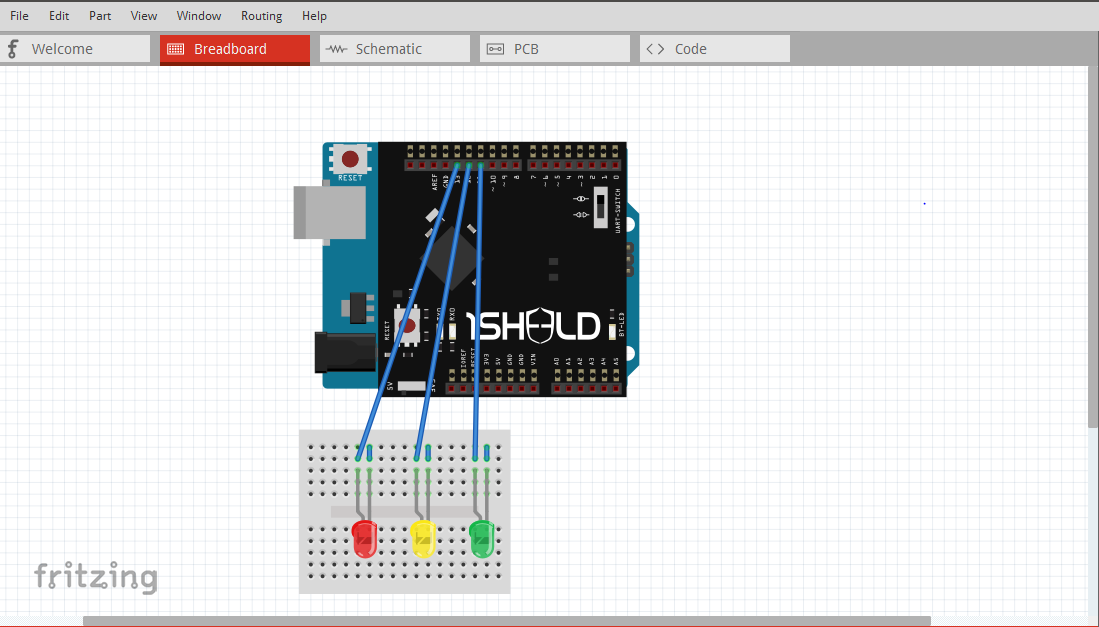

Schaltplan (Fritzing)

circuit.fzz
