Heimbeleuchtung per Sprachsteuerung mit Arduino und 1Sheeld

Komponenten und Zubehör

Arduino UNO	×	1
1Sheeld	×	1
LED (generic)	×	3

Projektbeschreibung

Die Projektidee war der Nachweis, dass sich ein Heimbeleuchtungssystem rein per Sprachbefehle steuern lässt. Die 3 LEDs im Projekt repräsentieren beispielhaft verschiedene Systeme im Haus.

Benötigt wird:

1. Arduino Uno

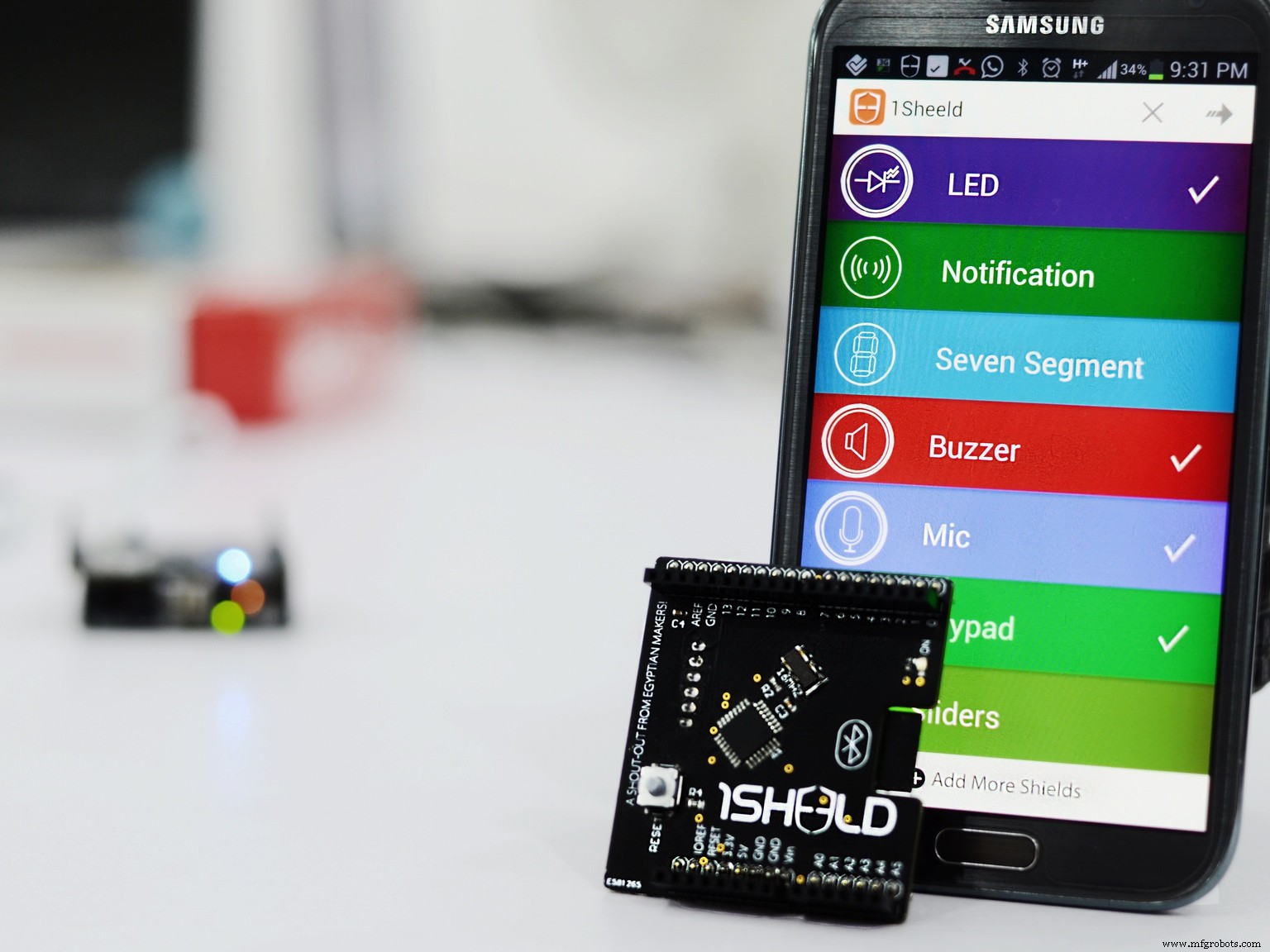

2. 1Sheeld
3. 3 LEDs (verschiedene Farben)

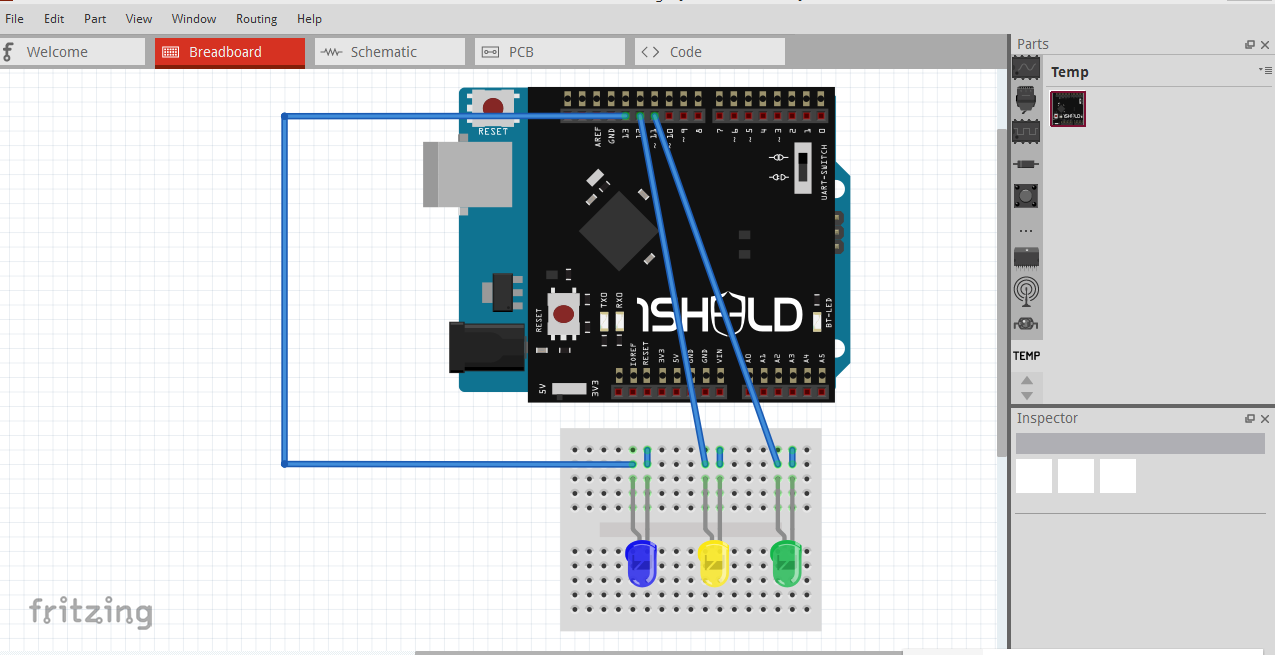

Schaltung wie unten gezeigt aufbauen:

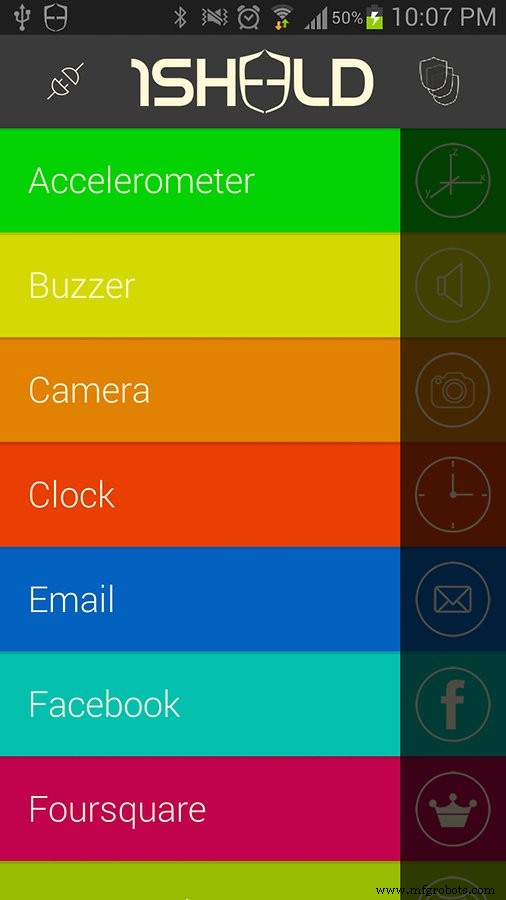

1Sheeld App öffnen, mit 1Sheeld verbinden, dann "Voice Recognition" Shield öffnen:

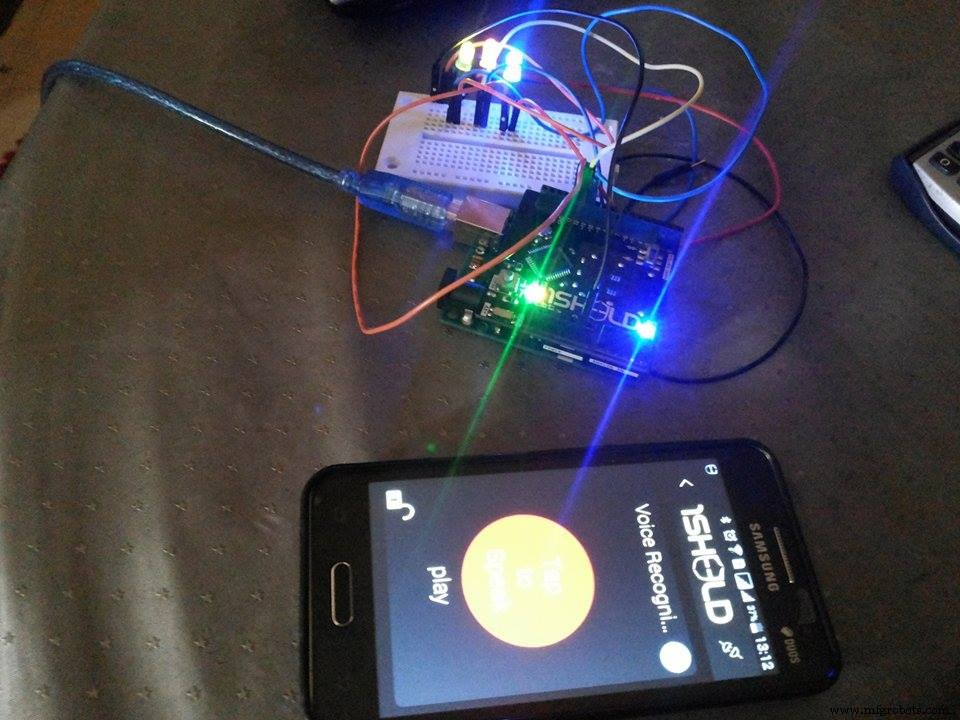

"Tap to speak" drücken und "play" sagen → alle 3 LEDs schalten ein:

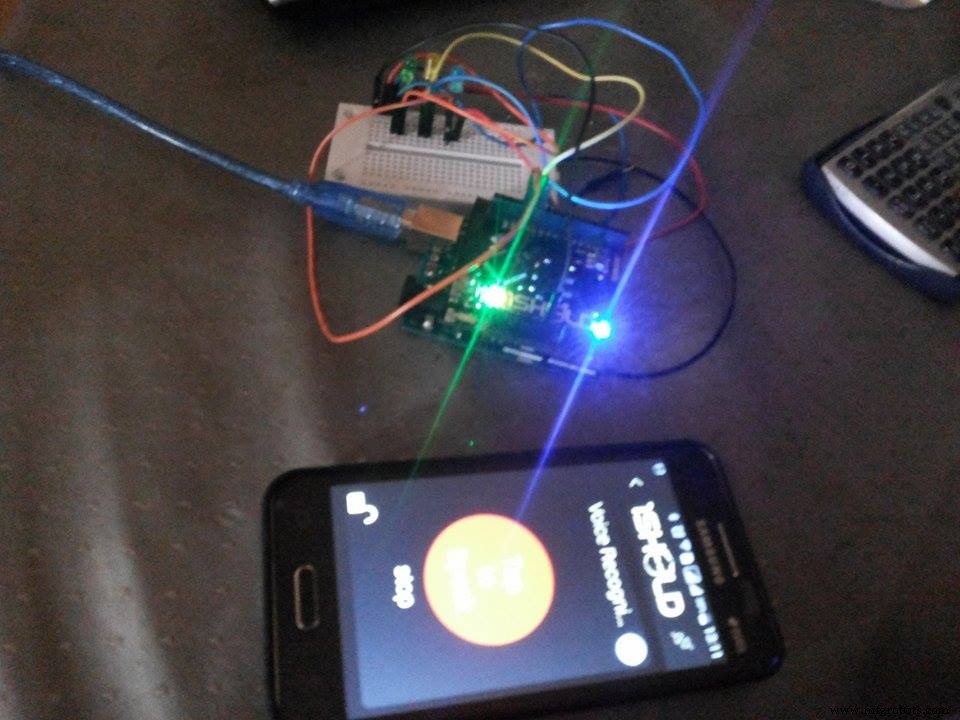

Mit "stop" alle ausschalten:

Einzeln steuerbar:

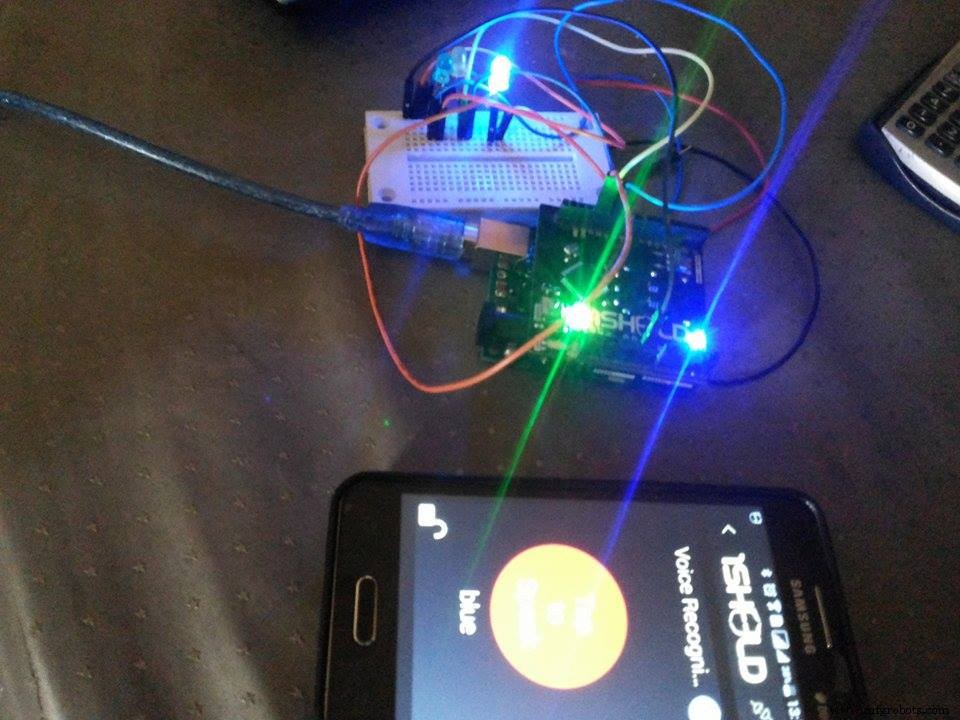

• "blue" → nur blaue LED:

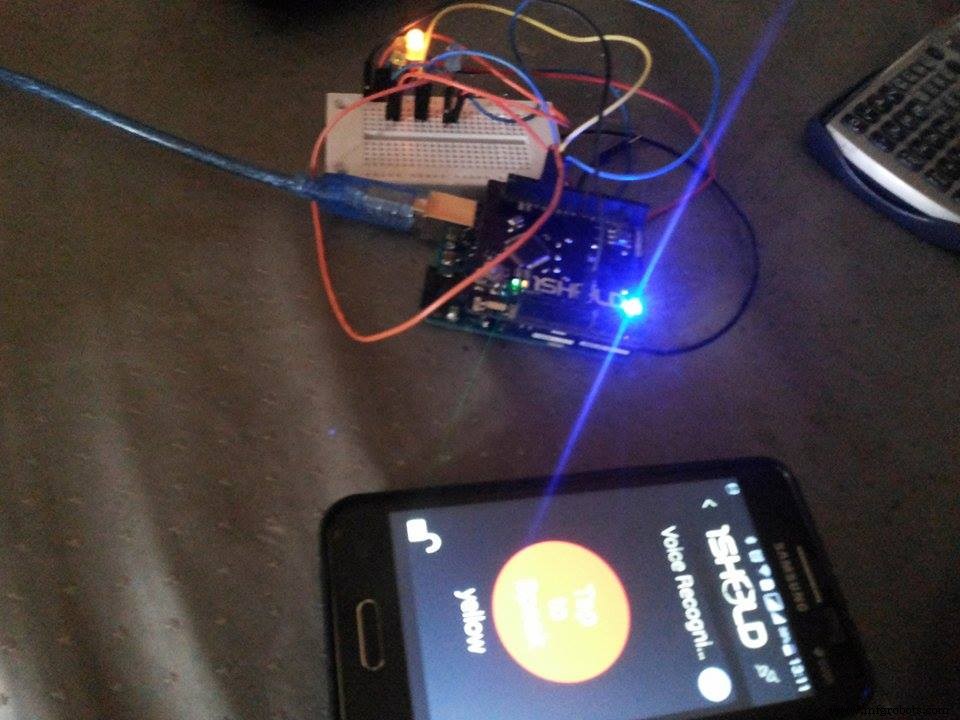

• "yellow" → nur gelbe LED:

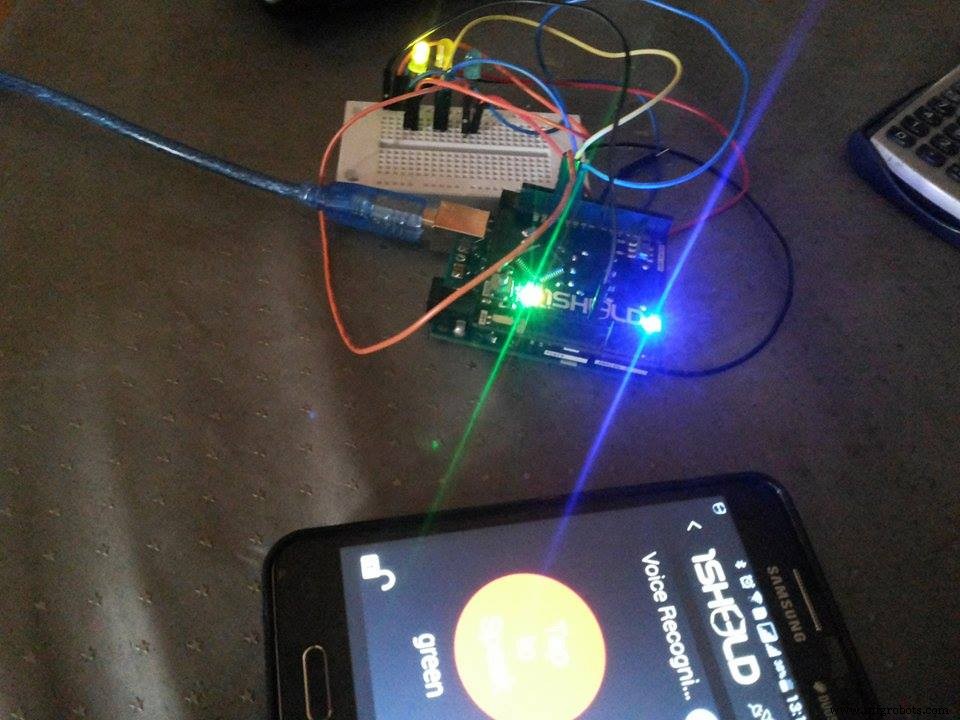

• "green" → nur grüne LED:

Code

Arduino Sketch

#define CUSTOM_SETTINGS
#define INCLUDE_VOICE_RECOGNIZER_SHIELD
#define INCLUDE_MUSIC_PLAYER_SHIELD
#define INCLUDE_TERMINAL_SHIELD

/* 1Sheeld Library einbinden */
#include <OneSheeld.h>

int Bledpin = 13;
int Yledpin = 12;
int Gledpin = 11;

/* Vom Benutzer definierte Sprachbefehle */
const char playCommand[] = "play";
const char pauseCommand[] = "stop";
const char stopCommand[] = "yellow";
const char nextCommand[] = "green";
const char BlueCommand[] = "blue";

void setup() {
  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(11, OUTPUT);

  /* Kommunikation starten */
  OneSheeld.begin();

  /* Fehlerbehandlung */
  VoiceRecognition.setOnError(error);
  VoiceRecognition.start();
}

void loop() {
  /* Prüfen ob neuer Befehl empfangen */
  if (VoiceRecognition.isNewCommandReceived()) {
    /* Play-Befehl vergleichen */
    if (!strcmp(playCommand, VoiceRecognition.getLastCommand())) {
      digitalWrite(13, HIGH);
      digitalWrite(12, HIGH);
      digitalWrite(11, HIGH);
    }
    /* Pause/Stop-Befehl */
    else if (!strcmp(pauseCommand, VoiceRecognition.getLastCommand())) {
      digitalWrite(13, LOW);
      digitalWrite(12, LOW);
      digitalWrite(11, LOW);
    }
    /* Stop-Befehl (gelb) */
    else if (!strcmp(stopCommand, VoiceRecognition.getLastCommand())) {
      digitalWrite(13, LOW);
      digitalWrite(12, HIGH);
      digitalWrite(11, LOW);
    }
    /* Next-Befehl (grün) */
    else if (!strcmp(nextCommand, VoiceRecognition.getLastCommand())) {
      digitalWrite(13, LOW);
      digitalWrite(11, HIGH);
      digitalWrite(12, LOW);
    }
    /* Blue-Befehl */
    else if (!strcmp(BlueCommand, VoiceRecognition.getLastCommand())) {
      digitalWrite(12, LOW);
      digitalWrite(13, HIGH);
      digitalWrite(11, LOW);
    }
  }
}

/* Fehlerprüfungs-Funktion */
void error(byte errorData) {
  switch (errorData) {
    case NETWORK_TIMEOUT_ERROR: Terminal.println("Network timeout"); break;
    case NETWORK_ERROR: Terminal.println("Network Error"); break;
    case AUDIO_ERROR: Terminal.println("Audio error"); break;
    case SERVER_ERROR: Terminal.println("No Server"); break;
    case SPEECH_TIMEOUT_ERROR: Terminal.println("Speech timeout"); break;
    case NO_MATCH_ERROR: Terminal.println("No match"); break;
    case RECOGNIZER_BUSY_ERROR: Terminal.println("Busy"); break;
  }
}

Schaltpläne

circuit.fzz
