TensorFlow-gestützte IoT-Wetterstation sagt Niederschlagsintensität präzise voraus

Komponenten und Materialien

DFRobot Wetterstationen-Set (Anemometer, Windfahne, Regenmesser)	1
NodeMCU ESP8266 Breakout (ESP-12E)	1
DFRobot SIM808 GPS/GPRS/GSM Shield für Arduino	1
Arduino UNO	1
Raspberry Pi 3 Model B+ (oder 4)	1
Lötbares Mini-Breadboard	2

Benötigte Werkzeuge

• Heißklebepistole

Apps und Online-Dienste

• Arduino IDE
• TensorFlow
• Microsoft Visual Studio 2017 (für PHP-Webanwendung)

Projektmotivation

Starkregenereignisse nehmen durch den Klimawandel zu und verursachen massive Schäden in der Landwirtschaft (Ernteverluste bis 34 % bei Mais, vergleichbar mit Dürre). Bestehende Warnsysteme reichen ohne lokale, hochaufgelöste Daten nicht aus. Dieses Projekt liefert eine kostengünstige, remote Wetterstation, die lokale Wetterdaten sammelt und per neuronalem Netz (ANN) die Niederschlagsintensität klassifiziert.

Gefahren durch Starkregen: Überschwemmungen, Gebäudeschäden, Ernte-/Viehverluste, Erdrutsche.

Studien belegen: Neuronale Netze eignen sich hervorragend für kurzfristige Niederschlagsvorhersagen (1–3 h) und sogar Tornado-/Nebelvorhersage.

Systemarchitektur

Wetterstation (DFRobot Kit) sendet Daten an zwei Entwicklungsboards:

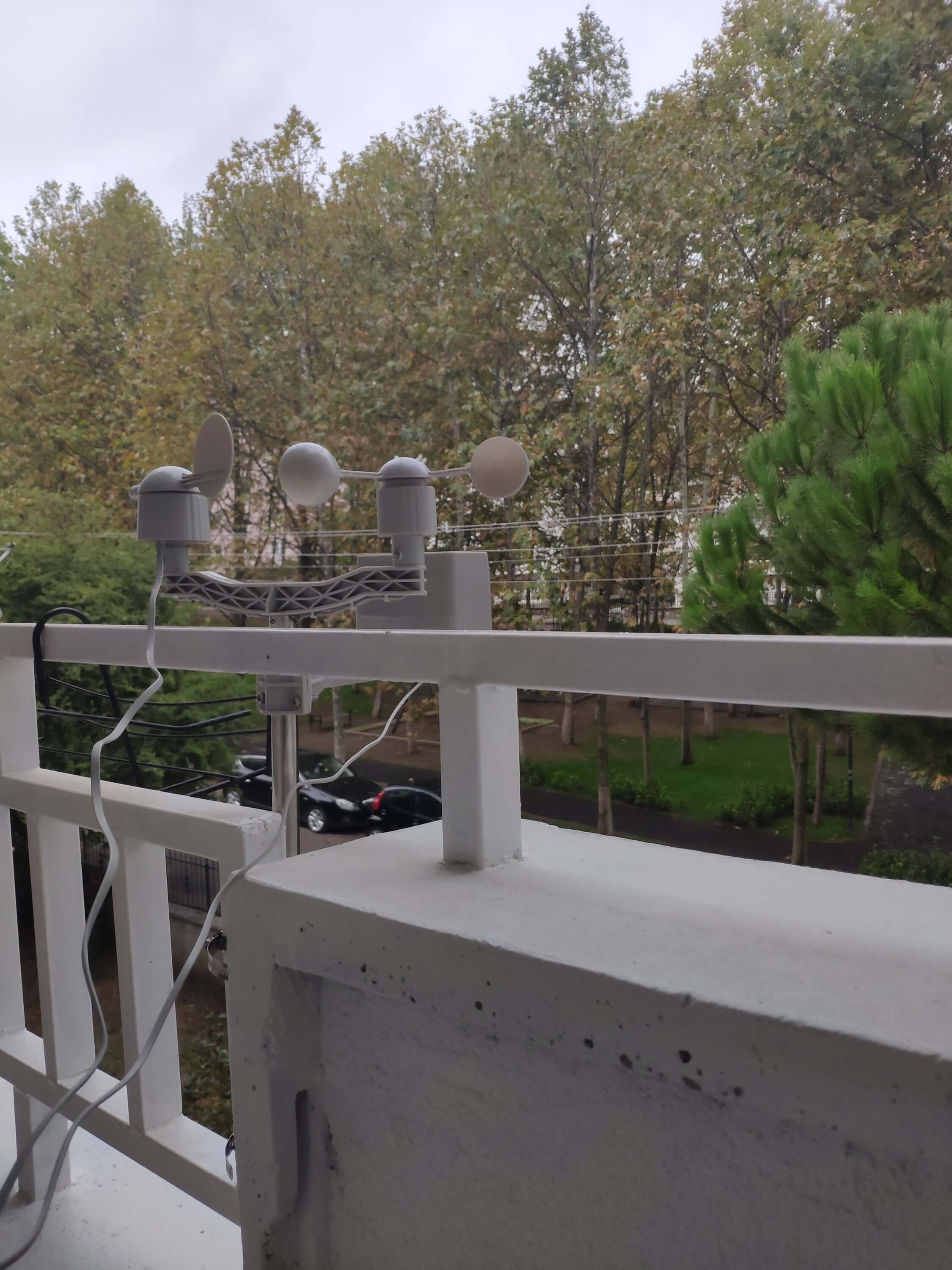

• NodeMCU ESP-12E (WiFi) – für Balkon/nahe Router.

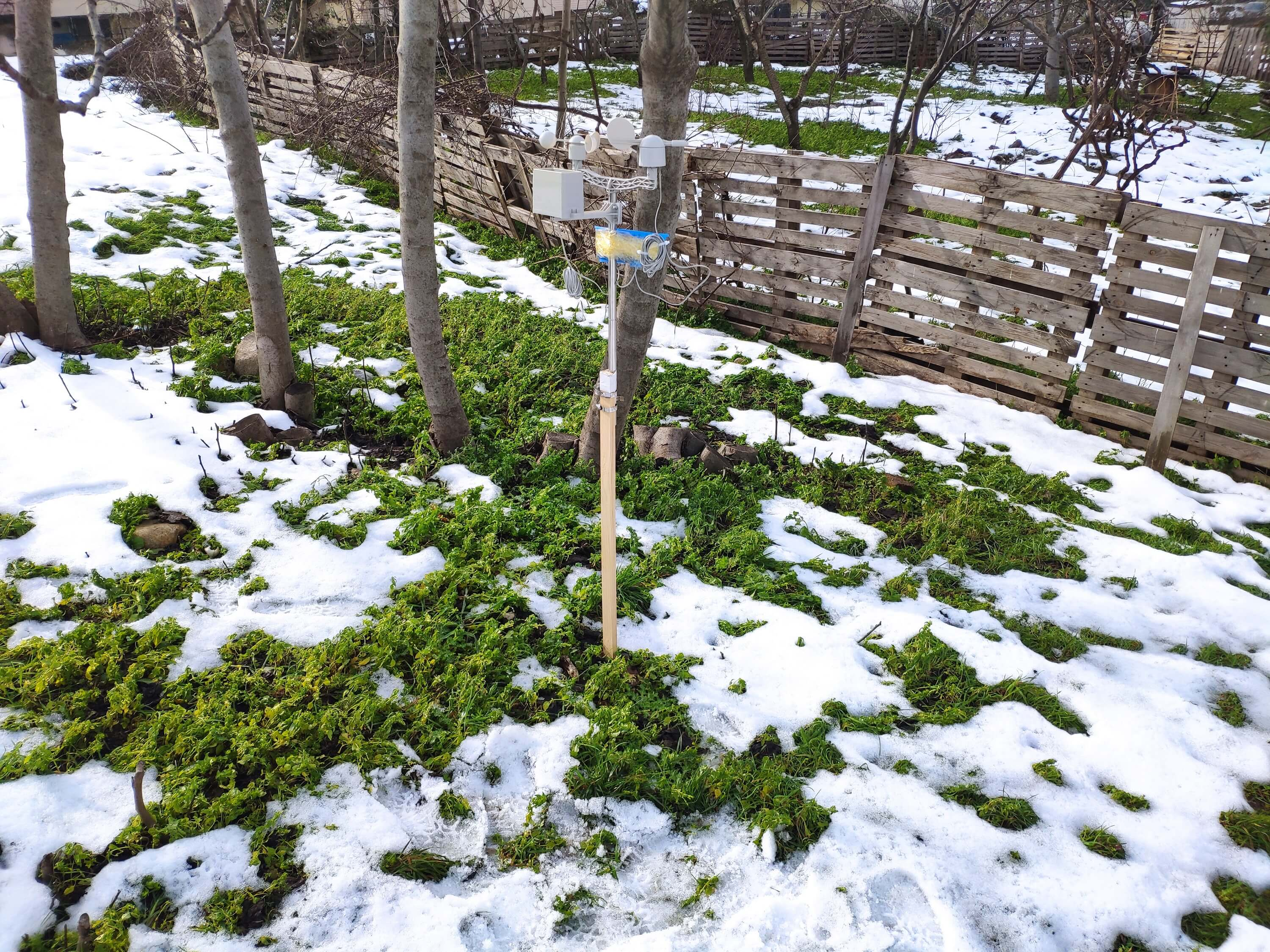

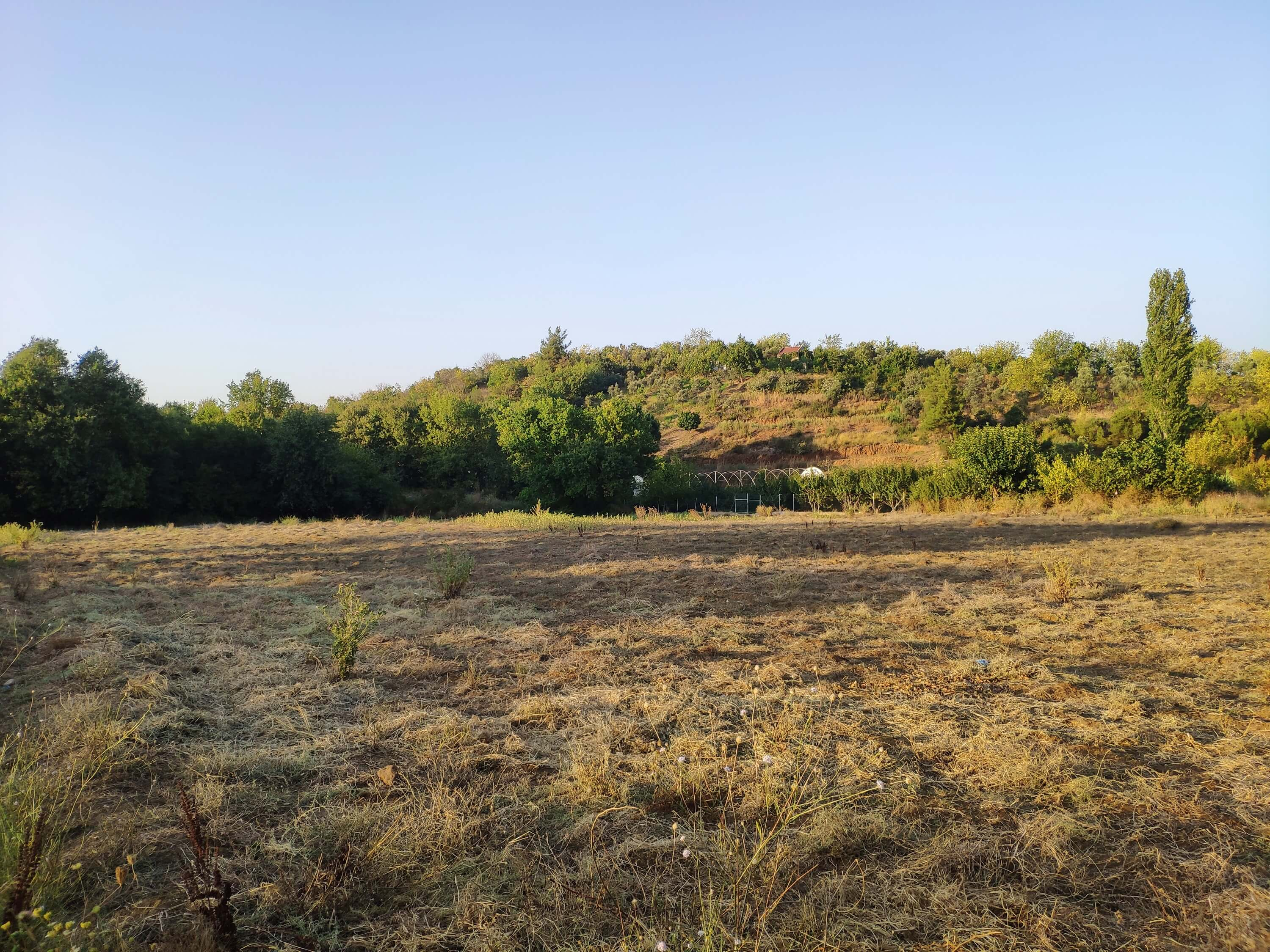

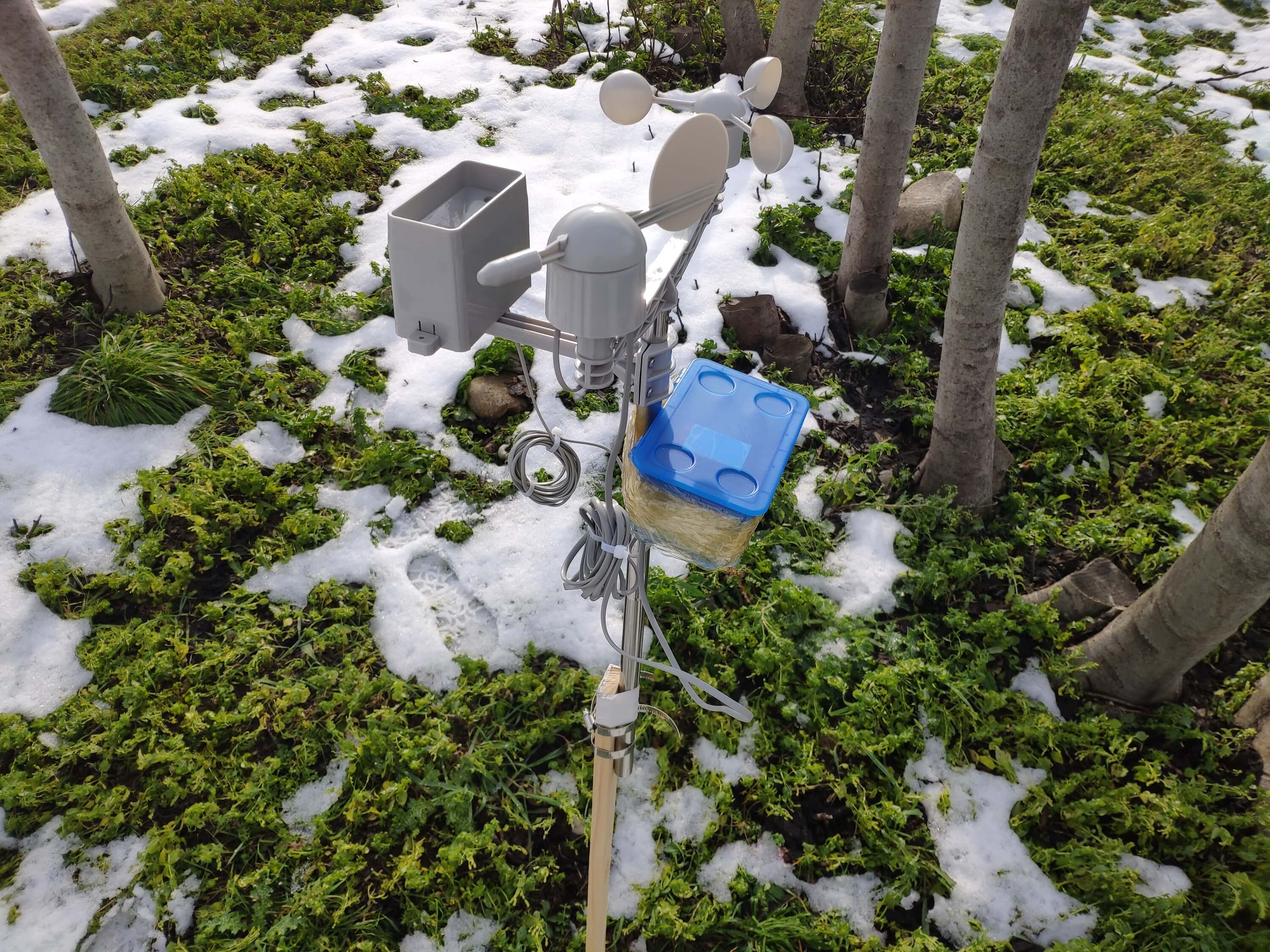

• Arduino Uno + SIM808 Shield (GPRS) – für entfernte Standorte (Garten).

Daten werden via PHP-Webanwendung (auf Raspberry Pi) in Google Sheets gespeichert. Nach >3 Monaten Datensammlung (alle 5 Min.) wird ein ANN mit TensorFlow/Keras trainiert.

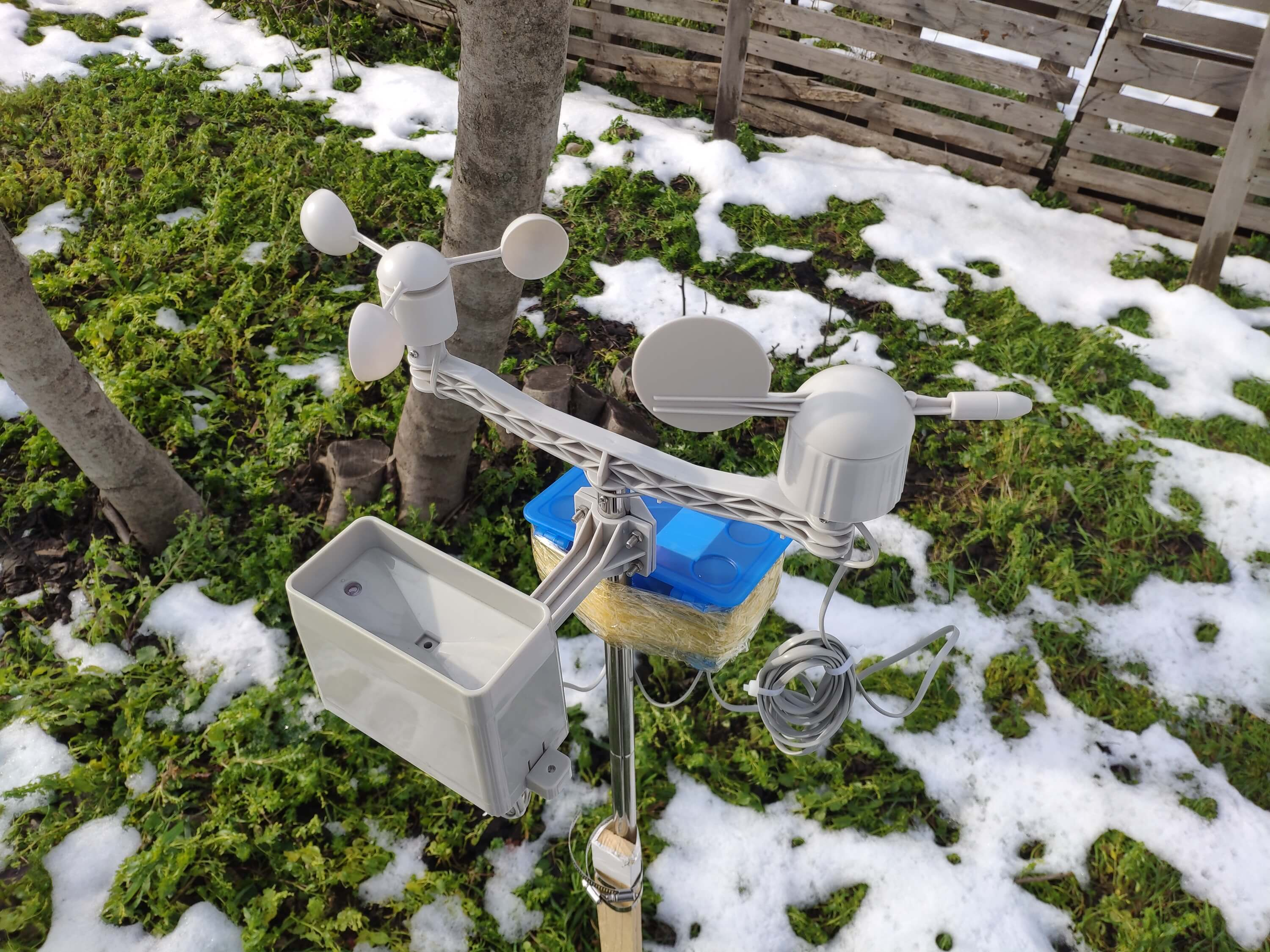

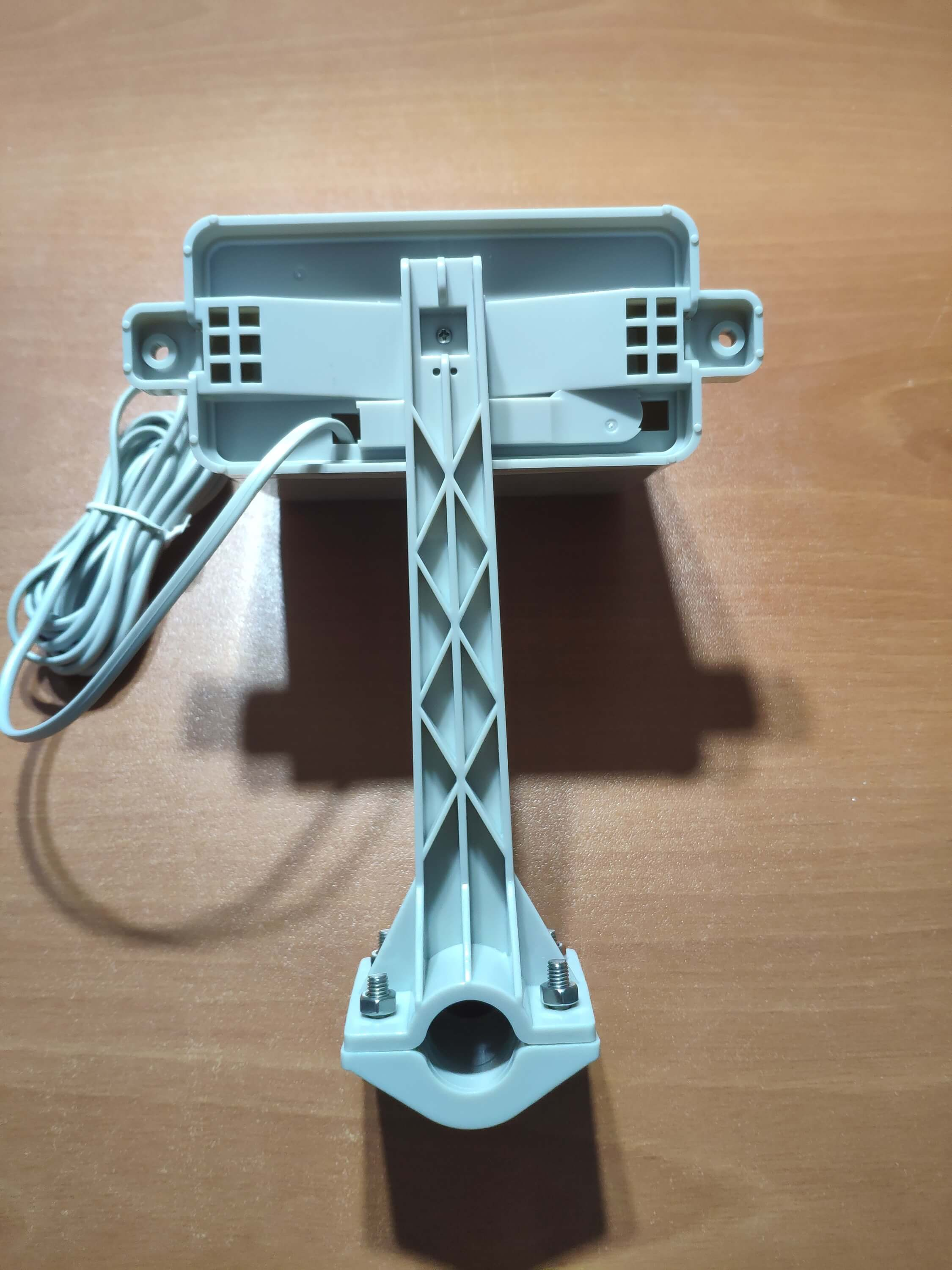

Schritt 1: Wetterstation zusammenbauen

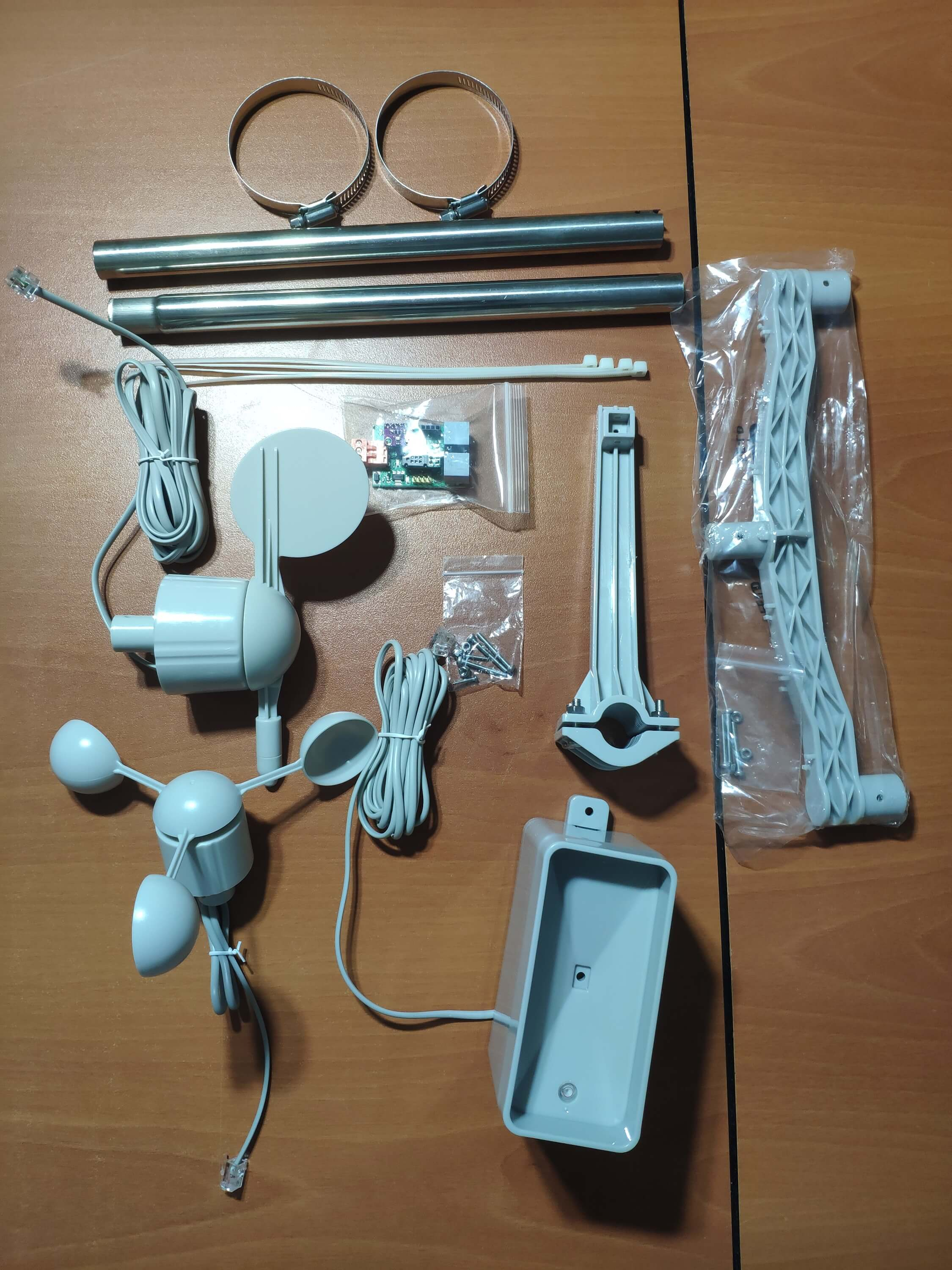

Das DFRobot-Set (Anemometer, Windfahne, Regenmesser, Sensorboard) ist einfach zu montieren:

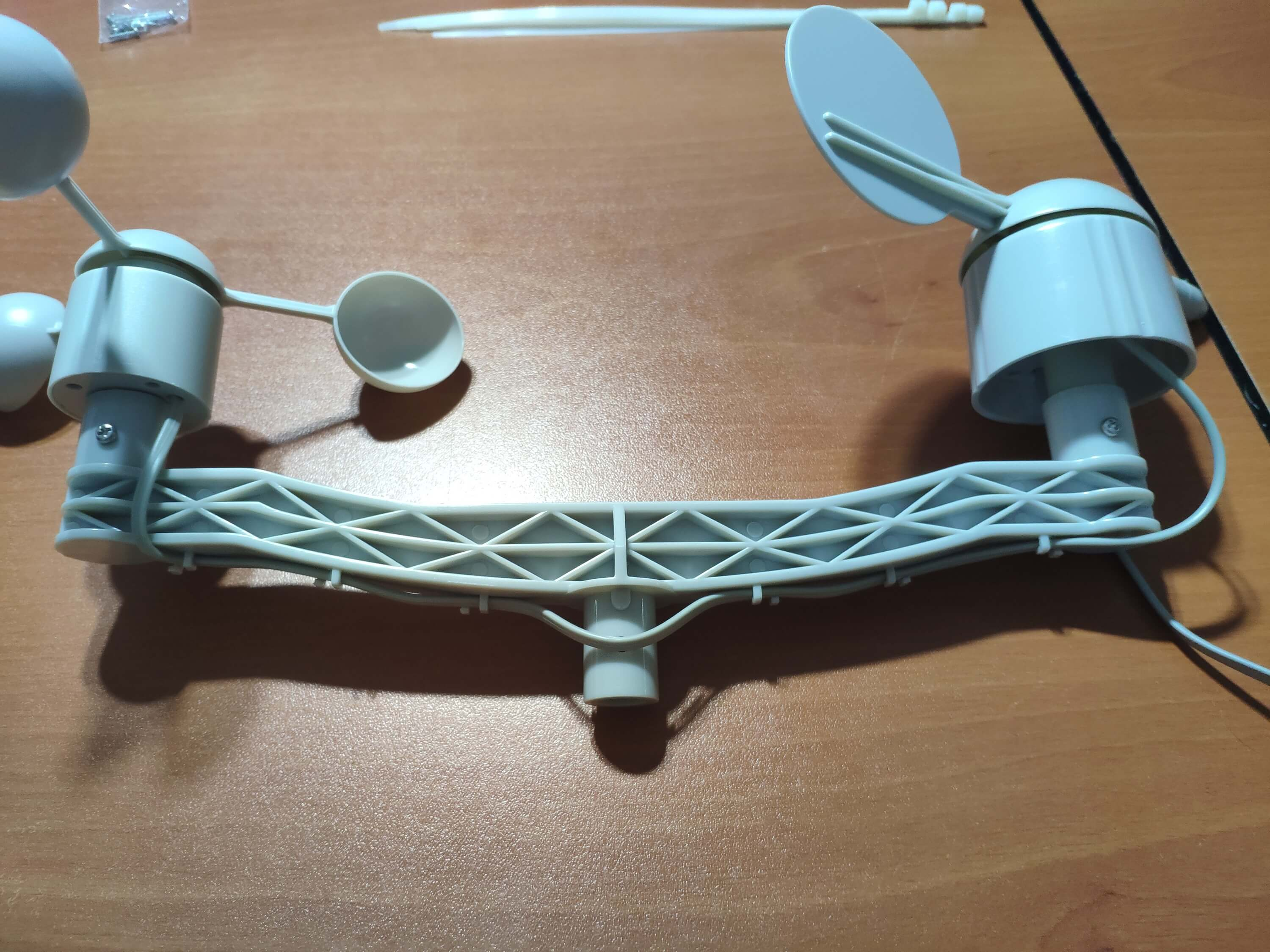

1. Anemometer & Windfahne mit Schrauben an Brücke befestigen.
2. Windfahne per RJ11-Kabel mit Anemometer verbinden.

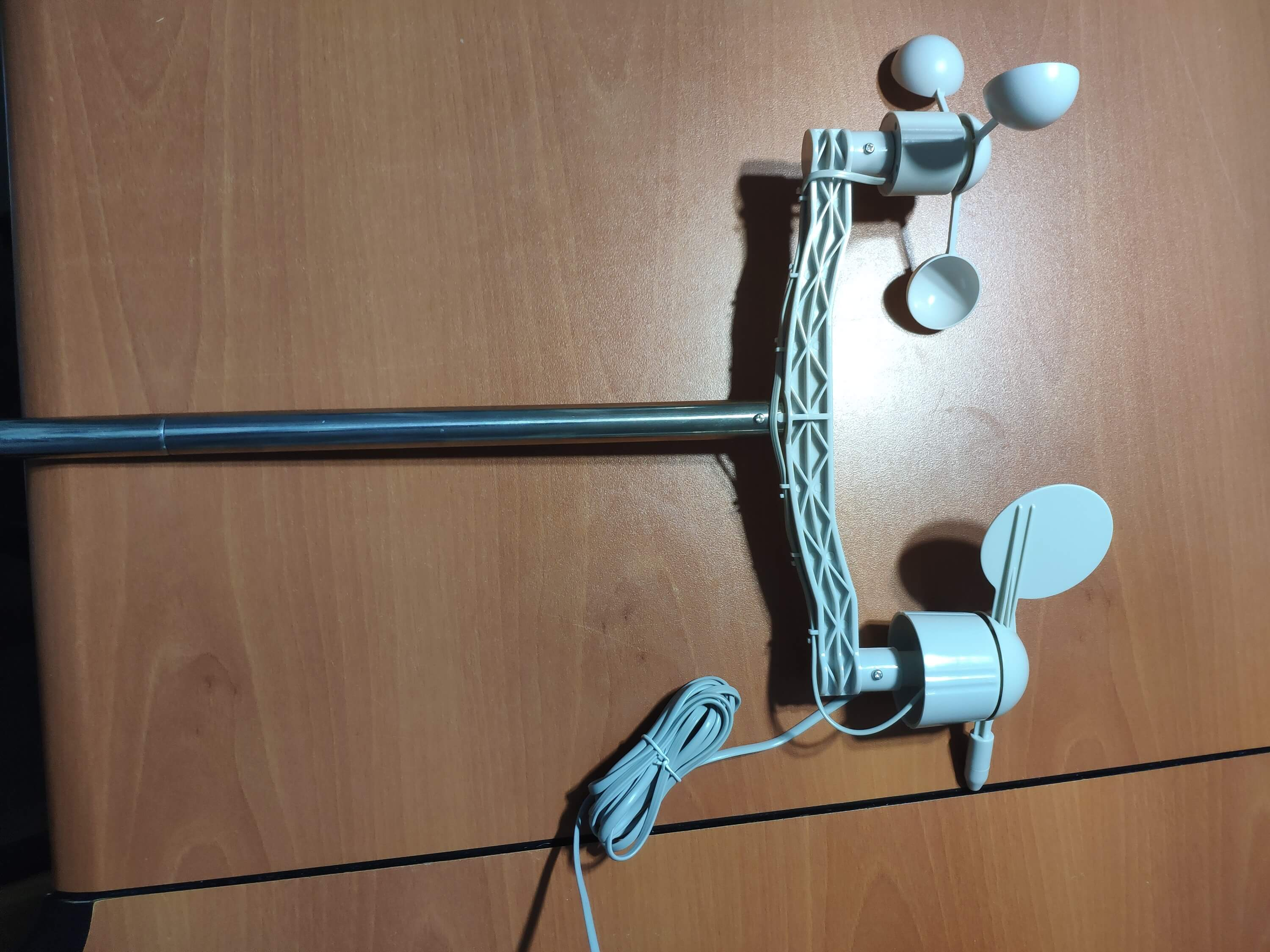

3. Edelstahlstange an Brücke schrauben.
4. Regenmesser-Unterteil montieren.

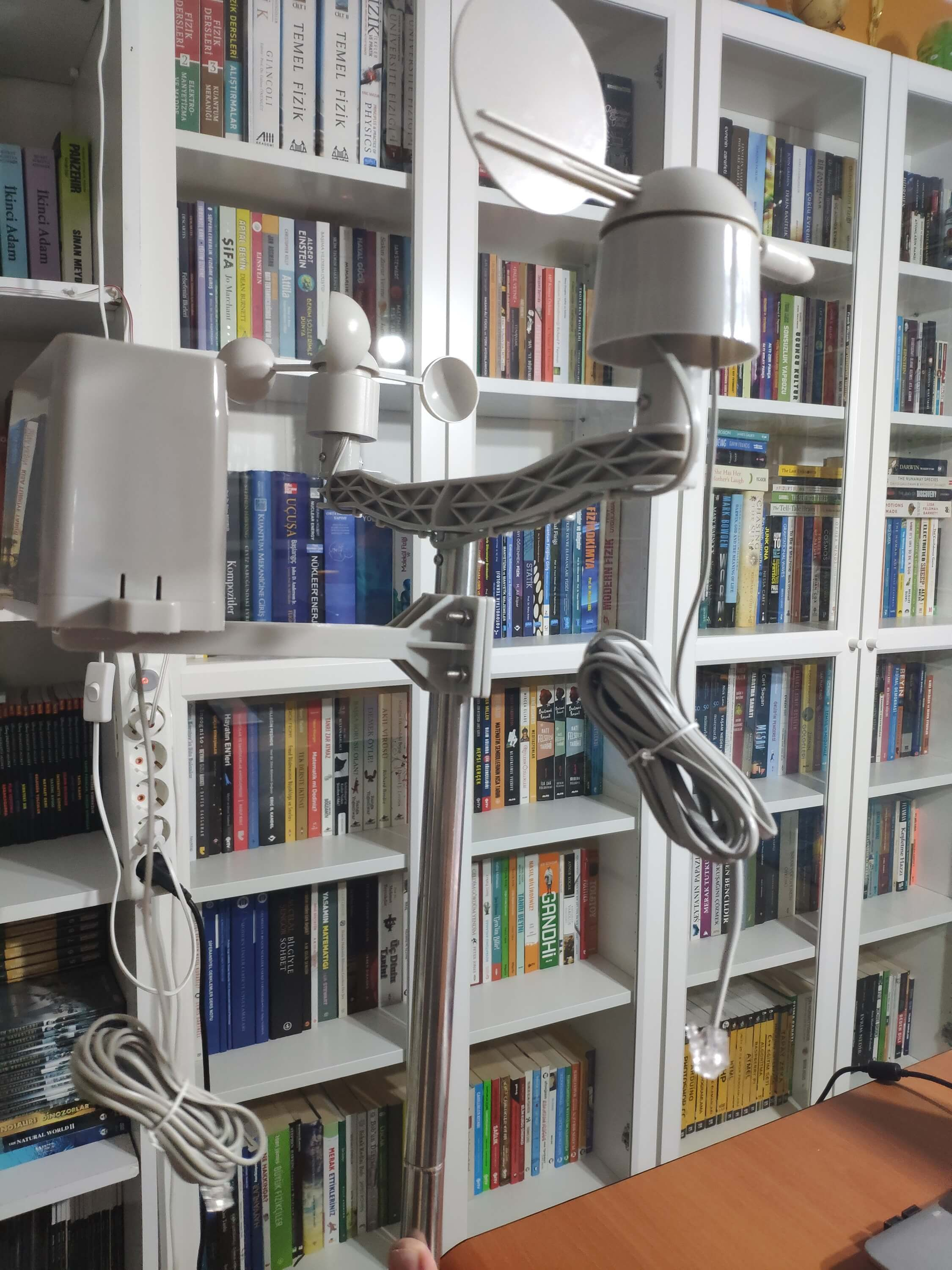

5. Regenmesser auf Stange setzen.

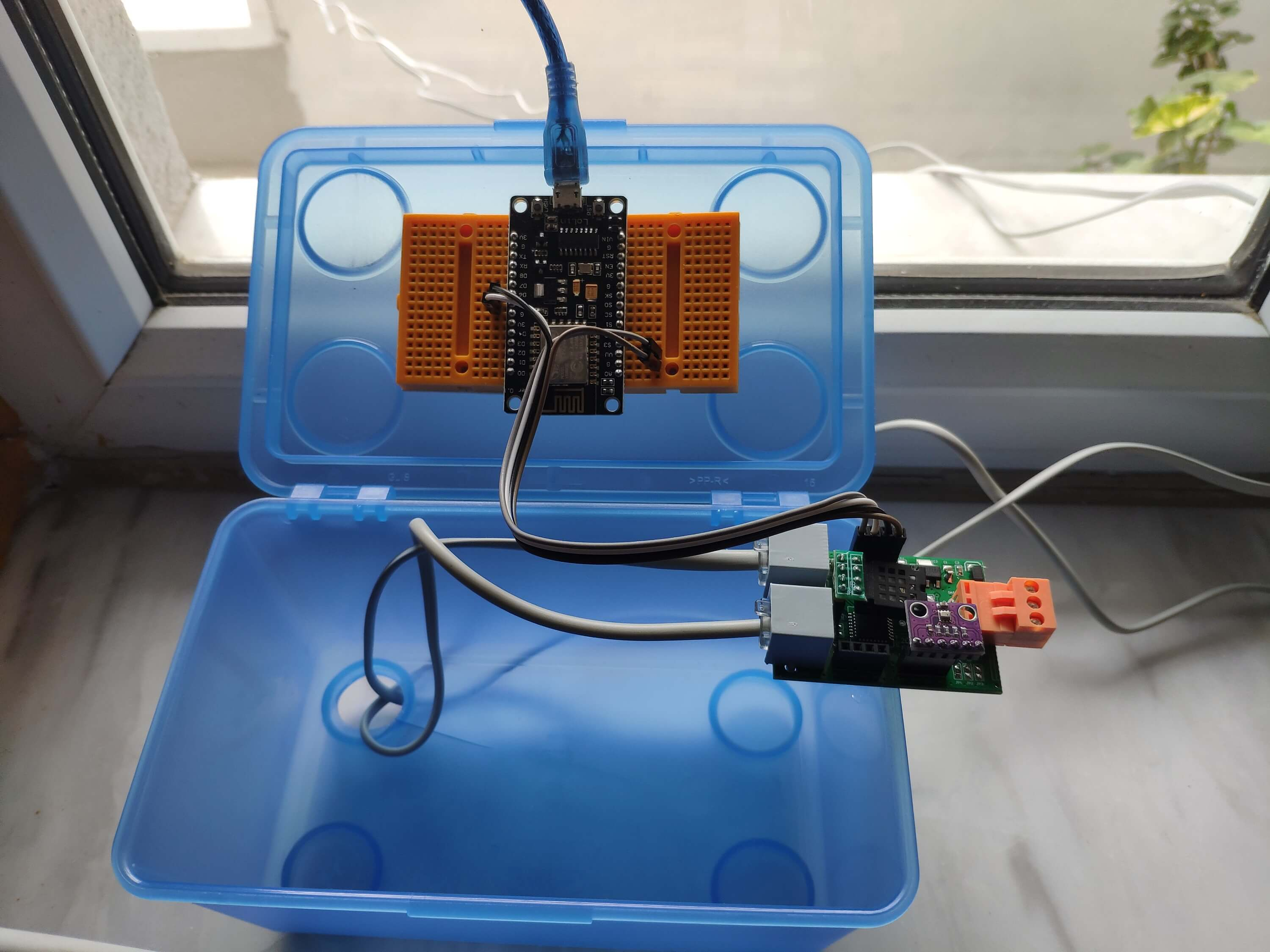

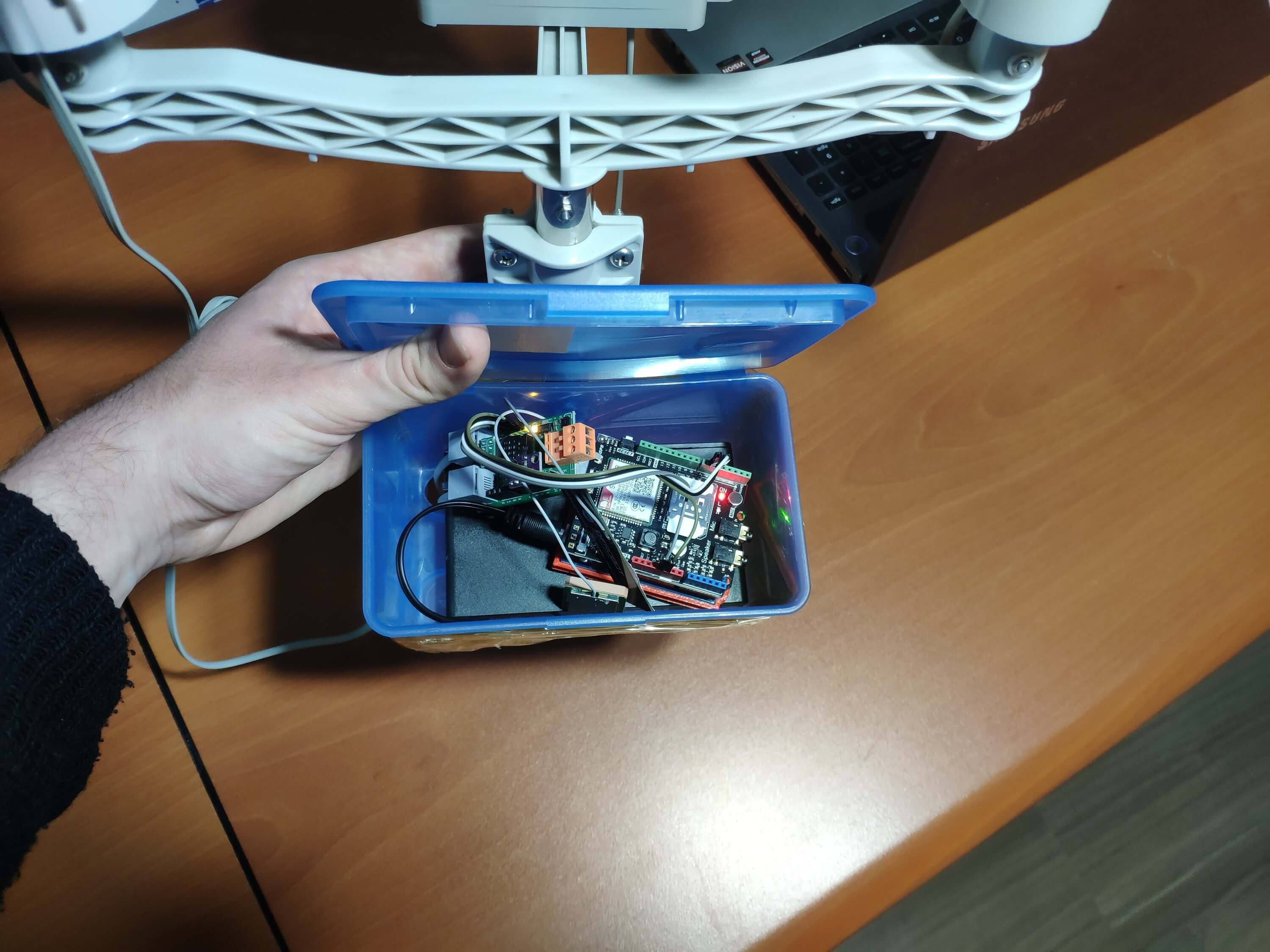

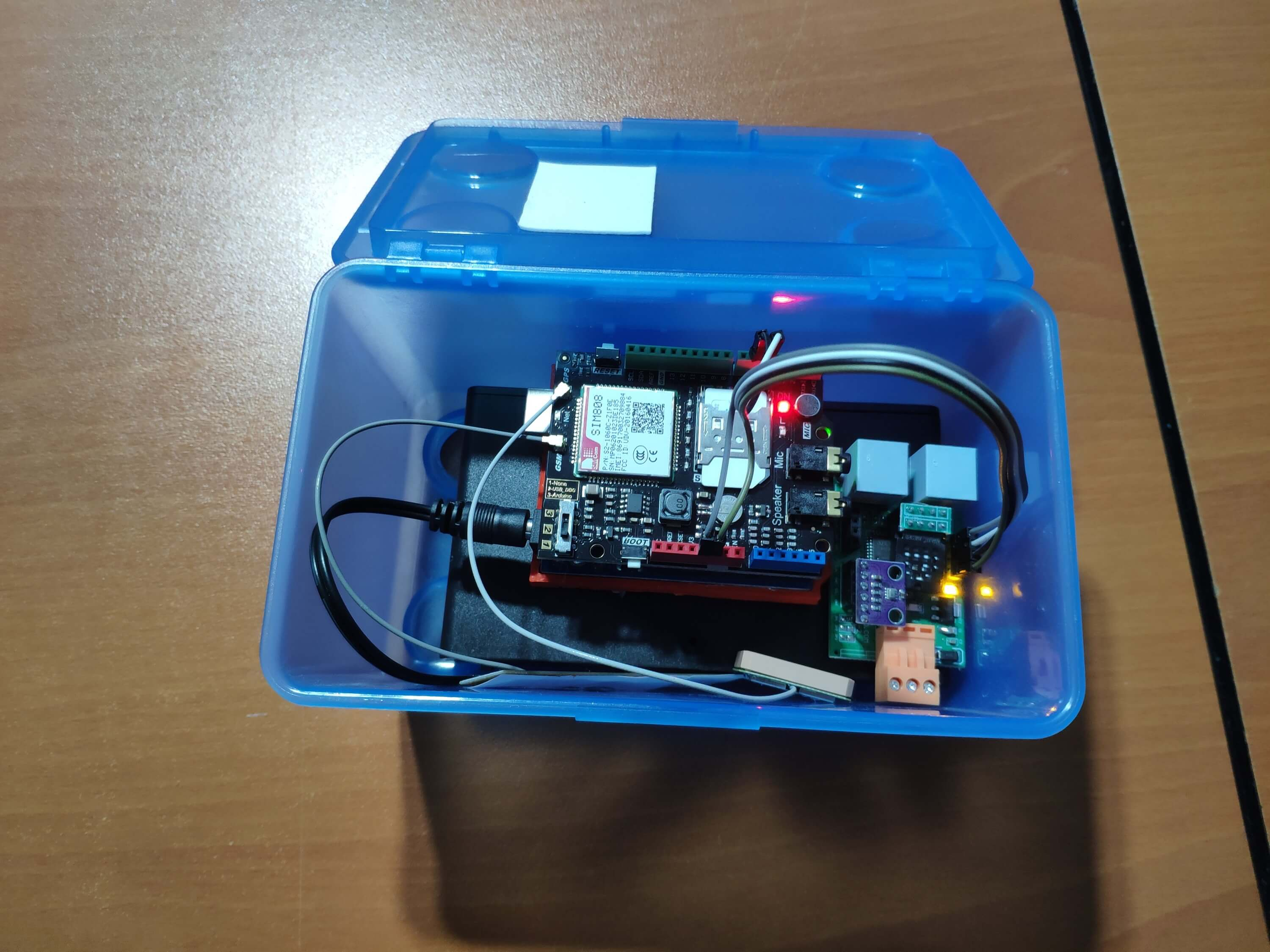

Sensorboard ist nicht wetterfest → Kunststoffbox als Schutzgehäuse für Board + SIM808-Shield.

Datenformat (37 Bytes/s, CR/LF Ende):

c000s000g000t086r000p000h53b10020

• c000: Windrichtung (Grad)
• s000: mittlere Windgeschwindigkeit (0,1 mph)
• g000: max. Windgeschwindigkeit (0,1 mph)
• t086: Temperatur (°F)
• r000: Regen 1 h (0,01 Zoll)
• p000: Regen 24 h (0,01 Zoll)
• h53: Luftfeuchte % (00 = 100 %)
• b10020: Luftdruck (0,1 hPa)

Schritt 2: Daten in Google Sheets sammeln

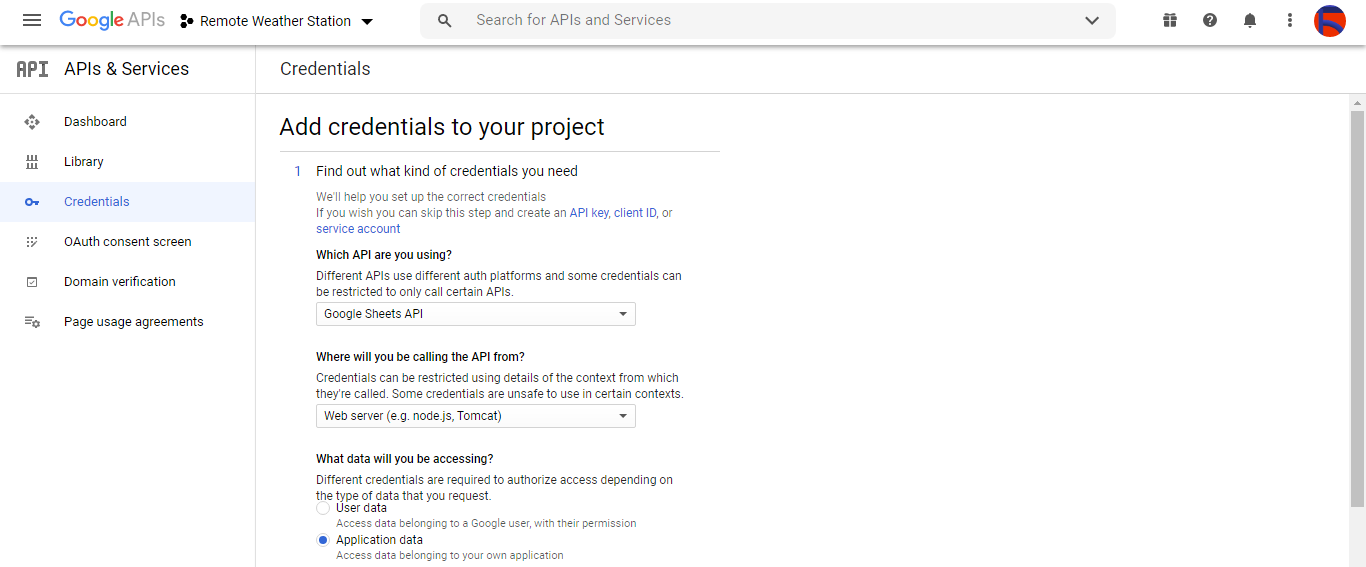

2.1 Google Sheets API einrichten

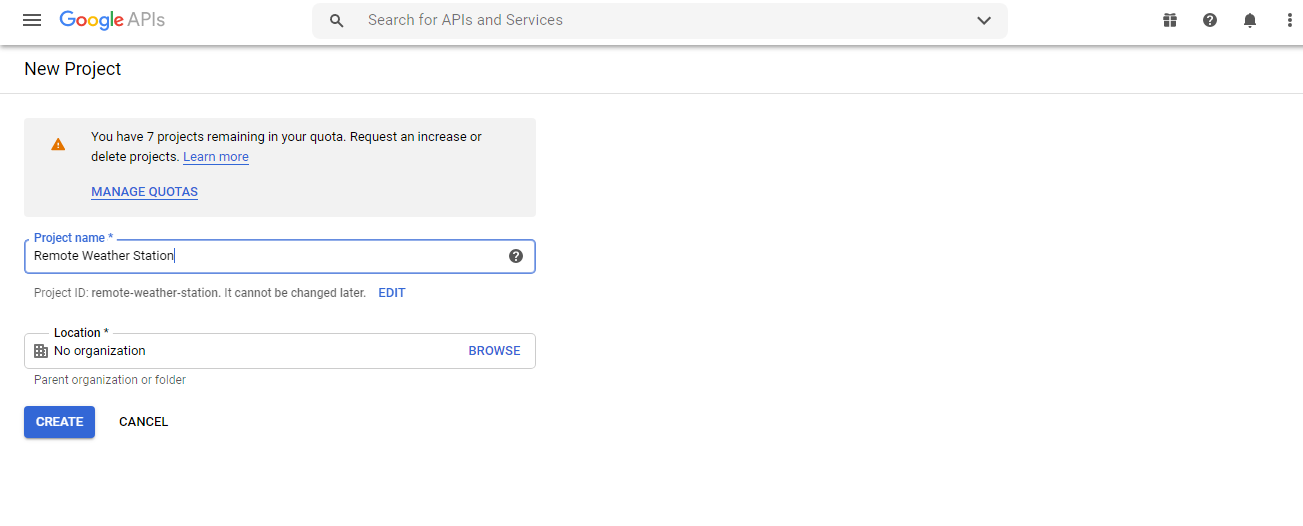

1. Google Developer Console → Neues Projekt „Remote Weather Station“.

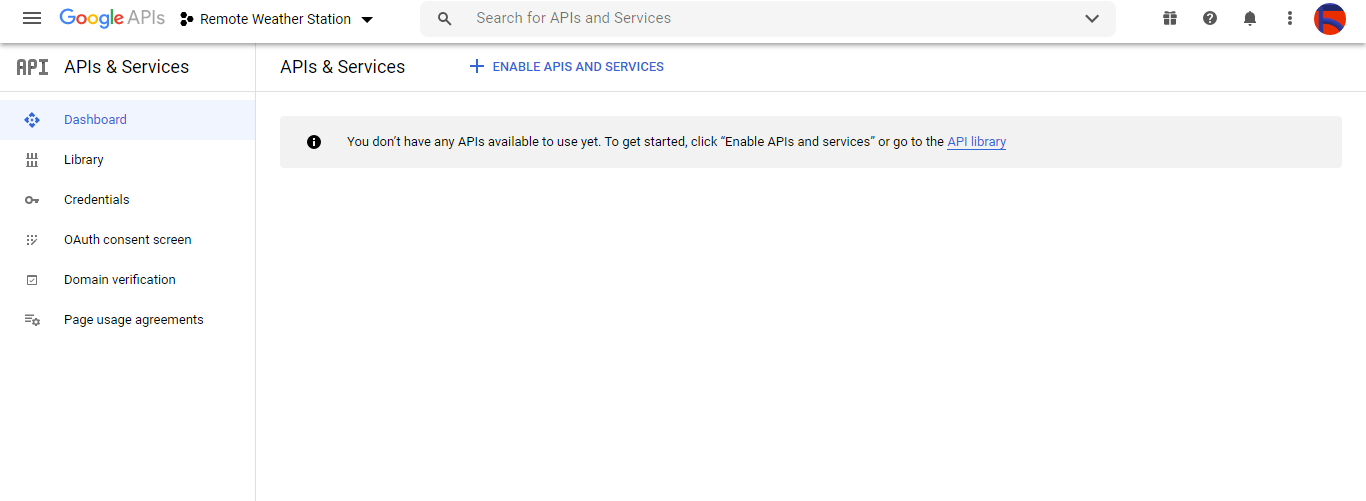

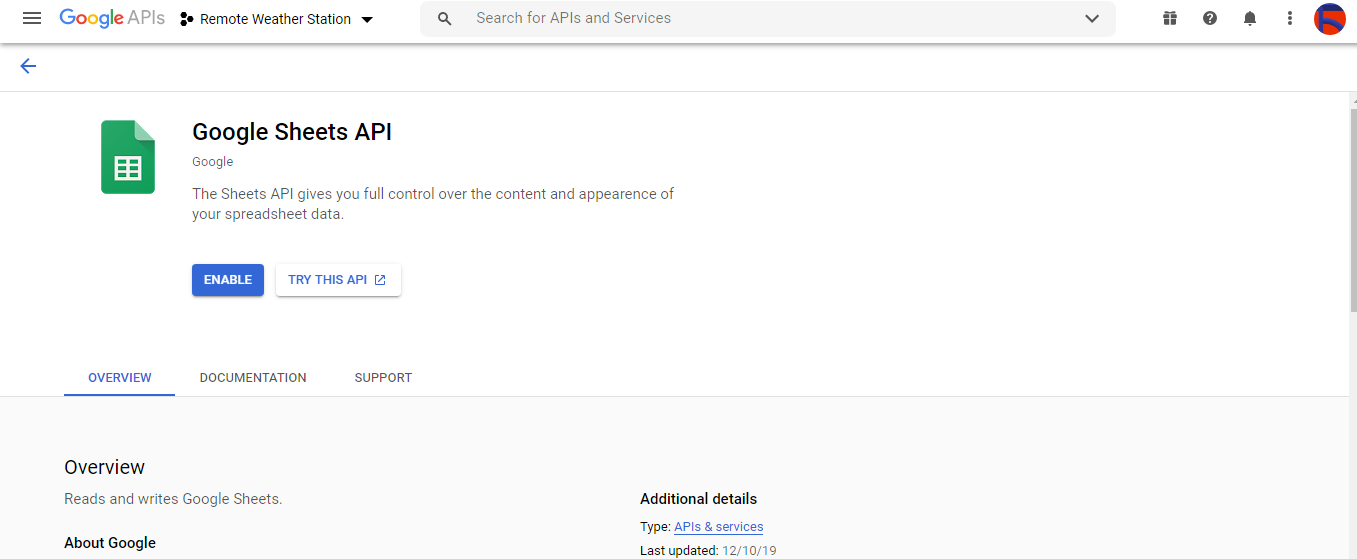

2. APIs & Services → Google Sheets API aktivieren.

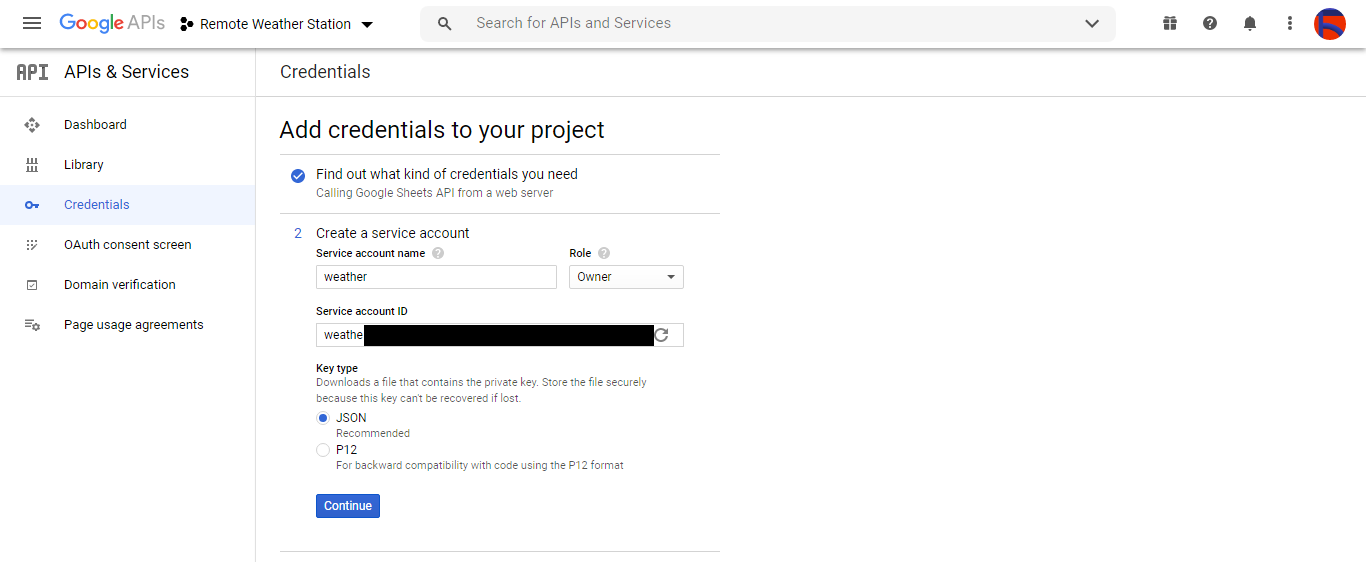

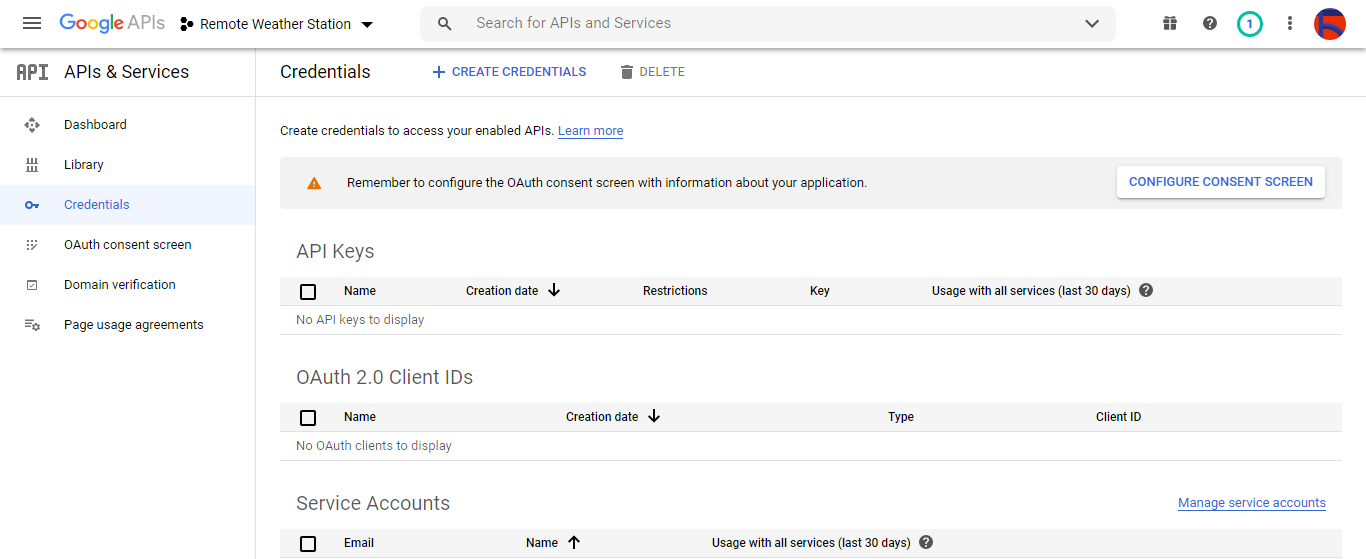

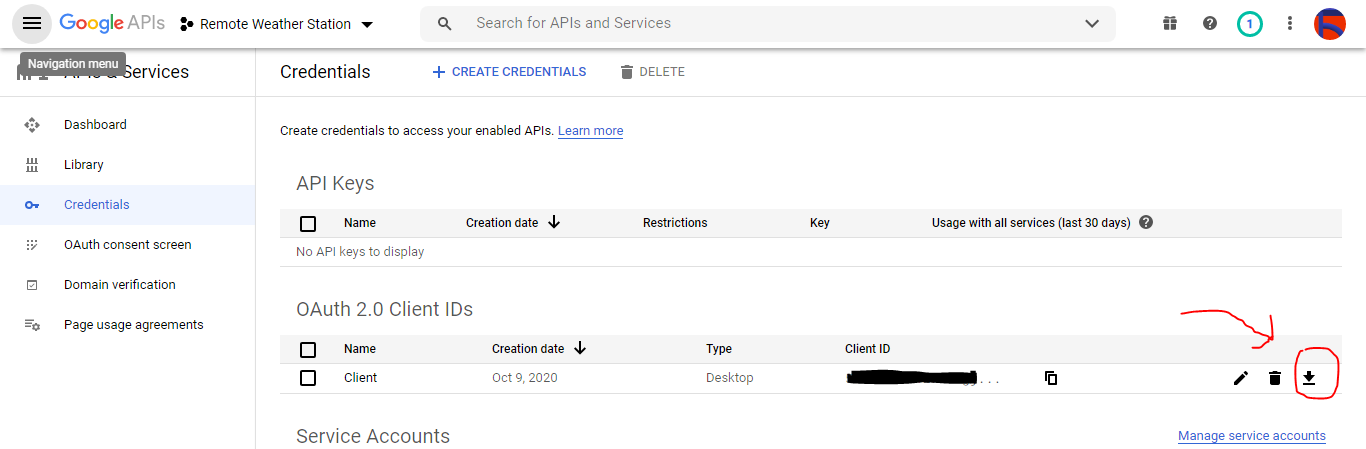

3. Credentials → Service Account + Key erstellen.

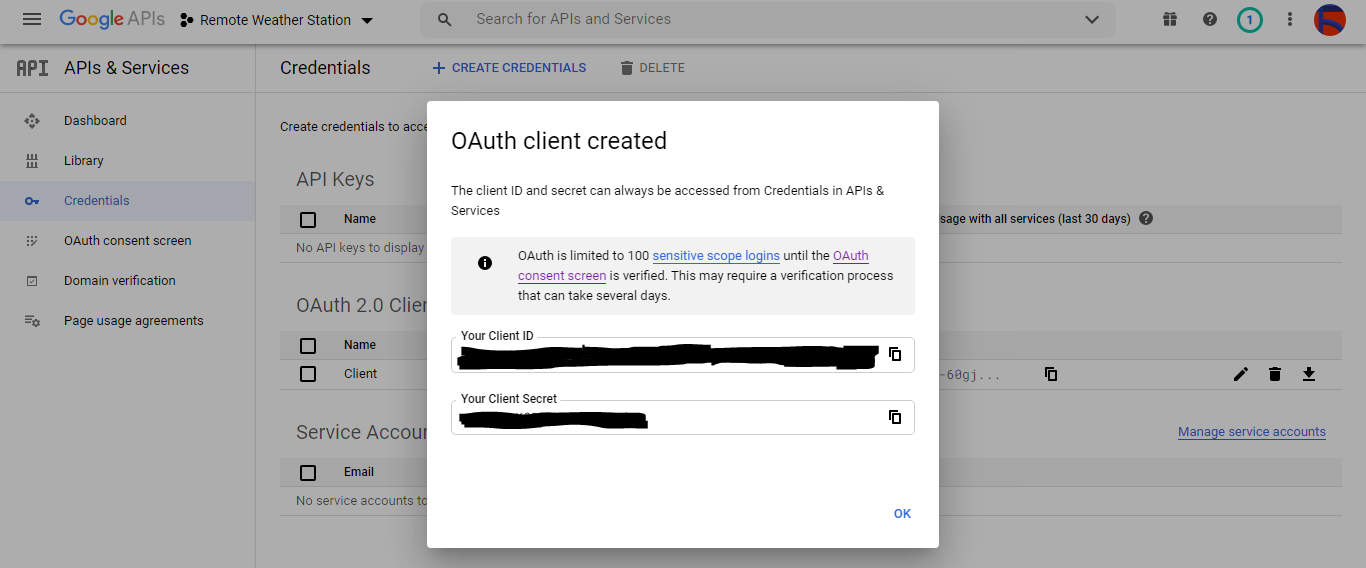

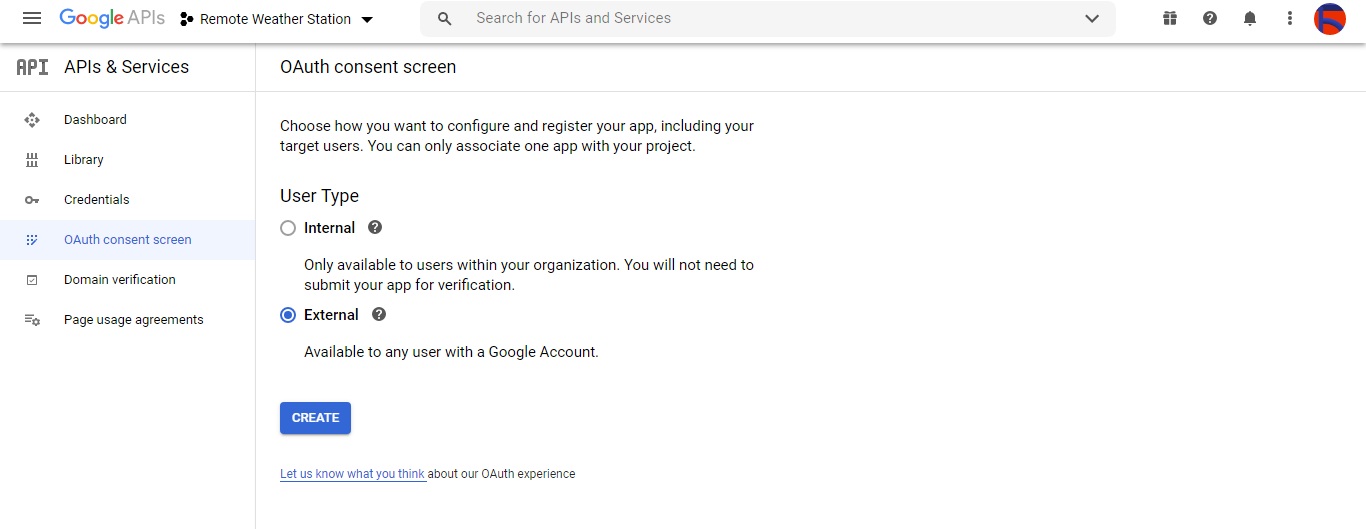

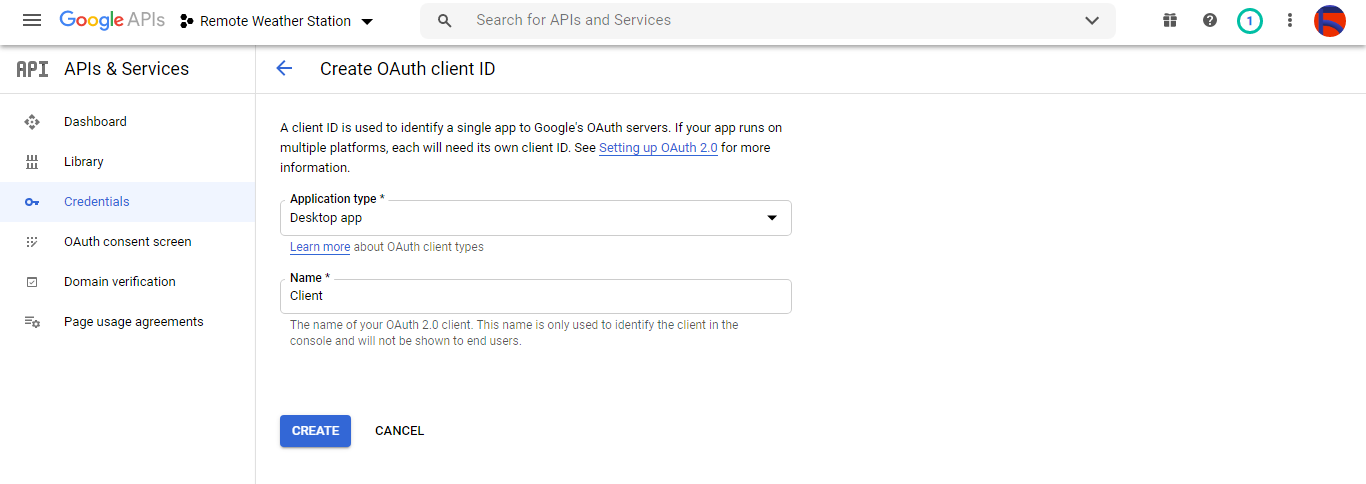

4. OAuth Consent Screen konfigurieren → OAuth Client ID (Desktop App) erstellen → credentials.json herunterladen.

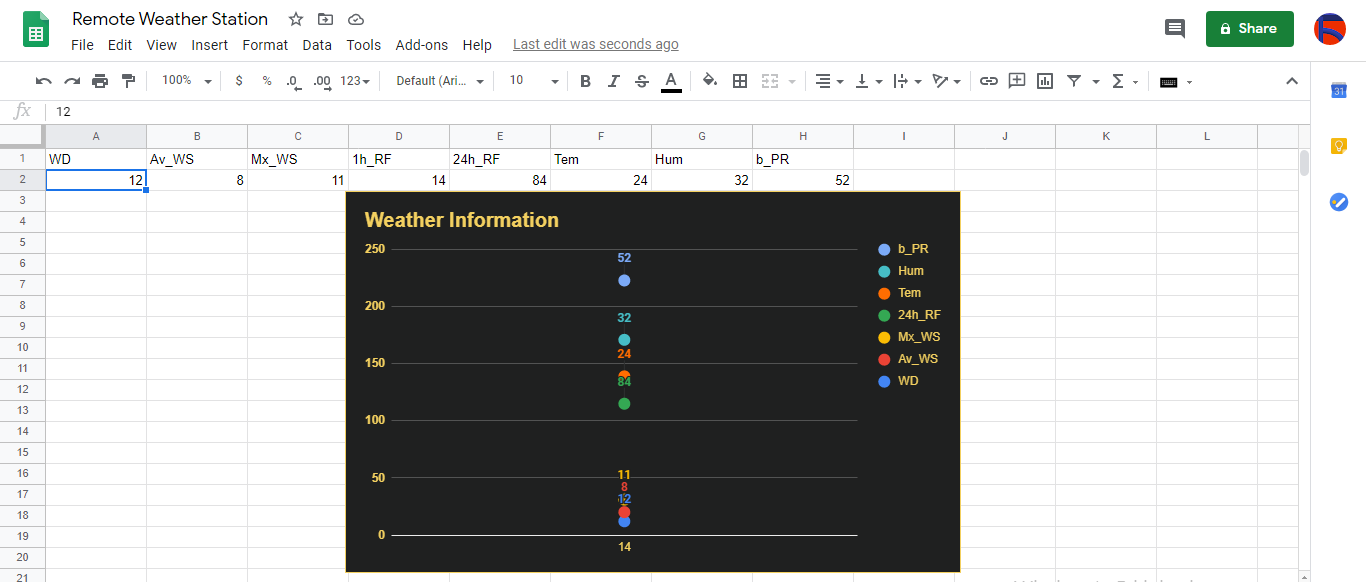

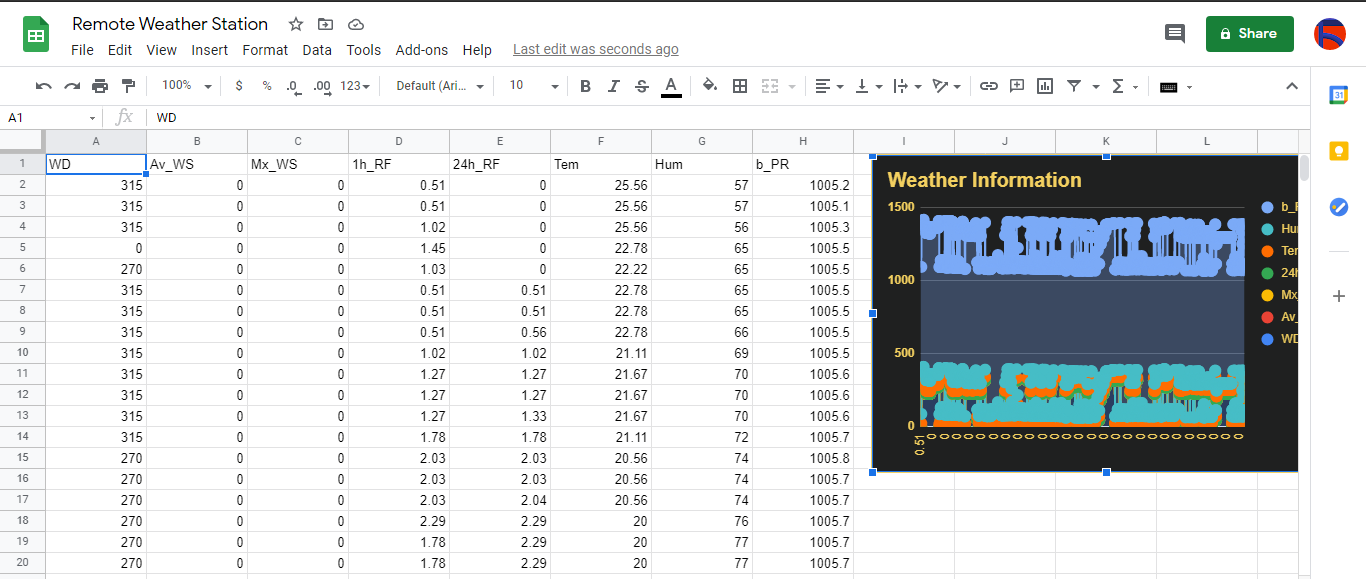

2.2 Spreadsheet anlegen

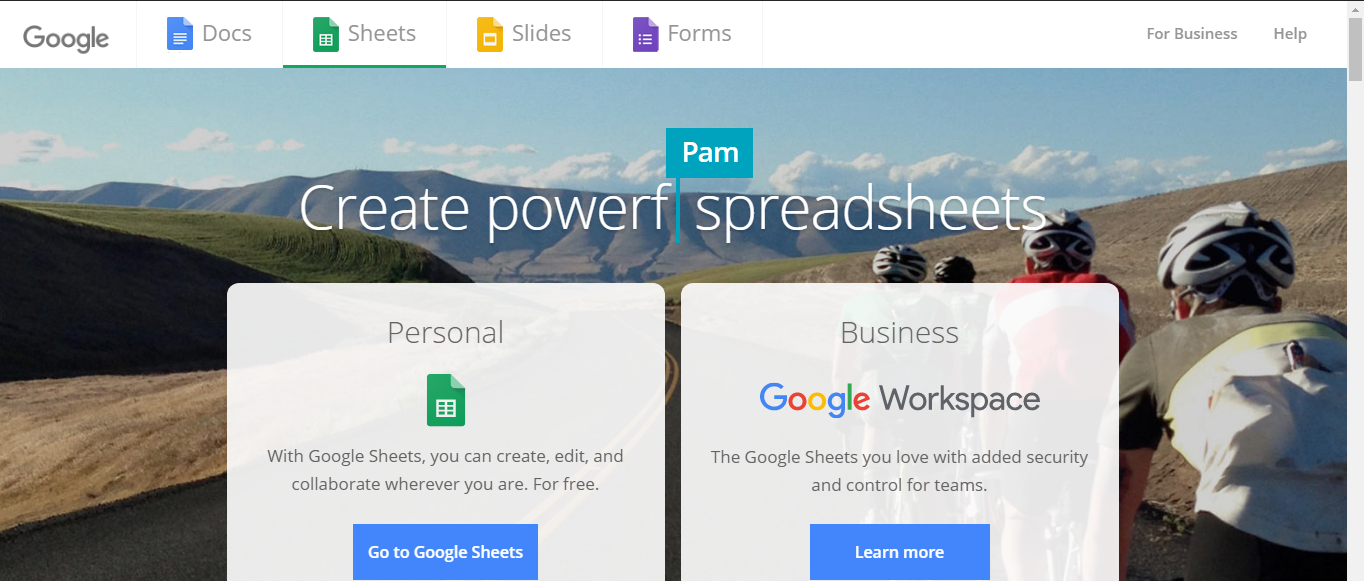

1. Google Sheets → Blanko-Tabelle „Remote Weather Station“.
2. Spaltenköpfe (Zeile 1): WD, Av_WS, Mx_WS, 1h_RF, 24h_RF, Tem, Hum, b_PR.

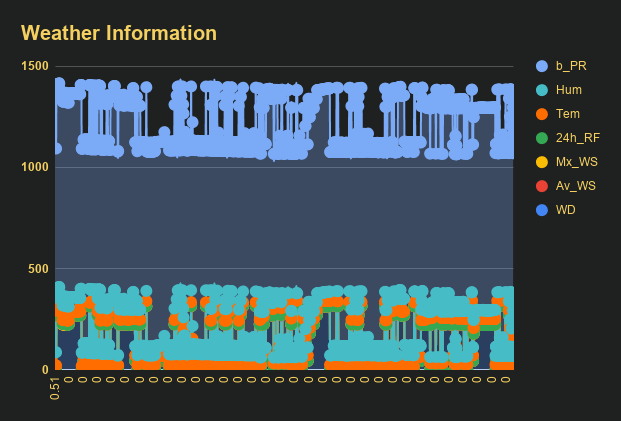

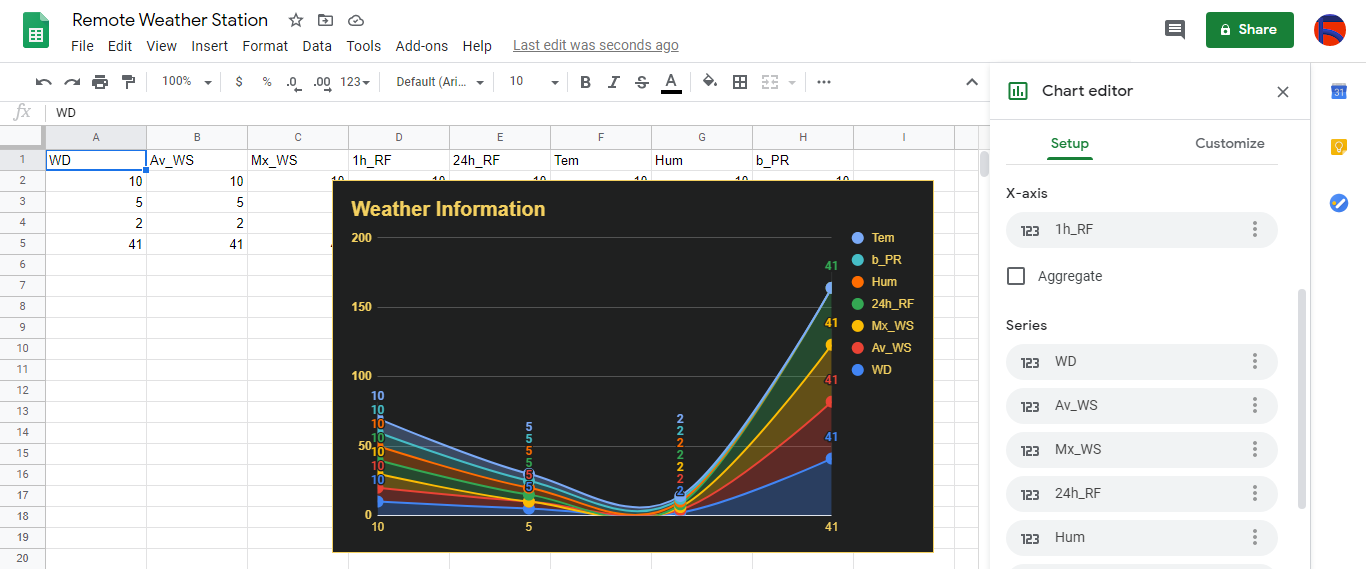

3. Optional: Diagramm für Live-Ansicht erstellen.

Schritt 3: PHP-Webanwendung (Daten → Google Sheets)

Läuft auf Raspberry Pi (LAMP) oder beliebigem PHP-Server. Benötigt Google Client Library for PHP.

Ordner remote_weather_station mit vier Dateien:

• index.php – Hauptlogik (HTTP GET empfangen, an Sheets anhängen).
• account_verification_token.php – Verifizierungscode für OAuth.
• credentials.json (aus Schritt 2.1).
• token.json (wird nach erster Autorisierung automatisch erzeugt).

index.php (Kernlogik)

<?php
require_once $_SERVER['DOCUMENT_ROOT']."google-api-php-client-2.4.1/vendor/autoload.php";
require_once "account_verification_token.php";

// 1. Wetterdaten per GET empfangen
$variables_from_module;
if (isset($_GET['wd']) && isset($_GET['a_ws']) && isset($_GET['m_ws']) &&
    isset($_GET['1_rf']) && isset($_GET['24_rf']) && isset($_GET['tem']) &&
    isset($_GET['hum']) && isset($_GET['b_pr'])) {
  $variables_from_module = [
    "wd" => (int)$_GET['wd'], "a_ws" => (float)$_GET['a_ws'],
    "m_ws" => (float)$_GET['m_ws'], "1_rf" => (float)$_GET['1_rf'],
    "24_rf" => (float)$_GET['24_rf'], "tem" => (float)$_GET['tem'],
    "hum" => (int)$_GET['hum'], "b_pr" => (float)$_GET['b_pr']
  ];
} else {
  $variables_from_module = array_fill_keys(["wd","a_ws","m_ws","1_rf","24_rf","tem","hum","b_pr"], "err");
}

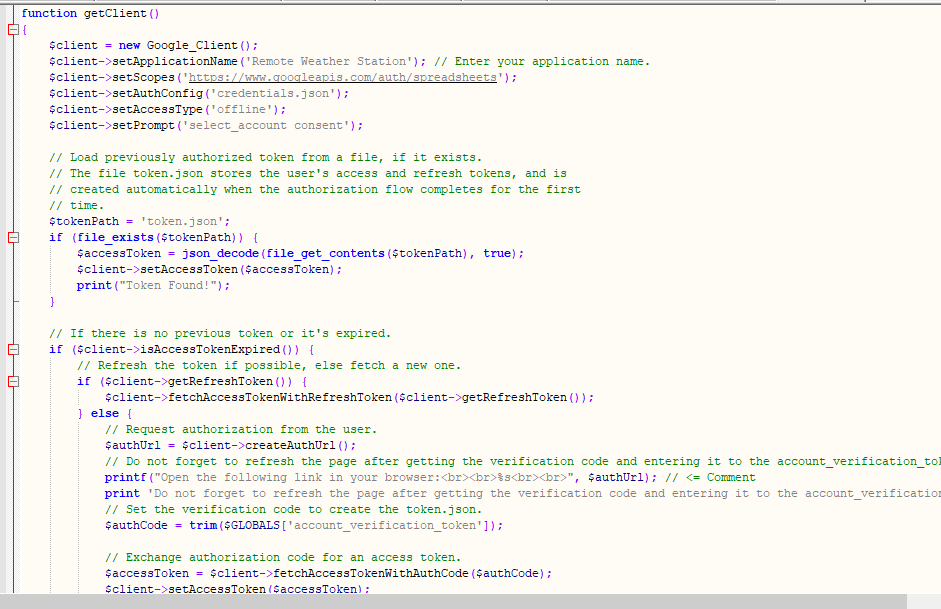

// 2. Google Client konfigurieren
$client = new Google_Client();
$client->setApplicationName('Remote Weather Station');
$client->setScopes('https://www.googleapis.com/auth/spreadsheets');
$client->setAuthConfig('credentials.json');
$client->setAccessType('offline');
$client->setPrompt('select_account consent');

// 3. Token laden / erneuern
$tokenPath = 'token.json';
if (file_exists($tokenPath)) {
  $accessToken = json_decode(file_get_contents($tokenPath), true);
  $client->setAccessToken($accessToken);

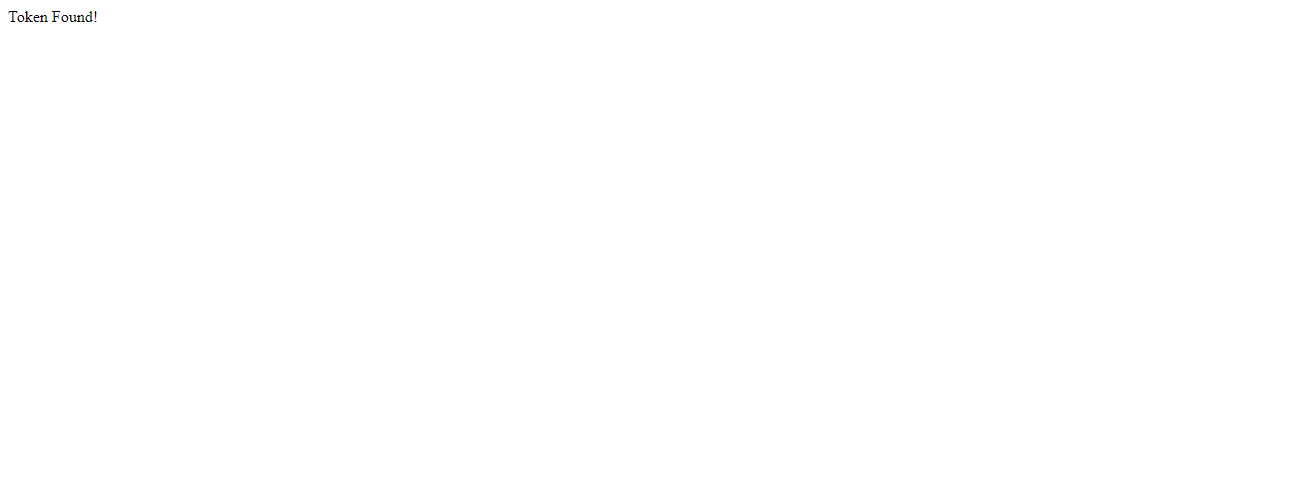

  print("Token Found!");
}
if ($client->isAccessTokenExpired()) {
  if ($client->getRefreshToken()) {
    $client->fetchAccessTokenWithRefreshToken($client->getRefreshToken());
  } else {
    $authUrl = $client->createAuthUrl();
    print("Open: <br><br>$authUrl<br><br>");
    $authCode = trim($GLOBALS['account_verification_token']);
    $accessToken = $client->fetchAccessTokenWithAuthCode($authCode);
    $client->setAccessToken($accessToken);
    if (array_key_exists('error', $accessToken)) throw new Exception(join(', ', $accessToken));
    else print("Successful! Refresh the page.");
  }
  file_put_contents($tokenPath, json_encode($client->getAccessToken()));
}

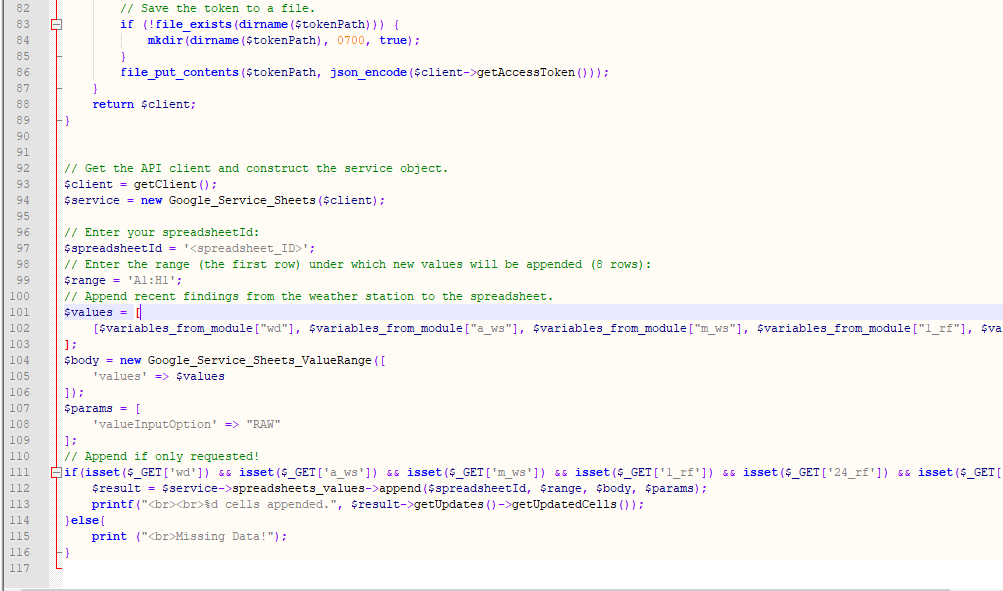

// 4. An Spreadsheet anhängen
$service = new Google_Service_Sheets($client);
$spreadsheetId = '<spreadsheet_ID>'; // Aus Sheet-URL entnehmen
$range = 'A1:H1';
$values = [[
  $variables_from_module["wd"], $variables_from_module["a_ws"],
  $variables_from_module["m_ws"], $variables_from_module["1_rf"],
  $variables_from_module["24_rf"], $variables_from_module["tem"],
  $variables_from_module["hum"], $variables_from_module["b_pr"]
]];
$body = new Google_Service_Sheets_ValueRange(['values' => $values]);
$params = ['valueInputOption' => "RAW"];
if ($variables_from_module["wd"] !== "err") {
  $result = $service->spreadsheets_values->append($spreadsheetId, $range, $body, $params);
  printf("<br><br>%d cells appended.", $result->getUpdates()->getUpdatedCells());
} else { print("<br>Missing Data!"); }

account_verification_token.php

<?php $account_verification_token = "<Enter Token>"; ?>

3.1 Auf Raspberry Pi deployen

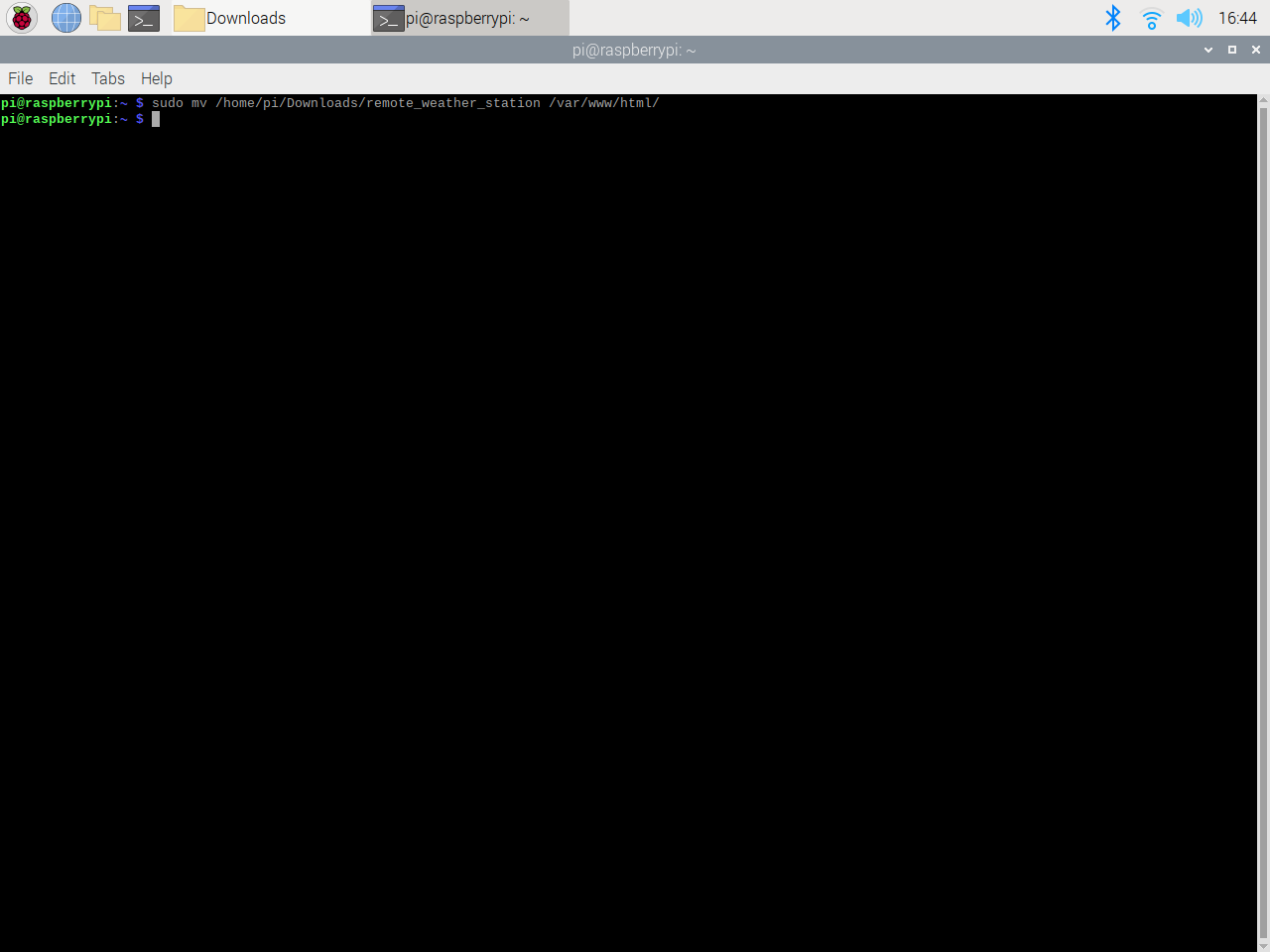

1. Ordner nach /var/www/html/ verschieben (sudo mv ...).

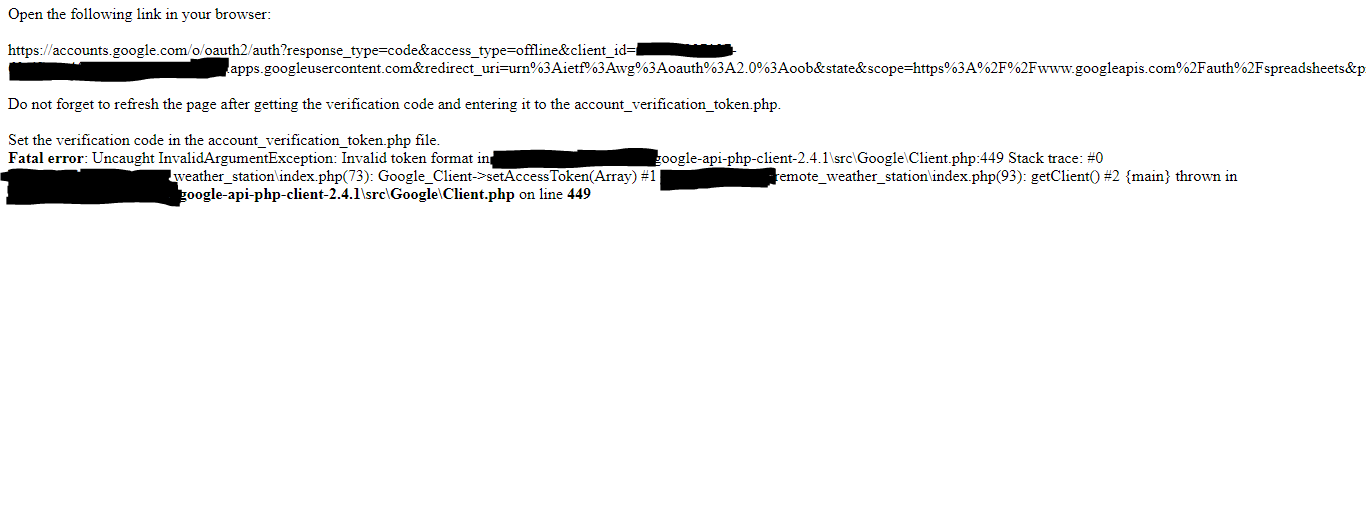

2. Erster Aufruf im Browser → Fehler (fehlender Token).

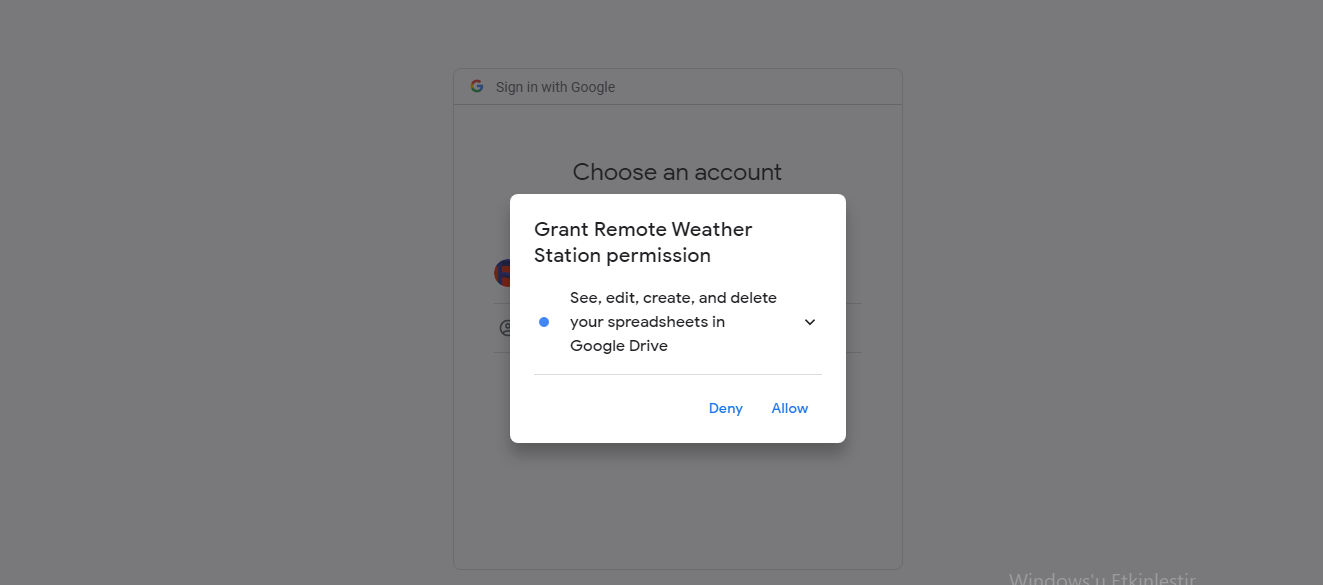

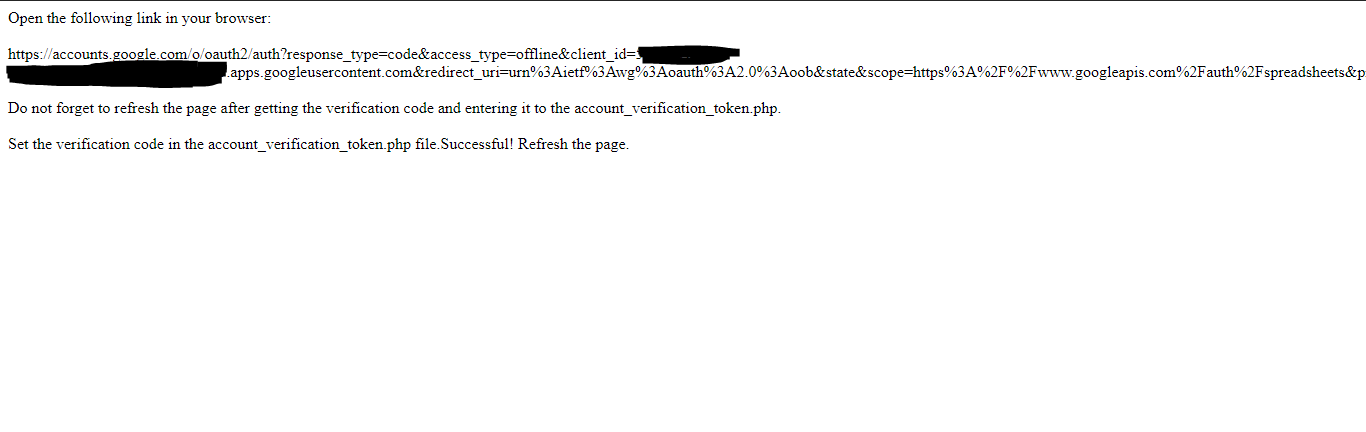

3. Generierten Auth-Link öffnen → „Go to Remote Weather Station (unsafe)“ → Berechtigungen gewähren.

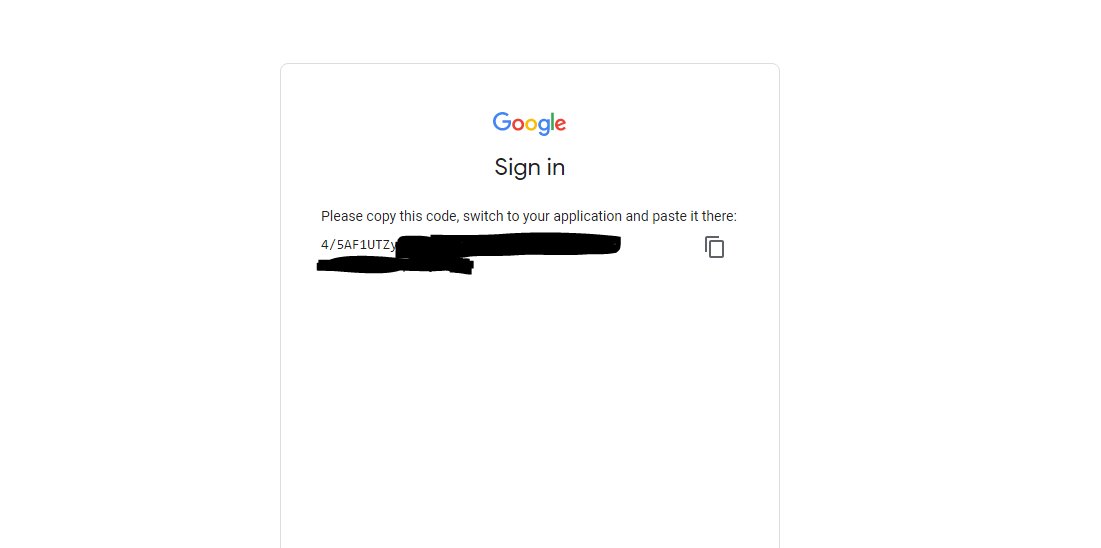

4. Verifizierungscode kopieren → in account_verification_token.php eintragen.
5. Seite neu laden → „Successful! Refresh the page.“ → token.json wird gespeichert.

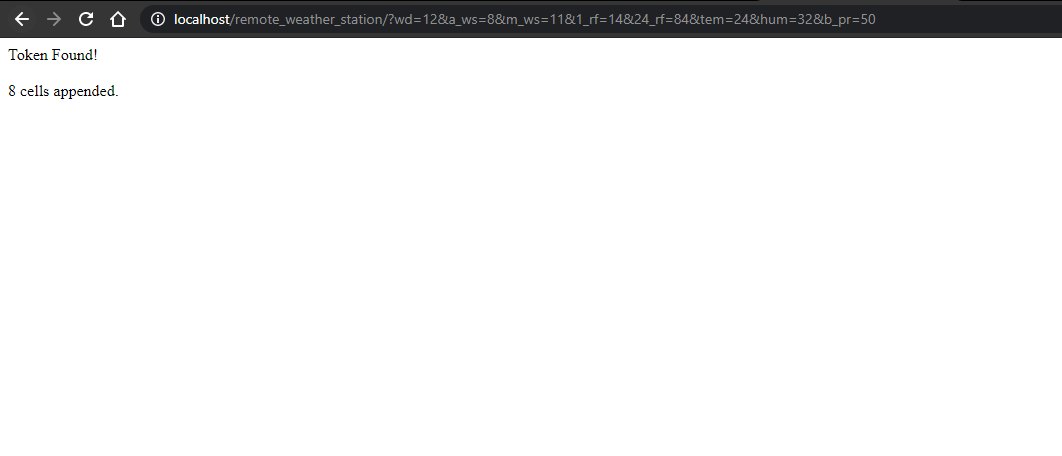

6. Test: https://localhost/remote_weather_station/?wd=12&a_ws=8&m_ws=11&1_rf=14&24_rf=84&tem=24&hum=32&b_pr=57 → 8 Zellen angehängt.

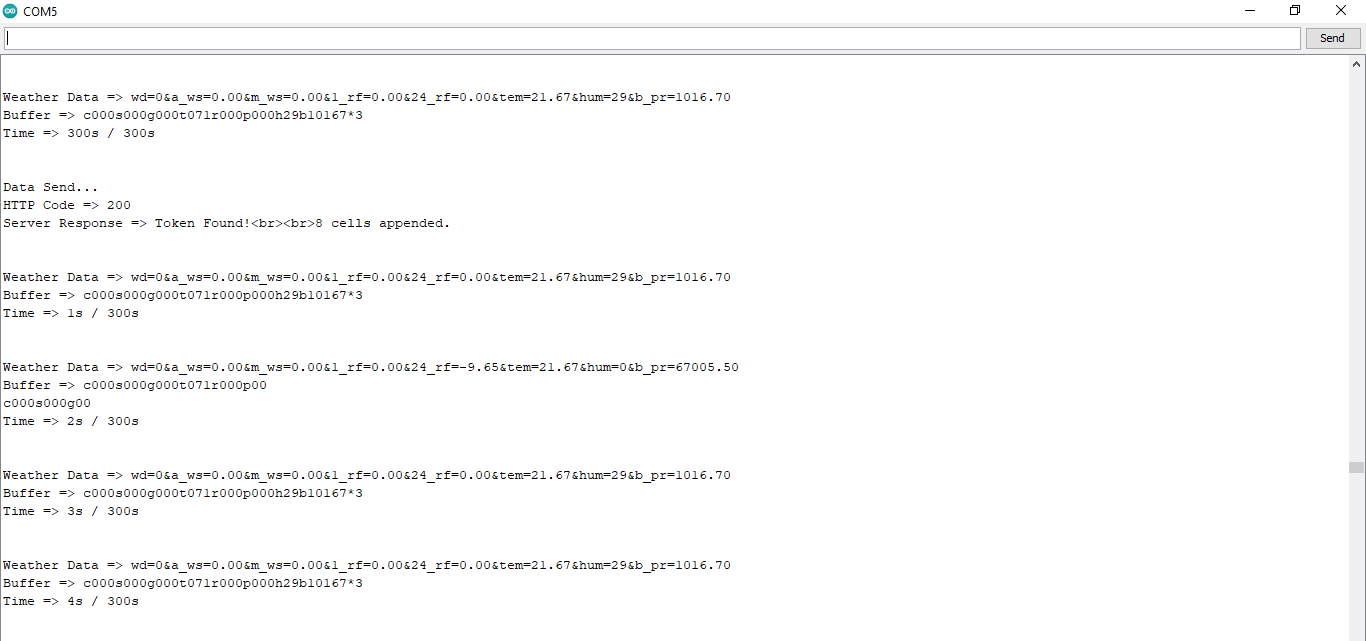

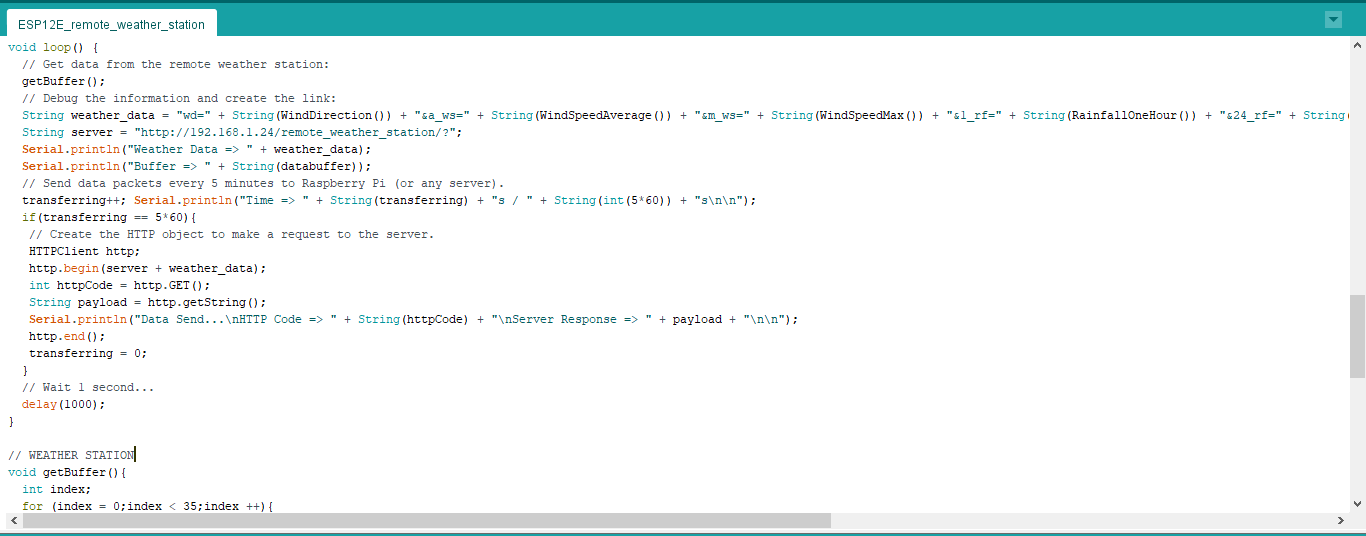

Schritt 4: Wetterdaten senden – ESP8266 (WiFi)

NodeMCU ESP-12E sendet alle 5 Min. an PHP-Endpunkt.

Code-Highlights

#include <ESP8266WiFi.h> #include <WiFiClient.h> #include <ESP8266HTTPClient.h> #include <SoftwareSerial.h>
const char *ssid = "<SSID>"; const char *password = "<PASSWORD>";

SoftwareSerial Serial_1(D6, D5); // RX, TX zum Sensorboard
char databuffer[35]; double temp; int transferring = 0;

void getBuffer() { /* 35 Bytes einlesen, Start 'c' prüfen */ }

String weather_data = "wd=" + String(WindDirection()) + "&a_ws=" + String(WindSpeedAverage()) +
                      "&m_ws=" + String(WindSpeedMax()) + "&1_rf=" + String(RainfallOneHour()) +
                      "&24_rf=" + String(RainfallOneDay()) + "&tem=" + String(Temperature()) +
                      "&hum=" + String(Humidity()) + "&b_pr=" + String(BarPressure());
String server = "https://192.168.1.24/remote_weather_station/?";

// Im Loop: alle 300 s HTTP GET
if (++transferring == 300) {
  HTTPClient http; http.begin(server + weather_data);
  int httpCode = http.GET(); String payload = http.getString();

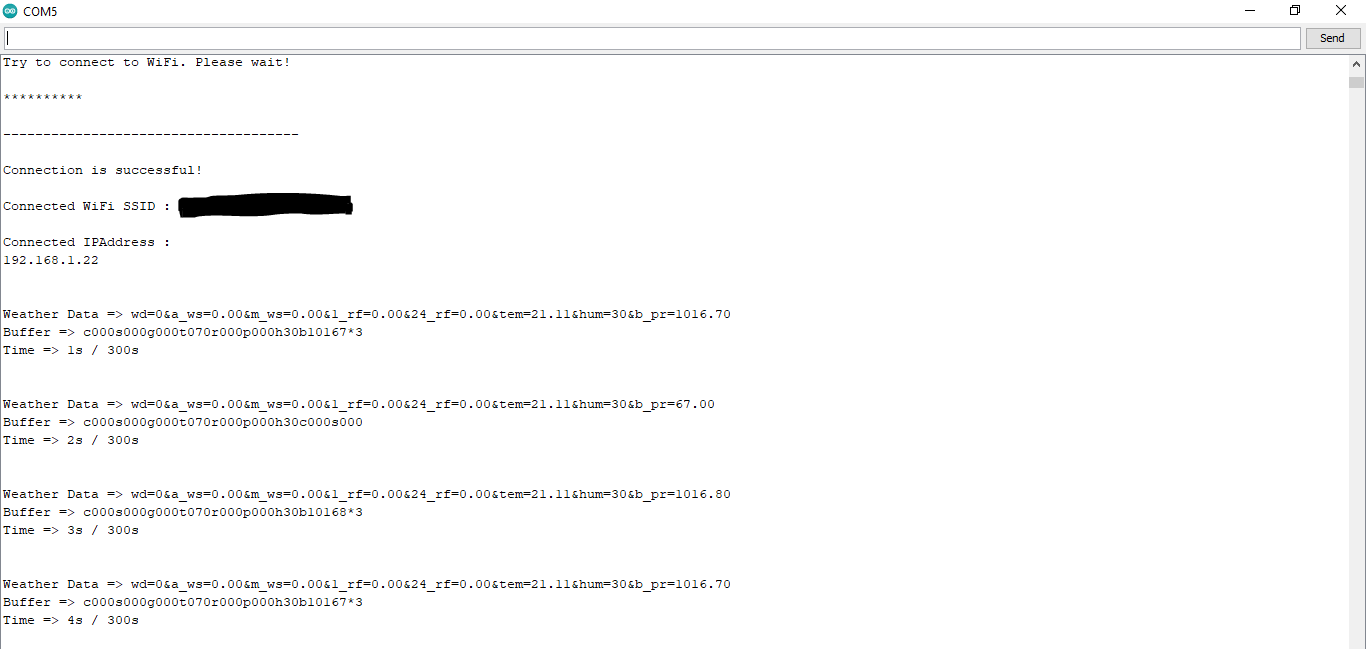

  Serial.println("HTTP Code => " + String(httpCode) + " Response => " + payload);
  http.end(); transferring = 0;
}
delay(1000);

Parser-Funktionen (Auszug):

int transCharToInt(char* buf, int start, int stop) { /* ASCII-Ziffern → int */ }
int WindDirection() { return transCharToInt(databuffer,1,3); }
float WindSpeedAverage() { return 0.44704 * transCharToInt(databuffer,5,7); } // m/s
float WindSpeedMax() { return 0.44704 * transCharToInt(databuffer,9,11); }
float Temperature() { return (transCharToInt(databuffer,13,15) - 32.0) * 5.0/9.0; } // °C
float RainfallOneHour() { return transCharToInt(databuffer,17,19) * 25.4 * 0.01; } // mm
float RainfallOneDay() { return transCharToInt(databuffer,21,23) * 25.4 * 0.01; }
int Humidity() { return transCharToInt(databuffer,25,26); }
float BarPressure() { return transCharToInt(databuffer,28,32) / 10.0; } // hPa

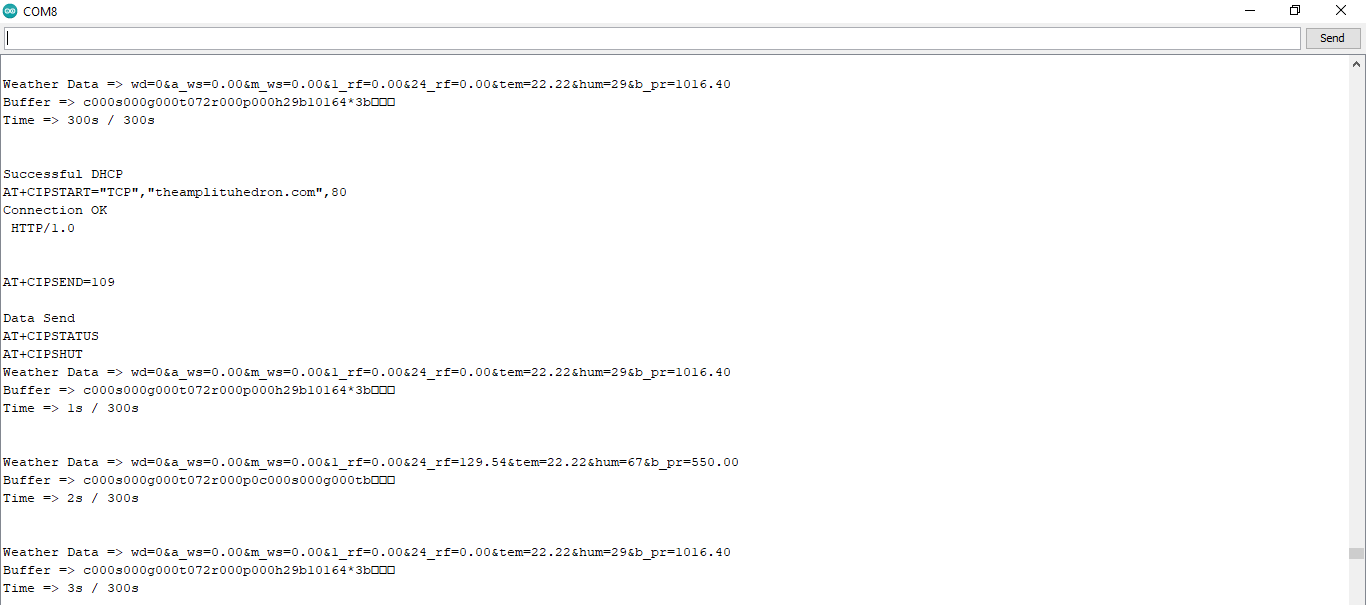

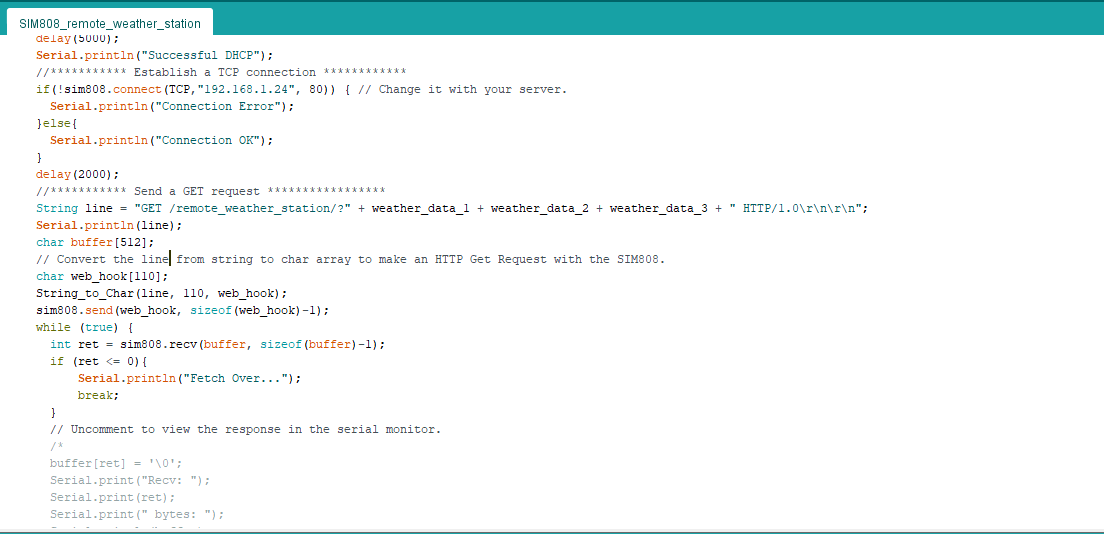

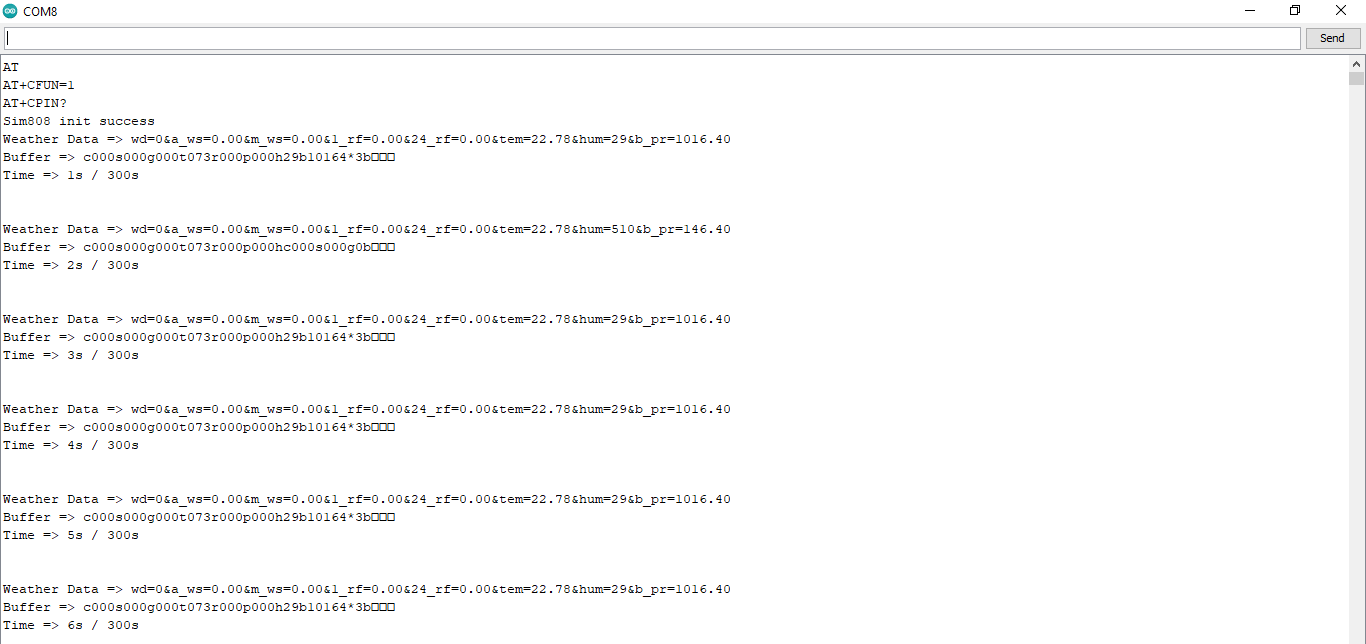

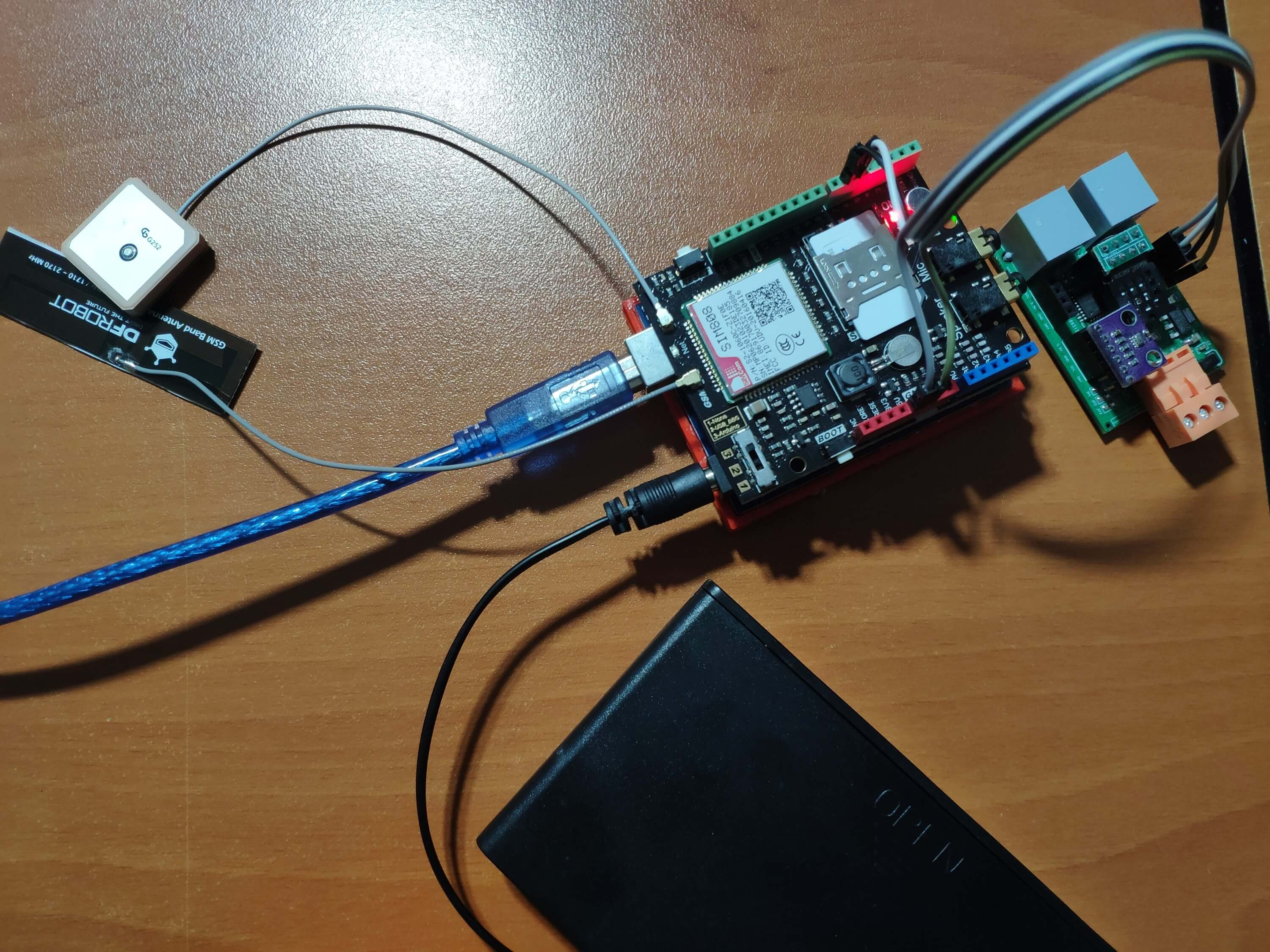

Schritt 4.1: Wetterdaten senden – SIM808 (GPRS)

Arduino Uno + SIM808 Shield für entfernten Standort. Code weitgehend identisch, Unterschiede:

• Bibliothek DFRobot_sim808.h.
• TCP-Verbindung zu Server (Port 80), HTTP/1.0 GET Request per sim808.send().
• DHCP-Join (cmnet), TCP-Connect, Senden, Empfangen, Close, Disconnect.
• Externe 7–23 V Batterie für SIM808 nötig. GPS/GSM-Antennen, SIM-Karte, Function-Switch (None→Arduino), Boot-Button drücken bis Net-LED 1 Hz blinkt, dann 3 Hz (Netz registriert).

Schritt 4.2: Datensatz über >3 Monate

Gesammelte Parameter (32219 Zeilen): Windrichtung, ø/max Windgeschwindigkeit, Regen 1 h/24 h, Temperatur, Feuchte, Luftdruck. CSV-Export: Remote Weather Station.csv.

Schritt 5: ANN mit TensorFlow/Keras trainieren

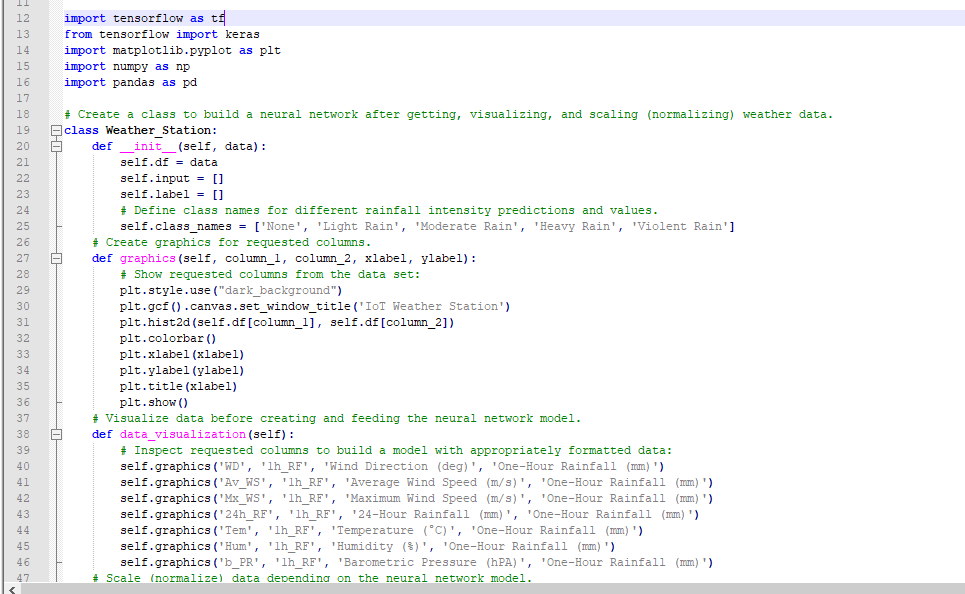

Python-Skript IoT_weather_station_neural_network.py (vollständig unten). Schritte:

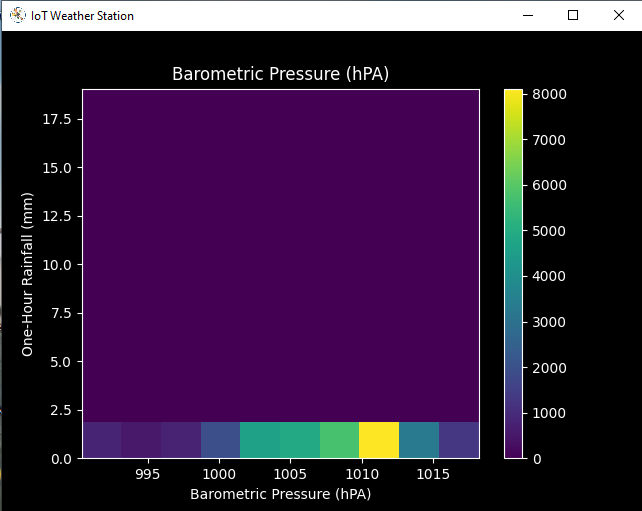

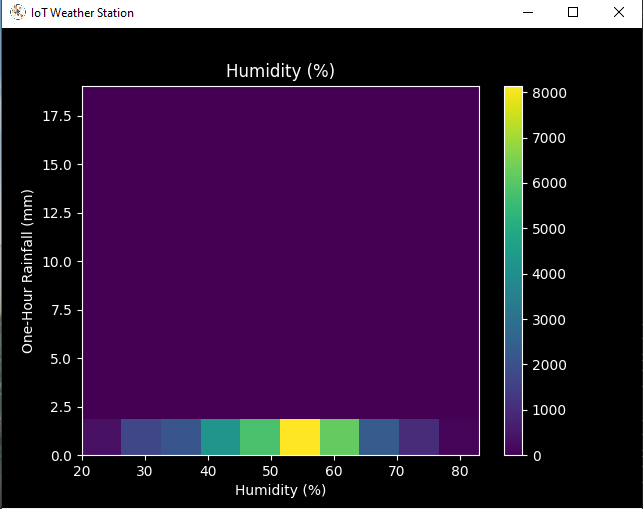

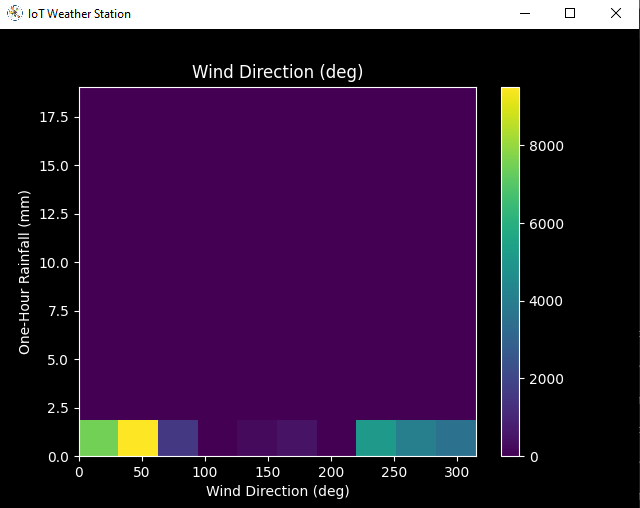

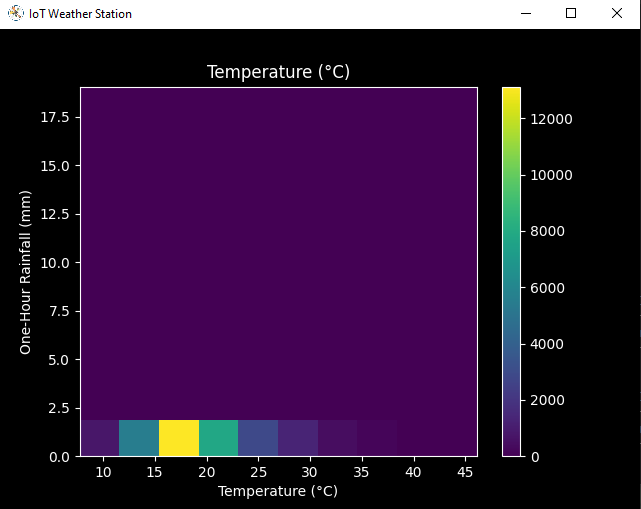

1. Datenvisualisierung (Matplotlib): Histogramme jedes Sensors vs. 1-h-Regen.
2. Skalierung/Normalisierung:
   • Windrichtung + Geschwindigkeit → Windvektor (X/Y-Komponenten via cos/sin), da 360°/0° zyklisch.
   • Temperatur / 25, Feuchte / 70, Druck / 1013, 24-h-Regen / 24.
3. Label-Erzeugung aus approx. Regenrate = (1h_RF + scaled_24h_RF) × 100:
   • 0: Kein Regen
   • 1: Leichter Regen (< 2,5 mm/h)
   • 2: Mäßiger Regen (2,5–7,6 mm/h)
   • 3: Starker Regen (7,6–50 mm/h)
   • 4: Heftiger Regen (> 50 mm/h)
4. Features: 7 skalierte Werte [scaled_WX, scaled_WY, scaled_max_WX, scaled_max_WY, scaled_Tem, scaled_Hum, scaled_bPR].
5. Split: 60 % Training, 40 % Test.

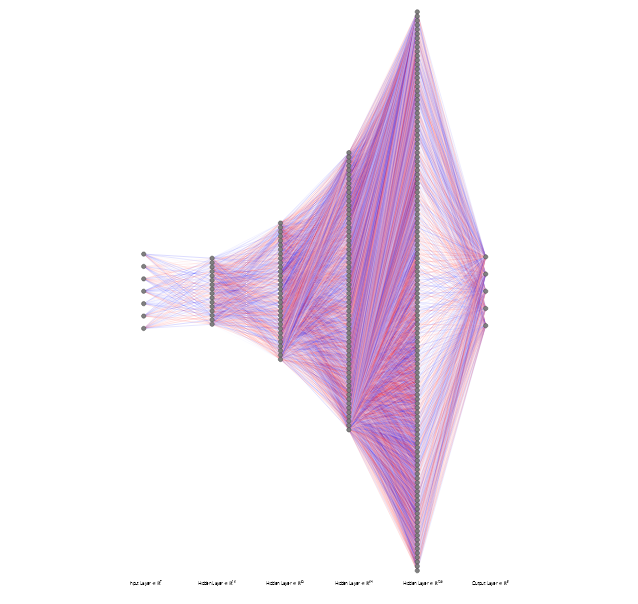

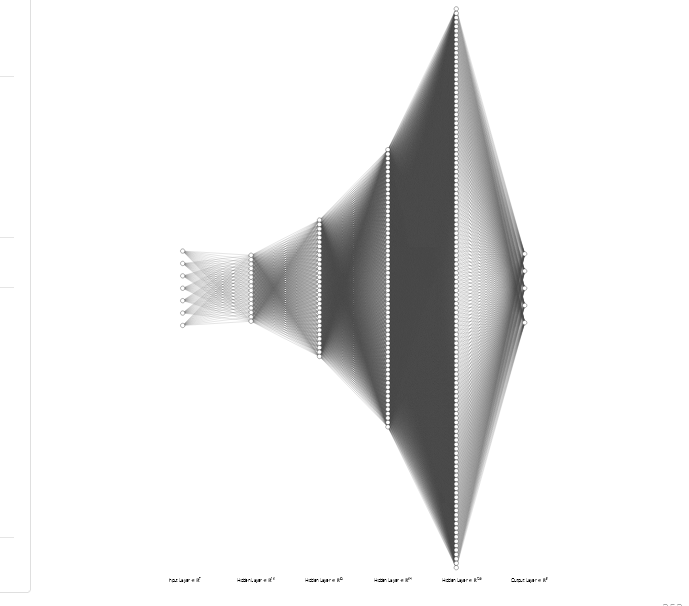

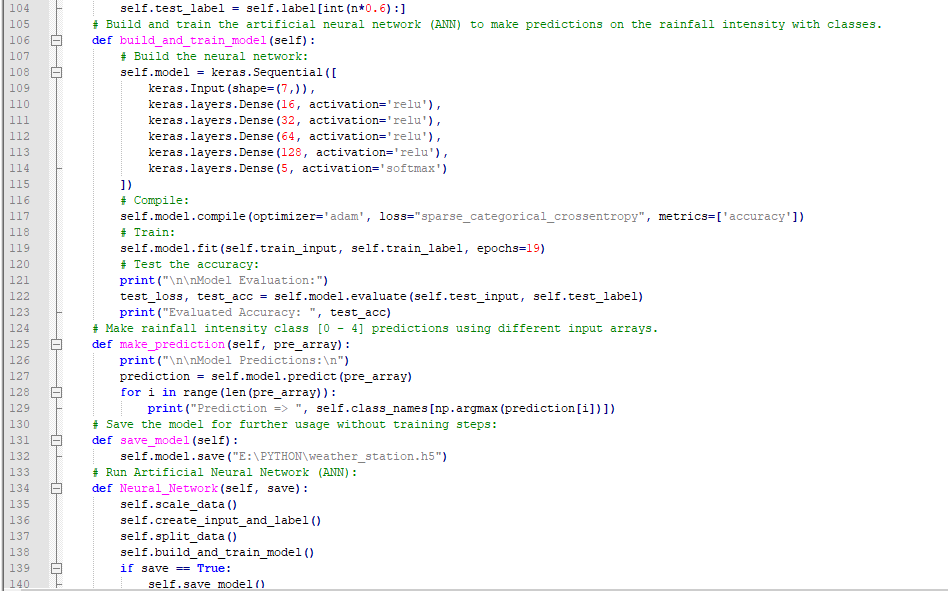

6. Modellarchitektur: Input(7) → Dense(16, ReLU) → Dense(32, ReLU) → Dense(64, ReLU) → Dense(128, ReLU) → Dense(5, Softmax).

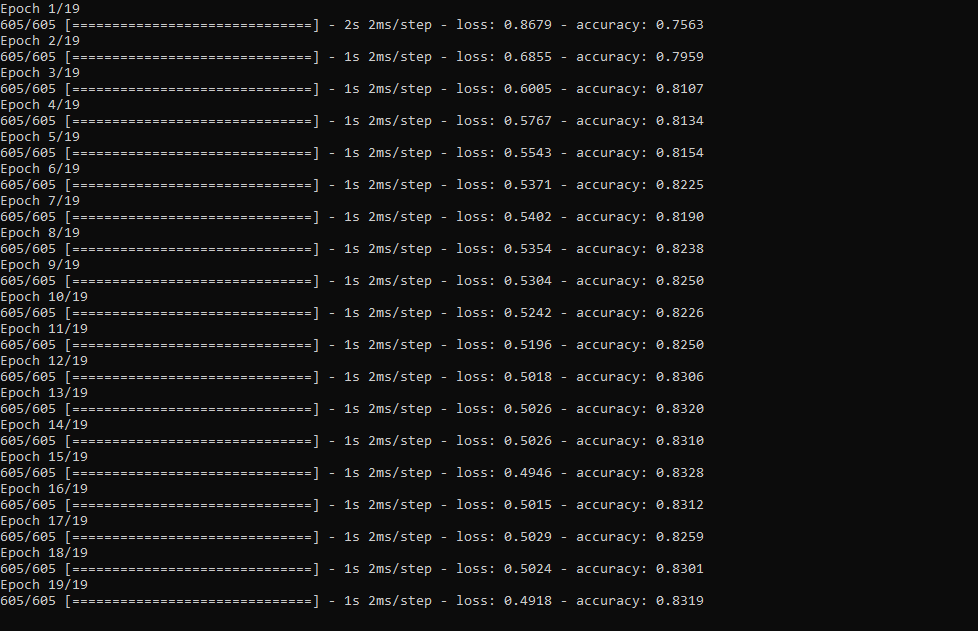

7. Training: Optimizer Adam, Loss sparse_categorical_crossentropy, 19 Epochen. Train-Accuracy 0,83–0,85.

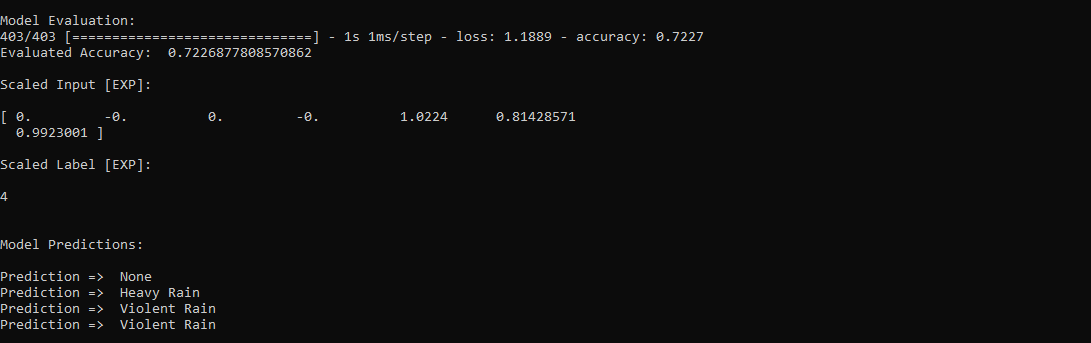

8. Evaluation: Test-Accuracy 0,72–0,73 (Overfitting durch noch kleinen Datensatz). Weitere Datensammlung läuft.
9. Vorhersage: model.predict() → argmax() für Klassenindex.

Beispiel-Vorhersagen

Eingabe (7 Features)	Klasse	Bedeutung
[0, 0, 0.318, 0.318, 0.699, 0.815, 0.993]	0	Kein Regen
[0, -0, 0, -0, 0.844, 1.0, 0.968]	3	Starker Regen
[0, 0, 0.45, 0, 0.876, 0.959, 1.001]	4	Heftiger Regen
[-0, -0, -0, -0, 0.822, 1.057, 0.993]	4	Heftiger Regen

Verkabelung

ESP8266

NodeMCU ESP-12E : Weather Station
VV (5V) --------- 5V
D5 -------------- RX
D6 -------------- TX
G --------------- GND

SIM808 + Arduino Uno

Arduino Uno: SIM808 Shield
D0 ------------ RX
D1 ------------ TX
D12 ----------- POWER
Weather Station:
5V ------------ 5V
D5 ------------ RX
D6 ------------ TX
GND ----------- GND

Hinweise: D0/D1/D12 durch Shield belegt. Externe 7–23 V für SIM808. Antennen, SIM, Function-Switch (1→3), Boot-Button.

Fazit & Ausblick

Nach >3 Monaten Datensammlung funktioniert das Modell als Ausgangsbasis. Weitere Datensammlung läuft. Potenzial:

• Schwarm von Stationen auf Farmen/Gewächshäusern für lokale Frühwarnung.
• Datenaustausch zwischen Stationen (Schwarm-Intelligenz).
• Anwendung: Wasserressourcen, Ertragssicherung, Ökosysteme, Hydrologie.

Referenzen

1. NIWA: Extreme weather – heavy rainfall.
2. Univ. Illinois: Excessive rainfall as damaging to corn yield as extreme heat, drought (ScienceDaily, 2019).
3. Andrew Culclasure: Using Neural Networks to Provide Local Weather Forecasts, Georgia Southern Univ., 2013.

Code-Dateien (GitHub / Projektseite)

• IoT_weather_station_neural_network.py (Python/TensorFlow)
• ESP12E_remote_weather_station.ino (Arduino/ESP8266)
• SIM808_remote_weather_station.ino (Arduino/SIM808)
• index.php & account_verification_token.php (Web-App)

Alle Dateien im Repository: Projektseite / GitHub.

Schaltpläne

Custom Parts

CSV-Datensatz: remote_weather_station_OobOCQNPSW.csv
