Berührungsloser Händewasch-Timer mit musikalischen Alerts

Komponenten und Zubehör

Arduino UNO	×	1
ProtoStax Gehäuse für Arduino	×	1
ProtoStax Gehäuse für Breadboards/Custom Boards	×	1
ProtoStax Horizontal Stacking Kit	×	1
Ultraschallsensor HC-SR04	×	1
ProtoStax Kit für Ultraschallsensor HC-SR04	×	1
Adafruit 0,56" 4-stelliges 7-Segment-Display mit I2C Backpack (Blau)	×	1
Adafruit Piezo Summer PS1240	×	1
Lötfreies Breadboard (Halbgröße)	×	1

Apps und Online-Dienste

• Arduino IDE

Über dieses Projekt

Händewaschen war immer wichtig für Krankheitsprävention und Gesundheit, aber durch die COVID-19-Pandemie erhielt es neue Bedeutung als Maßnahme zur Eindämmung der Ausbreitung.

Die CDC empfiehlt, die Hände mindestens 20 Sekunden lang zu schrubben. CDC-Richtlinie

🤓📚 ** Extra Infos ** 🤓📚 Wissenschaft hinter Händewaschen: CDC

Dieser berührungslose musikalische Händewasch-Timer wird durch Winken vor einem Ultraschallsensor aktiviert und zeigt den Countdown auf einem 7-Segment-Display an. Zusätzlich spielt er eine rotierende Auswahl von 20-Sekunden-Jingles aus einer vorprogrammierten Liste. Eigene Melodien lassen sich leicht durch Übertragung von Notenblättern hinzufügen.

Das Touchless Musical Hand Wash Timer in Aktion mit 4 Jingles:

• Happy Birthday
• Do-Re-Mi (Sound of Music)
• We Will Rock You (Queen)
• Jeopardy Theme Music

Meine Hände waren super-duper sauber! 😊

🤓📚 ** Extra Infos ** 🤓📚 „Happy Birthday“ zweimal singen dauert ca. 20 Sekunden und ist zum De-facto-Standard geworden – sogar Kanadas Premierminister Justin Trudeau sang es! Dr. Theresa Tam, Kanadas Chief Public Health Officer, bevorzugt We Will We Will Wash You! 😊 Beide Songs sind in unserem Timer enthalten.

Schritt 1 – Schaltplan

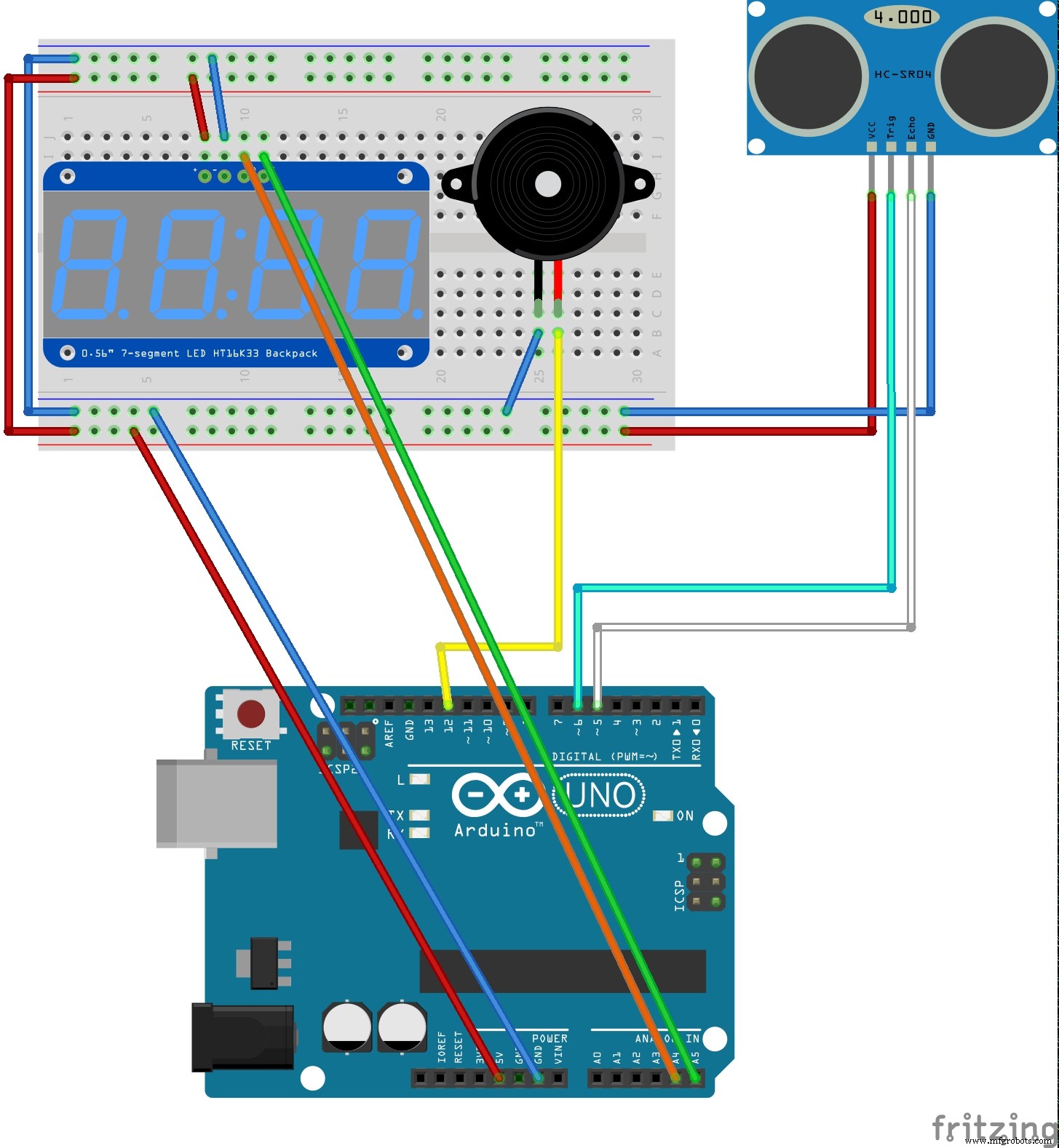

Verwendet: Arduino Uno, 7-Segment LED Backpack (I2C), HC-SR04 Ultraschallsensor, Piezo Summer. Siehe Schaltplan:

Schritt 2 – Planung und Aufbau

Neben Schaltplan und Programmierung wollte ich an das „fertige Produkt“ denken: Gehäuse und Montage. Ich nutzte stapelbare ProtoStax-Gehäuse für Arduino, Breadboard und den Ultraschallsensor (seitlich zugänglich).

Zuerst horizontales Stapeln der Arduino- und Breadboard-Basisplattformen:

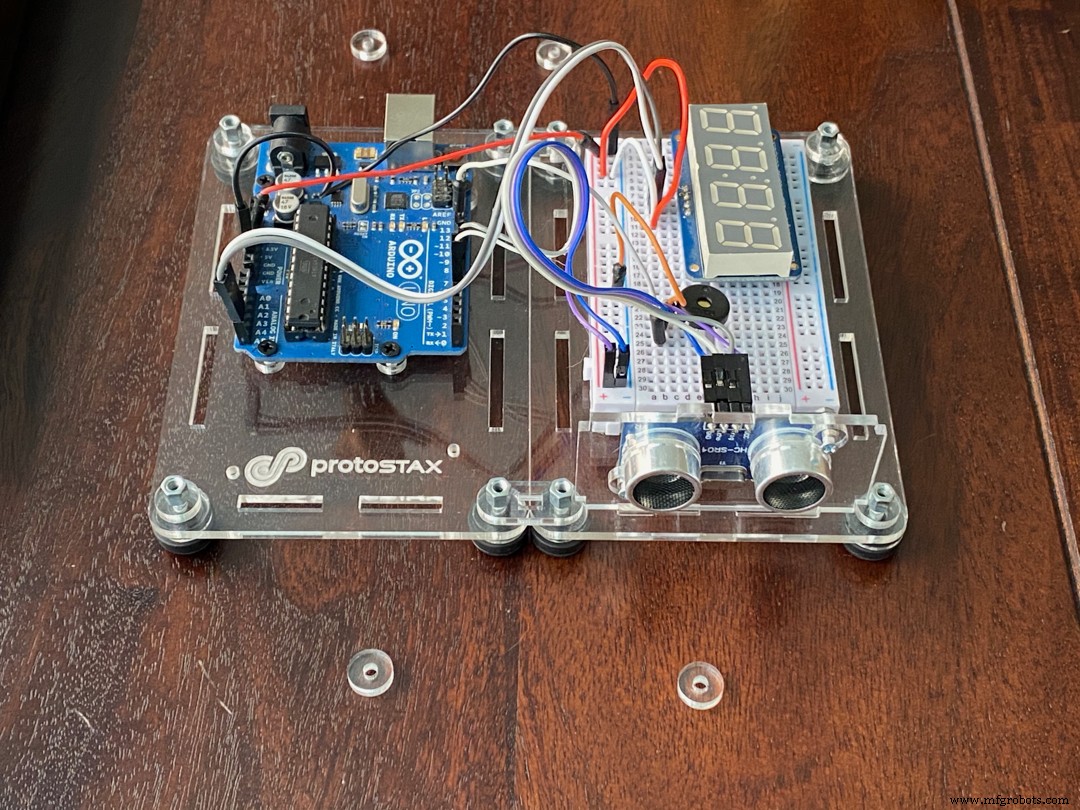

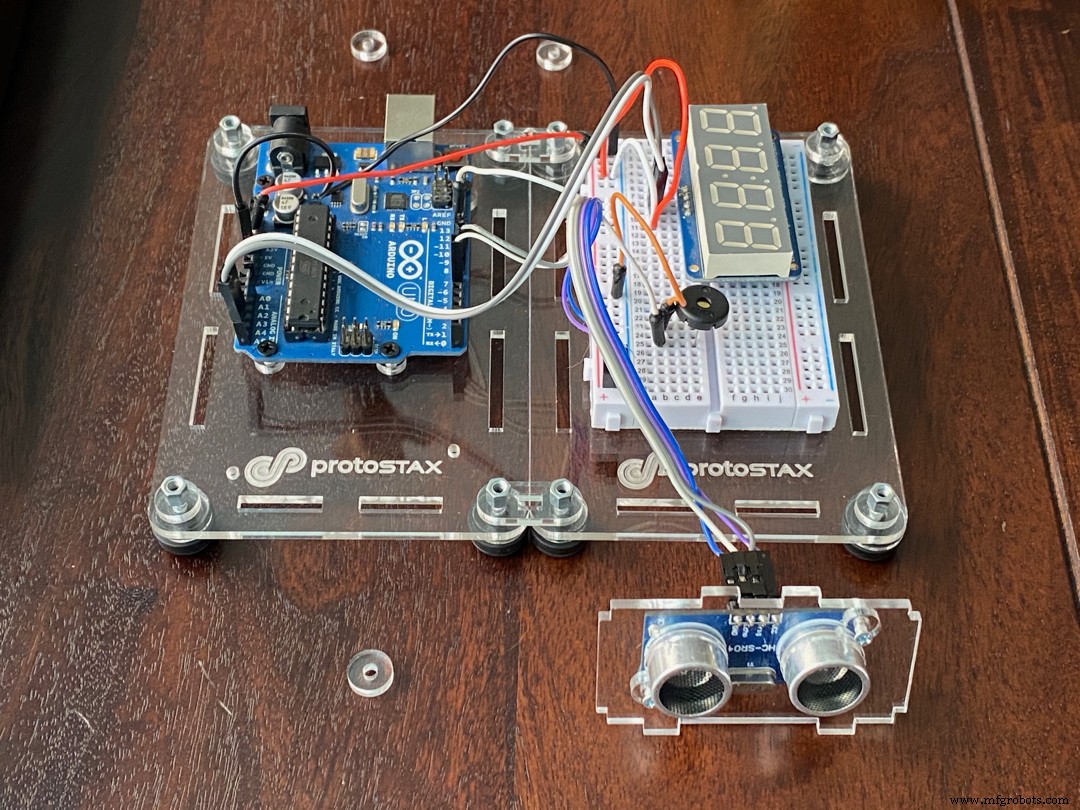

Dann Bestückung nach Schaltplan. HC-SR04 an der Seitenwand des ProtoStax-Kits befestigt, damit er nach Gehäusemontage zugänglich bleibt:

Schritt 3 – Programmierung und Test

Nach funktionsfähigem Prototyp entwickelte ich den Code. Details zum Code folgen unten. Hier ein Testvideo – mein iPhone 11 nahm das charakteristische Sonar-Pingen des Ultraschallsensors deutlich auf (sonst kaum hörbares Klicken)! 😊

Nach erfolgreichem Test: Gehäuse komplettieren (Seitenwände, Verbinder, Deckel):

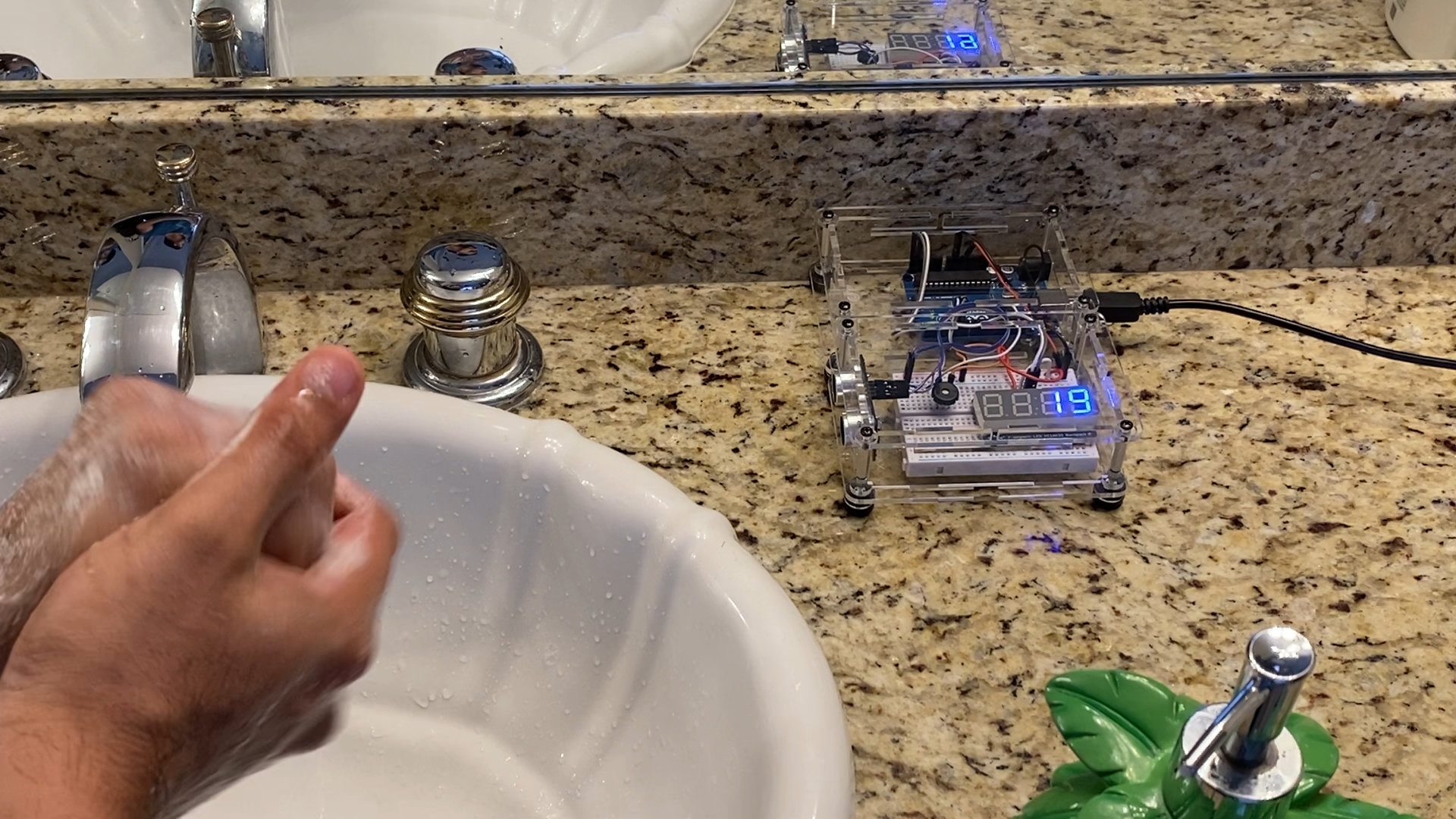

Das Video oben zeigt das finale „Produkt“ im Einsatz! 😊

Code verstehen

Komponenten initialisieren

Wir nutzen die Adafruit_7segment-Klasse der LED Backpack Library für das 7-Segment-Display:

Adafruit_7segment matrix = Adafruit_7segment();

Trig- und Echo-Pins des HC-SR04 als Output/Input definieren:

pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
matrix.begin(0x70);

Haupt-Loop (Übersicht)

1. Ultraschallsensor prüfen: Hand erkannt → Timer starten.
2. Wenn ja: aktuelle Zeit merken, Countdown auf 20 Sekunden setzen, nächstes Jingle auswählen (Round-Robin über Melodie-Array), startMusic auf 1 setzen.

if (distance < 10 && !startMusic) {
  startMusic = 1;
  countDown = 20;
  currentTime = millis();
  melodyNum = (melodyNum+1) % NUM_MELODIES(melodies);
}

Look Ma, kein delay()!

Zwei Dinge gleichzeitig: Countdown-Uhr aktualisieren UND Jingle zeitgerecht abspielen. delay() blockiert – nicht nutzbar.

tone() ist nicht-blockierend (nutzt Timer2). Wir nutzen millis() und lokale Variablen für verstrichene Zeit, um parallel andere Operationen auszuführen.

Musik transkribieren – der einfache Weg (Ganze, Viertel, Achtelnoten…)

Statt zwei separater Arrays (Noten, Dauer in ms) nutze ich ein Struct mit relativer Dauer (ganze, halbe, Viertel, Achtel, Sechzehntel) und Makros für punktierte Noten.

typedef struct Note { int frequency; float duration; } Note;
#define NOTE_WHOLE 1
#define NOTE_HALF 0.5f
#define NOTE_QUARTER 0.25f
#define NOTE_EIGHTH 0.125f
#define NOTE_SIXTEENTH 0.0625f
#define DOTTED(X) (X * 1.5f)

Beispiel „Happy Birthday“ (Notenblatt siehe Bild):

// Happy Birthday
Note melody[] = {
  {NOTE_G6, DOTTED(NOTE_EIGHTH)}, {NOTE_G6, NOTE_SIXTEENTH},
  {NOTE_A6, NOTE_QUARTER}, {NOTE_G6, NOTE_QUARTER},
  {NOTE_C7, NOTE_QUARTER}, {NOTE_B6, NOTE_HALF},
  {NOTE_G6, DOTTED(NOTE_EIGHTH)}, {NOTE_G6, NOTE_SIXTEENTH},
  {NOTE_A6, NOTE_QUARTER}, {NOTE_G6, NOTE_QUARTER},
  {NOTE_D7, NOTE_QUARTER}, {NOTE_C7, NOTE_HALF},
  {NOTE_G6, DOTTED(NOTE_EIGHTH)}, {NOTE_G6, NOTE_SIXTEENTH},
  {NOTE_E7, NOTE_QUARTER}, {NOTE_D7, NOTE_QUARTER},
  {NOTE_C7, NOTE_QUARTER}, {NOTE_B6, NOTE_QUARTER},
  {NOTE_A6, NOTE_HALF}, {NOTE_F7, DOTTED(NOTE_EIGHTH)},
  {NOTE_F7, NOTE_SIXTEENTH}, {NOTE_E7, NOTE_QUARTER},
  {NOTE_C7, NOTE_QUARTER}, {NOTE_D7, NOTE_QUARTER},
  {NOTE_C7, NOTE_HALF}
};

Eine Melodie besteht aus Noten-Array, Anzahl Noten und Dauer einer ganzen Note in ms:

typedef struct Melody { Note *notes; int numNotes; int wholeNoteDurationMs; } Melody;
#define MELODY_LENGTH(arr) (sizeof(arr)/sizeof(arr[0]))
Melody melodies[] = {
  {melody, MELODY_LENGTH(melody), 1250},
  {melody3, MELODY_LENGTH(melody3), 1000},
  {melody4, MELODY_LENGTH(melody4), 1000}
};

Im Loop: Countdown-Timer und Musik gleichzeitig. Jingle wird zu Ende gespielt, auch wenn 20 Sekunden schon abgelaufen sind (Countdown wird negativ). Bei zu kurzem Jingle wird es wiederholt, bis 20 Sekunden UND Musikende erreicht sind.

if (startMusic) {
  Melody mel = melodies[melodyNum];
  Note *m = mel.notes;
  int mSize = mel.numNotes;
  int speedUp = 1;
  noTone(TONE_PIN);
  for (int thisNote = 0; thisNote < mSize; thisNote++) {
    int noteDuration = mel.wholeNoteDurationMs * m[thisNote].duration / speedUp;
    unsigned long noteTime = millis();
    tone(TONE_PIN, m[thisNote].frequency, noteDuration);
    int pauseBetweenNotes = noteDuration * 1.30;
    unsigned long nowTime = millis();
    countDown = 20 - (int)((nowTime - currentTime)/1000);
    // Look Ma No delay()!
    while(millis() - noteTime <= pauseBetweenNotes) {
      countDown = 20 - (int)((millis() - currentTime)/1000);
      matrix.print(countDown);
      matrix.writeDisplay();
      delay(10);
    }
    noTone(TONE_PIN);
    matrix.print(countDown);
    matrix.writeDisplay();
  }
}

Vollständiger Code auf GitHub (Link unten). Empfehlung: Code von dort nehmen, nicht kopieren.

Projekt erweitern

1. Eigene Lieblingsmelodie transkribieren (mit NOTE- und Dauer-Makros). Andere Jingles auskommentieren, um Speicher zu sparen (oder Arrays in PROGMEM verschieben).
2. Melodien belegen SRAM (bei 4 Melodien 96% – 7-Segment-Library funktionierte nicht mehr). Lösung: PROGMEM für Note- und Melody-Arrays nutzen (fortgeschritten). Damit sinkt dynamischer Speicher von 76% auf 22% – Platz für viele Songs!

Weitere Ideen? Teilt sie unten! 😊 Happy Making! 😊

Code

ProtoStax Touchless Musical Handwash Timer Demo

GitHub Repository

Schaltpläne

Schaltplan für den berührungslosen musikalischen Händewasch-Countdown-Timer:
