Arduino Temperatursensor: Messung, Umrechnung & Anzeige in Fahrenheit

Komponenten und Zubehör

Arduino UNO	×	1
LCD 16×2 (Weiß auf Blau, Adafruit Standard)	×	1
Jumper-Kabel	×	1

Apps & Online-Dienste

Arduino IDE

Über dieses Projekt

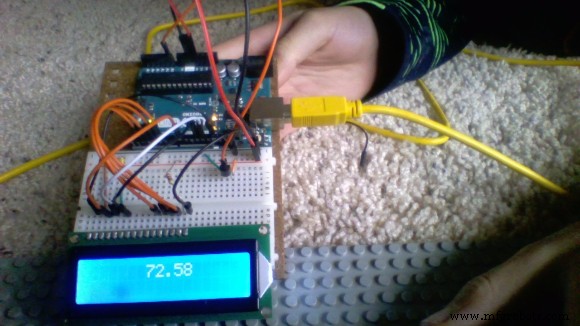

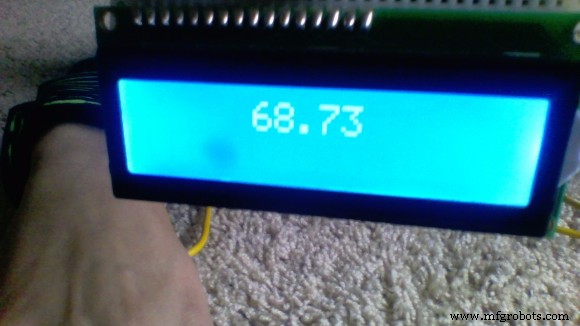

Der Sensor misst die Umgebungstemperatur, wandelt den Analogwert in Volt, dann in Celsius und schließlich in Fahrenheit um, und zeigt das Ergebnis auf dem LCD an.

Arduino Temperatursensor: Messung, Umrechnung & Anzeige in Fahrenheit

Verwendeter Sensor: Ein analoger Temperatursensor (z. B. TMP36 oder LM35) an Pin A0. Die Umrechnung erfolgt über die Formel:

Volt = (Analogwert / 965,0) × 5
°C = (Volt - 0,5) × 100
°F = °C × 9/5 + 32

Code

temp.ino (Arduino)

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4, D5, D6, D7
const int tmp = A0;
const int p = 8; // nicht verwendet im Loop

void setup() {
  lcd.begin(16, 2);
  Serial.begin(9600);
  pinMode(p, OUTPUT);
}

void loop() {
  digitalWrite(p, LOW);
  int raw = analogRead(tmp);
  float volt = (raw / 965.0) * 5.0;
  float c = (volt - 0.5) * 100.0;
  float f = c * 9.0 / 5.0 + 32.0;

  Serial.println(f);
  lcd.setCursor(5, 0);
  lcd.print(f);
  lcd.print(" F");
  delay(3000);
}

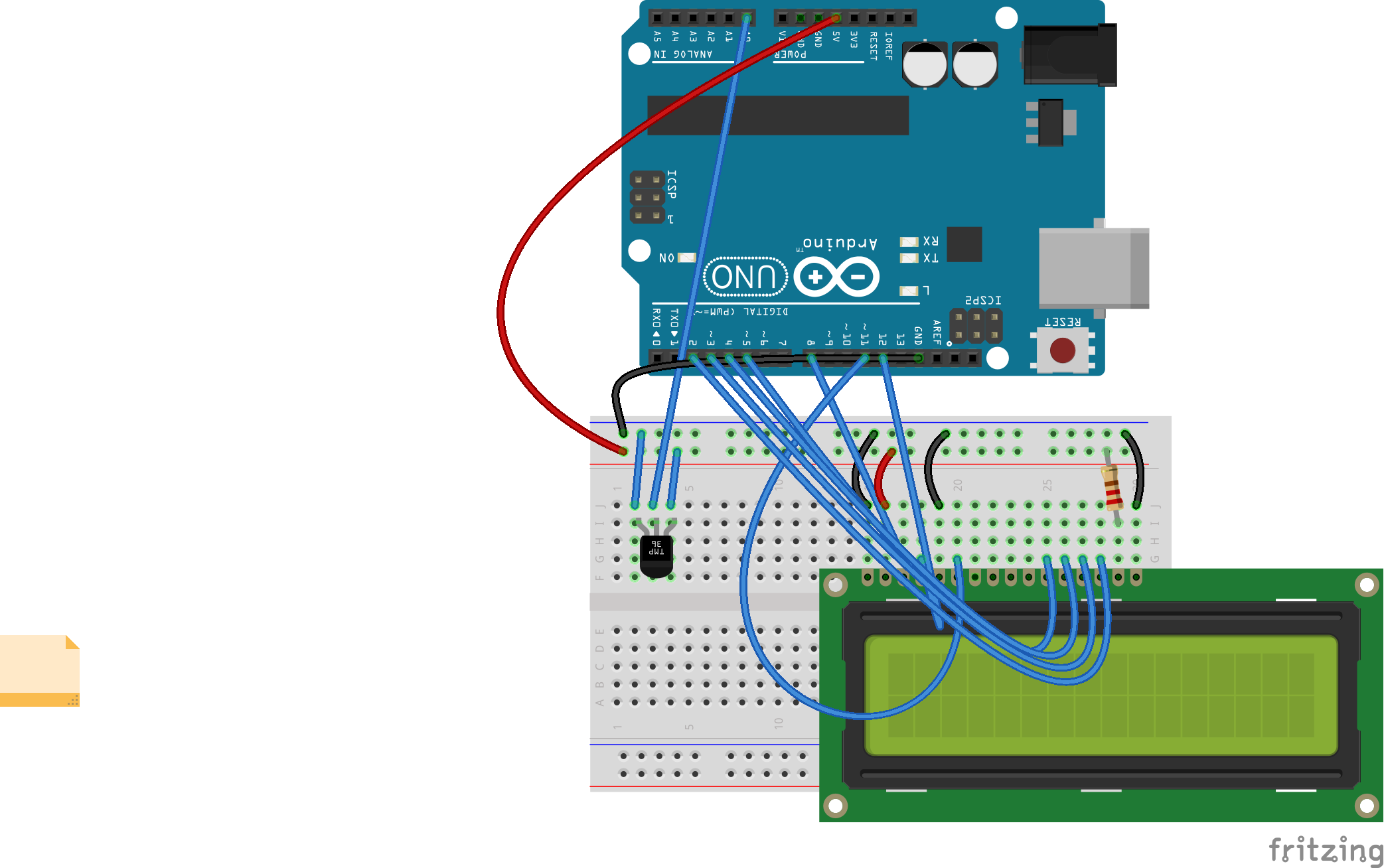

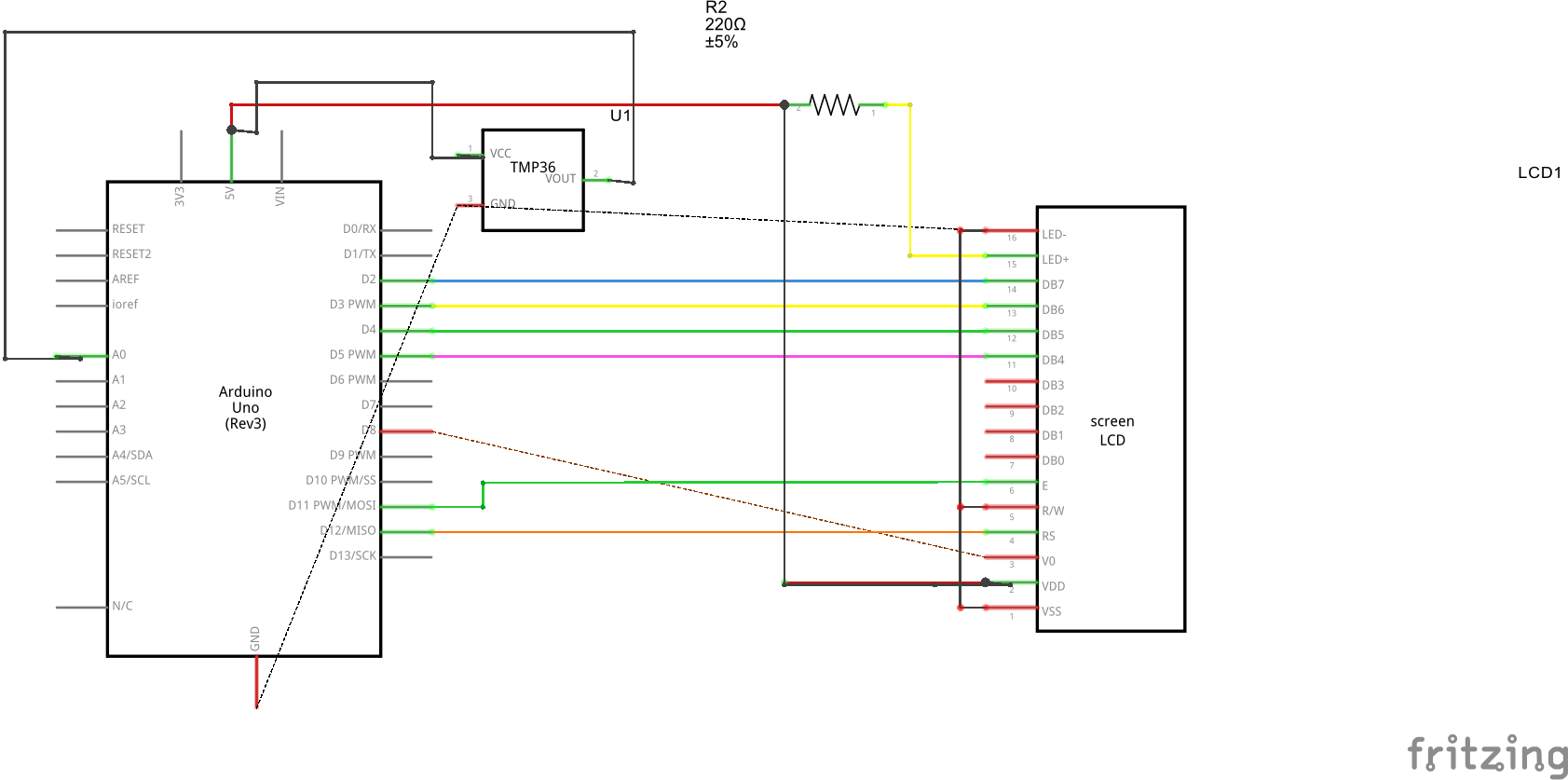

Schaltplan

Arduino Temperatursensor: Messung, Umrechnung & Anzeige in Fahrenheit

Fritzing-Datei: temp.fzz
