Bodenfeuchte-Monitoring in Echtzeit mit LCD-Display – Arduino DIY-Set

Komponenten und Zubehör

Benötigte Werkzeuge

• Lötkolben

Apps und Online-Dienste

• Arduino IDE
• circuito.io (für Schaltplan-Generierung)

Projektbeschreibung

Das Projekt zeigt die Anbindung eines Bodenfeuchtesensors an ein LCD-Display zur Anzeige der Messwerte. Der Autor vergisst regelmäßig das Gießen seiner Pflanzen, und seine Großmutter musste ihn daran erinnern. Deshalb wurde dieses Projekt gebaut, um die Bodenfeuchte sichtbar zu machen.

Der Schaltplan wurde mit circuito.io erstellt, indem Ein- und Ausgänge hinzugefügt wurden.

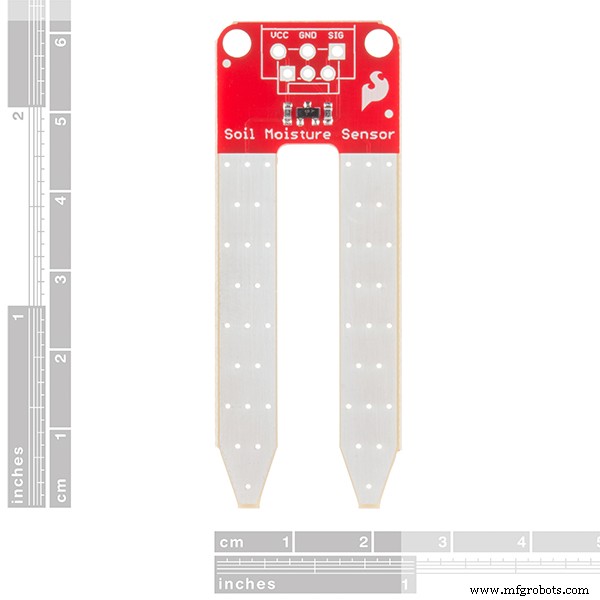

Bodenfeuchtesensor anschließen

• Sensor GND → Arduino GND
• Sensor Sig → Arduino A3
• Sensor VIN → Arduino 5V

LCD-Display anschließen (I2C)

• LCD GND → GND
• LCD SCL → Arduino A5
• LCD SDA → Arduino A4
• LCD VCC → Arduino 5V

Programmcode

#include

// LCD an Pins 5 (RS), 4 (Enable) – I2C-Adresse 0x27 wird in Library gehandhabt
LiquidCrystal lcd(5, 4);

const int analogInPin = A3;  // Sensor an A3 (nicht A5 wie im Originalkommentar)
int sensorValue = 0;

void setup() {
  lcd.begin(16, 2);
  delay(100);
}

void loop() {
  lcd.clear();
  lcd.print("Bodenfeuchte:");

  sensorValue = analogRead(analogInPin);

  lcd.setCursor(0, 1);
  lcd.print(sensorValue);

  delay(300);  // Warten für ADC-Stabilisierung
}

Hinweis: Im Originalcode war `analogInPin = A5` definiert, aber der Sensor wird laut Verdrahtung an A3 angeschlossen. Der Code oben wurde korrigiert.

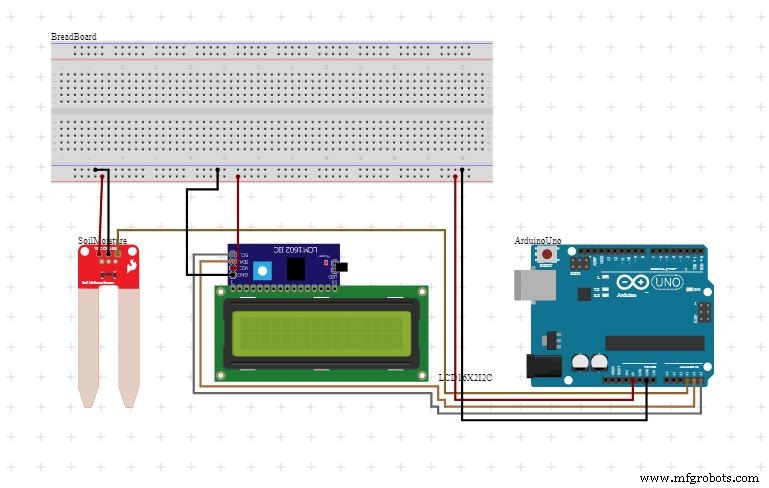

Schaltplan
