Herzfrequenzüberwachungssystem

Notwendige Werkzeuge und Maschinen

Lötkolben (generisch)

Apps und Onlinedienste

	Arduino-IDE
	Arduino Web Editor
	NI LabVIEW Community Edition

Über dieses Projekt

Einführung

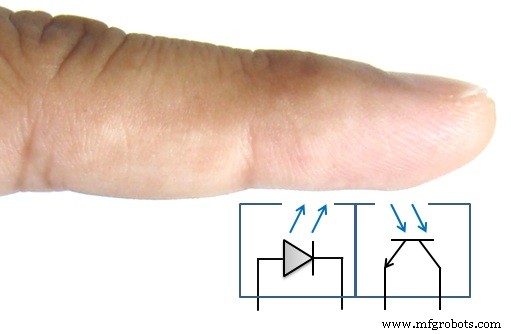

In diesem Projekt möchte ich beschreiben, wie man ein einfaches und einfaches Herzfrequenzüberwachungssystem mit einer LED und einem Fototransistor herstellt, um einen Herzschlag im Finger zu erkennen. Dieses Projekt verwendet eine PPG-Methode, sodass der Sensor mit diesem Algorithmus Ihren Herzschlag in BMP (Schläge pro Minute) erkennen kann.

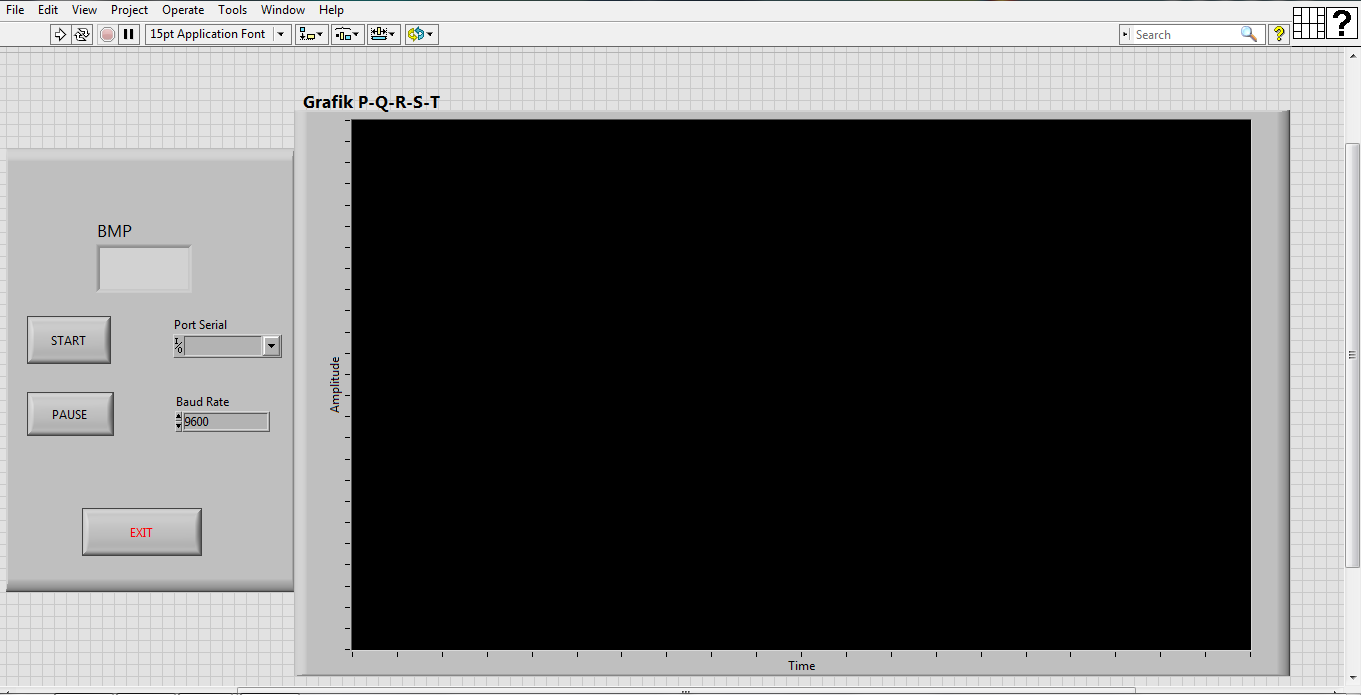

Die Grafik zeigt und bewertet eine Herzschlag-Visualisierung mit LabView, wobei wir Fuzzy-Logik verwenden, um dieses Programm zu erstellen, und ich muss ein Programm erstellen, das die Grafik des Herzschlags anzeigen und den Wert über eine Sekunde anzeigen kann.

Schaltpläne

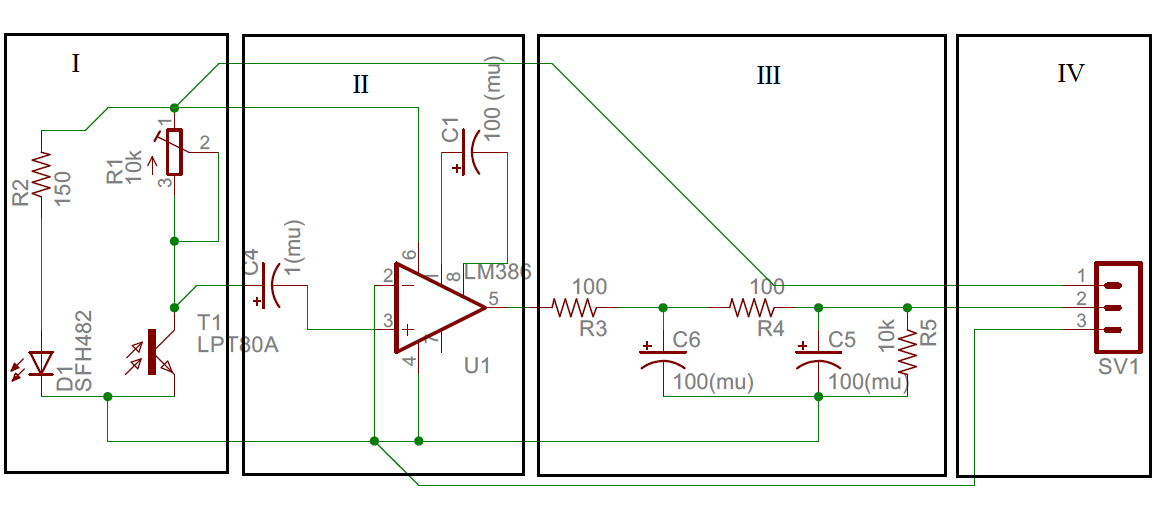

Bereiten Sie alle Teile vor und folgen Sie dem Schema. Da es ein altes Projekt ist, habe ich es nicht in Fritzing geschafft; Ich habe einen Eagle verwendet, um einen Schaltplan zu erstellen. Es ist das gleiche wie Fritzing, aber etwas schwieriger.

• Zunächst enthält der Sensor die Infrarot-LED und den Fototransistor, daher benötigen wir einen Widerstand, um den Spannungswert im Sensor zu halten.

• Zweitens ist der Verstärker. Bei Verwendung eines LM386 als Audioverstärker erzielt er eine Verstärkung bis zum 200-fachen mit einer Konfiguration, die eine Verstärkung in nur 20 Sekunden erreicht.

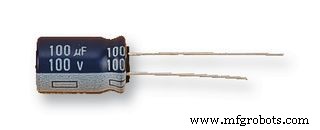

• Als nächstes folgt die Signalkonditionierung. Verwenden Sie einen Tiefpassfilter, um zu vermeiden, dass die DC-Komponente im ADC gelesen wird. Wir haben eine Frequenzbegrenzung von 150 Hz verwendet.

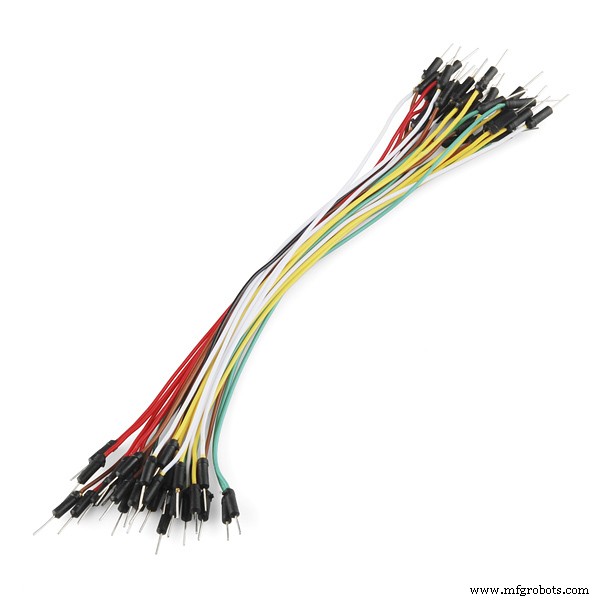

• Der letzte ist der Jumper, der Arduino versorgt und signalisiert.

Software

Für dieses Projekt habe ich zwei Softwareprogramme verwendet:Arduino IDE und LabView. Das Programm in Arduino können Sie unten herunterladen; Daher gebe ich nur ein Tutorial für LabView, weil ich weiß, dass Sie bereits mit Arduino vertraut sind.

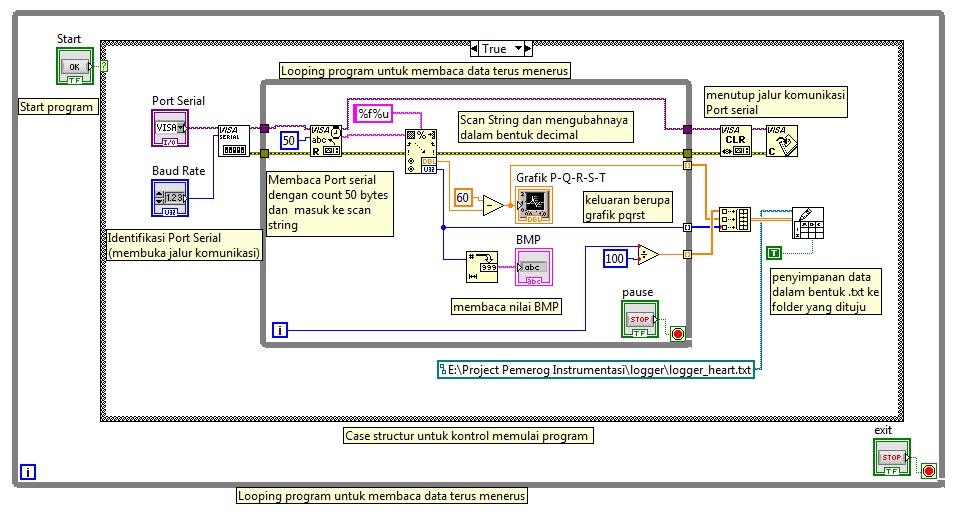

Sie können sehen, dass dies das Schema von LabView ist, um eine Schleife und einen Algorithmus mit Fuzzy-Logik zu erstellen. Sie können also sehen, dass das LabView von Linx eine Verbindung herstellen muss (Sie können oben sehen), dies ist ein Programm wie eine Firmata, um Verbindungen von Arduino zu LabView herzustellen. Das vollständige Tutorial zu Linx finden Sie auf dieser Seite.

Fazit

Daher kann ich Ihnen nur dies in meinem zweiten Projekt geben, es tut mir leid, da es zu diesem Projekt kein Video gibt. Ich hoffe für das nächste Projekt kann ich ein vollständiges Projekt mit Video und Messergebnis präsentieren.

Hinzufügen einer Bibliothek für Arduino, um das Projekt hier abzuschließen.

Danke fürs Lesen!

Code

Herzfrequenzskizze

Herzfrequenzprogramm voll

Häufigkeitsmessbibliothek

Schaltpläne
