Steckverbinder mit Einsätzen in E3.cable

In diesem Artikel erfahren Sie, wie Sie mit Steckverbindern mit Einsätzen in E3.cable arbeiten. Die neuen Features der E3.series 2021 bieten die Möglichkeit, die Einsätze als Gruppe von Pins oder als komplettes Gerät zu positionieren. Sehen Sie sich den vollständigen Videoartikel an und optimieren Sie Ihre Prozesse!

Anschlussauswahl und 3D-Ansicht

Zunächst wird der gewünschte Konnektor aus der Datenbank ausgewählt. Der Name des Steckers und seines Lieferanten sind unten angegeben:

• 09330062701
• Harting

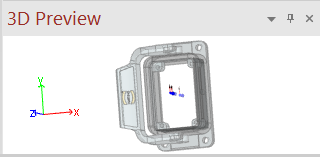

Connector-3D-Ansicht

Wenn Sie auf die Datenbankelemente klicken, wird die 3D-Visualisierungsoption für das Bauteil angezeigt. Sie können das Teil verschieben, drehen und verschiedene Ansichten auswählen, um das Teil anzuzeigen.

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!
Klicken Sie auf das Banner unten

Konnektor einfügen

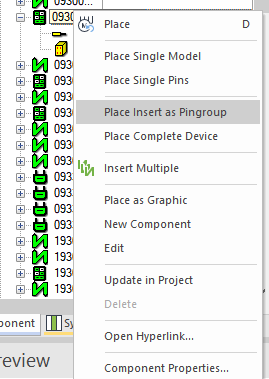

Dann wird der Stecker als Gruppe von Pins (zum Einstecken) und auch als komplettes Gerät hinzugefügt. Dazu wird mit rechter Maustaste auf das Bauteil geklickt, die Optionen "Einfügen als Pingruppe platzieren" und "Komplettes Gerät platzieren" ausgewählt.

Optionen "Einfügen als Pingruppe platzieren" und "Komplettes Gerät platzieren" für einen Anschluss auf E3.series.

Vollständiges Video ansehen

Abonnieren Sie hier unseren Youtube-Kanal für weitere technische Videos.

Unterschiede zwischen den Optionen

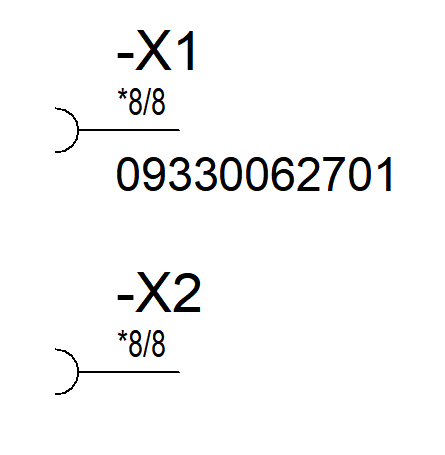

Mit dem Befehl „Einfügen als Pingruppe platzieren“ wird für jeden Stecker und Einsatz im ausgewählten Stecker / Einsatz ein Symbol platziert, das alle Pins repräsentiert. Da das Gerät im Beispiel nur ein Symbol hat, wurde ein einzelnes Symbol mit allen Pins hinzugefügt. Wenn es mehr Symbole gäbe, würden sie hinzugefügt.

Unterschiede zwischen den Funktionen

Mit dem Befehl "Complete Device platzieren" wird ein Symbol mit allen Pins platziert, die im ausgewählten Stecker / Insert enthalten sind.

Im Beispiel platziert der Befehl ein Symbol, das alle Pins gruppiert.

Wir können die Unterschiede in der Gerätetabelle des Projekts sehen.

Unterschiede zwischen den Optionen in der Gerätetabelle
