So legen Sie die Herstellungslänge für Kabel und Kabelbäume fest

In diesem Artikel erfahren Sie, wie Sie die sichtbare und die Fertigungslänge für die Segmente in E3.series anpassen. Mit dem Einfügen eines Formboard-Blattes werden alle Funktionalitäten des E3.formboard-Moduls freigeschaltet und Sie haben das komplette Werkzeug zur Herstellung von Kabeln und Kabelbäumen. Sehen Sie sich den vollständigen Videoartikel an und optimieren Sie Ihre Prozesse!

Formboard-Blatt und Funktionen

Zunächst wird dem Projekt ein neues Formboard-Blatt hinzugefügt. Damit stehen alle Funktionen und Optionen des E3.formboard-Moduls zur Verfügung.

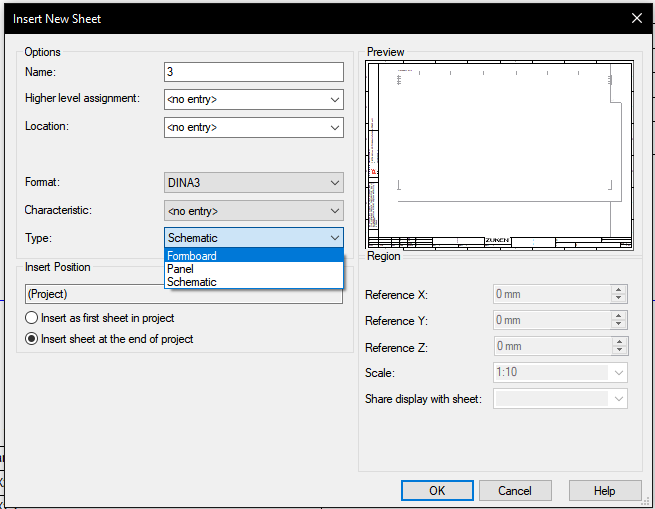

Einfügen von Formboard Type Sheet in das Projekt

Somit sind sie aktiviert:

• Die grafischen Komponenten beweglicher Geräte im Projekt;
• Visualisierung von Richtungslinien in Verbindungen;
• Definitionen in voller Länge.

Testen Sie JETZT das branchenführende E-CAE E3.series-Tool der Welt mit technischen Schulungen!

Klicken Sie auf das Banner unten

Scheinbare Größe und Herstellungsgröße

Anschließend wird die Verbindung zwischen den Anschlüssen ausgeführt und mit der Option "Unterschiedliche Längen markieren" kann der Unterschied zwischen realer und scheinbarer Länge der Verbindungen im Projekt visualisiert werden. Wenn die Option aktiviert ist, werden alle Verbindungen, die eine andere dargestellte Größe als die Fertigungsgröße haben, in Rot angezeigt.

Richtungslinien von Segmenten in E3.series

Außerdem können Sie die Richtungslinien der Verbindungen sehen, indem Sie sie auswählen.

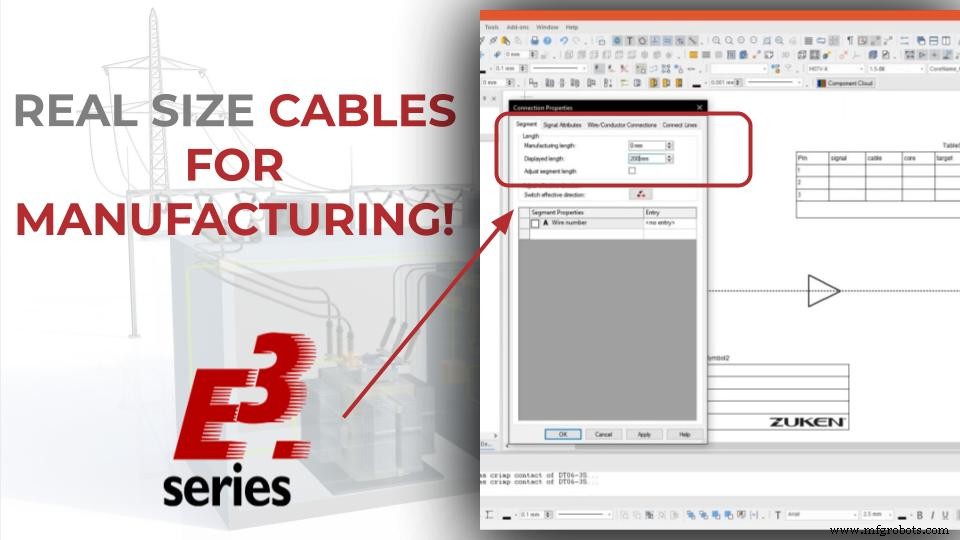

Vollständiges Video ansehen

Abonnieren Sie hier unseren Youtube-Kanal für weitere technische Videos.

Längendefinition

Um die Darstellungs- und Fertigungslängen einzustellen, klicken Sie mit der rechten Maustaste auf die gewünschte Verbindung und "Verbindungseigenschaften". Es öffnet sich ein Fenster mit verschiedenen verfügbaren Verbindungseinstellungen.

Im Abschnitt "Segment" können Sie die Parameter "Fertigungslänge" und "Angezeigte Länge" einsehen. Wenn diese Einstellungen unterschiedlich sind und die Option "Unterschiedliche Längen markieren" aktiviert ist, wird das ausgewählte Segment rot angezeigt. Bei Gleichheit wird das Segment blau markiert. Sehen Sie den Unterschied:

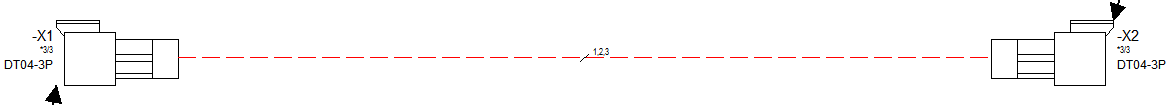

Segment mit unterschiedlicher scheinbarer und Fertigungslänge

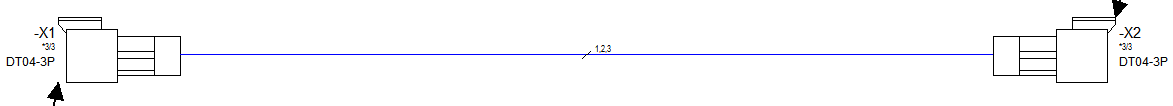

Segment mit gleicher scheinbarer Länge und Herstellung

Die Anpassung erfolgt mit 200 mm für jeden Parameter und am Ende ist es möglich, die richtig konfigurierte Verbindung mit derselben scheinbaren und hergestellten Größe zu sehen.
