Wie verdrahte ich analoge und IP-PTZ-Kameras mit DVR und NVR?

Arten von analogen und PoE-IP-PTZ-Kameras und ihre Kabelverbindung mit DVR und NVR

In unseren vorherigen Beiträgen haben wir die grundlegende Verkabelung und Verbindung von analogen und IP-Kameras mit NVR und DVR-Sicherheitssystem gelernt. Heute werden wir die Installation der Verkabelung von IP- und analogen PTZ-Kameras besprechen .

Was ist eine PTZ-Kamera?

PTZ-Kamera ist die abgekürzte Form von „PAN-TILT-ZOOM Camera“. “. Es ist eine speziell entwickelte Überwachungskamera mit mehreren Merkmalen und Funktionen. Eine Schwenk-Neige-Zoom- oder PTZ-Kamera kann die Bewegungsrichtung ändern und steuern und automatisch über DVR/NVR-Systeme oder manuell über die Joystick-PTZ-Steuerung ein- und auszoomen.

In den neuesten DVR- und NVR-Sicherheitssystemen kann eine PTZ-Kamera über das Internet mit einem Computersystem oder Mobilgerät gesteuert werden. Auf diese Weise kann die Bewegung der PTZ-Kamera von überall mit aktiver Internetverbindung überwacht und gesteuert werden.

Ein spezieller Motortyp, der als „Schrittmotor“ bekannt ist, wird in PTZ-Kameras zur Bewegungssteuerung verwendet, die in periodischen Schritten betrieben werden. Diese Motoren werden verwendet, um die Kamera „links“, „rechts“, „oben“ und „unten“ zu bewegen.

Neueste IP-PTZ-Kamera kann schwenken (horizontal ) bis zu „360° “ und neigen bis zu „180° “ (vertikal ) und mit dem Zoom Fähigkeit von „112° “ und der optische Zoom reichen von 3x auf 30x ohne die Bildqualität zu reduzieren.

• Verwandter Beitrag:Wie installiere ich eine CCTV-Kamera? CCTV-Kamerainstallation mit DVR

Wie funktioniert die PTZ-Kamera?

Mal sehen, wie PTZ-Kameras schwenken, neigen und zoomen.

• PAN: Eine PTZ-Kamera kann sich horizontal (links und rechts) bis zu 360 Grad kreisförmig bewegen, um einen großen Bereich abzudecken.
• NEIGUNG: Die neuesten Kameramodelle können um bis zu 180 Grad nach oben und unten geneigt werden und sind in der Lage, einen großen vertikalen Bereich abzudecken.
• ZOOM: Um die Bildqualität beizubehalten, wird empfohlen, die Kamera nicht zu weit zu zoomen, auch wenn sie durch Ändern der Lenz-Brennweite bis zu 30-fach ein- und auszoomen kann.

Arten von PTZ-Kameras

Es gibt die folgenden vier Grundtypen von PTZ-Kameras:

• Analoge PTZ-Kameras
• IP-PTZ-Kameras
• HD-CVI-Kameras
• ePTZ- oder VPTZ-Kameras

Lassen Sie uns kurz die verschiedenen Technologien diskutieren, die für PTZ-Kameras verwendet werden.

Analoge PTZ-Kameras

Analoge PTZ-Kameras haben eine Reichweite von bis zu 300 Metern (1000 Fuß), aber aufgrund des hohen Spannungsabfalls können sie für Video nur bis zu 45 Meter (150 Fuß) mit Strom versorgt werden und RS-485-Bereich. Der Spannungsabfall kann reduziert werden, indem die Kameras separat mit Strom versorgt werden oder eine Stromversorgung mit hoher Ampere bereitgestellt wird (z eine empfohlene Methode, um dies zu tun und die Grenze von 45 Metern (150 Fuß) zu überschreiten).

Analogkameras verwenden das BNC-Kabel für das Videosignal, um es an den DVR (Digital Video Recorder) zu senden. Außerdem werden separate Stromkabel benötigt, um die Kameras mit Strom zu versorgen. Das RS-485-Kabel kann verwendet werden, um die analoge Kamera an den DVR- oder PTZ-Controller anzuschließen, um die Bewegung der Kamera zu steuern.

IP-PTZ-Kameras

IP-PTZ-Kameras haben aufgrund der verleumdeten Netzwerkbeschränkung eine Reichweite von bis zu 100 Metern (300 Fuß). Da Strom- und Videosignale über ein einzelnes PoE (Power over Internet) RJ45-, Cat5- oder Cat6e-Kabel übertragen werden können, kann die Länge nicht ohne zusätzliche Geräte erweitert werden. Zu diesem Zweck kann ein PoE-Injektor verwendet werden, um die Längenbegrenzung auf weitere 100 Meter (300 Fuß) zu erweitern.

Die IP-Kamera kann über PoE-Kabel von Kameras und RJ45-, Cat5- oder Cat6e-Kabeln direkt mit dem NVR (Netzwerk-Videorecorder) verbunden werden. Es ist also nicht erforderlich, die Kameras über eine separate Stromversorgung mit Strom zu versorgen, da die Cat5- oder Cat6e-Kabel in der Lage sind, die Stromversorgung bereitzustellen und die Videosignale von der Kamera zum NVR zu übertragen. Ein optionaler PTZ-Controller kann verwendet werden, um die Bewegung manuell zu steuern, indem er über ein RJ45-Kabel mit dem DVR und einem Router-Switch verbunden wird.

HD-CVI-Kameras

HD –CVI ist die abgekürzte Form von High Definition Composite Video Interface . In CCTV-Kameras verwendet die neueste HD-CVI-Technologie ein einziges Koaxialkabel, um die Steuer-, Audio- und HD-Videosignale mit bis zu 1920 x 1080 „2 Megapixel“ (1080p-Videoauflösung) zwischen Sender und Empfänger zu übertragen. Die Auflösungsrate ist 450 % besser als bei analogen Kameras.

ePTZ- oder VPTZ-Kameras

ePTZ oder VPTZ (auch bekannt als Virtual Pan-Tilt-Zoom) sind Kameras, die ein Bild ohne physische Kamerabewegung digital schwenken, neigen und zoomen, da ePTZ sich auf eine Software bezieht Funktion statt Hardware. Sie können eine Drehung um bis zu 360 Grad abdecken und einen großen Bereich abdecken, verringern jedoch die Bildqualität beim digitalen Zoomen und Vergrößern erheblich, da die Pixel vergrößert werden.

VPTZ werden auch als „Digitalzoom“ bezeichnet, da sich die Kamera nicht physisch bewegt, aber die Navigation und Skalierung digital gesteuert werden kann, wenn ePTZ oder VPTZ mit dem DVR oder NVR verbunden sind um die Aufzeichnung später bei Bedarf zu analysieren.

• Verwandter Beitrag: How to Install PoE IP CCTV Cameras with NVR Security System

Sehen wir uns nun an, wie analoge und IP-PTZ-Kameras wie folgt mit dem NVR/DVR und dem PTZ-Controller verbunden werden.

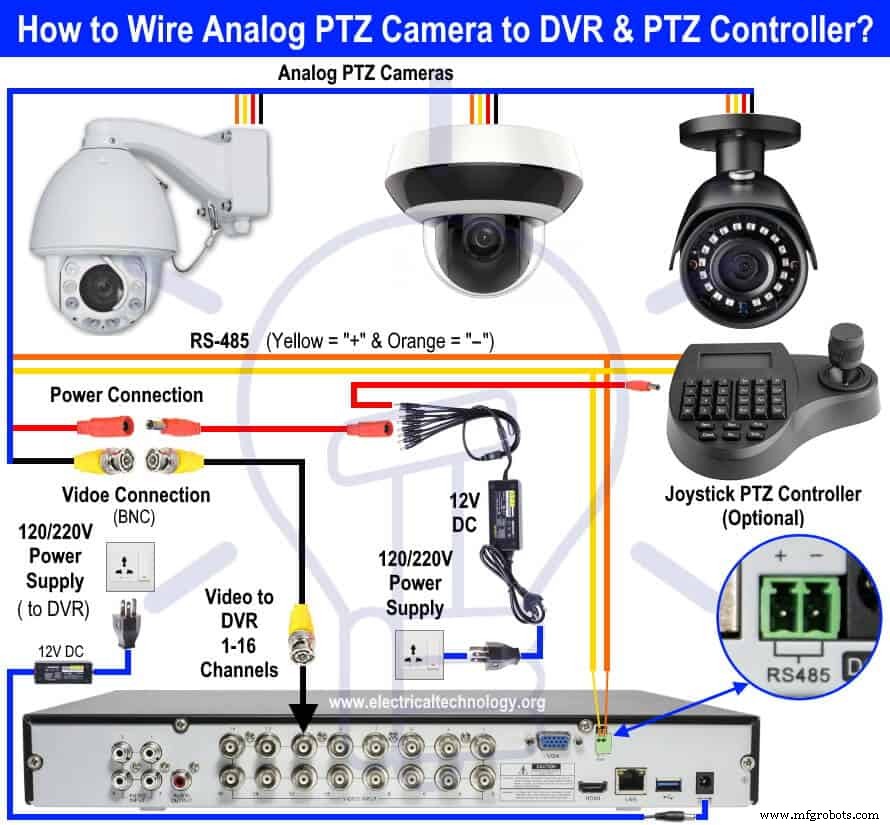

Schaltplan der analogen PTZ-Kamera zum DVR

Der folgende Schaltplan zeigt, wie eine analoge PTZ-Kamera an den DVR und Joystick-PTZ-Controller angeschlossen wird. Die BNC-Kabel werden für die Videosignalübertragung verwendet, während die RS-485-Kabel zur Steuerung der Kamerabewegung und -drehung verwendet werden, indem sie an den Joystick-PTZ-Controller oder das DVR-System angeschlossen werden. Denken Sie daran, dass eine separate 12-V-DC-Stromversorgung erforderlich ist, um die CCTV-Kameras mit Strom zu versorgen.

Das Gelb im RJ-45-Kabel ist positiv „+“, während Orange negativ „-“ ist. In anderen Konfigurationen wird Rot als 485+ und Schwarz als 485- verwendet ODER Blau und Grün können für positiv bzw. negativ verwendet werden.

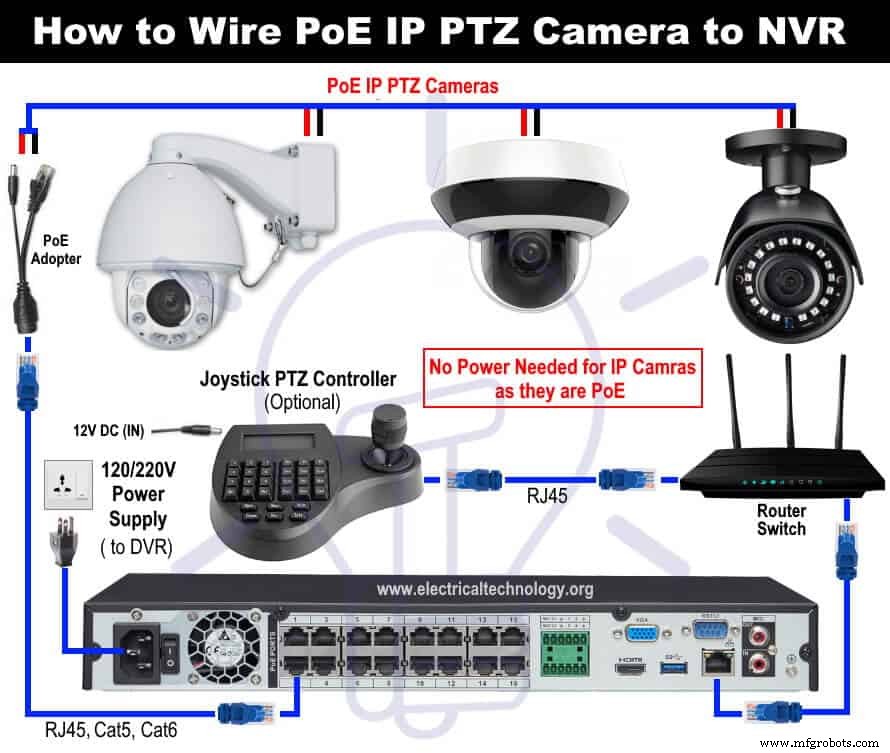

Schaltplan der PoE-IP-PTZ-Kamera zum NVR

Der folgende Schaltplan zeigt, wie eine PoE-IP-PTZ-Kamera mit dem NVR und Joystick-PTZ-Controller verbunden wird. Bei dieser Kabelverbindung muss die Kamera nicht mit einer zusätzlichen Gleichstromversorgungsquelle eingeschaltet werden, da ein einzelnes Cat5- oder Cat6e-Kabel verwendet werden kann, um die Kameras mit Strom zu versorgen und die Videosignale von der Kamera zum NVR zu übertragen, da es sich um ein IP-PoE handelt ( Power over Ethernet)-System. Verbinden Sie einfach die Pigtails der IP-Kamera mit dem PoE-Adaptor, der weiter über RJ45-, Cat5- oder Cat6-Kabel mit dem NVR verbunden ist.

Im Falle eines optionalen PTZ-Controllers verbinden Sie ihn über ein RJ45-Kabel mit dem Router-Switch, das weiter über einen zusätzlichen RJ-45-Anschluss mit dem NVR verbunden ist.
