Kühlschrankalarm:Was ist das und wie funktioniert er?

Haben Sie jemals festgestellt, dass Ihre Kühlschranktür die ganze Zeit leicht geöffnet war und die meisten Ihrer Lebensmittel schief gegangen sind? Oder braucht Ihre Kühlschranktür diesen zusätzlichen Druck, um richtig zu schließen? Nun, Sie haben Glück, denn wir haben eine Lösung für Sie. Was Sie brauchen, ist ein Kühlschrankalarm mit Bedienfeld.

Ein akustischer Kühlschrankalarm ist einfach herzustellen und einzurichten. Außerdem ist es eine kostengünstigere Lösung für Ihre Kühlschranktürprobleme.

In diesem Artikel zeigen wir Ihnen alles, was Sie über Kühlschrankalarme wissen müssen und wie Sie eine einfache Kühlschrankalarmschaltung erstellen.

Was ist ein Kühlschrankalarm?

Die Kühlschranktür-Alarmschaltung löst einen Alarm aus, wenn Sie Ihre Kühlschranktür längere Zeit offen lassen.

Folgendes passiert, wenn Sie die Tür Ihres Kühlschranks offen lassen. Erstens wird die Kühlkabine heißer als gewöhnlich.

Als nächstes erkennt der Thermostat diesen Temperaturanstieg und versucht, die Kabine abzukühlen. Thermostate versuchen immer, die Arbeitstemperatur einer Kälteanlage aufrechtzuerhalten. Wenn Ihr Kühlschrank jedoch über ein Anzeigefeld verfügt, können Sie die Anzeigen über das Blinken des Alarmsymbols oder die Alarmsensoren sehen.

Kühlschrank öffnen

Außerdem arbeitet der Kompressor kontinuierlich, um die in die Kabine eindringende Wärme aufzulösen. Somit erhöht sich der Stromverbrauch aus der Steckdose.

Wichtig dabei ist, dass ein Weiterbetrieb des Kühlschranks unter diesen Bedingungen die Lebensdauer des Kompressors verkürzen und zu Fehlfunktionen führen würde.

Aus diesem Grund ist der Kühlschranktüralarm genau das, was Sie brauchen – wenn Sie dieses Problem haben.

Wie funktionieren Kühlschrankalarme?

Ein Kühlschrankalarm erinnert durch das Senden von Signalen daran, dass die Kühlschranktür offen ist. Der Sensor ist dafür verantwortlich, zu erkennen, wann das Alarmsignal ertönen soll.

Der Sensor des Kühlschrankalarmtons ist ein LDR. Wenn also Licht vom Kühlschrank oder einer externen Glühbirne auf den LDR-Sensor fällt, verringert es seinen Widerstand. Nach einiger Zeit (etwa 10 Sekunden) erreicht die Kondensatorspannung die Schwelle der Schaltung.

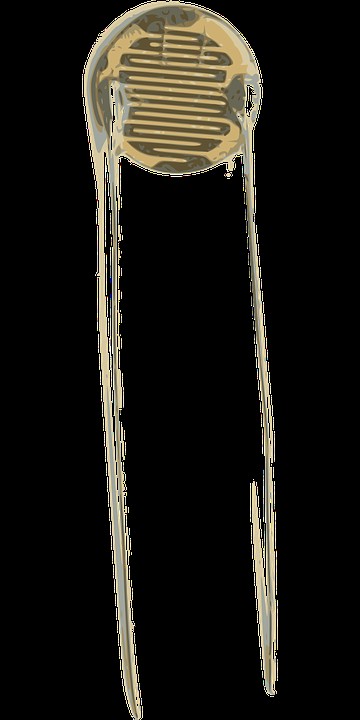

LDR

Aus diesem Grund erzeugt die Schaltung ein Rechtecksignal mit mehreren Hertz Frequenzen und sendet es an den Tonoszillator. Der Verstärker verstärkt das Tonsignal und treibt den Keramikwandler an – was die Frequenz verdoppelt.

Darüber hinaus können Sie die Lichtempfindlichkeit des LDR und den Alarmton einfach an die Resonanzfrequenz des Keramikwandlers anpassen.

Außerdem können Sie die maximale Lautstärke erreichen, wenn die Tonfrequenz gleich der Resonanzfrequenz des Keramikwandlers ist.

Der Audioalarm oder die Pieptöne werden ausgeschaltet, wenn kein Licht auf den LDR trifft.

DIY-Kühlschranktüralarm

Schauen wir uns nun an, wie wir mit einem 555-Timer-IC einen einfachen DIY-Kühlschrankalarm bauen. Hier ist die Schaltung, mit der wir arbeiten werden:

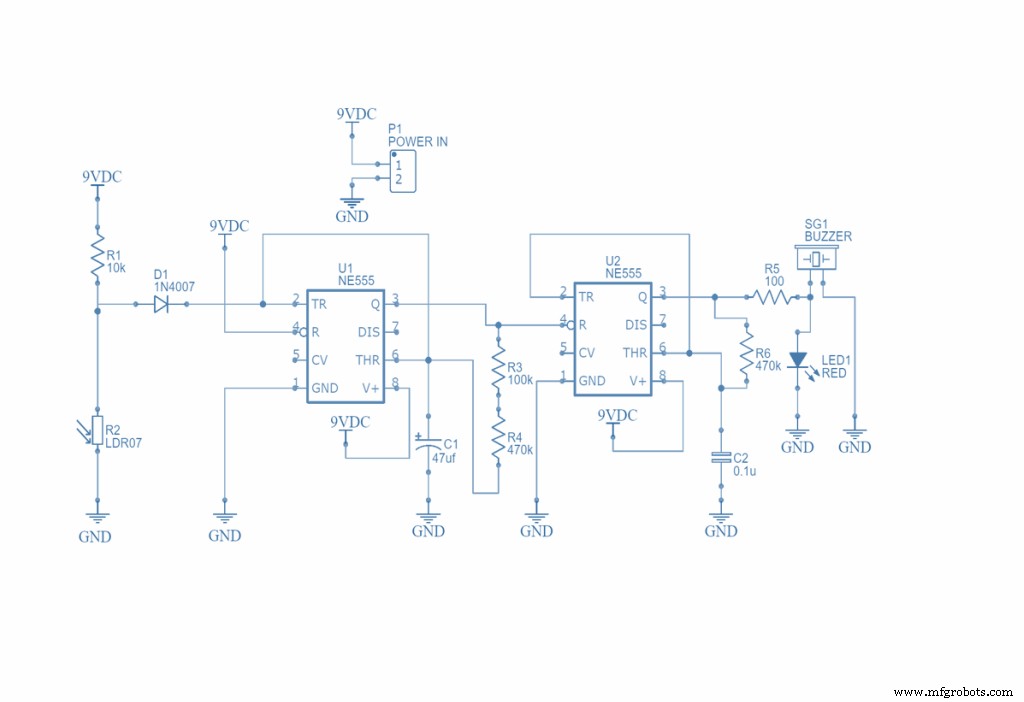

Kühlschrank-Alarm-Schaltplan

Schaltungsbeschreibung

Wenn Sie die Kühlschranktür schließen, beträgt der Widerstand des LDR fast 1 MΩ. Jetzt zeigt die Ausgangsspannung des Potentialteilers über dem Kondensator, aber er bleibt im geladenen Zustand. Somit wird eine geringe Ausgabe erzeugt. Wenn Sie jedoch die Kühlschranktür offen lassen, fällt Licht auf den LDR und senkt seinen Widerstand, wodurch sich der Kondensator entladen kann. Aus diesem Grund beginnt der Ausgang auf einer bestimmten Frequenz zu schwingen. Daher wird die Arbeit HOCH.

Außerdem lädt sich der Kondensator wieder auf und erreicht eine durch die Entladung des Kondensators eingestellte Schwelle. Dieser Prozess setzt sich fort, bis der Widerstand des LDR wieder hoch wird – was passiert, wenn er kein Licht erkennt.

Währenddessen beginnt der zweite Timer-IC zu schwingen und schaltet seinen Ausgang zwischen High und Low um. Außerdem können die mit dem Timer-IC verbundene LED und der Summer in einem schwankenden Muster blinken und piepen.

Diese Muster sind aufgrund der inneren Oszillation des zweiten Timers und der Änderung des ersten 555-Timers kombinatorisch.

555-Timer-IC

Wenn der Ausgang des ersten Timers HIGH wird, wird der RESET des zweiten Timers ausgelöst. Dadurch kann sich der Kondensator (C2) aufladen und ein niedriges Ergebnis erzeugen. Aber in kurzer Zeit entlädt sich der Kondensator und macht den Ausgang HIGH. Daher erzeugt der mit dem Ausgang verbundene Summer einen Piepton.

Schaltungskomponenten

Hier sind die Komponenten, die Sie zum Aufbau dieser Schaltung benötigen:

• 555 Timer-IC (2)
• 5 mm LDR (1)
• Kleiner Summer (1)
• 5-mm-LED (1)
• 1n4007 Diode (1)
• 47uf Elektrolytkondensator (1)
• 0,1uf Keramikkondensator (1)
• Widerstände – 10K’Ω – 1; 470 kΩ – 2; 100 kΩ – 1; 100’Ω (4)
• PCB (1)
• Verbindungsdrähte
• 9-V-Batterie (1)

Schritte

Die Verwendung einer Leiterplatte von Zeit zu Zeit für diese Schaltung macht es noch einfacher. Alles, was Sie tun müssen, ist, diesen Schritten wie einer Bedienungsanleitung zu folgen und die Komponenten entsprechend der Leiterplatte zu platzieren. Hier sind die Schritte:

Schritt 1 – Komponenten sammeln

Bevor Sie etwas bauen, vergewissern Sie sich immer, dass Sie alle notwendigen Details und Werkzeuge haben. Überprüfen Sie die obige Liste, um die wesentlichen Komponenten und klassischen Produkte zu kennen, die zum Aufbau der Schaltung erforderlich sind.

Schritt 2 – Löten Sie Ihre Basis

Löten Sie die Basis Ihrer Timer-ICs, bevor Sie sie auf Ihrer Platine platzieren.

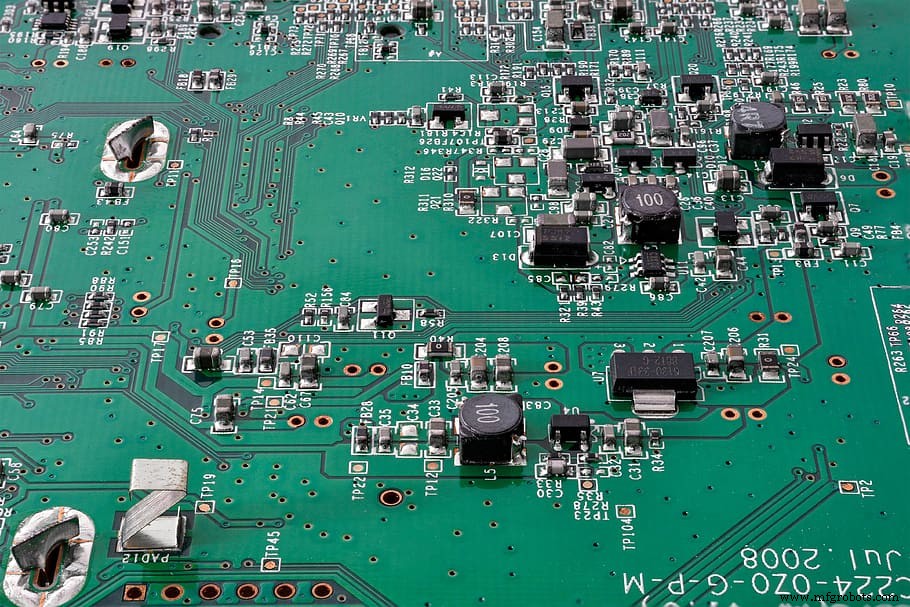

Kühlschrankplatine

Schritt 3 – Schaltungsaufbau

Sobald Sie die Basis Ihrer Timer-ICs gelötet haben, besteht der nächste Schritt darin, sie auf der Platine zu platzieren. Als nächstes holen Sie sich Ihre Widerstände und löten sie auch auf die Platine. (Achten Sie darauf, den Markierungen auf der Platine zu folgen).

Schritt 4 – Schaltungsaufbau 2

Löten Sie nun Ihre Kondensatoren (Keramik und Elektrolyt), Dioden, LED, LDR, Summer und schließlich den Stromanschluss.

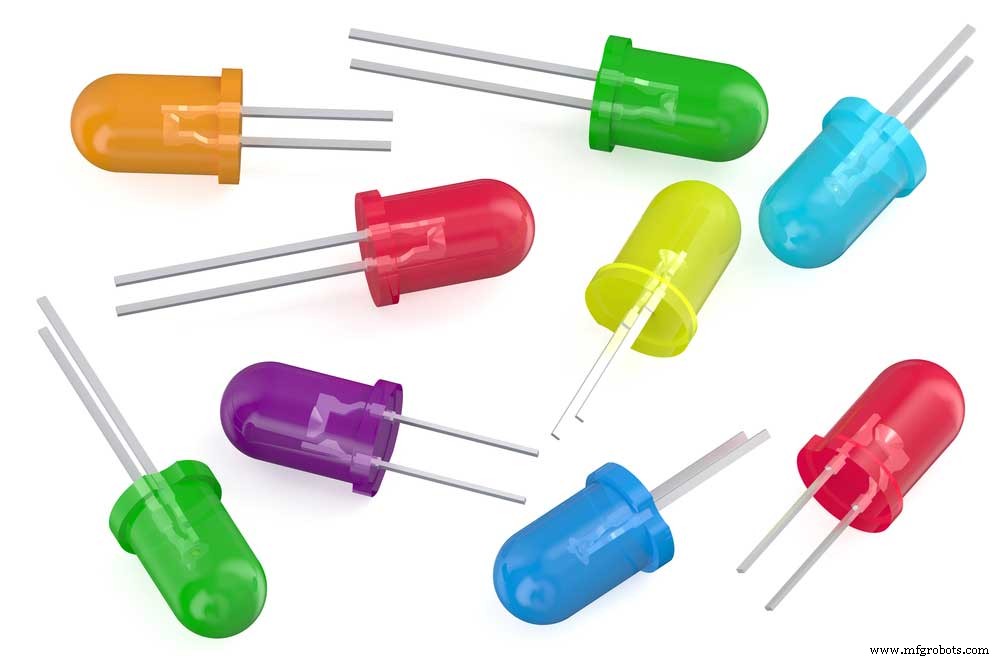

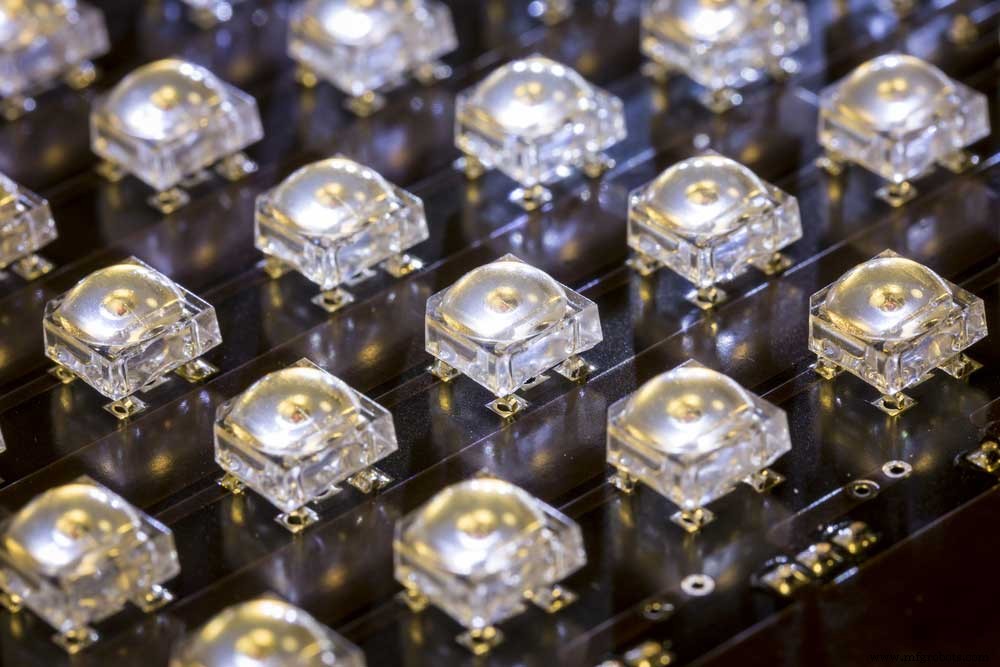

Mehrfarbige LEDs

Dioden

Summer

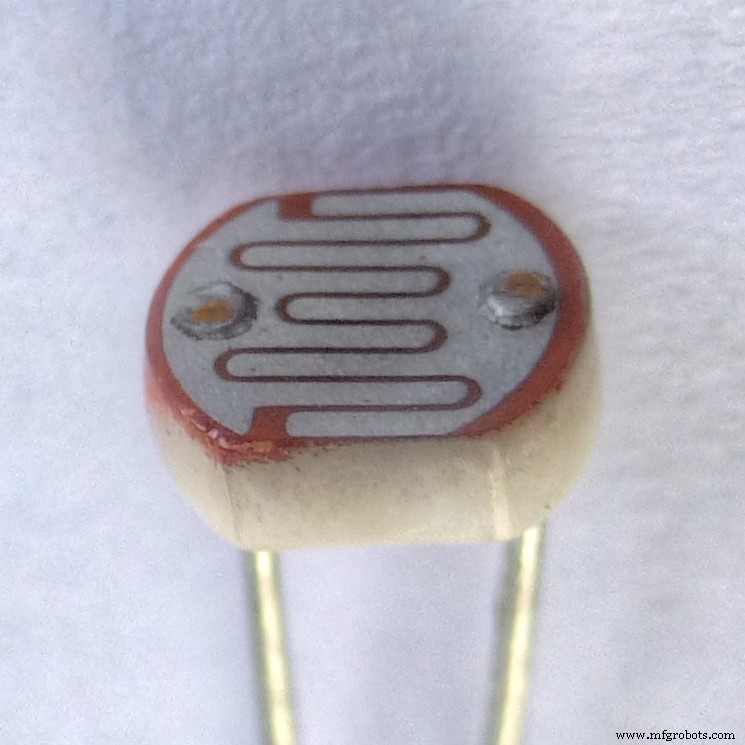

LDR-Enhancer

Schritt 5 – Abschlusstest

Schalten Sie zu guter Letzt Ihren Schaltkreis ein, indem Sie ihn an die 9-V-Batterie anschließen, testen Sie ihn, um zu überprüfen, ob alles einwandfrei funktioniert, und nehmen Sie die erforderlichen Alarmeinstellungen vor.

Vorteile eines Kühlschranktüralarms

Hier sind einige Vorteile eines Kühlschranktüralarms in Ihrem Zuhause:

• Kühlschranktüralarme sind einfach herzustellen
• Sie können die Alarmtaste anpassen und einstellen
• Es kann Sie vor Nahrungsverlust bewahren
• Es ist nicht teuer
• Außerdem ist es einfach zu installieren und zu warten
• Können Ihnen eine Menge Stromkosten sparen und weniger für Ihre Stromversorgung ausgeben

Schlussworte

Der Kühlschranktüralarm ist eines der einfachsten Projekte für Ingenieure, Heimwerker und Designer. Außerdem ist es hilfreich und verhindert, dass Sie die Lebensdauer Ihres Kühlschranks verkürzen.

Es ist auch eine großartige Möglichkeit, um zu wissen, wann Kinder oder Tiere nachts ein Leckerli erschleichen. Es gibt jedoch andere Möglichkeiten, einen Kühlschrankalarm zu machen, wie die normale Schaltung ohne den Timer-IC und den Türeintrittsalarm-Hack. Wir sind der Meinung, dass die Timer-IC-Schaltungen das beste Ergebnis für einen Kurs vom Typ Alarm liefern.

Nun, das schließt diesen Artikel ab. Wenn Sie Fragen oder Anregungen haben, können Sie sich gerne an uns wenden. Wir helfen Ihnen gerne weiter.
